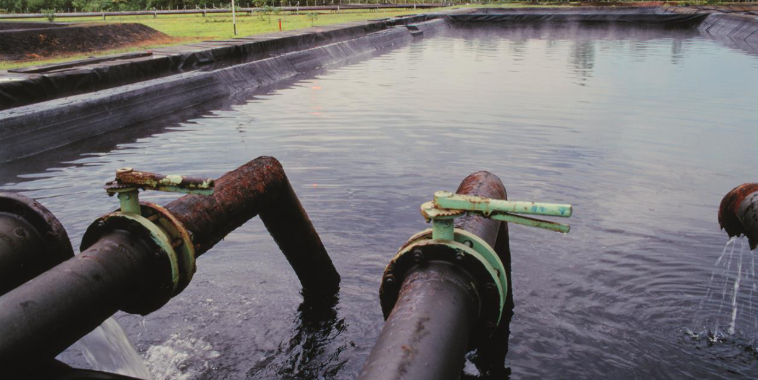

في إنتاج النفط والغاز، تُعدّ المياه المصاحبة أحد أكبر المنتجات الثانوية. وهي المياه التي تخرج من البئر مع النفط الخام والغاز الطبيعي. غالبًا ما تحتوي هذه المياه على مزيج من مياه التكوين، ومياه الحقن، والأملاح، وقطرات النفط، والمواد الكيميائية. يُعدّ قياس تدفق المياه المصاحبة بدقة أمرًا بالغ الأهمية لإدارة الموارد، والامتثال للوائح البيئية، وتحسين كفاءة العمليات. وهنا تبرز أهمية مقياس تدفق المياه المصاحبة كأداة أساسية في عمليات حقول النفط.
مقياس تدفق المياه المنتجة هو جهاز يُستخدم لقياس كمية المياه المفصولة عن تيارات النفط والغاز أثناء الإنتاج. تُرسل هذه المياه عادةً للمعالجة أو إعادة الحقن أو التخلص منها. من خلال تركيب مقاييس التدفق في نقاط رئيسية، مثل مخارج الفواصل وخطوط أنابيب المعالجة وأنظمة إعادة الحقن، يستطيع المشغلون مراقبة معدل إنتاج المياه في الوقت الفعلي.
تساعد البيانات التي تجمعها عدادات التدفق مهندسي حقول النفط على فهم نسبة الماء إلى النفط ، والكشف عن التسريبات أو الفاقد في العمليات، والتحقق من كفاءة الفصل. وبدون بيانات تدفق دقيقة، يكاد يكون من المستحيل معرفة كمية المياه المنتجة التي تتم معالجتها يوميًا أو مدى فعالية أنظمة الفصل.

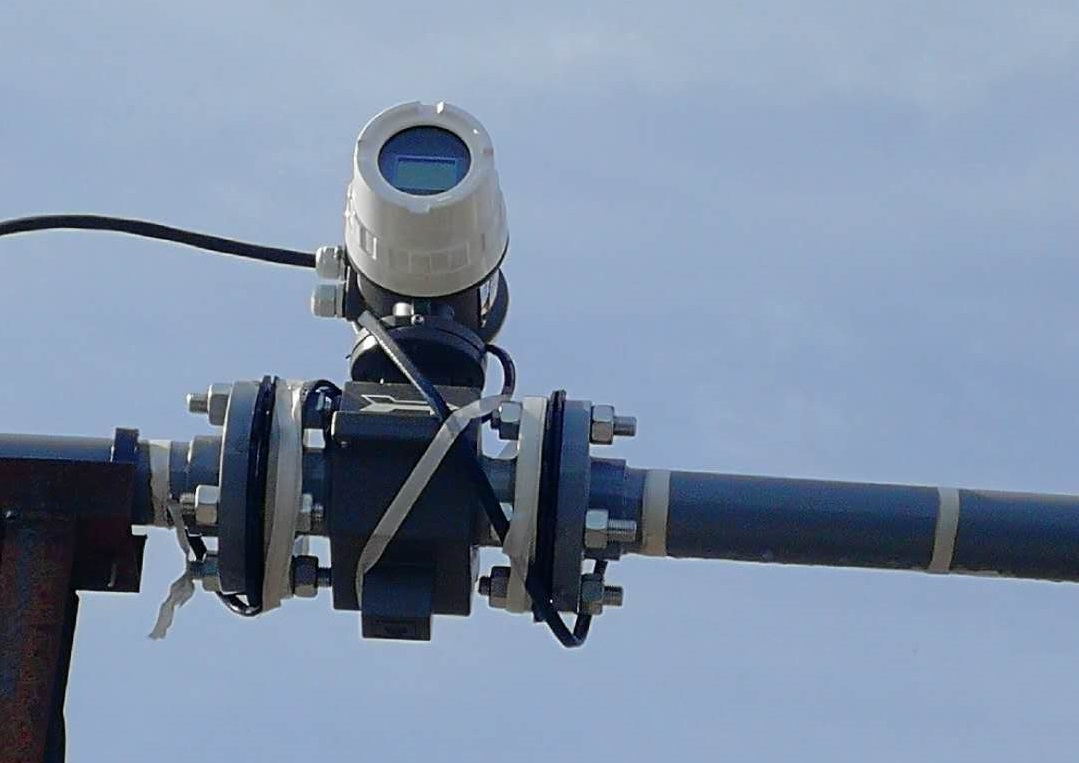

قياس تدفق المياه المنتجة
لا تُعدّ المياه المُنتَجة مجرد منتج ثانوي، بل تُمثّل جزءًا هامًا من عمليات حقول النفط. في العديد من الآبار الناضجة، قد يفوق حجم المياه المُنتَجة حجم النفط بعدة مرات. ويُوفّر رصد تدفق المياه المُنتَجة فوائد عديدة:
ومع ذلك، فإن قياس المياه المنتجة ليس بالسهولة نفسها التي يتم بها قياس المياه النظيفة بسبب تركيبها المعقد.
غالباً ما تحتوي المياه المنتجة على قطرات زيت ومواد صلبة عالقة وفقاعات غازية ، مما يجعلها سائلاً ثنائي الطور أو متعدد الأطوار . وقد تكون أيضاً مادة أكالة ، وذلك تبعاً لمحتواها من الأملاح والمواد الكيميائية. وتُشكّل هذه العوامل تحديات عديدة.
لذلك، يعتمد اختيار تقنية قياس التدفق المناسبة على حالة المياه المنتجة وبيئة التركيب.

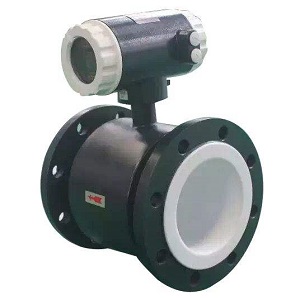

يُستخدم مقياس التدفق الكهرومغناطيسي (مقياس التدفق المغناطيسي) على نطاق واسع لقياس السوائل الموصلة مثل المياه المنتجة. ويعمل هذا المقياس وفقًا لقانون فاراداي للحث الكهرومغناطيسي ، حيث يُولّد مرور سائل موصل عبر مجال مغناطيسي جهدًا كهربائيًا يتناسب مع معدل التدفق.
المزايا:
القيود:
بالنسبة للمياه المنتجة المعالجة أو المفصولة ، توفر عدادات التدفق الكهرومغناطيسية حلاً فعالاً من حيث التكلفة وقليل الصيانة.

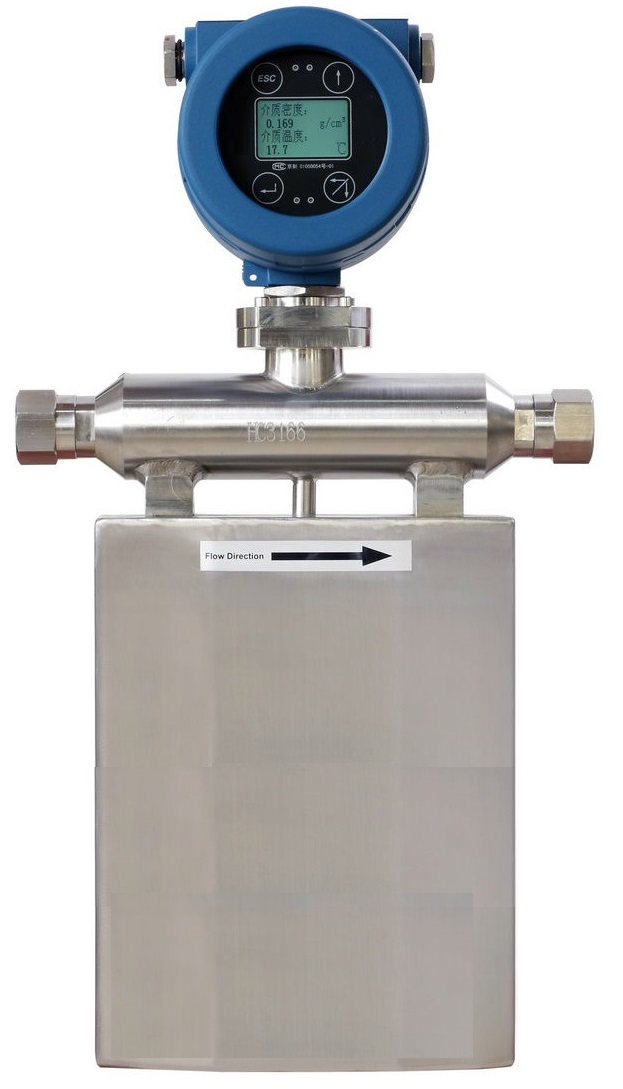

يقيس مقياس تدفق كوريوليس التدفق الكتلي مباشرةً عن طريق رصد انحراف الأنابيب المهتزة أثناء مرور السائل. وهو من أدق التقنيات المتاحة لقياس المياه المنتجة، خاصةً عند الحاجة إلى معلومات الكثافة أيضاً.
المزايا:
القيود:
تُعد عدادات كوريوليس الأنسب لنقل الملكية ، والتحكم في العمليات ، ونقاط قياس التدفق الحرجة حيث تكون الدقة هي المفتاح.

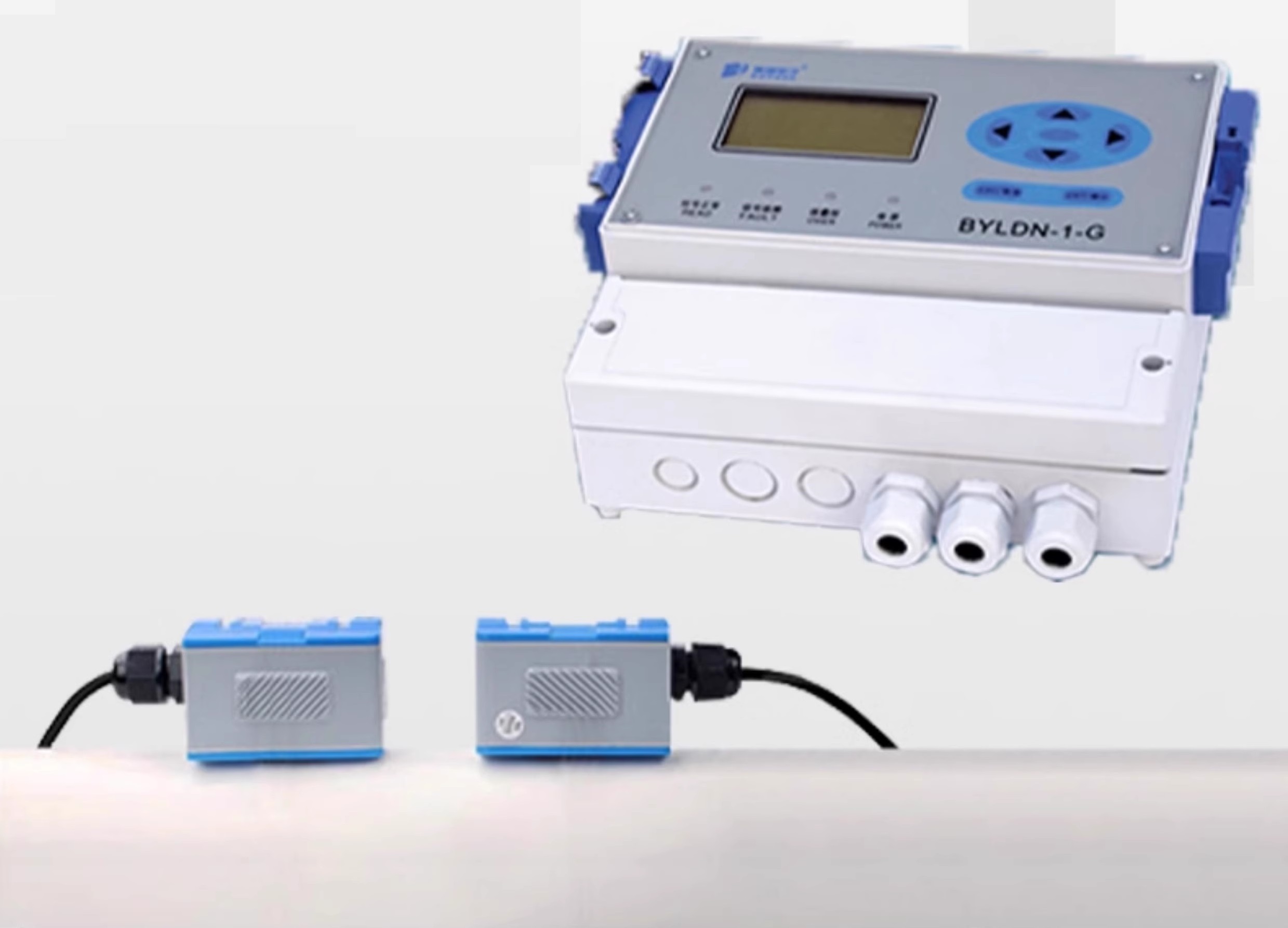

عندما يحتوي الماء المُنتَج على غازات أو قطرات زيت أو مواد صلبة ، يُمكن أن يكون مقياس التدفق بالموجات فوق الصوتية بتقنية دوبلر خيارًا عمليًا. يُرسل هذا المقياس إشارة فوق صوتية إلى السائل ويقيس تغير التردد (تأثير دوبلر) الناتج عن الجسيمات أو الفقاعات التي تتحرك مع التدفق.
المزايا:
القيود:
تُعد عدادات التدفق بالموجات فوق الصوتية دوبلر مثالية لمياه الصرف الصحي ، والمياه المنتجة التي تحتوي على مواد صلبة معلقة ، ومراقبة التدفق المؤقت .
عند اختيار مقياس تدفق المياه المنتجة يجب على المهندسين مراعاة عدة عوامل:
على العموم:
يُعدّ قياس تدفق المياه المنتجة جزءًا أساسيًا من إدارة حقول النفط الحديثة. إذ تُساعد بيانات التدفق الدقيقة الشركات على تتبع الإنتاج، وإدارة معالجة المياه، والوفاء بالالتزامات البيئية. ومن خلال فهم ظروف السوائل واختيار تقنية قياس التدفق المناسبة - سواءً كانت كهرومغناطيسية ، أو كوريوليس ، أو دوبلر فوق صوتية - يُمكن للمشغلين ضمان أداء موثوق وجودة بيانات ثابتة.
إن اختيار مقياس تدفق المياه المنتجة المناسب لا يحسن الكفاءة فحسب، بل يساعد أيضًا في تقليل المخاطر التشغيلية، وتقليل الخسائر، ودعم الإدارة المستدامة للمياه في حقول النفط.
