يحتوي كل من مقياس تدفق التروس البيضاوي ، ومقياس تدفق Coriolis ، وعدادات تدفق التوربينات أو مقياس الدوران على خيارات لقياس تدفق الزيت منخفض الحجم.
مقياس تدفق التروس البيضاوي أو عدادات تدفق التروس هي أنواع من مقاييس التدفق التي يمكنها قياس معدل التدفق المنخفض للزيوت عالية اللزوجة. يعملون كجهاز قياس التدفق الحجمي. في هذا النوع من مقياس التدفق يقوم السائل يدويًا بإزاحة الدوارات. يتكون الجهاز من وعاء يتم فيه تركيب دوارين دوارين. عندما يتحرك السائل عبر الجهاز فإنه يتسبب في دوران الدوارات. هذا الدوران يتناسب طرديا مع حجم السائل. نحن نقدم مقياس تدفق زيت صناعي منخفض الحجم يصل إلى 20 لترًا / ساعة ، والحجم الأدنى الذي يمكننا صنعه هو 2 مم مقياس تدفق الزيت الصناعي.
نبيع مقياس تدفق الزيت الصناعي منخفض الحجم ؛ يمكن أن يكون الحجم 2 مم حجم مقياس تدفق الزيت ، 4 مم ، 6 مم ، 10 مم ، حجم مقياس التدفق 15 مم. على الرغم من أنه مقياس تدفق صغير ، إلا أنه يمكن أيضًا تجهيزه بشاشة رقمية و 4-20mA أو خرج نبضي ، فإن MODBUS متاح أيضًا للتحكم في العمليات الصناعية والشاشة عن بُعد.
يعمل مقياس التدفق هذا بشكل أفضل مع السوائل النظيفة وغير المسببة للتآكل. مواصفاته هي قياسات الزيت للبترول والبنزين والديزل وغيرها.

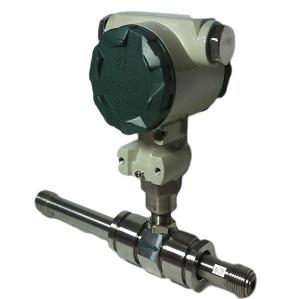

مقياس تدفق التوربينات هو جهاز يقيس معدل تدفق الزيوت والسوائل الأخرى التي تعمل على مبادئ تدفق التوربينات. يقيسون سرعة الزيت في الأنابيب المغلقة. تتكون أداة قياس التدفق من توربين به زوجان من الشفرات على جانبيها. عندما يتحرك الزيت عبر الشفرات ، فإنه يتسبب في تدويرها وهذا الدوران يتوافق مع حجم سرعة السائل.
نوع السائل القابل للقياس
يستخدم مستشعر تدفق التوربينات للسوائل ذات اللزوجة المنخفضة ، ومن بين السوائل ، فإنه يقبل الهيدروكربونات والمواد الكيميائية والماء والسوائل المبردة وأنواع عديدة من الوقود مثل البترول والزيوت غير الخام. كما أنه ممتاز للزيوت الحرارية وزيوت الوقود البحري وزيوت الوقود الخفيف وزيوت المذيبات.
نبيع مستشعر مقياس تدفق التوربينات الصغيرة بحجم يصل إلى 1.15 مم ، ويمكن أن يكون التدفق المنخفض 0.035-1.6 لتر / دقيقة ، أدناه هو الحجم المنخفض الذي يمكننا تقديمه لمستشعر التوربينات:
|
Flow sensor size |
Flow (L/min) |
K factor (cm3/imp) |
|
1.15mm |
0.035~1.6 |
0.50 |
|
1.3mm |
0.01~1.86 |
0.60 |
|
1.5mm |
0.045~2.08 |
0.67 |
|
2.0mm |
0.085~2.32 |
1.02 |
|
2.5mm |
0.12~2.4 |
1.44 |
|
3.7mm |
0.15~3 |
2.28 |
مقياس كوريوليس هو مقياس تدفق الكتلة لقياس تدفق السوائل. يتبع ميكانيكا الحركة لأنظمة التشغيل الخاصة به. يتكون جهاز مقياس كوريوليس من أنبوب مغلق ومنحني يستشعر زخم تدفق السائل. عندما يمر السائل عبر الأنبوب ، يمر الأنبوب بتغيير طوري. هذا التحول يتوافق مع معدل التدفق.
أنواع السوائل القابلة للقياس
النفط الخام والغاز الطبيعي والزيت النظيف وزيوت الوقود البحري خفيفة الوزن وثقيلة من بين قدرة القياس لمقياس تدفق كوريوليس. كما أنها تعمل مع الغازات والبخار والماء والمنتجات البترولية المختلفة. مقياس تدفق كوريوليس هو مقياس تدفق دقيق خاصة للسوائل عالية اللزوجة.
يتم استخدامها تجاريًا في الصناعات الكيماوية والبتروكيماوية ومحطات إدارة الوقود وصناعة الأدوية ومصانع الغاز الطبيعي ومحطات إدارة المياه.
يمكن أن تكون أدوات قياس تدفق الزيت متخصصة في الظروف القاسية للضغط العالي ودرجة الحرارة. كما يقيس معدل التدفق الحجمي داخل الأنابيب أو الأنابيب المغلقة. إنه عداد مساحة متغير مع نوعين فرعيين.
1- مقياس دوران الأنبوب الزجاجي
2- مقياس دوران الأنبوب المعدني
يعمل هذا المقياس عن طريق قياس قوة الدفع الصاعد الناتجة عن تحريك السوائل وقوة الجاذبية مع الأنابيب المعدنية أو الزجاجية.
يمكنه قياس البخار والغازات والسوائل. يمكن أيضًا قياس الزيوت والوقود منخفض الكثافة باستخدام هذا الجهاز. الوقود خفيف الوزن والغاز الطبيعي السائل وبعض أنواع النفط الأخرى قابلة للتطبيق.
التطبيقات
تُستخدم هذه العدادات في مجموعة واسعة من الصناعات بما في ذلك مصانع معالجة الأدوية والأغذية والصناعات البترولية ومحطات إدارة المياه وصناعة الغاز الطبيعي ومصانع نقل الحراسة.
