مستشعر ضغط الغاز

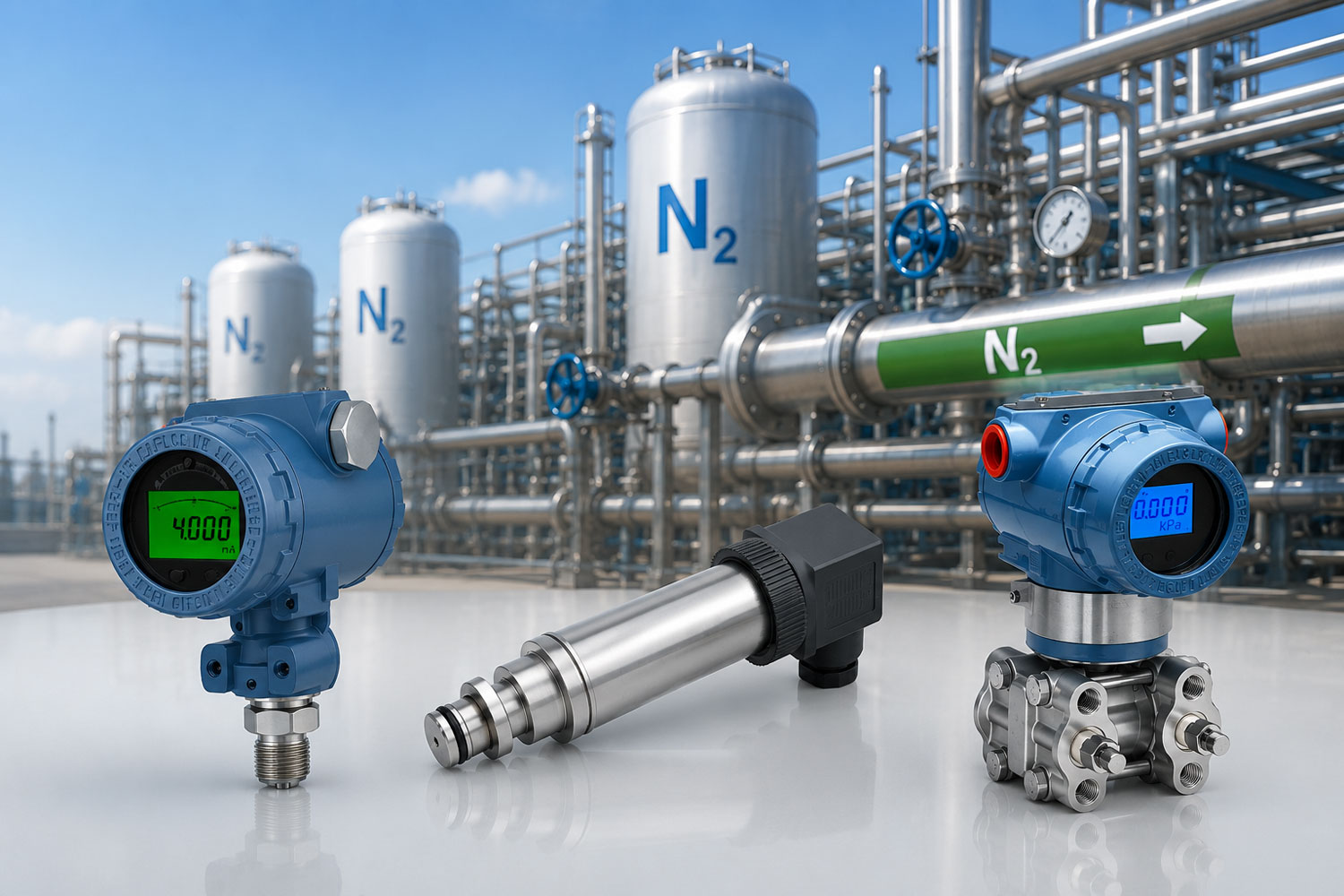

مستشعر ضغط الغاز هو جهاز تحويل، يُستخدم بشكل أساسي لقياس الضغط المطلق للغاز، ويمكن استخدامه في قياس الضغط فيما يتعلق بضغط الدم، وضغط الرياح، وغاز الأنابيب، وما إلى ذلك، يتميز أداؤه بالثبات والموثوقية؛ وهو يُستخدم بشكل أساسي في التجارب الفيزيائية المتعلقة بضغط الغاز، مثل قوانين الغازات. كما يُمكن استخدامه لقياس ضغط الغازات الجافة وغير المسببة للتآكل في التجارب البيولوجية والكيميائية.

العنصر الاستشعاري الرئيسي في ضاغط الهواء عبارة عن غشاء رقيق حساس للضغط، بالإضافة إلى وحدة تحكم دقيقة. تتصل هذه الوحدة بمقاومة مرنة. عند تغير ضغط الغاز المقاس، يؤدي تشوه الغشاء إلى تحريك وحدة التحكم، وبالتالي تتغير مقاومة المقاومة. يتم الحصول على إشارة جهد تتراوح بين 0 و5 فولت من العنصر الاستشعاري، ويستقبلها جامع البيانات بعد تحويلها من تناظري إلى رقمي. ثم تُرسل البيانات إلى الحاسوب بالطريقة المناسبة. المكون الرئيسي للعديد من مستشعرات ضغط الهواء هو مستشعر السعة السيليكونية المتغيرة. عند تغير الضغط الجوي الخارج من المستشعر، تتحرك وحدة التحكم تبعًا لذلك، مما يُسبب تشوهًا مرنًا في مستشعر السعة السيليكونية أحادية البلورة، وبالتالي تغيرًا في السعة. ويتم قياس ضغط الغاز من خلال مراقبة تغيرات السعة.
