مقياس تدفق إدخال الهواء المضغوط

مقياس تدفق الإدخال لقياس الهواء المضغوط: خيار مناسب وفعال من حيث التكلفة

عند تركيب مقياس تدفق في نظام الهواء المضغوط، يلجأ الكثيرون في البداية إلى قطع جزء من الأنبوب وتركيب مقياس تدفق داخلي بوصلة شفة أو وصلة لولبية. لكن في السنوات الأخيرة، بدأت مصانع عديدة باستخدام مقاييس التدفق الداخلية، خاصةً لقياس الهواء المضغوط. ما السبب في ذلك؟

لماذا يرغب العملاء في شراء مقياس تدفق الإدخال للهواء المضغوط؟

يفضل العملاء استخدام مقياس تدفق الإدخال للهواء المضغوط لسهولة تركيبه

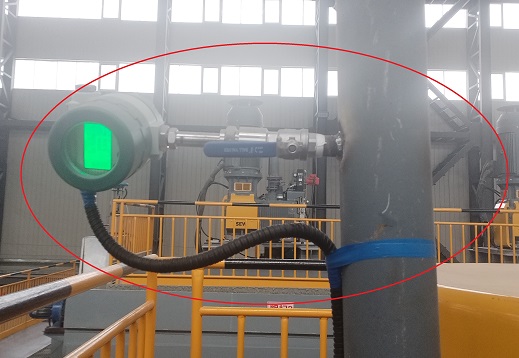

من خصائص أنظمة الهواء المضغوط أن خطوط الأنابيب غالبًا ما تكون ممتدة مسبقًا، ولا يمكن إيقاف الإنتاج. فإذا تم قطع خط الأنابيب وإعادة لحامه لمجرد تركيب حساس تدفق الهواء المضغوط، ستكون خسائر توقف الإنتاج أعلى بكثير من تكلفة عداد التدفق. وتتمثل الميزة الأكبر لعدادات التدفق القابلة للإدخال في إمكانية تركيبها أثناء التشغيل - وذلك بحفر ثقب في خط الأنابيب وإدخال المسبار، ثم ربط البرغي واستخدامه دون التأثير على الإنتاج. وهي مناسبة بشكل خاص لمشاريع التجديد، أو للمواقع ذات خطوط الأنابيب القديمة التي يصعب إجراء تغييرات جذرية عليها.

لماذا يفضل الناس مقياس تدفق الهواء الداخلي على المجسات المدمجة؟

الخيار الأول رخيص، مما يوفر ليس فقط تكلفة جهاز إرسال تدفق الهواء بالكامل، بل يوفر أيضاً الكثير من تكاليف التركيب. لا حاجة لقطع الأنابيب، ولا حاجة لتركيب وصلات، ولا حاجة للرافعات، ويمكن لعاملين إنجاز المهمة في نصف يوم.
أما الثاني فهو انخفاض فقدان الضغط، مع وجود مسبار واحد فقط وبدون أي عوائق تقريبًا بسبب الرياح، مما يجعله مناسبًا بشكل خاص لأنظمة الهواء المضغوط التي تعاني بالفعل من "نقص الهواء".
أما الميزة الثالثة فهي المرونة. فإذا تم تركيبها في هذا الأنبوب اليوم وتم تجديد النظام غداً، فسيظل بالإمكان استخدامها عن طريق إزالة الأنبوب واستبداله.
يرجى الملاحظة:
مع ذلك، لا يمكن استخدام جميع الأنابيب مع عدادات تدفق الهواء الداخلية، مثل الأنابيب ذات الأقطار ½ بوصة، و¾ بوصة، وبوصة واحدة، والتي لا يمكن استخدامها مع عدادات تدفق الهواء الخارجية. في حال اختيار عداد تدفق حراري داخلي، يمكن اختيار أنابيب بقطر بوصتين أو أكثر، مثل أنابيب الهواء المضغوط بقطر 3 أو 4 بوصات؛ أما في حال اختيار عداد تدفق دوامي، فلا يمكن استخدام مسبار الدوامة الداخلي إلا مع أجزاء الأنابيب الكبيرة التي يبلغ قطرها 6 بوصات أو أكثر.

مقياسان شائعان لتدفق الهواء المضغوط

توجد حاليًا طريقتان رئيسيتان لقياس الهواء المضغوط:

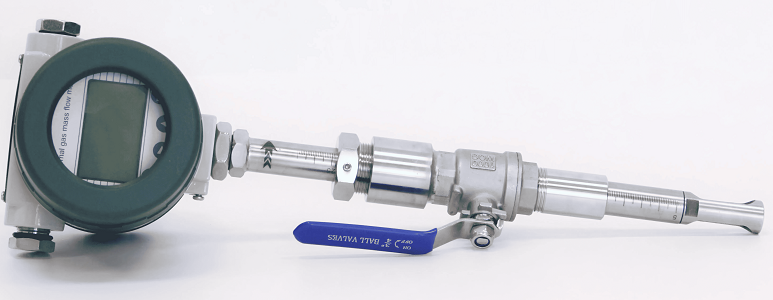

مقياس تدفق الكتلة الحرارية للإدخال:

مقياس تدفق الكتلة الحرارية للإدخال

يحسب مقياس التدفق الكتلي الحراري معدل التدفق عن طريق التسخين وقياس درجة الحرارة باستخدام مسبار. يتميز هذا المقياس بنطاقه الواسع، حيث يمكنه القياس بدقة في ظروف رياح تتراوح من الخفيفة إلى القوية، كما أن المسبار مقاوم للاهتزازات، مما يجعله مناسبًا للحالات التي يكون فيها تدفق الهواء عند مخرج محطة ضغط الهواء غير مستقر. أما عيوبه فتتمثل في حساسيته للغبار وبقع الزيت، وإذا لم تتم معالجة الجزء الخلفي من ضاغط الهواء بشكل صحيح، فإن المسبار عرضة للاتساخ. ومن الجدير بالذكر أن مقياس التدفق الكتلي الحراري المُدخل ومقياس التدفق الكتلي الحراري المُدمج يتمتعان بنفس الدقة.

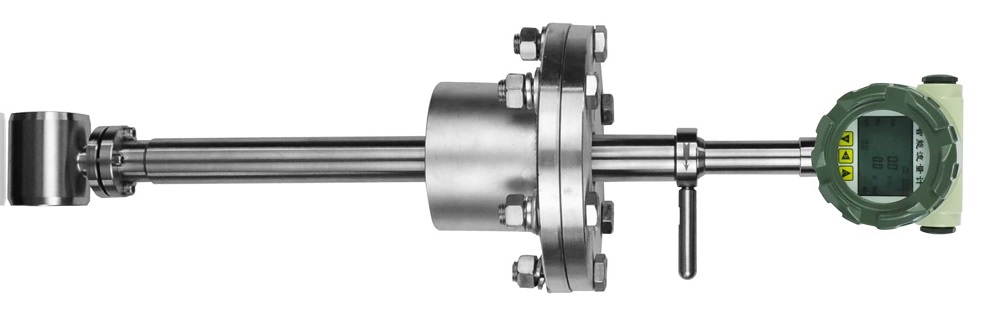

مقياس تدفق دوامي للإدخال:

مقياس تدفق دوامي للإدخال

يُحسب معدل التدفق بناءً على تردد الدوامة خلف المجس. يتميز هذا الجهاز بمتانته ومقاومته للأوساخ، حيث لا تتأثر به بقع الزيت وبخار الماء بشكل كبير. عادةً ما يكون سعره أقل من سعر مضخات الحرارة التقليدية. إلا أنه يتأثر بالاهتزازات، فإذا اهتز ضاغط الهواء بشدة أو اهتزت الأنابيب بقوة، فقد تظهر قراءة غير دقيقة. كما أن نطاق قياسه أضيق من نطاق مضخات الحرارة التقليدية، ويمكنه القياس بدقة في الرياح القوية، ولكنه قد لا يُظهر قراءة دقيقة في الرياح الخفيفة. مع ذلك، فإن دقة مقياس التدفق الدوامي الداخلي أقل من دقة مقياس التدفق الدوامي الخارجي.

ما هو سعر مقياس تدفق الهواء المضغوط؟

تحصل على ما تدفع مقابله. يمكن الحصول على مستشعر تدفق الدوامة المدخلة المصنّع في الصين بحوالي 1000 إلى 2000 دولار أمريكي، وذلك حسب المادة وحجم خط أنابيب الهواء ووظيفة مقياس التدفق؛

أما بالنسبة لمقياس تدفق الكتلة الحرارية للإدخال، فتبدأ التكلفة من 900 دولار.

بشكل عام، في أنظمة الهواء المضغوط، ما لم يكن المشروع عبارة عن خط أنابيب جديد كليًا أو مشروعًا اقتصاديًا، فإن عدادات تدفق الهواء المضغوط المثبتة غالبًا ما تكون خيارًا عمليًا أكثر. فهي بمثابة سماعة طبية لطبيب الأنابيب، حيث يمكنها تشخيص مشاكل النظام دون الحاجة إلى جراحة. بالنسبة لمعظم المصانع، فهي كافية وسهلة الاستخدام ولا تتطلب أي عناء.
