مقياس التدفق ثلاثي المشبك

2025/06/05

يشير مقياس التدفق ثلاثي المشابك إلى أي نوع من مقاييس التدفق يستخدم وصلات ثلاثي المشابك ، وهو نوع من الوصلات الصحية سريعة الفك، شائع الاستخدام في الصناعات التي تُعد النظافة وسهولة الصيانة أمرًا بالغ الأهمية. يُستخدم ثلاثي المشابك، المعروف أيضًا باسم ثلاثي كلوفر، على نطاق واسع في صناعات الأغذية والمشروبات والأدوية والتكنولوجيا الحيوية، بفضل تصميمه الأملس الخالي من الشقوق، مما يمنع نمو البكتيريا ويسهل التنظيف والتعقيم.

فوائد توصيلات المشبك الثلاثي لمقاييس التدفق

تشمل المزايا الأساسية لتجهيزات Tri-Clamp ما يلي:
التصميم الصحي:
مثالي لعمليات التنظيف في الموقع (CIP) والتعقيم في الموقع (SIP). على سبيل المثال، تتطلب عمليات قياس تدفق الحليب والزبادي والزيوت الصالحة للأكل وصلات تثبيت لسهولة الفك والتنظيف.

تركيب بدون أدوات: سهل التجميع والتفكيك دون الحاجة إلى أدوات خاصة.

مقاومة للتسرب: أداء عالي في منع التسرب مع الحشيات المناسبة.

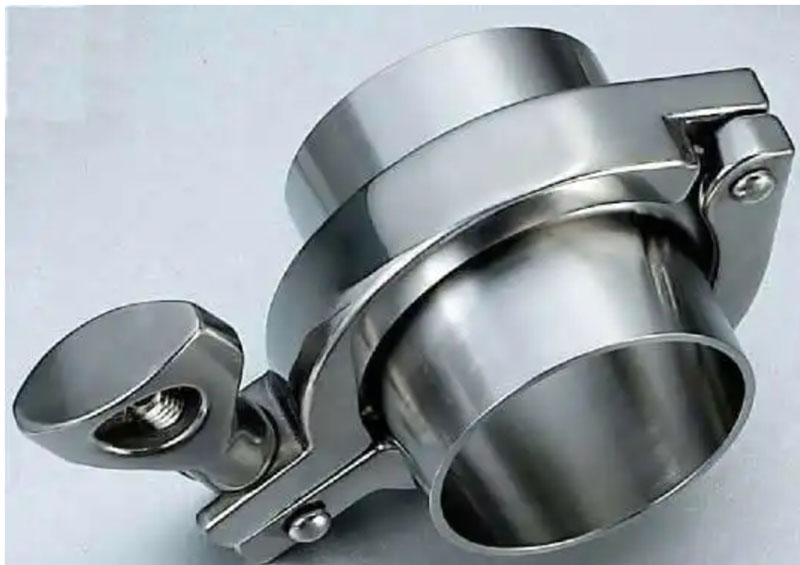

يوفر موقع Silverinstruments.com مجموعات كاملة من ملحقات المشبك الثلاثي

الأحجام القياسية:
متوافق مع أنابيب الصرف الصحي ومعدات المعالجة في جميع أنحاء العالم. يوفر موقع Silverinstrumentants.com عادةً مجموعات كاملة من ملحقات المشابك الثلاثية، مما يُسهّل على العملاء البحث عنها. هذه المزايا تجعل عدادات التدفق ثلاثية المشابك الخيار الأمثل في أنظمة المعالجة الصحية. تتضمن وصلات المشابك الثلاثية حلقة لحام أنبوب شفة صحية + مشبك ثلاثي + حشية.

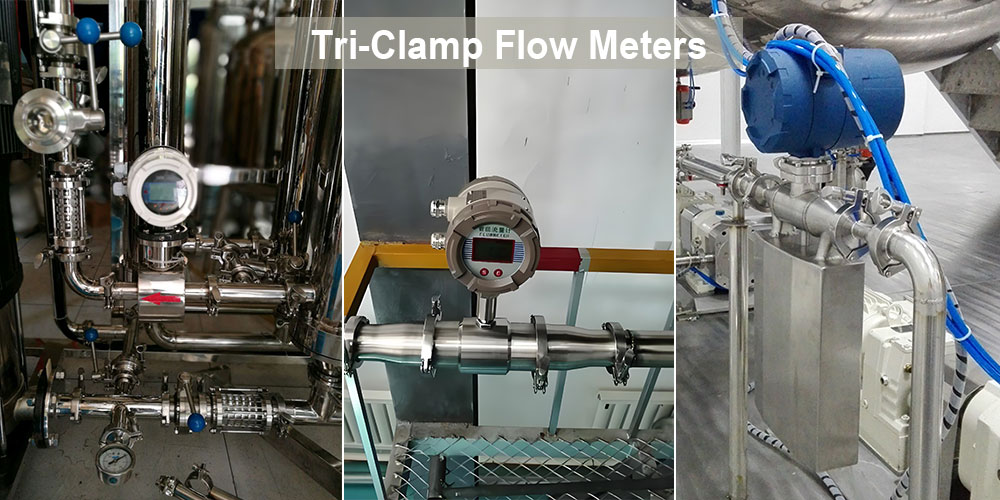

أنواع مقاييس التدفق ثلاثية المشابك

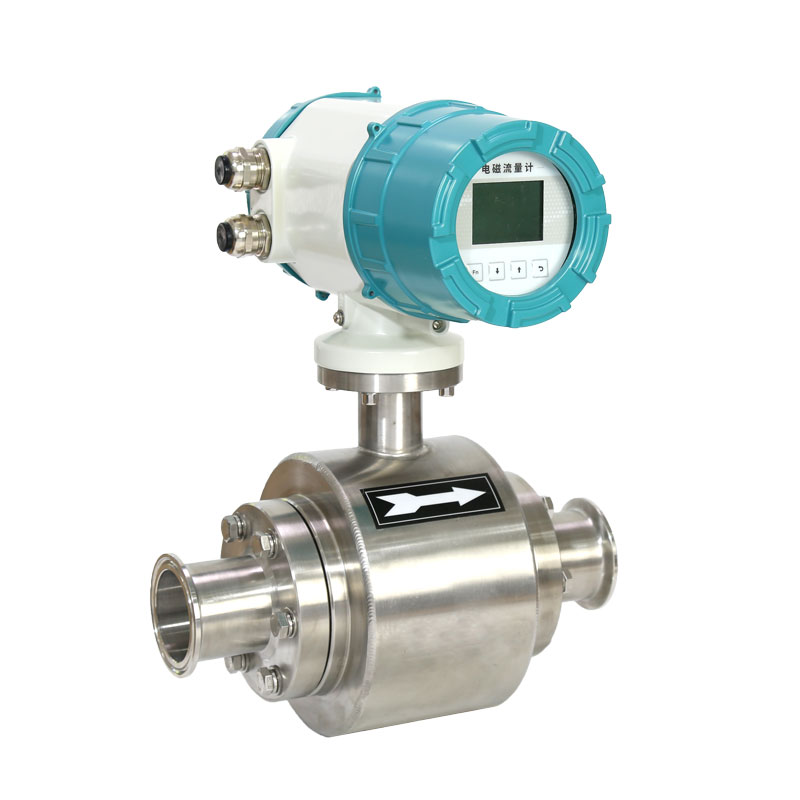

1. مقاييس التدفق الكهرومغناطيسية ثلاثية المشابك (مقاييس المغناطيس)

تستخدم عدادات التدفق الكهرومغناطيسية قانون فاراداي لقياس السوائل الموصلة، مثل العصائر والحليب ومنتجات الألبان ومياه الشرب. بفضل تصميمها الصحي ثلاثي المشبك، تُعد مستشعرات التدفق الصحية هذه مثالية للأطعمة والمشروبات السائلة وسوائل التنظيف المكاني (CIP). كما تُعد عدادات التدفق المغناطيسية ثلاثية المشبك مثالية للأطعمة والمشروبات السائلة وغيرها.

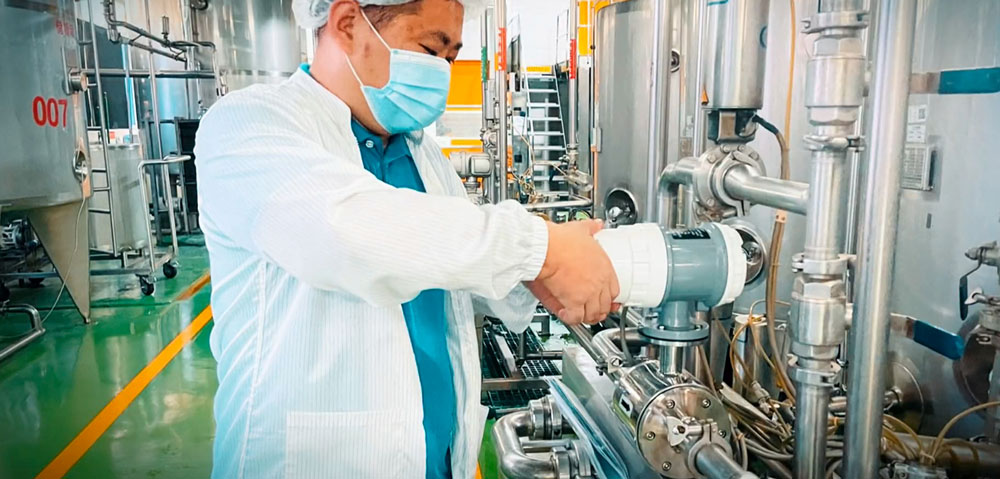

tri-clamp flow meters for hygienic process systems

عدادات تدفق ثلاثية المشابك لنظام العمليات الصحية

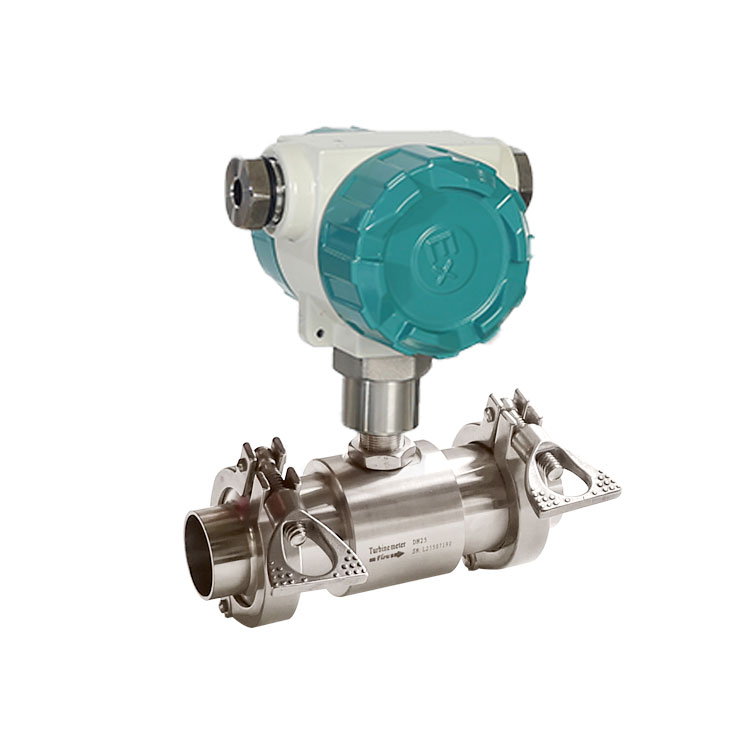

2. عدادات تدفق التوربينات ثلاثية المشابك

تقيس عدادات التوربينات التدفق بناءً على سرعة دوران التوربين في مجرى السائل. عند تزويدها بأطراف ثلاثية المشابك، فهي مناسبة للسوائل منخفضة اللزوجة، مثل الماء، ومياه التكثيف المباشر، وزيت الطعام، وزيت دوار الشمس، والزيوت النباتية، والبيرة، أو المذيبات في البيئات الصحية.

3. أجهزة قياس التدفق ذات الأنابيب المعدنية (أجهزة قياس التدفق ذات المساحة المتغيرة)

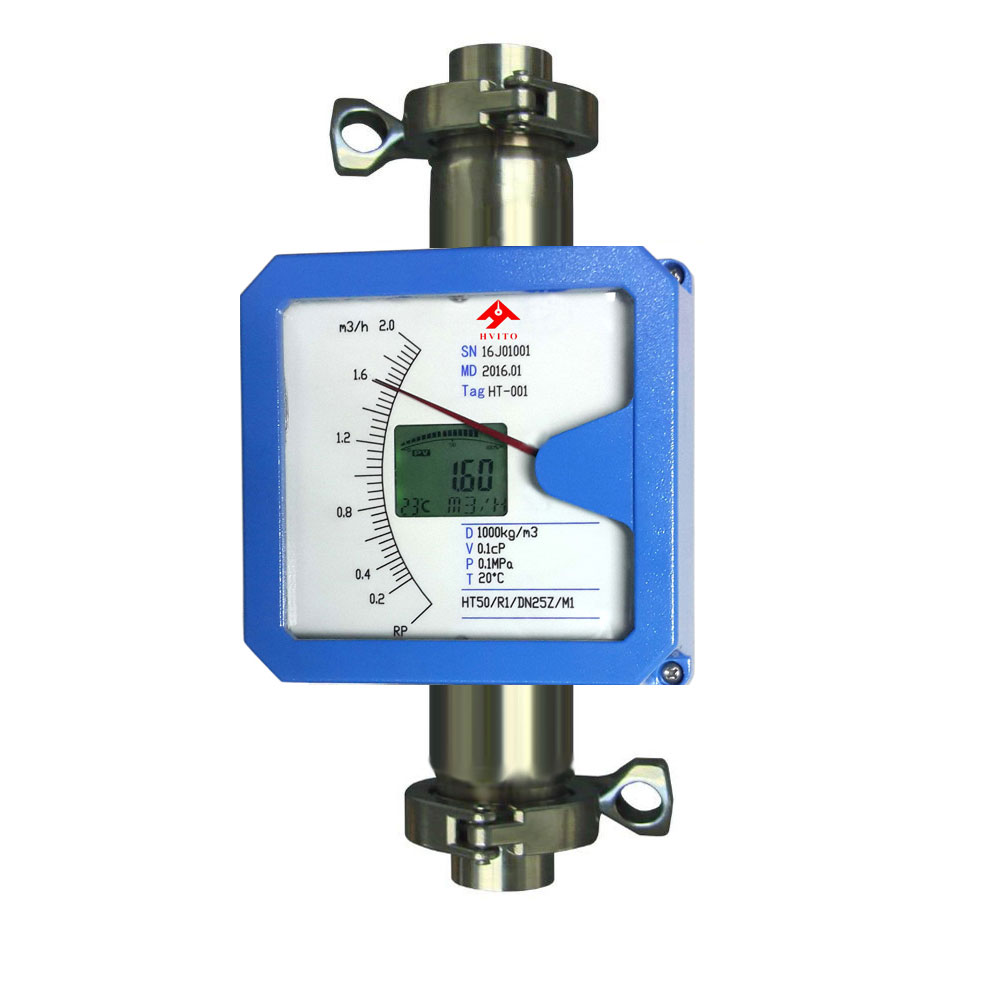

variable area flow meters with tri-camp fittings

تقيس عدادات التدفق ذات الجهد المتغير (VA) التدفق باستخدام عوامة تتحرك داخل أنبوب معدني مدبب. على الرغم من أنها أقل شيوعًا في التركيبات الصحية، تتوفر خيارات المشبك الثلاثي لمؤشر تدفق سهل الصيانة في خطوط المرافق. يمكن لمقياس التدفق الصحي قياس الحليب، والعصير، والخل، ومياه التناضح العكسي، والمياه منزوعة الأيونات، وغيرها.

4. مقاييس تدفق الكتلة كوريوليس الصحية

تقيس عدادات كوريوليس تدفق الكتلة والكثافة مباشرةً باستخدام تأثير كوريوليس. تُعد عدادات كوريوليس ثلاثية المشبك مثالية للسوائل عالية القيمة، مثل الشراب، والمكونات الصيدلانية، والمنتجات اللزجة، حيث توفر دقة عالية وتوافقًا صحيًا. على سبيل المثال، قياس معدل تدفق دبس السكر، والشوكولاتة، والزبادي، والمربى.

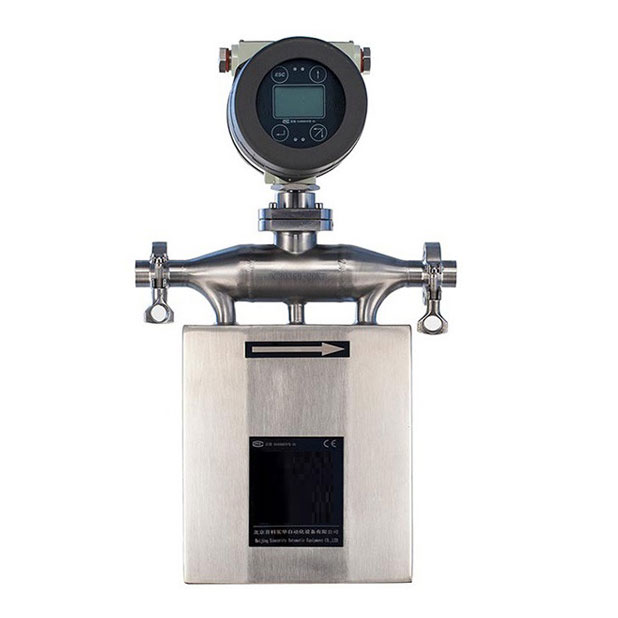

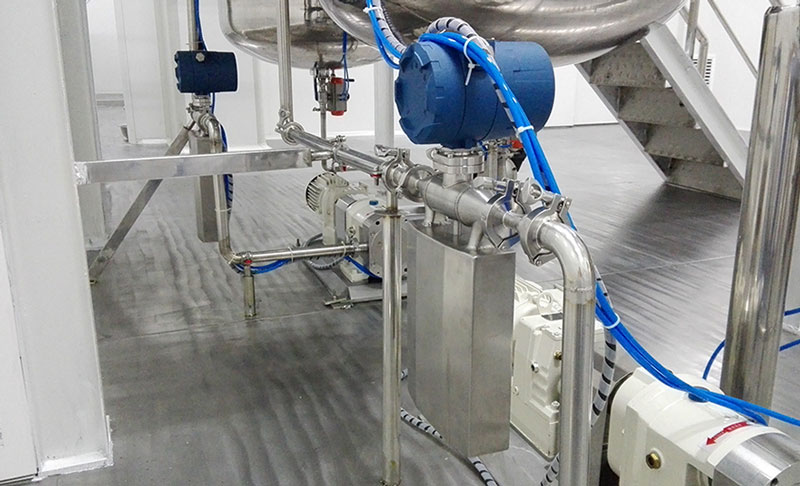

مقياس تدفق كتلة كوريوليس الصحي لصناعة الأغذية

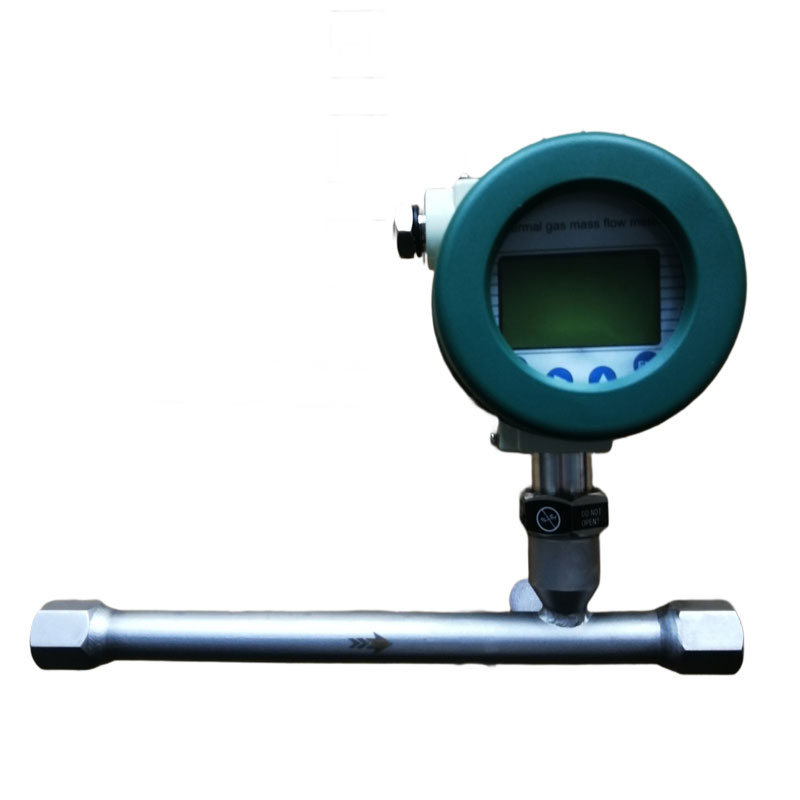

5. مقاييس تدفق الكتلة الحرارية

تقيس هذه الأجهزة تدفق الغازات بناءً على تبديد الحرارة. بفضل تركيبها بتقنية Tri-Clamp، تُستخدم هذه الأجهزة في قياس غاز التخمير أو توصيل الغازات النظيفة في بيئات التكنولوجيا الحيوية أو الصناعات الدوائية.

6. عدادات تدفق دوامية ثلاثية المشابك

ترصد عدادات تدفق الدوامات الدوامات الناتجة عن جسم مائل في مجرى التدفق. تُعد عدادات تدفق الدوامات ثلاثية المشابك مثالية لتطبيقات البخار والغاز والسوائل النظيفة في البيئات الصحية حيث تكون الدقة متوسطة.

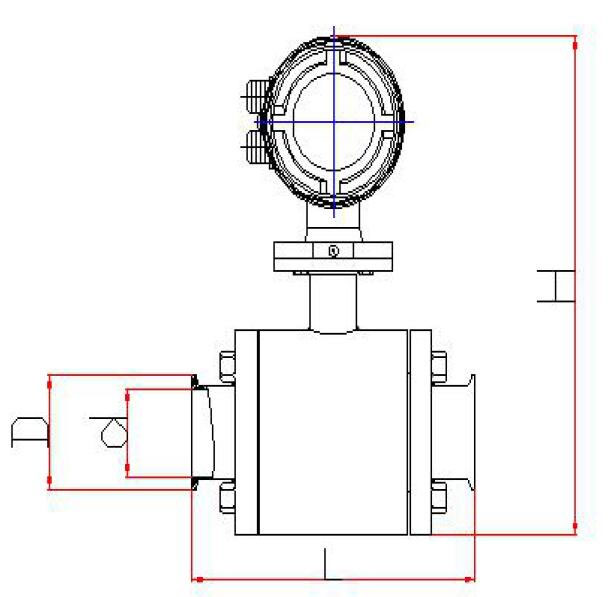

حجم اتصال المشبك الثلاثي

Size (mm)	Size(inch)	d(mm)	D(mm)
DN15	1/2 inch	12.7	34
DN20	3/4 inch	17.2	34
DN25	1 inch	22.6	50.5
DN32	1.2 inch	33.7	50.5
DN40	1.5 inch	37.6	64
DN50	2 inch	48.6	64
DN65	2.5 inch	60.3	77.5
DN80	3 inch	72.9	91
DN100	4 inch	97.6	119

تقدم Silverinstruments.com أنواعًا مختلفة من أجهزة قياس التدفق ثلاثية المشابك

تجمع عدادات تدفق Tri-Clamp بين دقة قياس التدفق وتوصيلات صحية سهلة الاستخدام. بفضل مجموعة واسعة من تقنيات التدفق في تصميم Tri-Clamp، توفر حلولاً مرنة للصناعات التي تتطلب النظافة والأداء. سواء كنت تقيس الحليب، أو البيرة، أو الأكسجين، أو المكونات الصيدلانية، ستجد عداد تدفق Tri-Clamp الذي يلبي احتياجاتك.

يمكن للفيديو التالي تقديم مزيد من المعلومات حول مقياس تدفق المشبك الثلاثي وكيفية تثبيته على وجه التحديد.
