دليل سريع لاختيار مقياس التدفق الصناعي الرقمي

عندما يتعلق الأمر بالدقة والكفاءة والموثوقية طويلة الأمد، تتفوق عدادات التدفق الصناعية الرقمية على نظيراتها الميكانيكية بكثير. بغض النظر عن الوسيط الذي تراقبه، سواءً كان ماءً، أو غازًا، أو نفطًا، أو سوائل عالية اللزوجة، أو مواد كيميائية أكالة، فإن اختيار عداد التدفق الرقمي المناسب يضمن قراءات دقيقة وأداءً مثاليًا في عملياتك الصناعية.

في هذا الدليل، سنقوم بتحليل أكثر أنواع مقاييس التدفق الرقمية شيوعًا، ومقارنة ميزاتها، ومساعدتك على فهم ما يجب البحث عنه قبل إجراء عملية الشراء.

أنواع عدادات التدفق الرقمية (وكيفية مقارنتها)

هناك أنواع عديدة من عدادات التدفق الرقمية المستخدمة في البيئات الصناعية. يعمل كل منها على مبدأ مختلف ويناسب تطبيقات محددة. إليك لمحة عامة سريعة:

مقياس التدفق الكهرومغناطيسي

تقيس أجهزة قياس التدفق المغناطيسي، والتي يشار إليها أيضًا باسم جهاز قياس التدفق الكهرومغناطيسي، الجهد الذي ينتجه السائل أثناء تدفقه عبر مجال مغناطيسي لحساب معدلات تدفق السوائل.

مقياس التدفق بالموجات فوق الصوتية

مقياس التدفق الرقمي بالموجات فوق الصوتية هو نوع من أجهزة قياس التدفق التي تستخدم الموجات الصوتية فوق الصوتية لتحديد معدل تدفق السائل - عادةً السوائل، وأحيانًا الغازات - داخل الأنبوب.

مقياس تدفق كوريوليس

على عكس العديد من أجهزة قياس التدفق الأخرى التي تقيس الحجم، فإن أجهزة قياس كوريوليس تقيس معدل تدفق كتلة السائل بشكل مباشر، وهو أمر مفيد بشكل خاص عندما تكون الدقة بالغة الأهمية.

مقياس تدفق الدوامة

مقياس التدفق الرقمي الدوامي هو نوع من أجهزة قياس التدفق التي تقيس معدل تدفق السوائل أو الغازات أو البخار عن طريق اكتشاف الدوامات (أنماط الدوامة) التي تنشأ عندما يتدفق السائل عبر جسم منحدر (عائق ثابت في مسار التدفق).

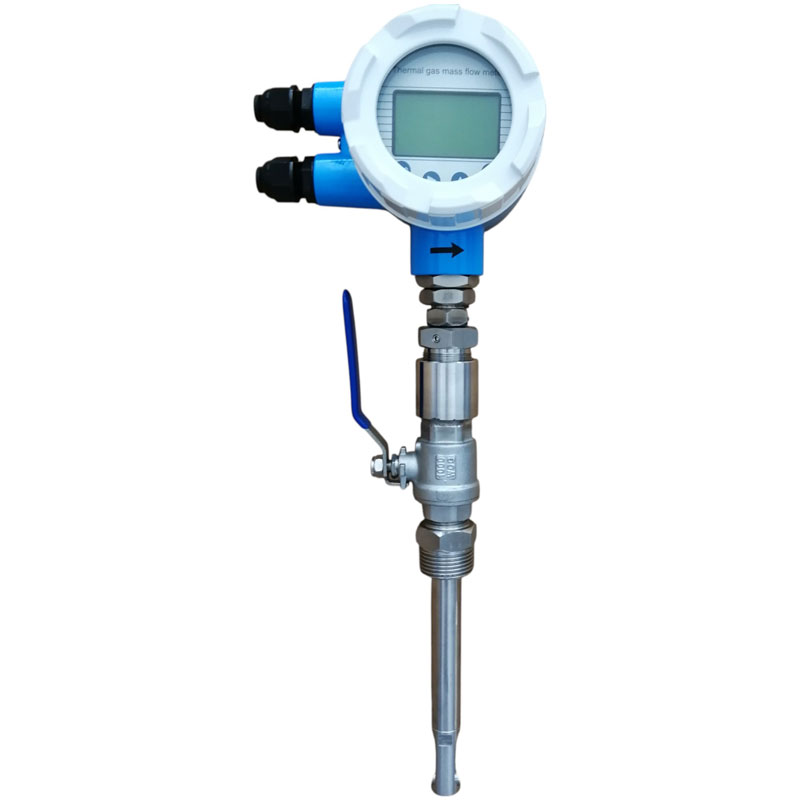

مقياس تدفق الكتلة الحرارية

يقوم مقياس تدفق الكتلة الحرارية بقياس تدفق الكتلة الفعلي للغازات باستخدام نقل الحرارة، مما يوفر قراءات دقيقة لا تتأثر بتغيرات درجة الحرارة أو الضغط - على عكس العدادات التي تقيس الحجم أو السرعة.

جدول ملخص المقارنة

العوامل الرئيسية التي يجب مراعاتها عند اختيار مقياس التدفق

الآن بعد أن أصبحت على دراية بأنواع مختلفة من مقاييس التدفق الرقمية وكيفية عملها، فإن الخطوة التالية هي تقييم العديد من العوامل الحرجة بعناية ومواءمتها مع نوع مقياس التدفق المناسب.

✅ نوع السائل
هل هو سائل أم غاز؟ هل هو نظيف، متسخ، موصل للكهرباء، أم لزج؟ هذا سيُضيّق خياراتك بسرعة. إذا كان السائل ذو لزوجة عالية، كما هو الحال في قياس تدفق دبس السكر، والإسفلت، والفركتوز، والراتنج، فعليك أيضًا إبلاغ موردي أجهزة قياس التدفق بمعلومات لزوجة السوائل.

✅ نطاق التدفق
قيّم معدلات التدفق الحجمي الدنيا والقصوى للعملية مقارنةً بنسبة خفض الضغط المحددة لمقياس التدفق ونطاق التشغيل. يتطلب القياس الدقيق بقاء التدفق ضمن النطاق المُعاير للمقياس. بالنسبة لمعدلات التدفق التي تقل عن الحد الأدنى للكشف للمقياس، يجب اختيار مقياس تدفق فائق الانخفاض أو مقياس تدفق دقيق. بالنسبة لمعدلات التدفق التي تتجاوز النطاق الأعلى، يُنصح بزيادة حجم مقياس التدفق أو زيادة قطر الأنبوب الاسمي لتجنب أخطاء القياس والحفاظ على ملاءمة رقم رينولدز.

✅ متطلبات الدقة
هل تحتاج إلى قياس دقيق أم مجرد فكرة عامة عن التدفق؟ توفر عدادات كوريوليس أعلى دقة، بينما عادةً ما تكون عدادات الدوامات كافية للعديد من العمليات. على سبيل المثال، عند استخدام قياس زيت الوقود وغاز البترول المسال في قياسات تجارية، نختار مقياس تدفق كوريوليس، ولكن بالنسبة للعديد من معدات الغلايات، نحتاج فقط إلى مقياس تدفق الدوامات لمعرفة استهلاك البخار.

✅ شروط التثبيت
فكر في حجم الأنبوب، ومتطلبات المسار المستقيم، والمساحة المتوفرة، والظروف البيئية (درجة الحرارة، والضغط، والاهتزاز).

✅ الإخراج والاتصال
توفر معظم عدادات التدفق الرقمية مخرجات متنوعة، مثل 4-20 مللي أمبير، أو Modbus، أو التردد، أو Profibuds DP، أو النبضات. اختر بناءً على نظام التحكم لديك أو تكامل SCADA.

✅ الصيانة والتكلفة الإجمالية
تتطلب العدادات الرقمية عمومًا صيانة أقل من العدادات الميكانيكية، ولكن بعض الأنواع المتطورة (مثل كوريوليس) قد تنطوي على تكاليف أولية أعلى.

اختيار مقياس التدفق الصناعي الرقمي المناسب ليس بالأمر الصعب. ابدأ بتحديد احتياجات تطبيقك - نوع السائل، ونطاق التدفق، والدقة - ثم طابقها مع المقياس الأنسب.

سواء كنت تقوم بقياس المياه أو الغاز أو البخار أو المواد الكيميائية، هناك حل رقمي يوفر كفاءة وموثوقية وأداءً أفضل قائمًا على البيانات.
