خصائص النيتروجين وتحديات قياس الضغط

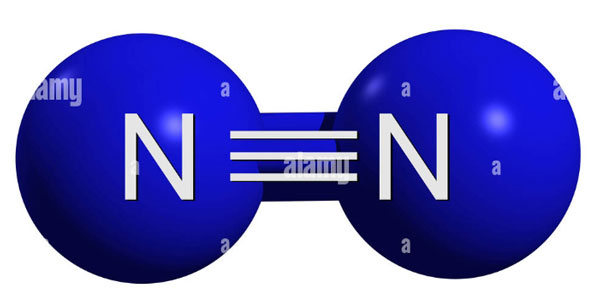

النيتروجين (N₂)، باعتباره أحد أكثر الغازات الخاملة استخدامًا في التطبيقات الصناعية، يتميز بخصائص فيزيائية وكيميائية فريدة تفرض متطلبات خاصة على أجهزة قياس الضغط. أولًا، النيتروجين (N₂) غاز عديم اللون والرائحة عند درجة الحرارة والضغط القياسيين، وكثافته أقل قليلًا من كثافة الهواء (1.25 غ/لتر مقابل 1.29 غ/لتر للهواء)، مما يعني ضرورة مراعاة خصائصه الديناميكية عند قياس تدفق خطوط الأنابيب. ثانيًا، يتميز النيتروجين بثبات كيميائي فائق ونادرًا ما يتفاعل مع مواد أخرى. ورغم أن هذا يقلل من مخاطر التآكل، إلا أنه يُضعف فعالية أجهزة الاستشعار التقليدية القائمة على التفاعلات الكيميائية أو مبادئ الامتزاز.


في العمليات الصناعية، تتفاوت نطاقات ضغط النيتروجين بشكل كبير، بدءًا من النيتروجين منخفض الضغط الناتج عن معدات فصل الهواء (قد يصل إلى بضعة كيلوباسكال) وصولًا إلى خزانات التخزين عالية الضغط (حتى 40 ميجا باسكال أو أكثر). وفي الوقت نفسه، يمكن أن تتراوح درجة حرارة النيتروجين من نيتروجين سائل مُبرَّد عند -196 درجة مئوية إلى مئات الدرجات المئوية في العمليات عالية الحرارة. وتتطلب ظروف التشغيل القاسية هذه معدات قياس تتميز بقدرة استثنائية على التكيف مع البيئة وأداء مستقر.


تجدر الإشارة بشكل خاص إلى أن النيتروجين تحت ضغط عالٍ قد يُظهر سلوكًا غير مثالي للغاز، منحرفًا عن معادلة حالة الغاز المثالي. وهذا يتطلب أجهزة قياس ضغط لتعويض تأثيرات درجة الحرارة بدقة. علاوة على ذلك، في الصناعات ذات متطلبات النقاء الصارمة، مثل أشباه الموصلات والأدوية، يجب أن تضمن أجهزة القياس انعدام التلوث، وتجنب أي انبعاث غازي محتمل أو آثار امتصاص للمواد.

المزايا التقنية لمرسلات الضغط من سلسلة SH308-M

تُعد أجهزة إرسال الضغط من سلسلة H308-M الخيار الأمثل لقياس ضغط N2

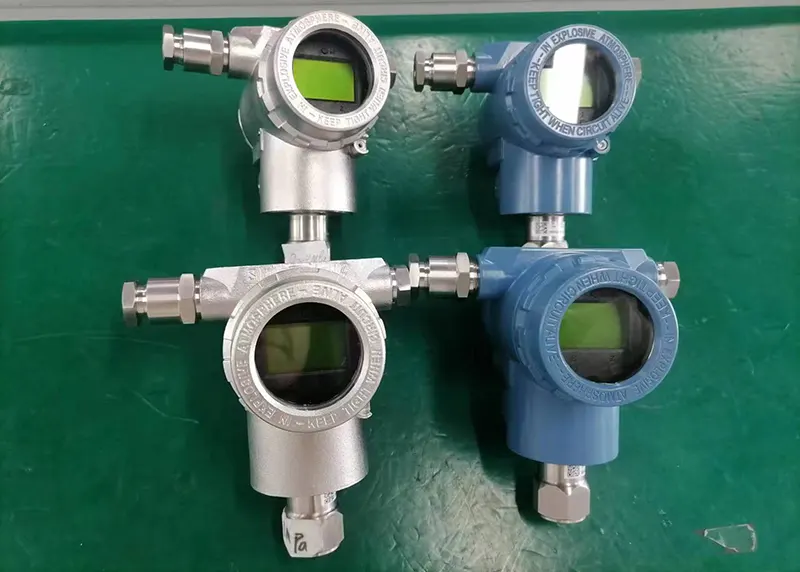

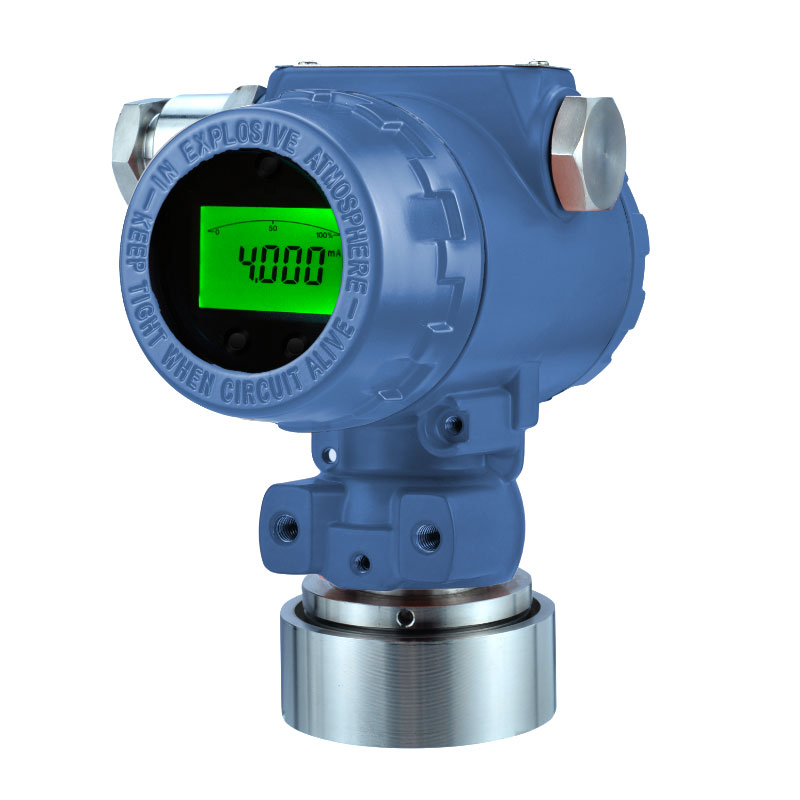

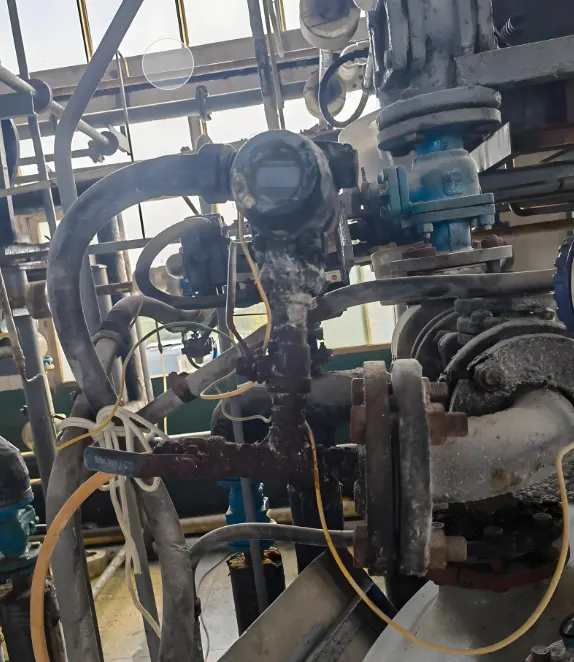

يستخدم جهاز إرسال الضغط من سلسلة SH308-M شريحة استشعار رنين السيليكون أحادي البلورة وتكنولوجيا MEMS المتقدمة، مما يلبي تمامًا المتطلبات الصارمة لقياس النيتروجين.

وتتجلى مزاياها التقنية الأساسية في الجوانب التالية:

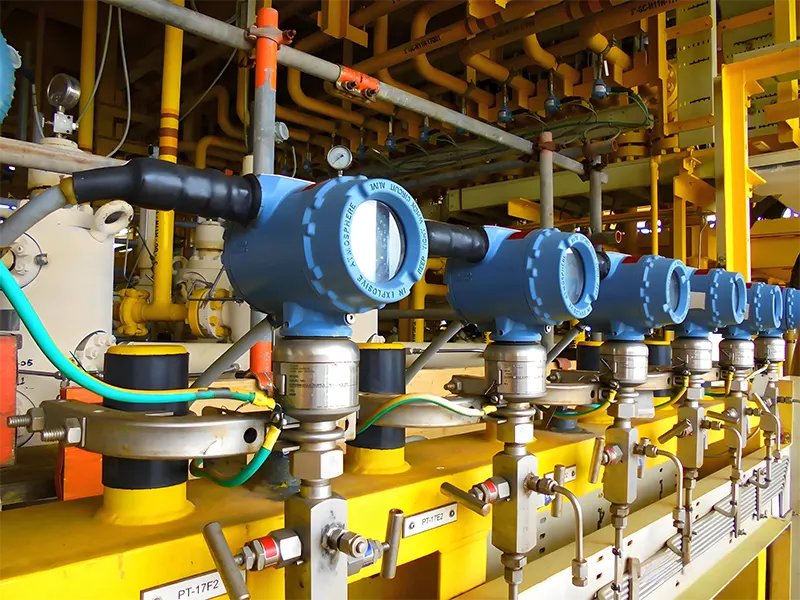

✔ أداء الضغط الزائد الرائد عالميًا

يتميز جهاز إرسال الضغط بتصميم فريد لمستشعر سيليكون أحادي البلورة، مع قدرة على تحمل ضغط زائد يصل إلى 50 ميجا باسكال، متجاوزًا بذلك بكثير أجهزة الاستشعار السعوية التقليدية المصنوعة من السيليكون المنتشر أو السيراميك https://www.silverinstruments.com/ceramic-pressure-sensor.html. بالنسبة لأنظمة النيتروجين المعرضة لتقلبات الضغط أو الصدمات العرضية، فإن هذه القدرة الفائقة على حماية الضغط الزائد تمنع تلف المستشعر بفعالية. تُظهر مواصفات المنتج أنه حتى في أنظمة النيتروجين التي تعمل بضغط 40 ميجا باسكال (5800 رطل/بوصة مربعة)، يحافظ جهاز الإرسال على استقرار الضغط الزائد بنسبة ±0.1%FS/MPa، وهو أمر بالغ الأهمية لخزانات تخزين النيتروجين عالية الضغط وأنظمة الأنابيب.

✔ قدرة استثنائية على التكيف مع درجة الحرارة على مستشعر ضغط N2

تعمل سلسلة SH308-M ضمن نطاق درجات حرارة يتراوح بين -40 و+85 درجة مئوية (مع تعبئة زيت الفلوروكربون: من -10 إلى +60 درجة مئوية) ويمكن تخزينها في درجات حرارة تتراوح بين -40 و+90 درجة مئوية. هذا النطاق الواسع من درجات الحرارة يُمكّنها من التكيف مع ظروف متنوعة، بدءًا من تبخير النيتروجين السائل ووصولًا إلى معالجة النيتروجين عالية الحرارة. والجدير بالذكر أن تأثيرها على درجة الحرارة البيئية لا يتجاوز ±0.1%FS/10 درجات مئوية، مما يعني أن القياسات لن تنحرف حتى في التطبيقات التي تشهد تغيرات كبيرة في درجة حرارة النيتروجين.

✔ استقرار طويل الأمد لا مثيل له

يُظهر مستشعر السيليكون أحادي البلورة آثار زحف وتباطؤ ضئيلة، محققًا استقرارًا طويل الأمد بنسبة ±0.2% من معامل الثبات السنوي. بالنسبة لأنظمة النيتروجين التي تعمل باستمرار (مثل وحدات فصل الهواء أو أنظمة الغازات الواقية)، يُترجم هذا إلى انخفاض كبير في وتيرة المعايرة وتكاليف الصيانة. بالمقارنة، عادةً ما تُظهر مستشعرات مقياس الانفعال التقليدية انحرافًا أعلى بعشر مرات.

✔ خيارات تكوين مرنة عند توصيل العملية

يوفر المنتج أنواعًا مختلفة من الضغط (قياسي، مطلق)، ووصلات متعددة للعمليات (G1/2، NPT1/2، M20×1.5، إلخ)، ومواد غشاء مختلفة (SUS316L، Hastelloy C-276، إلخ). لتطبيقات النيتروجين فائق النقاء، يتوفر خيار غشاء 316L مطلي بالذهب لتجنب مخاطر تلوث المواد بالغاز تمامًا. يتيح هذا التصميم المعياري لـ SH308-M التكيف بشكل مثالي مع المتطلبات الخاصة لأنظمة النيتروجين المختلفة.

✔ أجهزة إرسال ضغط النيتروجين الرقمية

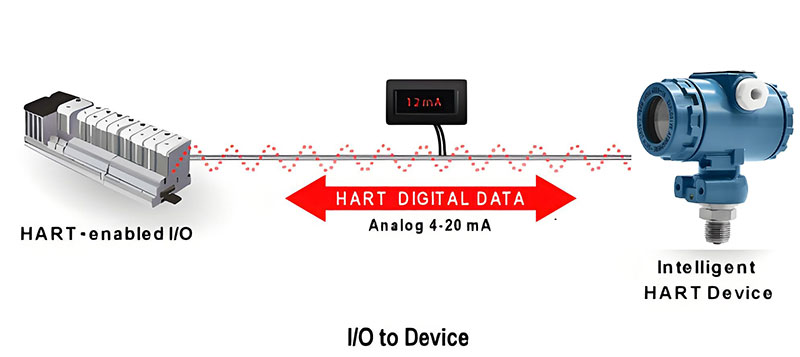

يتميز جهاز SH308-M بشاشة رقمية مزودة بإضاءة خلفية لمراقبة الضغط في الوقت الفعلي، ويدعم مخرجات تناظرية 4-20 مللي أمبير +HART لضمان توافق عالمي. ويمكن تزويده اختياريًا بـ MODBUS RTU (RS485) لضمان التكامل السلس مع أنظمة التحكم الرقمية. يجمع هذا الجهاز متعدد الاستخدامات بين سهولة القراءة المحلية وإمكانية الاتصال عن بُعد، مما يوفر الراحة والمرونة في الأتمتة الصناعية.

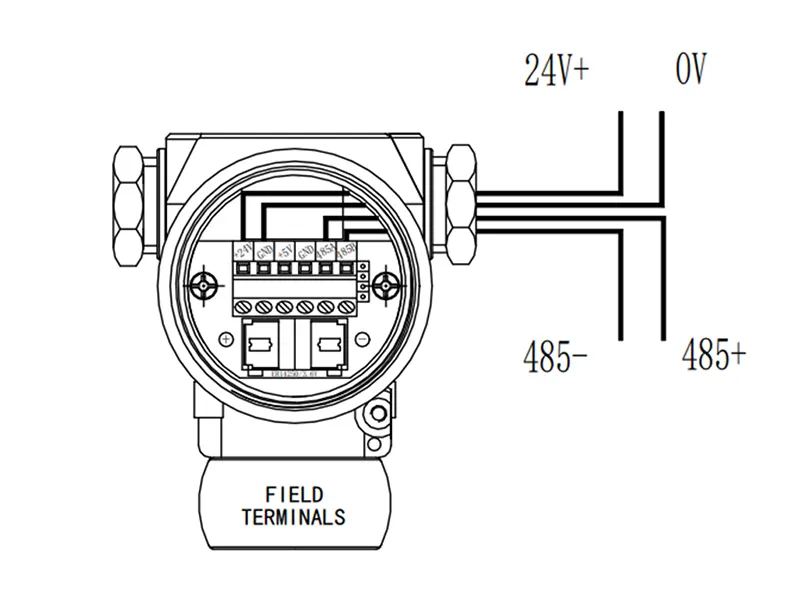

نحن أيضًا نعلق مستندات إعداد MODBUS RTU (RS485) لأجهزة إرسال الضغط N2 >> تنزيل

التطبيقات النموذجية لـ SH308-M في أنظمة النيتروجين

1. مراقبة نظام فصل النيتروجين في الهواء

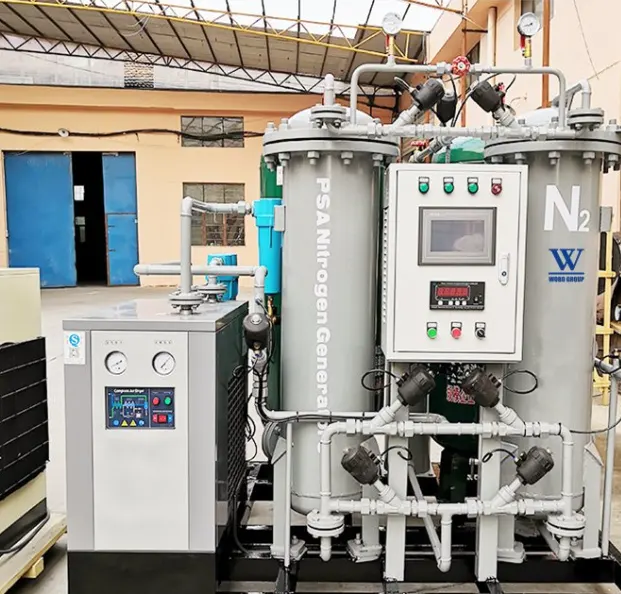

في أنظمة امتصاص تأرجح الضغط (PSA) أو أنظمة فصل النيتروجين بالغشاء، يُمكن لجهاز SH308-M قياس تغيرات ضغط برج الامتزاز بدقة (عادةً في نطاق 0-1 ميجا باسكال). نسبة خفض الضغط 100:1 تُمكّن جهاز الإرسال نفسه من تغطية ظروف تشغيل مُختلفة من بدء التشغيل وحتى التحميل الكامل، بينما تضمن دقته العالية البالغة 0.075% تحليلًا دقيقًا لمحتوى الأكسجين. يُصحح نظام تعويض درجة الحرارة المُدمج تلقائيًا تغيرات درجة حرارة البيئة، مما يضمن موثوقية التشغيل المُستمر على مدار الساعة.

2. مراقبة سلامة خزان تخزين النيتروجين عالي الضغط

لخزانات تخزين النيتروجين عالية الضغط التي تصل إلى 40 ميجا باسكال، توفر حماية SH308-M من الضغط الزائد البالغ 50 ميجا باسكال ضمانًا مزدوجًا للسلامة. يقاوم تصنيف الحماية IP67 البيئات الخارجية القاسية، بينما يقاوم إصدار غشاء Hastelloy الشوائب المسببة للتآكل. ومن خلال بروتوكول HART، يمكن للمشغلين مراقبة اتجاهات الضغط عن بُعد واكتشاف أي خلل في الوقت المناسب.

3. التحكم في النيتروجين عالي النقاء في صناعة أشباه الموصلات

في تصنيع أشباه الموصلات، يتوافق خيار غشاء 316L المطلي بالذهب في جهاز SH308-M تمامًا مع معايير SEMI F20 لإخراج الغازات الأيونية المعدنية. دقة عالية تبلغ 0.1%، بالإضافة إلى وقت استجابة سريع يبلغ 0.25 ثانية، تُمكّن من التحكم الدقيق في تدفق النيتروجين في العمليات الدقيقة مثل الطباعة الحجرية والنقش. يتيح التشغيل المحلي بثلاثة أزرار معايرة سريعة في الموقع دون الحاجة إلى إزالة الغطاء بشكل متكرر، مما قد يُسبب التلوث.

4. أنظمة تبخير النيتروجين السائل

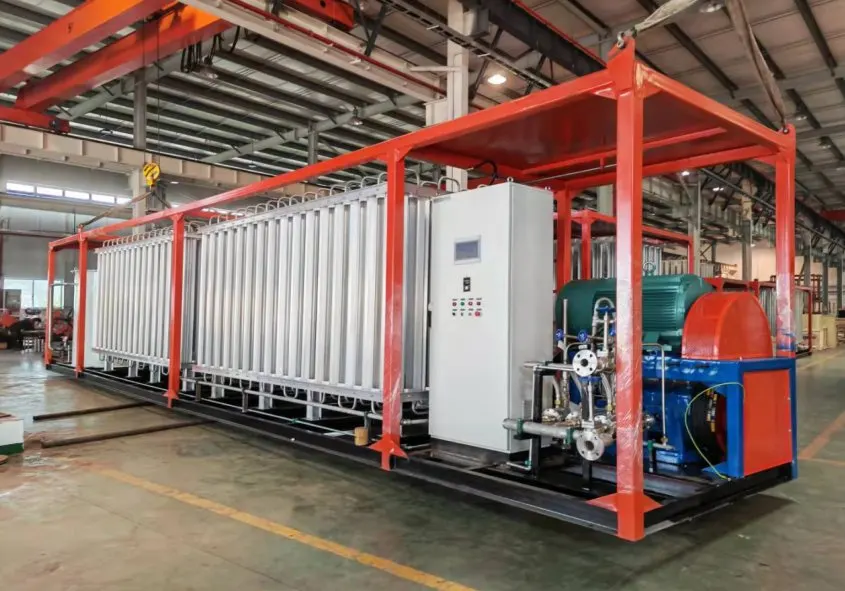

على الرغم من أن جهاز SH308-M لا يستطيع قياس النيتروجين السائل عند درجة حرارة -196 درجة مئوية مباشرةً، إلا أنه يُظهر أداءً استثنائيًا في أنابيب النيتروجين المُبخّرة منخفضة الحرارة (من -50 درجة مئوية إلى 0 درجة مئوية). يعمل الإصدار المُملوء بزيت الفلوروكربون بثبات عند درجات حرارة منخفضة تبلغ -10 درجات مئوية، بينما يضمن أداءه المتميز للضغط الساكن (غير متوفر) اتساق القياس عبر ضغوط بخار التشبع المتفاوتة.

توصيات الاختيار والتركيب

مع الأخذ بعين الاعتبار تفاصيل تطبيق النيتروجين، فإننا نوصي بمبادئ تكوين SH308-M التالية:

1. اختيار نطاق الضغط:

اختر نطاقًا يعادل 1.5 مرة أقصى ضغط تشغيل للنظام، على ألا يتجاوز 40 ميجا باسكال. على سبيل المثال، لضغط تشغيل 10 ميجا باسكال، اختر نطاقًا يتراوح بين 0 و16 ميجا باسكال.
نقوم بإدراج جميع نطاقات مستشعر الضغط N2 وعناوين URL الخاصة به:

2. اختيار مادة الحجاب الحاجز:

- النيتروجين الصناعي القياسي: الفولاذ المقاوم للصدأ القياسي 316L
- النيتروجين مع مكونات تآكلية ضئيلة: Hastelloy C-276
- متطلبات نقاء عالية للغاية: مطلي بالذهب 316L

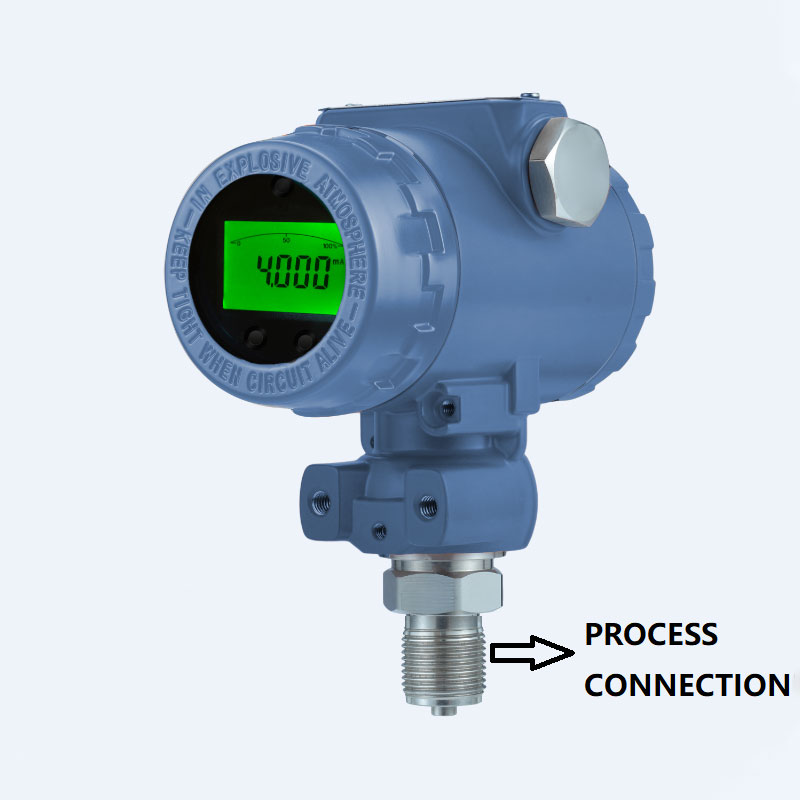

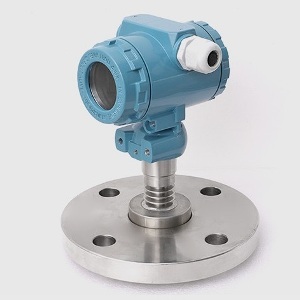

3. أنواع اتصال العملية:

- أنظمة الضغط العالي: 1/2"NPT(F)،M20* 1.5 أو G1/2
- يتطلب تفكيكًا متكررًا: توصيلات صحية ثلاثية المشابك (يتطلب طلبًا خاصًا)

4. المخرجات المطلوبة لمرسلات الضغط n2

-على الرغم من أن جميع أجهزة إرسال الضغط n2 لدينا بمخرج 4-20mA، إلا أنك تحتاج إلى تحديد ما إذا كنت بحاجة إلى MODBUS MODBUS، HART لتطبيقاتك.

5. خيارات خاصة:

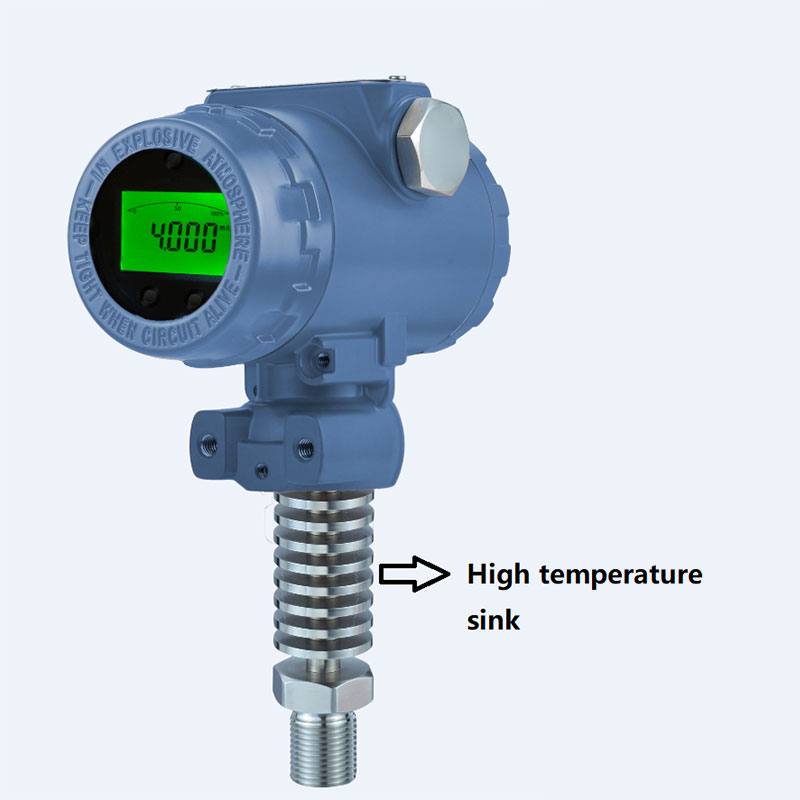

- النيتروجين عالي الحرارة: حدد المشتت الحراري (R1/R2/R3)
- الاهتزاز موجود: اضبط إعداد وقت التخميد (قابل للتعديل من 0 إلى 99.9 ثانية)

ملاحظات التثبيت:

- تجنب تركيب أجهزة الإرسال في الأماكن التي قد يتلامس فيها النيتروجين السائل مباشرة
- بالنسبة للتطبيقات ذات الضغط العالي، يوصى بتركيب مسامير على شكل حرف U على أنابيب مقاس 50 مم
- يجب أن تحافظ كابلات الإشارة على مسافة لا تقل عن 15 سم من كابلات الطاقة، مع تجنب التوجيه الموازي

الصيانة والمعايرة

يتيح التصميم المعياري لـ SH308-M صيانة بسيطة للغاية:
1. تتطلب عمليات الفحص اليومية فحصًا خاليًا من الانحراف (يمكن معايرته محليًا عبر ثلاثة أزرار)
2. التحقق السنوي الشامل من الأداء (يوصى باستخدام جهاز قياسي بدقة أعلى بثلاث مرات على الأقل)
3. استبدال سائل التعبئة كل 3-5 سنوات (حسب بيئة التشغيل)

باستخدام أجهزة الاتصال أو برامج التكوين HART، يستطيع المهندسون:

- تشخيص صحة المستشعر عن بعد
- ضبط وقت التخميد لتحسين الاستجابة الديناميكية
- ضبط تيارات التنبيه (قابلة للتعديل 3.6-22.8 مللي أمبير)
- عرض المعلمات الحرجة مثل وقت التشغيل التراكمي

تمنح هذه الميزة في الأداء جهاز SH308-M فعالية استثنائية من حيث التكلفة في تطبيقات قياس النيتروجين. ورغم أن الاستثمار الأولي أعلى قليلاً، إلا أن استقراره على المدى الطويل، ومتطلبات صيانته البسيطة، وعمره الافتراضي الممتد، كلها عوامل تُسهم في انخفاض التكلفة الإجمالية للملكية بشكل ملحوظ.

خاتمة
جهاز إرسال الضغط من سلسلة SH308-M، بتقنية الرنين السيليكوني أحادي البلورة وتصميمه المبتكر للأنظمة الكهروميكانيكية الصغرى (MEMS)، يُعالج بكفاءة عالية مختلف تحديات قياس النيتروجين. سواءً في خزانات التخزين فائقة الضغط، أو تطبيقات أشباه الموصلات فائقة النقاء، أو في ظروف ذات تقلبات حادة في درجات الحرارة، فإنه يُوفر بيانات قياس مستقرة ودقيقة وموثوقة. بفضل خيارات التكوين المرنة وسهولة الصيانة، يُعدّ SH308-M بلا شك الخيار الأمثل لمراقبة ضغط أنظمة النيتروجين.

للمستخدمين الذين يسعون لتحقيق أقصى قدر من الموثوقية وأقل تكاليف دورة حياة، نوصي بشدة باستخدام SH308-M كمكون أساسي لأنظمة قياس النيتروجين. تفضل بزيارة الموقع الرسمي لشركة Silver Instruments أو تواصل مع الموزعين المحليين للحصول على نصائح اختيار مخصصة ودعم فني مُصمم خصيصًا لتطبيقات محددة.
