مقياس تدفق المياه الرقمي مع الإخراج

تحتاج العديد من التطبيقات إلى قياس دقيق لتدفقات المياه يُستخدم الماء لأغراض الشرب والري، ولإزالة المياه العكرة، ومياه التناضح العكسي، ومياه المكثفات، ومياه الصرف الصحي، أو في العمليات الصناعية. ويُقاس معدل تدفق المياه بدقة.
نُدرج الأنواع الأساسية لـ عدادات التدفق الرقمية لقياس الماء: كل نوع يعمل بشكل مختلف وله مزايا وعيوب.

• 1. عداد المياه الكهرومغناطيسي
• 2. مقياس تدفق التوربين الرقمي.
• 2. مقياس تدفق الدوامة.
• 3. مقياس تدفق كوريوليس.
• 4. مقياس التدفق الدوراني مع جهاز إرسال

فيما يلي شرح لبعض المعلومات الأساسية حول مقياس التدفق:

ما هي دقة مقياس التدفق؟

تُقاس دقة مقياس تدفق المياه الإلكتروني كنسبة مئوية، تُظهر مدى تطابق حجم المياه المقاس بواسطة المقياس مع الحجم الفعلي. وتشير النسبة المئوية المنخفضة إلى دقة قياس التدفق الحجمي.

ما هي قابلية التكرار؟

قابلية تكرار أ مقياس التدفق الرقمي هي القدرة على قياس نفس حجم الماء بدقة تحت نفس ظروف درجة الحرارة والضغط والتدفق. وتدلّ قابلية التكرار الممتازة على جودة القياس في ظل مجموعة متنوعة من الظروف.

ما هي نسبة الرفض؟

نسبة التخفيض تعكس المدى الذي يمكن لمقياس التدفق قياس الماء فيه بدقة – 20:1 تعني أن مقياس التدفق يمكنه القياس بدقة حتى 1/20 ^ذ من أقصى تدفق.

مقياس تدفق رقمي مزود بمخرج

يمكن أن يكون خرج مقياس تدفق المياه الرقمي عبارة عن خرج تناظري 4-20 مللي أمبير، أو خرج نبضي أو ترددي، ويمكن أن يكون الاتصال الرقمي HART أو RS485 أو Profibus-DP.

مقياس تدفق مغناطيسي إلكتروني لقياس المياه مع مخرج

مقياس التدفق الكهرومغناطيسي هو مقياس يقيس التدفق وفقًا لقانون فاراداي للحث الكهرومغناطيسي. يتميز هذا المقياس بانخفاض فقدان الضغط بشكل كبير، واتساع نطاق قياس التدفق. عادةً ما تكون نسبة التدفق الأقصى إلى التدفق الأدنى أكبر من 20:1. كما أنه مناسب لأنابيب صناعية ذات أقطار واسعة تصل إلى 3 أمتار، ويتميز بعلاقة خطية بين إشارة الخرج والتدفق المقاس، ودقة عالية، وإمكانية قياس الموصلية. ≥ 5 μ s / cm حمض، قلوي، محلول ملحي، ماء، مياه صرف صحي، سائل أكّال، وتدفق سائل الطين، اللب، إلخ، أو يستخدم كـ عداد مياه صناعي لكنها لا تستطيع قياس تدفق الغاز والبخار والماء النقي.

رقمي مقياس تدفق المياه المغناطيسي قياسي مع نبضات ومخرج تيار 4-20 مللي أمبير، خيار مع RS485 أو HART أو profibus-DP.

مقياس تدفق توربيني سائل رقمي لقياس المياه

ال مقياس تدفق التوربين يعمل الجهاز ميكانيكيًا عن طريق السماح للماء المتدفق عبر الأنبوب بتدوير توربين يدور بحرية. ترتبط سرعة دوران الشفرة ارتباطًا مباشرًا بسرعة تدفق الماء عبر مقياس تدفق التوربين. تُمرر إشارة الخرج (تردد الدوران) عبر جهاز ثانٍ لعرض قراءة لمعدل التدفق والحجم ومتغيرات أخرى.

يُعد مقياس تدفق التوربين سهل التركيب ويحتاج إلى الحد الأدنى من الصيانة - إعادة المعايرة والصيانة من حين لآخر.

تعمل عدادات تدفق التوربينات بكفاءة في المياه النظيفة، لذا يمكن استخدامها كعداد تدفق لمياه التناضح العكسي. عداد تدفق المياه المبردة، عداد تدفق مياه الصنبور، أو مياه الشرب، أو مياه الآبار. عدادات تدفق التوربينات تتأثر هذه المقاييس بالجسيمات الموجودة في الماء والتغيرات في اللزوجة. ويبلغ نطاق التخفيض 10:1 كحد أقصى، وهي ليست أفضل مقياس تدفق في ظروف التدفق المنخفض.

يمكن أن يكون خرج مقياس تدفق المياه الرقمي للتوربين عبارة عن خرج تيار أو خرج نبضي.

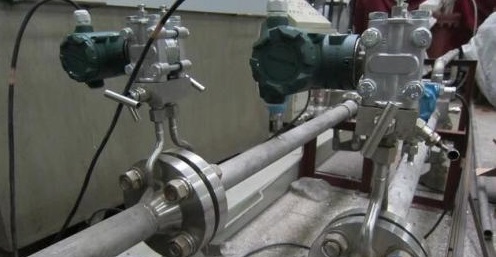

مقياس تدفق دوامي رقمي لقياس المياه

عندما يتدفق الماء متجاوزًا عائقًا (كصخرة في مجرى مائي)، تتشكل دوامات. هذه الدوامات الصغيرة تُسمى دوامات مائية. تقيس أنواع مختلفة من أجهزة الاستشعار تردد الدوامات التي يُحدثها قضيب الفصل. يتناسب معدل التدفق الحجمي طرديًا مع تردد الدوامات.

يتميز مقياس التدفق الدوامي بدقة تكرار ممتازة (0.15%)، ولا يحتوي على أجزاء متحركة، مما يقلل من الصيانة. وهو غير مناسب لمعدلات التدفق المنخفضة، ويجب تركيبه في منتصف أنبوب مستقيم (بطول أدنى). يتميز بسهولة التركيب ودقة ثابتة في مختلف الظروف.

أجهزة إرسال تدفق الدوامات الإلكترونية مزود بشاشة رقمية لعرض التدفق الفوري للمياه والتدفق الكلي، وهو مزود بمخرجات مثل التردد أو النبض أو 4-20 مللي أمبير.

مقياس تدفق كوريوليس لقياس المياه

يتحرك الماء عبر أنبوب أو أنابيب. يهتز الأنبوب، ويتسبب تدفق الماء عبره في التواء الأنبوب. يتناسب مقدار الالتواء طرديًا مع معدل تدفق الكتلة عبر الأنبوب - قِس مقدار الالتواء - احسب معدل تدفق الكتلة. يمكن تحويل معدل تدفق الكتلة بسهولة إلى معدل تدفق حجمي.

لا تتأثر دقة مقياس التدفق كوريوليس بكمية التدفق أو كثافة السائل. يتميز هذا المقياس بتكرارية ممتازة (0.1%) ونطاق قياس يصل إلى 20:1.

بالمقارنة مع عدادات التدفق التوربينية والدوامية، فإن عدادات كوريوليس مكلفة، لكنها قليلة الصيانة وسهلة التركيب. وهي حساسة للضوضاء والاهتزازات، مما قد يتسبب في أخطاء في القياس، ولكن يمكن استخدام معدات إضافية (بتكلفة إضافية) لتصفية هذه الضوضاء من القراءات.

مقياس تدفق كوريوليسيتمثل الهدف في قياس تدفق كتلة الماء، وتردد الإخراج، والنبضة أو 4-20 مللي أمبير.

مقياس دوار لقياس الماء

يقيس مقياس التدفق الدوراني ارتفاع عوامة في أنبوب مخروطي الشكل. يُصنع الأنبوب من الزجاج أو المعدن أو البلاستيك، ويُثبّت عموديًا بحيث يدخل الماء من الطرف الضيق ويخرج من الطرف العريض.

المبدأ بسيط – يدفع الماء العوامة لأعلى أنبوب متسع حتى تصل العوامة إلى وضع مستقر عندما تتوازن قوة دفع الماء لأعلى مع وزن العوامة. يوضح الجدول موضع العوامة مقارنةً بتدفق الماء.

مقياس التدفق الدوراني هو مقياس ذو مساحة متغيرة، ويعود تاريخه إلى مئات السنين. لا يحتاج إلى طاقة للتشغيل، وهو منخفض التكلفة، ويمكن تكرار عملية قياسه بسهولة وفهمها من خلال الملاحظة. يتميز بسهولة تركيبه وقلة صيانته. يعمل بدقة فائقة ضمن نطاق واسع من معدلات التدفق، من المنخفضة إلى العالية.

تقدم شركة Silver Automation Instruments مقياس التدفق الدوراني ذو الأنبوب المعدني مع أجهزة إرسال، ويمكنه إخراج تيار 4-20 مللي أمبير أو نبضة.
