مقياس تدفق الغاز الطبيعي المضمّن

عدادات التدفق المدمجة المناسبة لـ قياس تدفق الغاز الطبيعي يشمل مقياس تدفق التوربينات الغازية ، عدادات تدفق الدوامة و مقياس تدفق التشتت الحراري تتميز جميع عدادات تدفق الغاز الطبيعي المدمجة هذه بشاشة عرض إلكترونية تُظهر التدفق اللحظي والتراكمي للغاز الطبيعي. وتنقسم عدادات تدفق الغاز الطبيعي المدمجة إلى عدادات تدفق حجمي وعدادات تدفق كتلي. وتبيع شركة سيلفر أوتوميشن إنسترومنتس هذه العدادات بأسعار تنافسية. مقياس تدفق الغاز الطبيعي الرقمي يتميز الغاز الطبيعي بسرعة التسليم وجودة عالية. وهو نوع من أنواع الغازات الوقودية، ومكونه الرئيسي هو الميثان (CH4)، وهو غاز عديم اللون والرائحة وغير سام وغير قابل للتآكل. كما يحتوي على كميات معينة من الإيثان والبروبان والهيدروكربونات الثقيلة، بالإضافة إلى كميات ضئيلة من النيتروجين والأكسجين وثاني أكسيد الكربون. عند اشتعال الغاز الطبيعي، ينتج الماء (H2O).

عندما يتدفق الغاز الطبيعي عبر مستشعر تدفق التوربين، يُجبر التوربين على الدوران بفعل قوة دفع السائل، وتتناسب سرعة دورانه طرديًا مع متوسط ​​سرعة تدفق الغاز الطبيعي. يؤدي دوران التوربين إلى تغيير دوري في قيمة المقاومة المغناطيسية للمحول الكهرومغناطيسي، ويتم تتبع التدفق المغناطيسي في ملف الكشف. يحدث هذا التغيير الدوري، مُنتجًا إشارة نبضية كهربائية دورية. تتناسب هذه الإشارة النبضية الكهربائية طرديًا مع التدفق الحجمي للسائل المتدفق عبر مستشعر تدفق التوربين ضمن نطاق من معدلات التدفق (أرقام رينولدز).

✔ دقة عالية: ±1%R ~ ±1.5%R
✔ قابلية تكرار جيدة، وقابلية تكرار قصيرة المدى تتراوح من 0.05% إلى 0.2%
✔ إخراج إشارة تردد النبض للقياس الكلي والاتصال بجهاز كمبيوتر أو إخراج 4-20 مللي أمبير مع معدل تدفق الغاز الطبيعي الفوري.
✔ لا يوجد انحراف صفري، قدرة قوية على مقاومة التداخل.
✔ يمكن الحصول على إشارة عالية التردد (3-4 كيلوهرتز)، ودقة الإشارة عالية
✔ صغير الحجم وخفيف الوزن، سهل التركيب والصيانة
✔ مناسب لقياس تدفق الغاز الطبيعي عالي الضغط، مثل مقياس تدفق الغاز عالي الضغط 300 رطل لكل بوصة مربعة، أو 600 رطل لكل بوصة مربعة، أو 1000 رطل لكل بوصة مربعة.

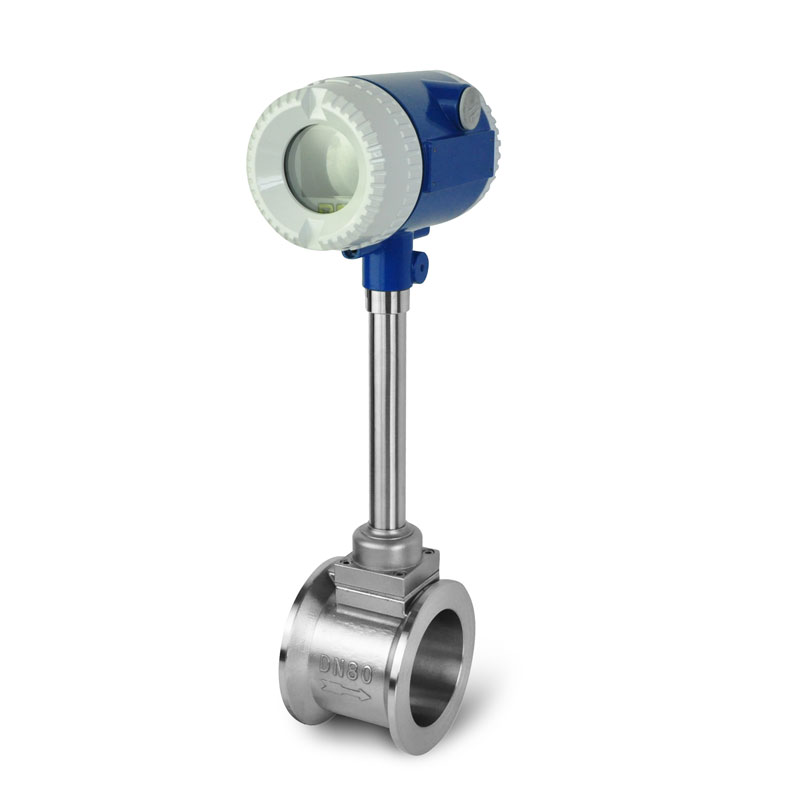

مقياس تدفق تدفق دوامة لقياس معدل تدفق غاز الوقود

تُستخدم عدادات تدفق التوربينات على نطاق واسع في قياس الوسائط التالية: البترول، والسوائل العضوية، والسوائل غير العضوية، والغازات المسالة، والغازات، والسوائل المبردة. ويمكن استخدام توربينات الغاز لقياس الهواء، والأكسجين، والنيتروجين، والغاز الطبيعي، والهيدروجين، وغاز البترول المسال، وغازات المداخن، والميثان، والبيوتان، والكلور، والغاز الحيوي، وثاني أكسيد الكربون، والأسيتيلين، والفوسجين، وغيرها.

✔ محطات الغاز في المناطق الحضرية، وعدادات تجارة الغاز في خطوط الأنابيب، ومحطات إعادة تعبئة الغاز الطبيعي المضغوط.

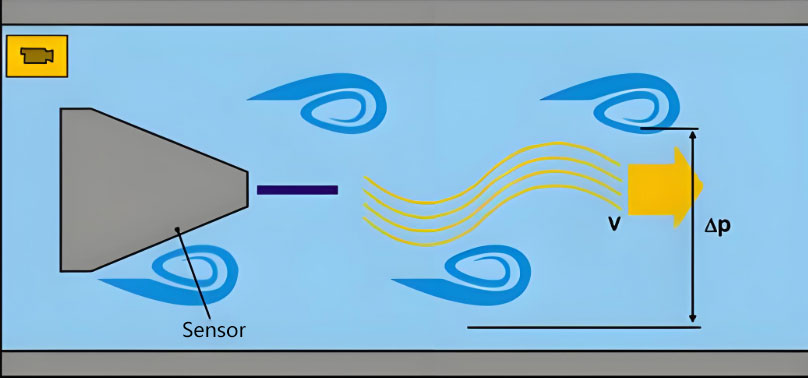

كيف يعمل مقياس تدفق الدوامة للغاز الطبيعي؟

يضع مقياس تدفق الدوامات جسمًا غير انسيابي، وهو عبارة عن قضيب انفصال دوامات، في مجرى الغاز. وعندما يتدفق الغاز الطبيعي من خلاله، تنفصل الدوامات بالتناوب من كل جانب، مُشكّلةً نمطًا منتظمًا يُعرف باسم شارع دوامات كارمان. ضمن نطاق محدد لرقم رينولدز، يتناسب معدل انفصال الدوامات طرديًا مع سرعة التدفق. يحوّل المقياس هذا المعدل مباشرةً إلى تدفق حجمي. بالنسبة للغاز الطبيعي، يُبلغ نموذج مزود بتعويض مدمج لدرجة الحرارة والضغط عن الحجم القياسي بوحدة متر مكعب قياسي في الساعة.

انظر مقياس تدفق دوامي من سلسلة STLU لتطبيقات الغاز والبخار والسوائل.

ميزة جهاز إرسال تدفق الدوامة:

✔ الهيكل بسيط ومتين، ومقياس تدفق الغاز الطبيعي من النوع الدوامي أرخص من مقاييس التدفق الكتلي ومقاييس تدفق التوربينات.

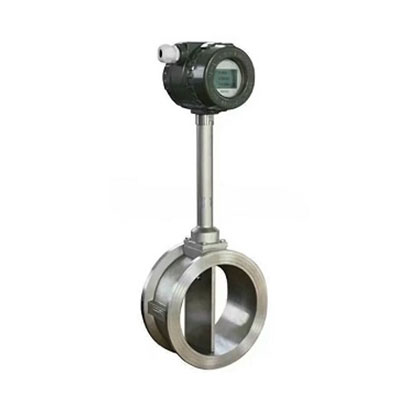

Vortex flow meter construction sensor is simple but robust

✔ الصيانة مريحة وسهلة
✔ مناسب لمجموعة واسعة من السوائل، مثل السوائل والغازات والأبخرة والسوائل القابلة للامتزاج جزئيًا
✔ قياس الغاز الطبيعي بدقة عالية، عادةً ±1%R ~ ±2%R
✔ نطاق واسع لخفض التردد، يصل إلى 20:1~10:1
✔ إشارة تردد نبضي للإخراج، مناسبة للقياس الكلي والاتصال بالكمبيوتر، بدون انحراف صفري، خيار مع 4-20 مللي أمبير، RS485 MODBUS
✔ يُعد مقياس التدفق الدوامي أفضل لتصنيفات الضغط المتوسطة إلى العالية، كما أن قياس الغاز الطبيعي عالي الضغط يكون أكثر استقرارًا.

Disadvantages of vortex flow meter for natural gas:

× غير حساس لمعدل التدفق المنخفض: تؤدي معدلات التدفق الصغيرة إلى أخطاء كبيرة، بينما يتمتع مقياس التدفق الكتلي الحراري بأداء أفضل في قياس الغاز الطبيعي بمعدل تدفق صغير.
× تداخل الاهتزازات: يمكن أن يؤدي اهتزاز خط الأنابيب بسهولة إلى إشارات خاطئة.
× مطلوب قسم أنبوب مستقيم (الأمام 10D، الخلف 5D): متطلبات مساحة تركيب عالية.

Typical applications for inline vortex type natural gas flow meter:

مراقبة غلايات الغاز الصناعية، والتحكم في عمليات خطوط الأنابيب ذات الضغط المتوسط ​​والعالي (تسوية غير تجارية).

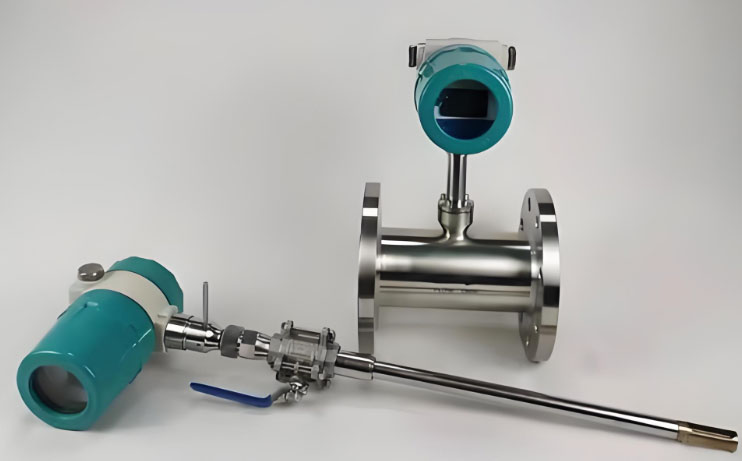

In-line thermal gas flow meter for measuring natural gas mass flow

How in line thermal mass flow meters ( TMF)  works for natural gas?

استناداً إلى قانون الانتشار الحراري، يعمل عنصر التسخين ومستشعر درجة الحرارة معاً. فعندما يتدفق الغاز، فإنه ينقل الحرارة، ويتناسب فرق درجة الحرارة طردياً مع معدل تدفق الكتلة، مما يقيس معدل تدفق كتلة الغاز بشكل مباشر.

Thermal gas flow meters measure natural gas with the following advantages:

✔ خيار مقياس تدفق الكتلة الحرارية المدمج مع وصلة ملولبة أو رقاقة أو شفة
✔ يمكنه قياس تدفق كتلة الغاز الطبيعي مباشرة دون الحاجة إلى تعويض أو تصحيح درجة الحرارة والضغط.
✔ يحافظ مقياس تدفق الغاز الحراري على دقة القياس على المدى الطويل
✔ يمكن الكشف عن الغاز الطبيعي بمعدل تدفق منخفض بإشارة عالية الحساسية، ويمكنه الكشف عن تدفق الغاز الطبيعي المنخفض حتى 0.1 م/ث، وهو مناسب للكشف عن التسرب.
✔ فقدان جهد منخفض للغاية: مكونات تدفق غير معاقة، وفقدان ضغط منخفض، مما يوفر الطاقة

Disadvantages of TMF flow meter for natural gas:

× الخوف من بقع الرطوبة/الزيت: يمكن أن يتسبب تلوث المسبار في حدوث انحراف.
× غير مناسب للضغط العالي (عادةً)<40 bar).
× دقة متوسطة (± 1-2٪): لا تستخدم لتسوية المعاملات التجارية.

Typical applications for thermal mass type natural gas flow meter

مراقبة التدفقات الصغيرة لخطوط الغاز الفرعية، وقياس إدارة الطاقة، والتحكم في إمداد الغاز للغلايات الصناعية، وتوزيع خطوط الأنابيب ذات الضغط المنخفض.

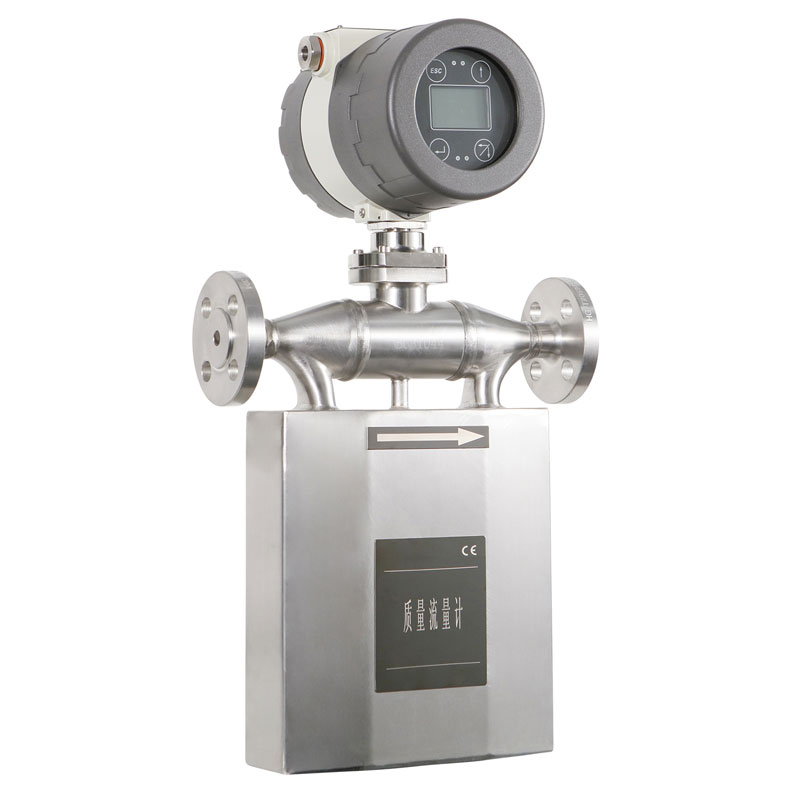

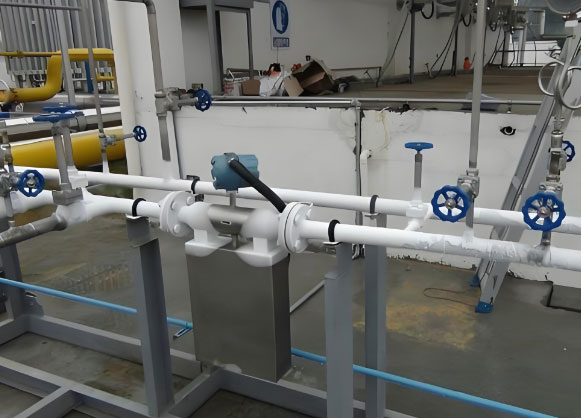

In line Coriolis type flow meter for natural gas
