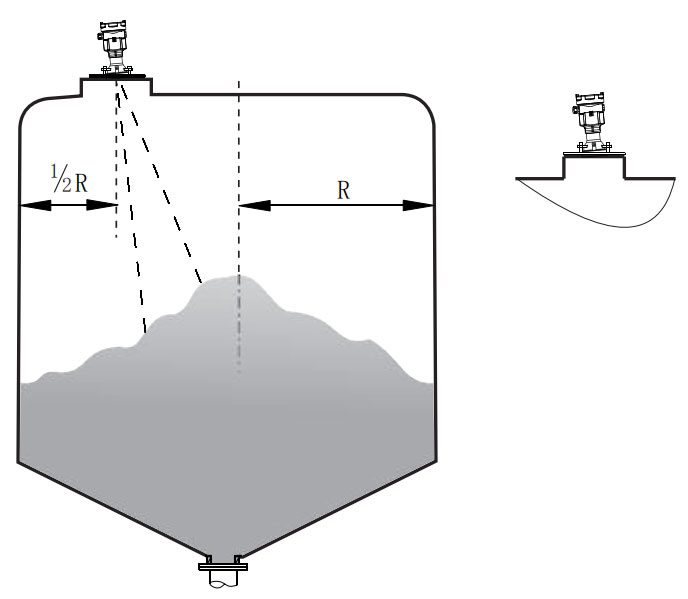

في صناعات معالجة الأخشاب، وتوليد الطاقة من الكتلة الحيوية، وصناعة الورق، قياس مستوى السائل لطالما شكلت صوامع نشارة الخشب تحديات كبيرة. فهذه المادة التي تبدو بسيطة تنطوي على ثلاثة عيوب رئيسية في قياس مستوى المواد:
1. تداخل الغبار: يتسبب غبار الخشب الناعم في "ضباب القياس" أثناء النقل، ويشكل الغبار المتطاير تحديًا لقياس مستوى رقائق الخشب.
2. زاوية الراحة المتغيرة: تتراوح بين 35° و55° حسب نسبة الرطوبة
3. انخفاض ثابت العزل الكهربائي (ε≈1.8-2.5) مما يتسبب في انعكاس ضعيف للإشارة
4. ظواهر الربط: يؤدي تشابك الألياف إلى تكوين تجاويف وإشارات مستوى خاطئة
- أجهزة إرسال مستوى الموجات فوق الصوتية:
يمتص الغبار الموجات الصوتية، مما يتسبب في انحراف القياس بنسبة تزيد عن 15%
عندما يتراكم نشارة الخشب، تكون الفجوات كبيرة نسبيًا، ويتأثر تأثير القياس بـ مقياس مستوى بالموجات فوق الصوتية فقير.
- أجهزة إرسال الضغط الغاطسة:
تتسبب ألياف الخشب في تشابك المجسات مما يؤدي إلى تلف دائم. تُستخدم أجهزة إرسال الضغط الغاطسة لقياس مستوى السوائل، مثل الماء والديزل وزيت الوقود، وهي غير مناسبة لرقائق الخشب.

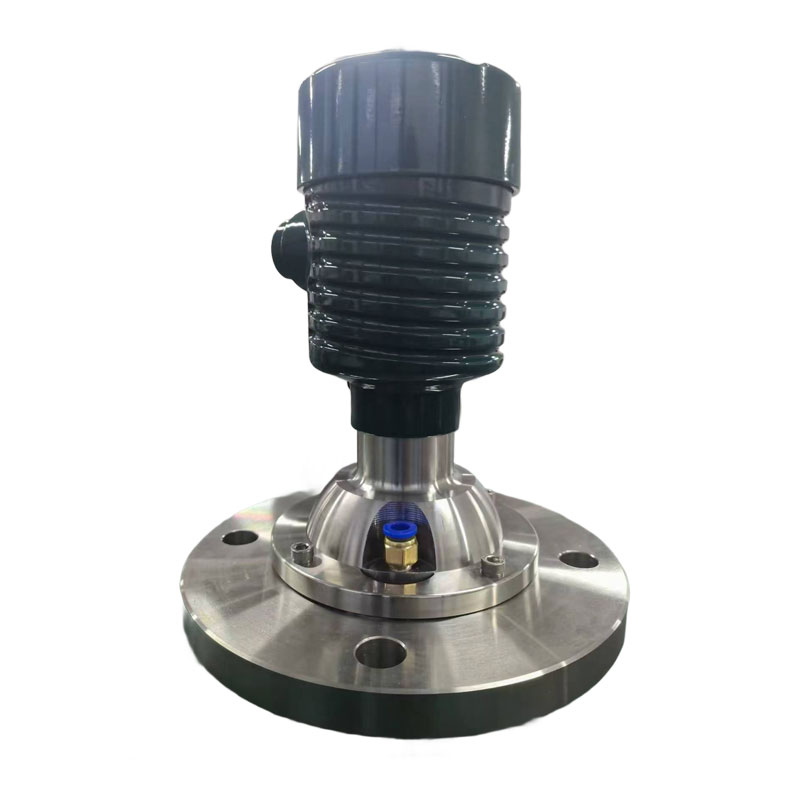

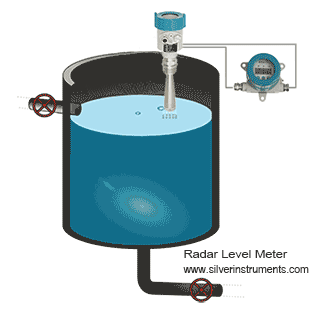

باستخدام تقنية الموجة المستمرة المعدلة التردد (FMCW) مع موجات ميكروية عالية التردد تتراوح بين 78 و82 جيجاهرتز. يتيح الطول الموجي البالغ 3.6 ملم (ثلث طول موجة الرادار التقليدي بتردد 26 جيجاهرتز) بالإضافة إلى زاوية شعاع ضيقة تبلغ 12 درجة تركيزًا دقيقًا.
1. تخترق الموجات الدقيقة عالية التردد سحب الغبار
2. يمنع الشعاع الضيق تداخل الجدار
3. خوارزمية تتبع الأسطح الديناميكية تتعامل مع الأسطح غير المنتظمة
4. تعمل تقنية تحسين الصدى على تعويض الانعكاسات الضعيفة
| المعلمة | الموجات فوق الصوتية | رادار بتردد 26 جيجاهرتز | رادار بتردد 80 جيجاهرتز |
| اختراق الغبار | ≤30% | ≤50% | ≤85% |
| زاوية الشعاع | 12°-15° | 20 درجة | 3°-12° |
| الحد الأدنى لثابت العزل الكهربائي | غير متوفر | ≥2.0 | ≥1.5 |
| الكشف عن الجسور | لا أحد | محدود | ذكي |
- نطاق التردد: 78-82 جيجاهرتز (λ=3.6 مم)
- يمكن أن يصل أقصى مستوى للصومعة إلى 120 مترًا
- الدقة: ±2 مم (حتى في الصوامع التي يبلغ ارتفاعها من 10 إلى 20 مترًا)
- زاوية شعاع قابلة للتعديل: 3°/6°/12° (قابلة للتكوين عبر البرنامج)
- درجة حرارة المعالجة: -40 إلى 200 درجة مئوية (مع واجهة تنقية الهواء)
- مواد الهوائي: PTFE محكم الإغلاق/سيراميك (مضاد للانسداد)
- معالجة الإشارات: 64 طيفًا/ثانية + التعرف على نمط الصدى بالذكاء الاصطناعي
- خرج 4-20 مللي أمبير، مع خيار HART وMODBUS RTU
- زاوية ضبط الشفة العالمية، مناسبة للقياس الصلب، يمكن أن يكون حجم الشفة 3 و4 و5 و6 و8 بوصات.

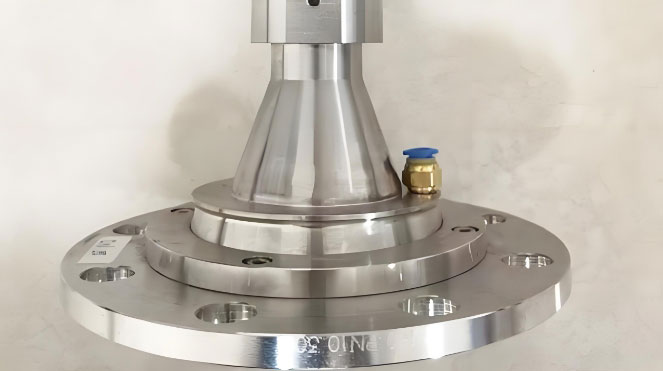

شفة جيمبال لقياس رقائق الخشب الصلب
محطة توليد الطاقة من الكتلة الحيوية تم إنشاؤها بعد تطبيق رادار بتردد 80 جيجاهرتز:
1. زادت استقرارية القياس من 68% إلى 99.2%
2. وفورات الصيانة السنوية: 400,000 يوان صيني
3. تحسن استخدام الصوامع بنسبة 22%
4. القضاء على وقت التوقف المرتبط بالربط
