عدادات تدفق السوائل عالية اللزوجة

قياس التدفق عالي اللزوجة يمثل تحدياً حقيقياً

يُعد قياس تدفق السوائل عالية اللزوجة من أصعب المهام في مجال الأجهزة الصناعية. وتشمل هذه السوائل الزيوت الثقيلة، والأسفلت، والراتنجات، البوليمر يُعدّ دبس السكر سائلاً كثيفاً يصعب ضخه، ويُمثّل تحدياً فريداً لقياسه بدقة. فعلى عكس السوائل منخفضة اللزوجة كالماء والحليب التي تتدفق بسهولة، تتطلب هذه السوائل الكثيفة تقنيات قياس تدفق متخصصة لضمان كفاءة العملية، واتساق المنتج، وإدارة المخزون بكفاءة. وقد يؤدي اختيار جهاز قياس غير مناسب إلى قراءات غير دقيقة، وانخفاضات كبيرة في الضغط، بل وحتى فشل القياس تماماً.

مقياس التروس البيضاوي ومقياس كوريوليس لقياس السوائل عالية اللزوجة

يمكن استخدام مقاييس التدفق ذات التروس البيضاوية ومقاييس التدفق الكتلي Coriolis بكفاءة مع السوائل عالية اللزوجة. تتمتع هذه المقاييس بدقة عالية في قياس السوائل اللزجة، على سبيل المثال عند قياس معدل تدفق شراب الفركتوز. يتميز مقياس التدفق Coriolis بأداء متميز في قياس مختلف أنواع الوسائط، وبات الآن من أكثر الأجهزة طلباً من عملائنا. كما يمكن لمقياس التدفق الكهرومغناطيسي قياس الوسائط الموصلة ذات اللزوجة العالية. لكن عملياً، لا يُستخدم المقياس الكهرومغناطيسي بكثرة للسوائل عالية اللزوجة لأن معظم هذه التطبيقات تشمل سوائل الهيدروكربونات ذات الموصلية المنخفضة. Silver Automation Instruments هي مورد لأجهزة قياس تدفق السوائل عالية اللزوجة من الصين، ونرحب بتواصلكم معنا للحصول على أسعار تنافسية لهذه المقاييس.

مقياس تدفق اللزوجة العالية - مقياس كوريوليس

مميزات مقياس كوريوليس للسوائل عالية اللزوجة

• حالياً، أقصى لزوجة تدفق قمنا بقياسها بمقياس كوريوليس تبلغ 500000 سنتي بواز.

• مقياس كوريوليس لدينا الآن لديه العديد من التطبيقات الناجحة في قياس القار ودبس السكر ومعدل تدفق النفط الخام الثقيل وغيرها.

• قياس مباشر لتدفق الكتلة والكثافة ودرجة الحرارة بواسطة حساس واحد فقط.

• قادر على اكتشاف معدلات التدفق المنخفضة جداً.

• دقة قياس عالية جداً.

• لا يتطلب تهيئة للتدفق، ولا يحتاج إلى خطوط أنابيب مستقيمة عند التركيب.

عيوب مقياس تدفق كتلة كوريوليس

• حساس للاهتزازات المحيطة.

• لا يمكن استخدامه لقياس الوسائط شديدة التآكل.

• تكلفته مرتفعة نسبياً.

• غير مناسب لقياس معدل تدفق الغاز منخفض الكثافة.

• انخفاض في الضغط يرتفع بشكل ملحوظ مع زيادة اللزوجة.

مقياس التروس البيضاوي لقياس السوائل عالية اللزوجة

مميزات مقياس تدفق التروس البيضاوي للسوائل عالية اللزوجة

• مصمم أساساً للاستخدام مع السوائل عالية اللزوجة، لقياس تدفق الزيوت والبنزين والديزل والعصائر والوقود.

• نتائج عالية الدقة على نطاق واسع من اللزوجة، ويمكنه قياس السوائل بلزوجة تصل إلى 2000 سنتي بواز.

• انخفاض ضغط منخفض.

• يمكن أن يعمل بدون طاقة خارجية، فقط بسجل ميكانيكي لعرض التدفق اللحظي والتدفق الكلي، والآن تقوم Silver Automation Instruments بتطوير مقياس تدفق التروس مع أجهزة إرسال ذات نبض أو اتصال 4-20mA وبروتوكولات HART وRS485.

• تكلفة أقل بمادة الصلب الكربوني مقارنةً بسعر مقياس تدفق كوريوليس.

• سهل التركيب ولا يحتاج إلى خط أنابيب مستقيم، ويمكن تركيب العداد في مناطق ضيقة.

محددات مقياس الجريان بالتروس

• خيار سيئ للمياه، لأن المادة الرطبة المصنوعة من الفولاذ الكربوني معرضة للصدأ، وكذلك زيادة انزلاق السوائل.

• المقياس ضخم وثقيل، مما يزيد من تكاليف الشحن عند التوصيل.

• تكلفة مرتفعة نسبياً لمقاييس تدفق التروس الكبيرة المصنوعة من الفولاذ المقاوم للصدأ.

• ليس مناسباً لقياس تدفق السوائل متعددة المراحل مثل استخدامه كمقياس تدفق المبردات.

• المزيد من الأجزاء المتحركة تحتاج إلى صيانة دورية، ويمكن أن تتضرر بسبب اندفاعات التدفق أو فقاعات الغاز.

• ترك رسالة راسلنا عبر البريد الإلكتروني

  سنتصل بك خلال 24 ساعة..

  *البريد الإلكتروني

  الهاتف

  *المحتوى

  Leave this field empty

  إرسال

• High Cost: They are the most expensive flow meter technology, representing a significant initial investment.
• Pressure Drop: The design of the vibrating tubes can cause a pressure drop, which increases sharply with viscosity and may require more powerful pumps.
• Vibration Sensitivity: They can be sensitive to external pipe vibrations if not installed and supported correctly.

Oval Gear Flow Meters: The Reliable Choice for Clean Viscous Liquids

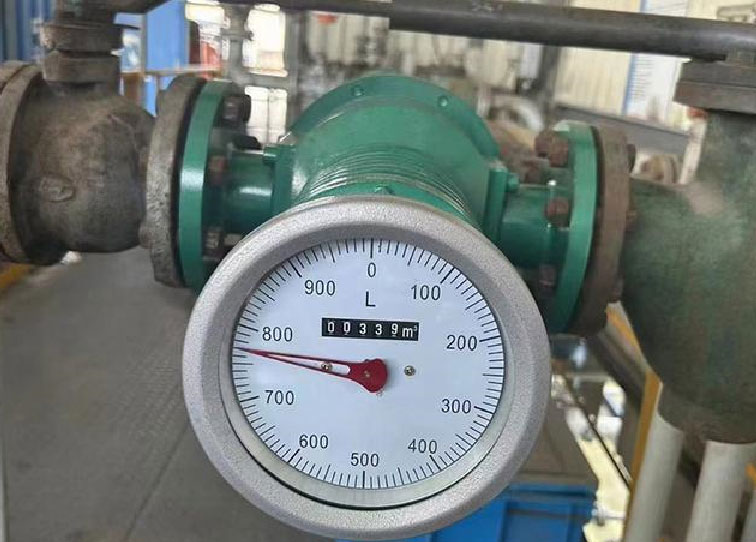

Oval gear flow meter for high viscosity liquid measurement



Oval Gear meters are a type of Positive Displacement (PD) flow meter. They function like a highly precise fluid engine, using two interlocking gears to trap and pass a precise, known volume of liquid with each rotation. Because they directly measure volume, they are highly accurate and largely unaffected by the fluid's viscosity.

Advantages of Oval Gear Meters for High Viscosity Fluids:

• High Accuracy: They offer excellent accuracy (typically ±0.5%) across a wide range of viscosities.
• Low Pressure Drop: They are designed to be efficient, creating minimal pressure loss in the system.
• No Power Required: Mechanical versions with a register display can operate without any external power supply, making them ideal for remote or hazardous locations.
• Lower Cost: For clean fluid applications, a carbon steel oval gear meter is a significantly more cost-effective solution than a Coriolis meter.
• Simple Installation: They do not require straight pipe runs and can be installed in tight spaces.

Limitations of Oval Gear Meters:

• Not for Solids: The tight tolerances of the gears mean they are only suitable for clean liquids without suspended particles or solids, which can cause jamming and damage.
• Moving Parts: The rotating gears are subject to wear over time and require periodic maintenance.
• Bulky at Large Sizes: Large-diameter oval gear meters can be very heavy and bulky, increasing shipping and installation costs.

Special Consideration:Small Oval Gear Meters for Low Flow Rates

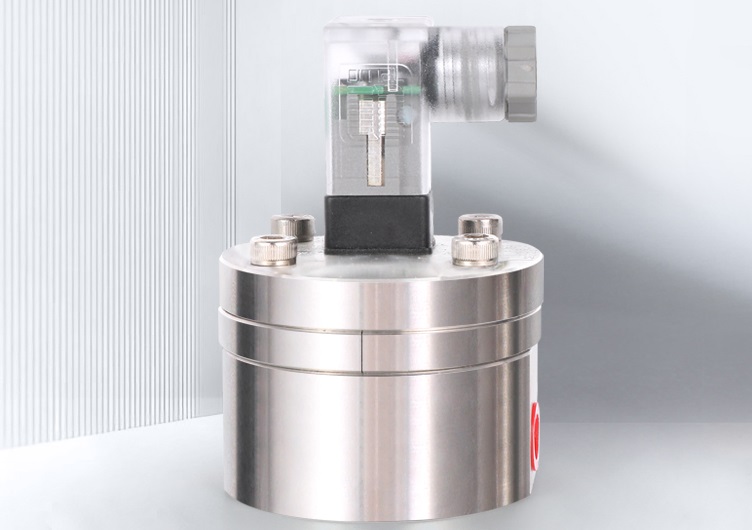

Small flow meter for high viscosity liquid measurement



For applications that require precise measurement of high viscosity fluids at very low flow rates—such as chemical dosing, additive injection, or in laboratory settings—the small oval gear flow meter is an ideal solution. These compact positive displacement meters operate on the same reliable principle as their larger counterparts but are specifically engineered for flow ranges often below 1 L/min. They provide a highly accurate, cost-effective alternative to Coriolis meters for small-volume, high-viscosity applications where the fluid is clean. Below video to show how our small oval gear flwo meter work for the high visocisty liquid flow measurement:

Quick Selection Guide & Comparison Table

Choosing between these two excellent technologies depends on your specific application. Here are three simple rules to guide your decision:

1. For **clean liquids with a viscosity below 2000 cP** where a cost-effective and accurate solution is needed, the **Oval Gear Flow Meter** is often the ideal choice.
2. For fluids with **any level of viscosity** or those **containing solids/slurries**, or when direct **mass flow** measurement is required for critical process control, the **Coriolis Mass Flow Meter** is the superior and necessary solution.
3. For **very low flow rate** applications, both **small Oval Gear meters** and **micro-Coriolis meters** provide excellent, high-accuracy solutions.

High Viscosity Flow Meter Applications by Industry

High viscosity flow meters are essential in a wide range of industries across the globe. Below are some of the most common applications where our instruments provide critical data.

Oil & Gas Industry

Measuring flow of heavy fuel oil, crude oil, alkyd oil and lubricants requires robust meters. Coriolis meters are vital for custody transfer of crude oil, while oval gear meters are a reliable choice for fuel dispensing and consumption monitoring.

Food & Beverage Industry

Hygienic Coriolis meters are used to accurately measure the mass of thick food products like chocolate, honey, cream, and syrups, palm kernel oil ensuring consistent recipe batching and product quality.

Chemical Processing

The chemical industry relies on high-accuracy meters for dosing resins,glucose, lecithin, polymers, solvents,grease, paste and other viscous chemicals. The material compatibility of Coriolis and stainless steel oval gear meters is critical in these applications.

Power Generation & Heavy Industry

Precise fuel oil measurement is crucial for efficiency in industrial furnaces and boilers, ensuring optimal combustion and cost control. This often involves thick, pre-heated oils that are easily handled by Coriolis or oval gear meters.

Pulp & Paper Industry

In paper mills, Coriolis meters are used to measure the flow of thick paper pulp slurries and coating chemicals, where other meters would quickly clog and fail.

High Temperature Processes

Many viscous fluids, like asphalt and bitumen, must be measured at extreme temperatures. Our specialized high-temperature flow meters, particularly Coriolis models, are engineered to handle these demanding conditions with exceptional reliability.

Conclusion: Choosing Your High Viscosity Flow Meter

The successful measurement of high viscosity fluids hinges on selecting the right technology for your specific process. While an oval gear meter provides a cost-effective, high-accuracy solution for clean liquids, the Coriolis mass flow meter offers unmatched versatility for the most challenging applications involving slurries, extremely high viscosities, or the need for direct mass measurement.

At Silver Automation Instruments, we specialize in providing robust solutions for even the most difficult flow applications. Our team of experts can analyze your process data and help you choose the ideal instrument to deliver the accuracy and reliability you demand.
