مقياس تدفق الهواء المضغوط 8 بوصة

ما هو مقياس تدفق الهواء المضغوط مقاس 8 بوصات؟

مقياس تدفق الهواء المضغوط 8 بوصات

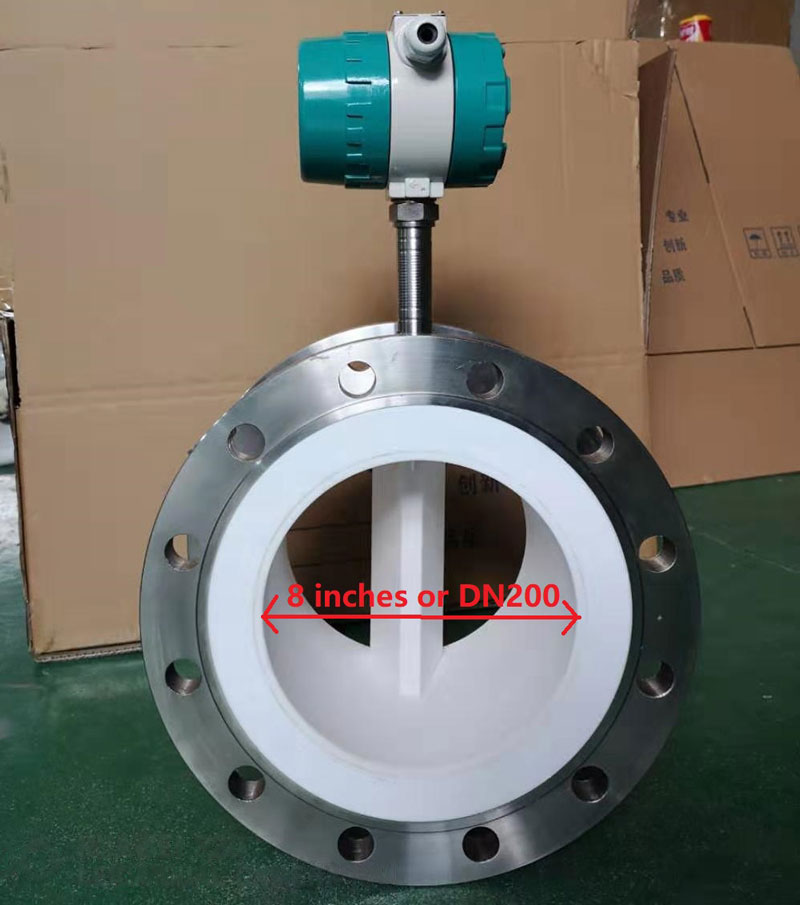

مقياس تدفق الهواء المضغوط بقطر 8 بوصات هو جهاز قياس تدفق بقطر داخلي DN200 (حوالي 200 مليمتر أو 8 بوصات)، مصمم خصيصًا لمراقبة وقياس التدفق اللحظي والتراكمي للهواء المضغوط في خطوط الأنابيب بقطر 8 بوصات. وباعتباره جهازًا مهمًا لقياس تدفق الهواء يربط خط الأنابيب الرئيسي، فإنه يتكيف مع المواقع الصناعية ذات الضغط العالي وتدفق الهواء العالي، مما يوفر أساسًا رئيسيًا لإدارة الطاقة، وحساب التكاليف، وتحسين النظام من خلال بيانات قياس دقيقة. عادةً ما يتم تركيب هذا النوع من مستشعرات تدفق الهواء بقطر 200 مليمتر مباشرةً على خط الأنابيب الرئيسي، وتؤثر نتائج قياسه بشكل مباشر على تقييم استهلاك الطاقة وتحليل كفاءة المعدات في المصنع.

أهمية وتطبيق مقياس تدفق الهواء المضغوط مقاس 8 بوصات

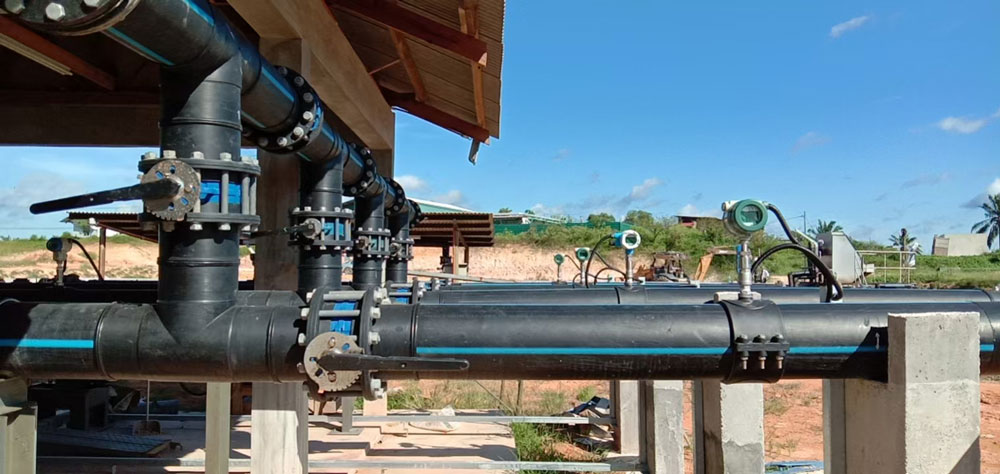

تطبيقات واسعة لمقياس تدفق الهواء المضغوط الصناعي مقاس 8 بوصات

في العديد من المصانع والأنظمة الصناعية، يُعد الهواء المضغوط مصدرًا شائعًا للطاقة ووسيطًا أساسيًا للعمليات، ويمثل استهلاكه نسبة كبيرة من استهلاك الطاقة في المؤسسة. تكمن أهمية مقياس التدفق بقطر 8 بوصات كجهاز رئيسي لقياس التدفق في الأنابيب فيما يلي:

• التحكم في تكلفة الطاقة: قياس الكمية الإجمالية للهواء المضغوط المستخدم بدقة، ودعم تدقيق الطاقة وتقاسم التكاليف.
• مراقبة تسرب النظام : تحديد تسربات خطوط الأنابيب من خلال تقلبات التدفق غير الطبيعية لتقليل هدر الطاقة.
• إدارة كفاءة المعدات: توفر قاعدة بيانات للتحكم في مجموعة ضواغط الهواء وربط المجفف.
• ضمان سلامة العملية: ضمان إمداد مستقر بالغاز لوصلات العملية الحرجة مثل الرش والنقل الهوائي.

التطبيقات النموذجية لمقياس تدفق الهواء المضغوط مقاس 8 بوصات

- خط أنابيب إمداد الغاز الرئيسي للصناعات التحويلية مثل السيارات والصلب والمواد الكيميائية.

- إجمالي قياس مدخل نظام إمداد الغاز المركزي في المنطقة الصناعية.

- أنبوب المخرج الرئيسي وشبكة أنابيب التوزيع الفرعية لمحطة ضغط الهواء.

- سيناريوهات إمدادات الغاز التي تتطلب تسوية تجارية أو محاسبة إدارية مستقلة.

الأنواع الرئيسية لعدادات تدفق الهواء المضغوط مقاس 8 بوصات

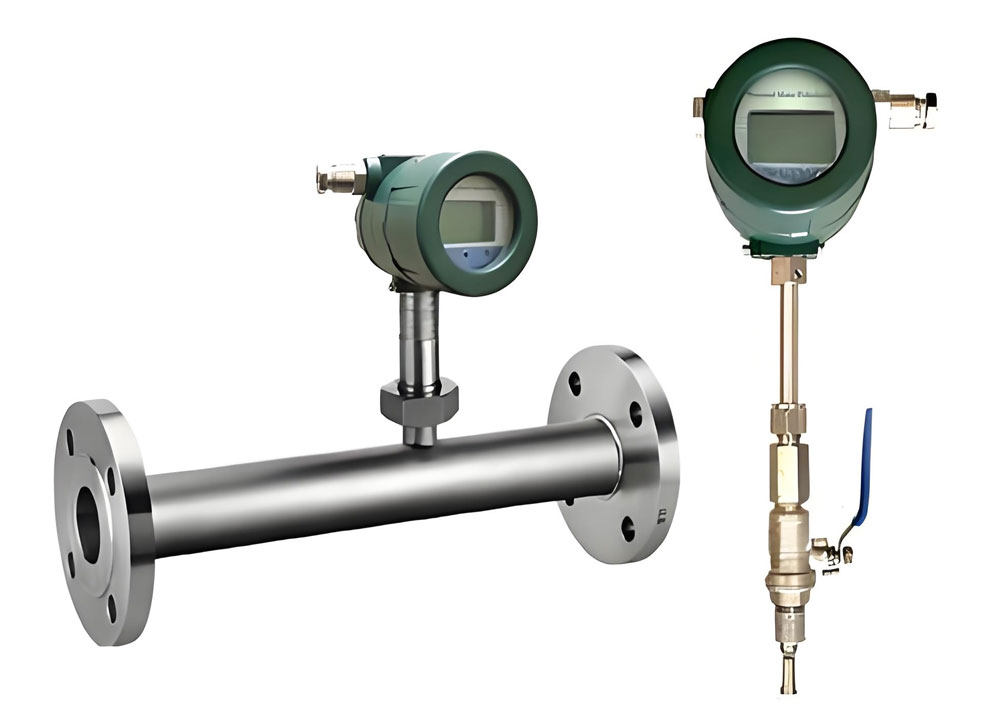

مقياس تدفق هواء مضغوط 8 بوصة من النوع الحراري، يُركّب داخل الخط أو يُدخل فيه.

مقياس تدفق الغاز الحراري رقم 8 بوصة للهواء المضغوط

يعتمد مقياس التدفق الحراري على مبدأ التبادل الحراري عندما يتدفق السائل عبر مستشعر حراري، حيث يقيس معدل تدفق كتلة الغاز مباشرة دون تعويض درجة الحرارة والضغط، وهو مناسب بشكل خاص لقطر الأنابيب الكبير وظروف معدل التدفق المنخفض.

• نوع وصلة الشفة: يتم تركيبها مباشرة بين شفة خط الأنابيب، مع دقة قياس عالية (تصل إلى ± 1٪) وفقدان ضغط منخفض للغاية، وهي مناسبة للقياس المستقر طويل الأجل لخطوط الأنابيب الرئيسية.
• مقياس تدفق الهواء المضغوط من النوع المُدخل بقطر 8 بوصات: يُركّب عبر فتحات الأنابيب، عادةً بفوهات قطرها 3/4 بوصة. يتميز بتكلفة أقل بكثير مقارنةً بمقياس تدفق الهواء ذي الحافة المُدمجة بقطر 200 مم، مع الحفاظ على نفس دقة النوع ذي الحافة (حوالي ± 1.5%).

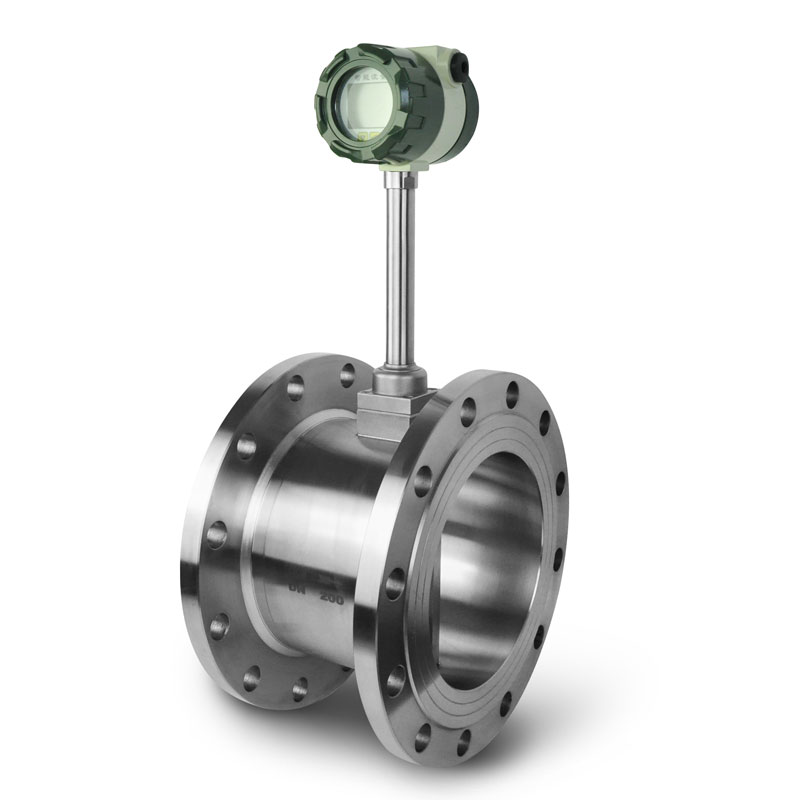

مقياس تدفق دوامي 8 بوصة للهواء المضغوط

مقياس تدفق دوامي مقاس 8 بوصات للهواء المضغوط

يحسب مقياس تدفق الدوامة معدل التدفق الحجمي عن طريق رصد تردد الدوامة المتولدة عند مرور الهواء عبر جسم غير انسيابي. وبفضل مستشعرات درجة الحرارة والضغط المدمجة لتعويض قياس الهواء في الوقت الفعلي، يمكنه إخراج بيانات دقيقة لتدفق الهواء المضغوط في الظروف القياسية.

• -الميزات: هيكل قوي، مقاومة عالية للضغط، مناسب لأنظمة الهواء المضغوط ذات التقلبات الكبيرة أو تصنيف الضغط العالي
• -التطبيق: مناسب للحالات التي تشهد تغيرات متكررة في الضغط وحساسية للتكلفة، ويمكن أن تصل الدقة بعد التعويض إلى ± 1.5٪.
• - يحتوي مستشعر تدفق الدوامة على مستشعر مدمج لدرجة الحرارة والضغط، والذي يمكنه عرض درجة حرارة الهواء المضغوط والضغط وتدفق التشغيل ومعلومات التدفق العادي في شاشة واحدة فقط.

المواصفات الفنية لمقياس تدفق الهواء المضغوط 8 بوصة

ما هو سعر مقياس تدفق الهواء المضغوط مقاس 8 بوصات؟

يُعدّ فرق السعر بين عدادات التدفق مقاس 8 بوصات كبيرًا، ويتحدد بشكل أساسي بالعوامل التالية:

- العلامة التجارية والجودة : تتراوح أسعار العلامات التجارية العالمية الرائدة (مثل إيمرسون وسيمنز) عادةً بين 4000 و10000 دولار أمريكي؛ بينما يتراوح سعر مقياس تدفق الهواء المضغوط الصيني الموثوق به مقاس 8 بوصات (https://www.silverinstruments.com/product/flow-measurement/) بين 1000 و3000 دولار أمريكي تقريبًا. تواصلوا معنا عبر موقع silverinstruments.com للحصول على مقياس تدفق هواء مضغوط مقاس 8 بوصات بأسعار مناسبة.

- مبدأ القياس : تعتبر عدادات التدفق الحراري أغلى بنسبة 30٪ - 50٪ من عدادات التدفق الدوامي بسبب تقنيتها المعقدة.

تكوين الوظائف : ستؤدي الميزات الإضافية مثل تعويض درجة الحرارة والضغط، وبروتوكولات الاتصال (مثل Modbus وHART)، وشهادة مقاومة الانفجار (مقياس تدفق الغاز ATEX)، والدقة العالية من شهادات معايرة ورشة عمل معايرة تابعة لجهة خارجية إلى زيادة السعر.

- طريقة التركيب : وصلة الشفة أغلى من إدخال جهاز إرسال تدفق الهواء 8 بوصة، ولكنها تتمتع بثبات أفضل على المدى الطويل.

كيفية اختيار مقياس تدفق الهواء المضغوط مقاس 8 بوصات بشكل صحيح ؟

استراتيجية الاختيار المقترحة: ينبغي مراعاة متطلبات الدقة، وقيود الميزانية، وتكاليف الصيانة على المدى الطويل بشكل شامل. بالنسبة للوحدات الرئيسية في إدارة الطاقة، يُوصى باختيار عدادات تدفق حراري عالية الدقة أو عدادات تدفق دوامية مُعوضة؛ أما بالنسبة لسيناريوهات المراقبة العامة، فيمكن اختيار عدادات تدفق دوامية محلية الصنع ذات فعالية عالية من حيث التكلفة.

من خلال الاختيار والتطبيق المعقولين، فإن مقياس تدفق الهواء المضغوط مقاس 8 بوصات ليس مجرد أداة قياس صناعية فحسب، بل هو أيضًا دعم تقني مهم للمؤسسات لتحقيق إدارة دقيقة للطاقة وتعزيز التنمية المستدامة.
