مقياس تدفق كتلة الهواء المضغوط

ما هو مقياس تدفق كتلة الهواء المضغوط؟

مقياس تدفق كتلة الهواء المضغوط، ببساطة، هو جهاز يقيس مباشرةً كمية الهواء المتدفق عبر الأنابيب بالكيلوغرامات، بوحدات قياس مثل كجم/ساعة أو طن/ساعة. وهو يختلف عن مقاييس التدفق الدوامية أو مقاييس التدفق ذات الفتحة التقليدية، التي تقيس التدفق الحجمي (م³/ساعة). يتفاوت هذا التدفق بشكل كبير في أنظمة الهواء المضغوط، لأن حجم الهواء المضغوط يتغير بشكل ملحوظ مع الضغط ودرجة الحرارة، بينما تبقى كتلته ثابتة. على سبيل المثال، قد يختلف استهلاك الهواء المضغوط من "متر مكعب (م³)" عند ضغوط مختلفة بعدة مرات، لكن "الكيلوغرامات (كجم)"، التي تمثل تدفق الكتلة، تبقى ثابتة بشكل أساسي. لذا، في الحالات التي تكثر فيها تقلبات الضغط في الهواء المضغوط، يعكس قياس معدل تدفق الكتلة بدقة استهلاك الطاقة الفعلي.

لماذا تكون قياسات تدفق الهواء المضغوط غير دقيقة دائمًا؟

تتضمن الأسباب الأكثر شيوعًا لعدم دقة قياس أنظمة الهواء المضغوط ما يلي: أولًا، تقلبات الضغط ودرجة الحرارة. تكتفي العديد من المواقع بتركيب مقياس ضغط عند مخرج مقياس التدفق، متجاهلةً تغيرات الكثافة الناتجة عن تغيرات الضغط في المنبع، لا سيما في الأنظمة التي تتصل فيها ضواغط هواء متعددة بالتوازي أو التي تتعرض للتحميل والتفريغ بشكل متكرر. ويُعد تأثير درجة الحرارة بالغ الأهمية أيضًا، إذ قد تختلف قراءات الأنابيب الداخلية والخارجية بأكثر من 10% بين الصيف والشتاء.

يلي ذلك اضطراب خطوط الأنابيب. المشكلة الأكثر شيوعًا في الموقع هي تركيب عدادات تدفق الهواء المضغوط مباشرةً بعد الأكواع أو الصمامات أو المخفضات. بعد مرور الهواء عبر هذه المكونات، يتولد دوامات عنيفة، مما يستدعي استخدام جزء مستقيم من الأنبوب بطول كافٍ (عادةً ما يتطلب قطرًا يعادل عشرة أضعاف قطر الأنبوب السابق وخمسة أضعاف قطر الأنبوب اللاحق) لاستعادة التدفق السلس. تقوم العديد من المصانع بتركيب حساسات تدفق الهواء على بُعد أمتار قليلة من مخرج ضاغط الهواء لتوفير الوقت، لكن القراءات تقفز بشكل حاد.
علاوة على ذلك، يوجد ماء التكثيف ورذاذ الزيت. يحمل الهواء المضغوط حتمًا الزيت والماء، وإذا التصقت هذه الشوائب بالمستشعر، وخاصة مسبار مقياس التدفق الحراري، فإنها ستؤثر بشكل خطير على خصائص تبديد الحرارة، مما يؤدي إلى انحراف القراءة أو حتى تلف الجهاز. تكتفي العديد من المواقع بتركيب المرشحات في خط الأنابيب الرئيسي فقط، متجاهلةً الترشيح الثانوي أمام الفروع أو الأجهزة.

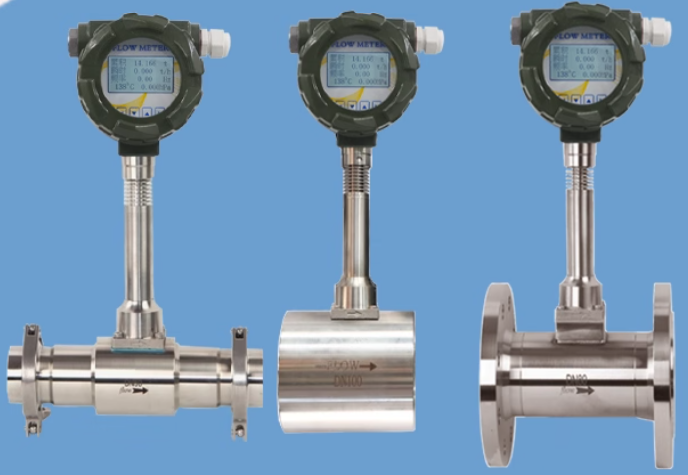

كيفية اختيار مقياس تدفق كتلة الهواء المضغوط المناسب؟

نطاق تدفق الهواء المضغوط وحجم خط الأنابيب ودرجة حرارة التشغيل والضغط

يتطلب الاختيار أولاً تحديد قطر الأنبوب ونطاق التدفق. يجب أن يتضمن نطاق التدفق ثلاث قيم: الحد الأدنى، والمتوسط، والحد الأقصى، وخاصة الحد الأدنى للتدفق، حيث تشهد العديد من مستشعرات تدفق الهواء المضغوط انخفاضًا حادًا في الدقة عند معدلات التدفق المنخفضة. ثانيًا، يجب مراعاة ضغط التشغيل ودرجة الحرارة ليس فقط بناءً على القيم التقليدية، بل أيضًا بناءً على ظروف التشغيل القصوى.

غالباً ما يتم تجاهل جودة الهواء.

لتوضيح نقطة ندى الضغط ومحتوى الزيت في النظام، يمكن لمعظم عدادات التدفق التعامل مع الهواء الذي يقل عن معيار ISO 8573-1 الفئة 2 (نقطة ندى الضغط -40 درجة مئوية، محتوى الزيت ≤ 0.1 ملغم/م³)؛ إذا كان أكثر رطوبة أو زيتية، فمن الضروري اختيار مستشعر تدفق هواء بتصميم مقاوم للتلوث.

هواء مضغوط رقمي بمخرجات تناظرية أو اتصال رقمي

تُحدد إشارة الخرج وفقًا لنظام التحكم: يُعد خرج التيار التناظري 4-20 مللي أمبير الأكثر شيوعًا، بينما يُناسب بروتوكول Modbus RTU جمع البيانات، ويُسهّل بروتوكول HART عملية تصحيح الأخطاء في الموقع. لا داعي للسعي وراء الدقة المطلقة؛ ففي مراقبة استهلاك الطاقة، غالبًا ما تكون قابلية التكرار بنسبة ± 1.5% أكثر عملية من دقة ± 1%.

مقياس التدفق الحراري لقياس تدفق كتلة الهواء المضغوط

مقياس تدفق الكتلة الحرارية للهواء المضغوط

مبدأ

تُعدّ مقاييس التدفق الكتلي الحراري مناسبةً بشكلٍ خاص للهواء المضغوط لأنها تقيس معدل التدفق الكتلي مباشرةً. المبدأ بسيط: يوجد مستشعران للحرارة على المجس، أحدهما يُسخّن والآخر يقيس درجة حرارة تدفق الهواء. عندما يتدفق الهواء، فإنه يمتص الحرارة، وكلما زاد معدل التدفق، زادت سرعة تبديد الحرارة. ويمكن حساب معدل التدفق الكتلي بتغيير قدرة التسخين.

المزايا

تتمثل ميزته الأبرز في عدم حاجته إلى تعويض الضغط ودرجة الحرارة (في الحالات التي يكون فيها الضغط مستقرًا نسبيًا)، وحساسيته الفائقة لمعدلات التدفق المنخفضة، حيث تصل نسبة التخفيض إلى 100:1، ما يُمكّنه من رصد سرعة رياح خفيفة تبلغ 0.1 متر في الثانية، وهو أمر بالغ الأهمية في كشف التسربات. إلا أنه حساس للغاية، إذ يتأثر بالماء والزيت والغبار. وفي حال رداءة جودة الهواء، يكون المسبار عرضة للتلف ويحتاج إلى تنظيف أو حتى استبدال دوري. إضافةً إلى ذلك، يتطلب تركيبه دقة عالية، وقد تحدث أخطاء كبيرة عند عدم كفاية طول الجزء المستقيم من الأنبوب.

ما نوع الهواء المناسب لمقياس التدفق الكتلي الحراري؟

لذا، يُعدّ مقياس التدفق الكتلي الحراري مناسبًا لأنظمة الهواء المضغوط الجافة والنظيفة والمستقرة الضغط، مثل مصادر الهواء النظيف في مصانع الإلكترونيات والأدوية. ولكنه غير مناسب للبيئات الرطبة والزيتية ذات التقلبات الشديدة في الضغط، مثل محطات ضغط الهواء القديمة أو أنظمة تزييت الزيت.

يُعد مقياس التدفق الدوامي المزود بتعويض درجة الحرارة والضغط نهجًا عمليًا في قياس كتلة الهواء المضغوط.

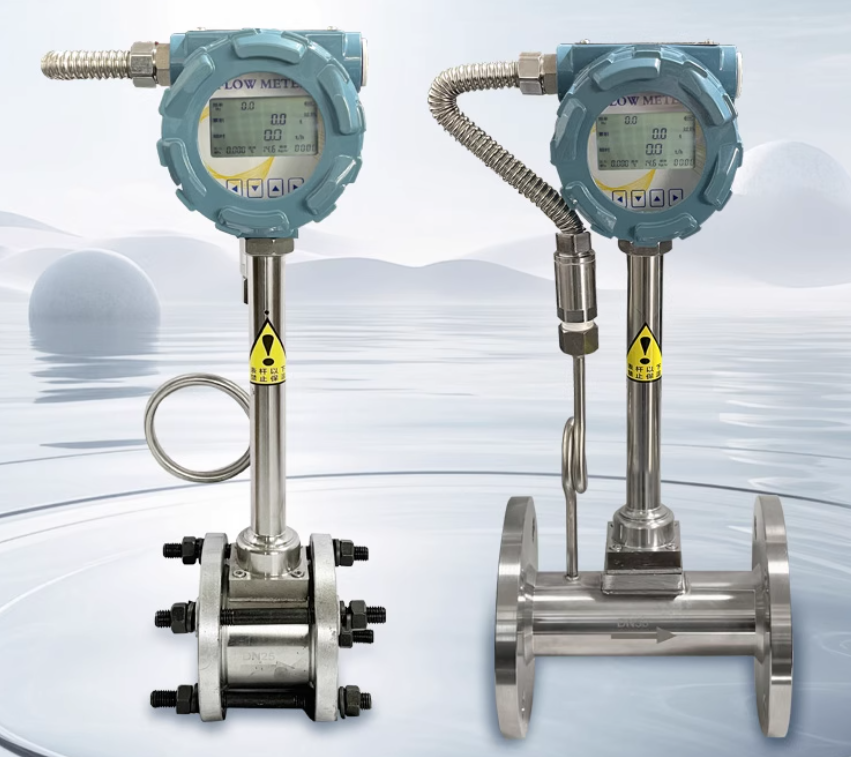

مقياس تدفق دوامي مع تعويض درجة الحرارة والضغط

مبدأ

يعتمد مبدأ عمله على "الدوامة العددية" - فعندما يمر تدفق الهواء حول المجس، يتولد عمود دوامي، ويتناسب تردده طرديًا مع سرعة التدفق. ولكن ما يُقاس هو معدل التدفق الحجمي في ظروف التشغيل، بينما يتغير حجم الهواء المضغوط بشكل كبير مع الضغط ودرجة الحرارة. لذلك، يكمن جوهر الأمر في التعويض: إذ يحتاج مستشعر تدفق الدوامة إلى جمع إشارات الضغط ودرجة الحرارة في الوقت الفعلي، وتحويل معدل التدفق التشغيلي إلى معدل تدفق قياسي (متر مكعب/ساعة) أو معدل تدفق كتلي (كجم/ساعة)، وبذلك تصبح البيانات ذات دلالة.

المزايا

المزايا واضحة: بالمقارنة مع نوع مقياس تدفق الكتلة الحرارية، فهو أكثر مقاومة للأوساخ وأقل حساسية لرذاذ الزيت الشائع والماء المكثف في الهواء المضغوط؛ لا يحتوي على أجزاء متحركة، وهو مستقر ومتين؛ وفعاليته من حيث التكلفة متميزة عند معدلات التدفق المتوسطة إلى العالية.

العيوب

تتضح بعض العيوب أيضًا: فعند انخفاض معدلات التدفق، تقل الدقة عادةً أو حتى تنعدم عند قياس معدل التدفق الذي يقل عن 2-3 م/ث، مما يصعب معه رصد التسريبات الصغيرة؛ كما أنني أخشى من اهتزاز الأنابيب، فإذا كان تردد الاهتزاز قريبًا من تردد الدوامة، فسيؤدي ذلك إلى تداخل في القياسات.

لذا، فهو مناسب للتركيب في خطوط الأنابيب الرئيسية، حيث يكون الضغط ثابتًا ومعدلات التدفق متوسطة إلى عالية، كما هو الحال عند مخرج محطات ضغط الهواء وخطوط الأنابيب الرئيسية في الورش، وذلك لحساب إجمالي الطاقة بدقة. يوفر بيانات مُعَوَّضة ومستقرة وقابلة للمقارنة، مما يجعله الخيار الأمثل اقتصاديًا لقياس النظام.

مقياس تدفق الكتلة المُدخل أم مقياس تدفق الكتلة المُدمج؟

مقياس تدفق كتلة الهواء المضغوط المدمج أو القابل للإدخال؟

يركز هذا بشكل أساسي على مراقبة حجم خط الأنابيب وميزانيته. تكلفة تركيب مقياس تدفق كتلة الهواء المُدخل منخفضة، ولا يتطلب إيقاف الإنتاج أو قطع الأنابيب. يمكن تركيبه في غضون ساعتين بواسطة فريق واحد، مما يجعله مناسبًا جدًا لتجديد خطوط الأنابيب ذات الأقطار الكبيرة التي تبلغ 80 مم أو أكثر. لكن دقته عادةً ما تكون حوالي ± 2% لمقياس تدفق الدوامة المُدخل، ويتأثر بشكل كبير بتوزيع سرعة التدفق. والخبر السار هو أن مقياس تدفق الكتلة الحراري المُدخل ومقياس تدفق الكتلة الحراري المدمج يتمتعان بنفس الدقة.

يتميز النوع المدمج بدقة أعلى (تصل إلى ± 1%) وثبات جيد، ولكنه مكلف، ويصعب تركيبه، ويتطلب قطع الأنابيب. وهو مناسب للمشاريع الجديدة أو الحالات التي تتطلب دقة قياس عالية عند تركيب مقياس تدفق دوامي (مثل تسوية المعاملات التجارية). مبدأ بسيط: بالنسبة للأقطار DN200 وما دون، يُفضل استخدام النوع ذي المقطع الأنبوبي، بينما بالنسبة للأقطار DN300 وما فوق، يتميز النوع القابل للتوصيل بفعاليته من حيث التكلفة.

ماذا لو لم يكن هناك أنبوب مستقيم كافٍ لقياس تدفق كتلة الهواء المضغوط؟

إذا لم تكن هناك أقسام كافية من الأنابيب المستقيمة في الموقع (مثل المساحة المحدودة في غرفة الكمبيوتر)، فهناك العديد من الحلول البديلة: أولاً، تركيب مقوم خط الأنابيب لتشتيت الدوامة وتقليل الحاجة إلى أقسام الأنابيب المستقيمة من 10D إلى 5D؛ ثانياً، نقل مقياس التدفق إلى أسفل المجرى، حتى لو تم استخدام عدة عشرات من الأمتار من خط الأنابيب، ستكون القراءة أكثر استقراراً.

وحدات قياس تدفق الهواء المضغوط

يُعدّ تحويل الوحدات من أكثر العمليات التي قد تُسبب التباسًا. يُشير Nm³/h إلى معدل التدفق القياسي (عند 0 درجة مئوية وضغط جوي واحد)، بينما يُشير m³/h إلى معدل التدفق التشغيلي (عند درجة الحرارة والضغط الفعليين)، أما SCFM فهو وحدة قياس التدفق الأمريكية القياسية بالقدم المكعب في الدقيقة (عند 21 درجة مئوية وضغط جوي واحد). غالبًا ما تُحدد عقود الهواء المضغوط بوحدة Nm³/h، لكن عداد التدفق يُخرج قيمة kg/h أو m³/h الفعلية، والتي تحتاج إلى تحويل بناءً على الضغط ودرجة الحرارة في الوقت الفعلي. يتمثل الحل الأمثل في أن يُخرج عداد التدفق قيمة Nm³/h مباشرةً مع إجراء تعديلات لتجنب أخطاء الحساب اللاحقة.

في نهاية المطاف، لا يُمكن حل مشكلة قياس تدفق كتلة الهواء المضغوط بمجرد شراء جهاز عالي الدقة. إنها عملية هندسية متكاملة، بدءًا من الاختيار والتركيب وصولًا إلى الصيانة، حيث قد تُؤدي كل مرحلة إلى أخطاء. إن فهم المبادئ، وإدراك ظروف التشغيل، وتوحيد عملية التركيب، أمورٌ أكثر أهمية من مجرد السعي وراء دقة الجهاز. في الموقع، غالبًا ما يكون جهاز قياس متوسط الدقة، مُركّب بشكل صحيح، أكثر موثوقية بكثير من مقياس تدفق كتلة الهواء عالي الدقة المُركّب عشوائيًا.
