مقياس تدفق الزيت المضمن

2019/09/13

تقيس عدادات تدفق الزيت المضمنة كمية الزيت التي تمر عبر العداد. يقوم كل مقياس تدفق بنفس الوظيفة ولكنه يحققها بطرق مختلفة. تحافظ قياسات تدفق الزيت على تشغيل المصانع بأمان وتوفر معلومات مراقبة حول الاستخدام والإنتاج.
يأتي الزيت بأشكال عديدة ، من زيت التشحيم السميك ، والزيت الثقيل اللزج ، وزيت الوقود ، وزيت التدفئة ، وزيت المحرك ، وزيت الفرن إلى زيوت الطعام مثل عباد الشمس والزيتون. يتم تثبيت مقياس التدفق المضمن في خط الأنابيب لتوفير قياسات الحجم والعوامل الأخرى.

اختيار مقياس التدفق المضمن

ميزات مقياس التدفق

· المعايير الحيوية لمقياس تدفق الزيت المضمن هي:
· الدقة - إذا كنت بحاجة إلى قياس معدل التدفق والحجم ، فيجب أن يكون دقيقًا.
· التكرار - نفس الشروط تعطي نفس القراءة.
· نسبة هبوط كبيرة - تعطي أكبر مدى بين قياسات التدفق الأقصى والأدنى.
· سلامة الغذاء - إذا تم قياس الزيوت في الصناعات الغذائية ، مثل زيت النخيل والزيوت النباتية.
· الميزانية - تشمل تكلفة الشراء (أو الاستئجار) والتركيب والصيانة ومتوسط العمر المتوقع وتكاليف التشغيل ، مثل الحاجة إلى مصدر طاقة.

operties العلاقات العامة النفط

يعتمد أفضل مقياس تدفق على نوع الزيت والظروف ، حيث ستؤثر العديد من العوامل على طريقة تدفق الزيت عبر الأنبوب. تشمل هذه الميزات:

· الكثافة - هل هو زيت ثقيل أم خفيف.
· اللزوجة - هل هي لزجة كثيفة أم زيت رقيق.
· درجة الحرارة - تعتبر بعض مقاييس التدفق أفضل في قياس السوائل ذات درجة الحرارة العالية.
· الضغط - يتطلب ضخ الزيت عبر الأنابيب درجة من القوة.
· الحالة - هل توجد فقاعات أو جزيئات صلبة في الزيت.
· الملوثات - تغير خصائص الزيت ومعدل التدفق.
· ثبات التدفق - هل هو ثابت أم نابض.
· نطاق معدل التدفق - يعمل مقياس التدفق بين النطاق الأقصى والأدنى للدقة.
· التآكل - يمكن أن تسبب الملوثات في النفط الخام تآكل المكونات الموجودة في مقياس التدفق.

الاستخدام في الموقع

يعتمد اختيار مقياس التدفق الصحيح على الموقع ، وتحتاج بعض مقاييس التدفق إلى مسار مستقيم لتغذية الأنابيب داخل وخارج العداد ومعظمها لا يعمل جيدًا بزاوية. قد تجعل سهولة الصيانة والوصول أحد مقاييس التدفق خيارًا أفضل مقارنةً بآخر للموقع.

أنواع مقياس التدفق المضمن لقياس تدفق الزيت

مقياس تدفق التوربينات - لقياس الزيت النظيف مع اللزوجة المنخفضة

يتكون مقياس التدفق الميكانيكي هذا من توربين يدور بحرية. يتسبب الزيت المتدفق عبر الأنبوب في دوران التوربين. يلتقط المستشعر تردد الدوران وهذا يتحول إلى قياس معدل التدفق. يعطي قطر الأنبوب ومعدل التدفق مقياسًا حجميًا لكل دقيقة.

Turbine Flow Meter-to measure clean oil with low viscosity

الايجابيات:

· منخفض التكلفة
· التثبيت المباشر
· سهل التشغيل
· سهولة الصيانة.

الإضافات C :

· أقل دقة مع زيوت عالية اللزوجة

مقياس التدفق الدوامي لقياس معدل تدفق الزيت

يستخدم مقياس الجريان الدوامي إنشاء دوامات لقياس تدفق الزيت.

الايجابيات:

· أجزاء متحركة قليلة - تآكل أقل وصيانة أقل.
· موثوقة ودقيقة
· يعمل على درجات حرارة عديدة.
· يعمل مع العديد من أحجام المواسير ولكن التكلفة تزداد بالنسبة للأنابيب ذات القطر الأكبر.
· تكلفة تركيب منخفضة.

سلبيات:

· غير دقيق مع الزيوت بطيئة الحركة.
· يحتاج إلى حد أدنى من طول الماسورة المستقيمة قبل وبعد العداد.

يستخدم Coriolis Flow Meter كمقياس تدفق زيت رقمي

يستخدم مقياس تدفق كوريوليس درجة الالتواء المتولدة عندما يتدفق الزيت عبر أنبوب اهتزاز لقياس تدفق الكتلة ، وهو نوع من تدفق كتلة الزيت في الخط

الايجابيات:

· قياسات دقيقة
· صيانة منخفضة للغاية.
· يمكنه أيضًا قياس درجة الحرارة والكثافة.
· موثوق.
· مقياس تدفق الزيت الصحي مع استخدام مواد آمنة للغذاء.
· لا يحتاج إلى أقسام مدخل ومخرج.
· ستعمل في أي من اتجاهي التدفق.
· لا تؤثر درجة الحرارة واللزوجة والضغط على دقة القراءات.
· يمكن أن تعمل على قياس معدل تدفق الزيت عالي اللزوجة

سلبيات:

· أحجام أنابيب أصغر يصل قطرها إلى 8 بوصات كحد أقصى للحصول على أفضل النتائج ، ولكن تتوفر أحجام أكبر مقابل السعر.
· مكلفة.
· يتطلب تركيبًا دقيقًا لتجنب مشاكل الاهتزازات التي تؤثر على القراءات.
· حساس للفقاعات في التدفق مما يؤدي إلى قراءات أقل دقة.

مقياس تدفق التروس البيضاوي لقياس الزيت

يعمل مقياس تدفق التروس البيضاوي على الإزاحة الإيجابية للزيت وهو أحد أكثر مقاييس التدفق دقة.

الايجابيات:

· يعمل الزيت كمواد تشحيم ويوفر ظروف تشغيل مثالية لمقياس التدفق البيضاوي.
· يمكن استخدامه كمقياس تدفق زيت ميكانيكي أو يمكن أن يكون مقياس تدفق مع جهاز إرسال
· تكرار ممتاز.
· دقة ممتازة.
· لا يحتاج إلى أنبوب مستقيم ويتم تركيبه بسهولة في الأماكن الضيقة.
· ممتاز مع زيوت عالية اللزوجة مثل الزيت الثقيل ، الزيت الخام ، زيت التروس
· يوفر قراءة مباشرة ولا يحتاج إلى مصدر طاقة.
نسبة هبوط كبيرة عادة 10: 1

عدد المشتركين:

· الأفضل مع الأنابيب الصغيرة والمتوسطة الحجم لأن البناء ضخم وثقيل.
· نطاق درجات الحرارة محدود لأن التروس تتشوه في درجات الحرارة المنخفضة والعالية.
· يحتاج للعمل بالزيوت النظيفة.
· يسبب الاهتزاز والضوضاء.
· يحتاج إلى نظام تجاوز لاكتشاف العوائق لأن الضغط سوف يتراكم إذا توقفت التروس عن الدوران.

مقياس الدوران لقياس الزيت

مقياس الدوران هو نوع من مقياس التدفق المتغير المساحة يعمل مع تعويم مرجح في أنبوب مدبب عمودي.

الايجابيات:

· منخفض التكلفة
· صيانة منخفضة.
· لا يتطلب مصدر طاقة ولكن لدينا مقياس تدفق VA مع أجهزة إرسال
· مباشرة لقراءة النتائج.
مجموعة ممتازة.
· يوفر قراءات دقيقة بمعدلات تدفق منخفضة.
· واضح لرؤيتها تعمل.
· يعمل مع أي لزوجة زيت - بالعوامة الصحيحة.

عدد المشتركين:

· يقتصر استخدامه على الأنابيب ذات القطر الأصغر.
· عدم القدرة على استخدامه مع الضغط العالي.
· دقة القراءة تتراوح بين 1٪ إلى 10٪ من المقياس.
· صعوبة أتمتة القراءات أو توفير قراءة مستمرة.

مقياس تدفق التوربينات السائلة مع بروتوكول هارت 2019/09/13 مقياس تدفق التوربينات السائلة عبارة عن أجهزة قياس تدفق السعر المنخفض لقياس تدفق سائل نظيف ومنخفض اللزوجة ومنخفض التآكل. يمكن استخدامه للمياه النظيفة والماء الساخن والديزل والبنزين والم ... VIEW
مقياس تدفق زيت التشحيم 2019/09/13 مقياس تدفق التروس البيضاوي هو الحل المثالي لقياس معدل تدفق زيوت التشحيم. مقياس تدفق التروس البيضاوي هو نوع من مقياس تدفق الإزاحة الموجب لقياس معدل تدفق اللزوجة المنخفضة والمتوسطة ... VIEW
مقياس تدفق التوربينات السائلة للويفر 2019/09/13 تم تصميم مقياس تدفق التوربينات السائلة من سلسلة SLW لقياس التدفق الحجمي للسوائل منخفضة اللزوجة في الأنابيب المغلقة. مقياس التدفق التوربيني هو مقياس سرعة يمكنه قياس الوسائط مثل: البنزين ... VIEW
مقياس تدفق العتاد البيضاوي مع نابض 2019/09/13 يمكن أن يحتوي مقياس تدفق التروس البيضاوي من سلسلة LC مع خرج النبض على سجل ميكانيكي مجهز أيضًا بنبض لنقل إشارات النبض لغرض التحكم في العملية الأخرى. مقياس التدفق الذي يحركه التروس هو ... VIEW
مقياس تدفق العتاد البيضاوي مع العودة إلى عداد الصفر 2019/09/13 مقياس تدفق التروس البيضاوي LC مجهز بعداد ميكانيكي يمكن أن يضيف أيضًا وظيفة العودة إلى الصفر. يحتوي هذا النوع من عداد التدفق على عجلات مكونة من رقمين ، أحدهما لتجميع التدفق الكلي ؛ عنث ... VIEW
مقياس تدفق دوامة ذات حواف 2019/09/13 مقياس التدفق الدوامي ذو الحواف من سلسلة STLU-1-B0 هو مقياس تدفق حجمي يقيس معدل التدفق الحجمي للغاز أو البخار أو السائل ، وهو مبدأ دوامة كرمان. وهي تستخدم أساسا لقياس التدفق ... VIEW
مقياس تدفق زيت النخيل 2019/09/13 نحن نوفر مقياس تدفق زيت النخيل من النوع الميكانيكي أو الإلكتروني بتكلفة منخفضة وجودة جيدة. زيت النخيل هو نوع من زيت الطعام ، لذلك يجب أن يكون مقياس التدفق من مادة الفولاذ المقاوم للصدأ ، والعملية ... VIEW
مقياس تدفق كتلة كوريوليس كبير الحجم 2019/09/13 حجم كبير (4 ، 5 ، 6 و 8 بوصات) يوفر مقياس التدفق Coriolis حل دقيق لقياس تدفق الكتلة لتحميل الهيدروكربونات السائبة ، وتطبيقات الغاز الطبيعي المسال / المبردة. حاليًا أجهزة الأتمتة الفضية ... VIEW
مقياس تدفق كوريوليس منخفض التدفق الصغير 2019/09/13 يوفر مقياس التدفق Micro Coriolis قياسًا دقيقًا لتدفق الكتلة لسوائل التدفق المنخفض ، ويمكن أن يصل معدل التدفق إلى 0 ~ 40 كجم / ساعة ، ويتم تشغيله على أساس مبدأ قوة كوريوليس ، والكتلة الصغيرة ... VIEW
مستشعر تدفق التوربينات السائلة SLW-N 2019/09/13 مستشعر تدفق التوربينات SLW-N هو خيار منخفض التكلفة لقياس تدفق سائل نظيف ومنخفض اللزوجة ومنخفض تآكل. يمكن استخدامه للمياه النظيفة ، والماء الساخن ، والديزل ، والحليب ، والمواد الكيميائية المسببة للإدما... VIEW

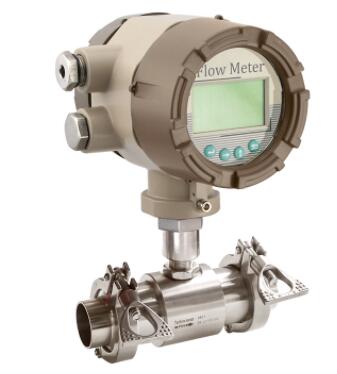

مقياس تدفق زيت فول الصويا 2019/09/13 إنها مناسبة لقياس زيت الصويا في الأنابيب المغلقة. لديها مقاومة تآكل جيدة ، ودقة عالية ، وبناء قوي وأقل سعر ، لدينا مادة الفولاذ المقاوم للصدأ لمستشعر تدفق الزيت ... VIEW
