كيفية اختيار مقياس تدفق الهواء المضغوط المناسب؟

ما الذي يجب الانتباه إليه عند اختيار مقياس تدفق الهواء المضغوط؟

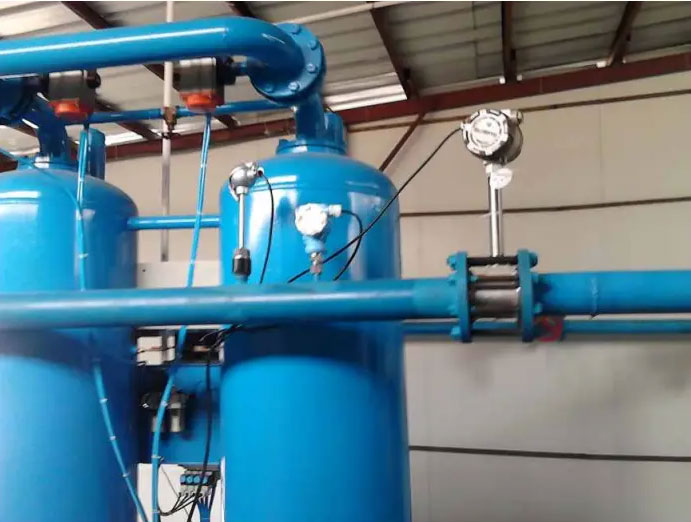

تطبيق مقياس تدفق الهواء المضغوط

يكمن جوهر اختيار مقياس تدفق الهواء المضغوط المناسب في ملاءمته لظروف التشغيل الخاصة به، وتحقيق التوازن بين الدقة والعملية، دون السعي وراء المواصفات العالية بشكل أعمى أو تجاهل نقاط التكيف الأساسية. يقع العديد من المستخدمين في فخ "عدم تطابق المواصفات" و"تجاهل تفاصيل ظروف التشغيل" عند اختيار الطرازات. فيما يلي، وبناءً على سيناريوهات استخدام فعلية، سنشرح بالتفصيل أفكار الاختيار الصحيحة، باستخدام لغة واضحة وسهلة الفهم، ويمكن ترجمتها بسهولة إلى الإنجليزية لاحقًا.

ما هي المعايير الرئيسية لاختيار مقياس تدفق الهواء المضغوط؟

أولاً، من الضروري توضيح المعايير الأساسية لظروف التشغيل الخاصة بكل مستخدم، والتي تُشكل أساس عملية الاختيار. قد يؤدي إغفال أحدها إلى اختيار نموذج غير مناسب. أهم أربعة معايير هي ضغط التشغيل، ودرجة حرارة التشغيل، ونطاق التدفق الفعلي للهواء المضغوط، وحجم خط الأنابيب، ويجب التأكد من جميعها بدقة لتوفير أساس دقيق للاختيار اللاحق.


كيفية اختيار تصنيف الضغط الصحيح لمستشعر تدفق الهواء المضغوط؟

انتبه إلى تصنيف الضغط لمقياس تدفق الهواء المضغوط

يختلف ضغط الهواء المضغوط اختلافًا كبيرًا باختلاف الظروف. فعلى سبيل المثال، يتراوح الضغط المستخدم في المعدات الهوائية التقليدية في الورشة عادةً بين 4 و10 بار، بينما قد يصل الضغط في أنظمة الهواء المضغوط عالية الضغط إلى أكثر من 16 بار. عند اختيار مقياس التدفق، من الضروري التأكد من ضغط التشغيل الفعلي للخط، مع ترك هامش أمان يتراوح بين 5% و10% لتجنب القياسات غير الدقيقة أو تلف المعدات الناتج عن تقلبات الضغط التي تتجاوز النطاق المقنن لمقياس التدفق. تجدر الإشارة إلى أن الضغط المقنن لمقياس التدفق يجب أن يكون أكبر من أو يساوي ضغط التشغيل الفعلي، ولا يمكن تعديله بشكل عشوائي؛ وإلا فقد يتسبب التشغيل طويل الأمد في مشاكل مثل التسرب وانحراف البيانات.

هل تؤثر درجة حرارة التشغيل على الاختيار، وكيف يمكن تحقيق التوافق؟

لا يمكن إغفال درجة حرارة التشغيل. أثناء عملية النقل، تتغير درجة حرارة الهواء المضغوط تبعًا للبيئة وعملية الضغط. تتراوح درجة حرارة التشغيل العادية بين -20 درجة مئوية و80 درجة مئوية. في حالة الهواء المضغوط ذي درجة الحرارة العالية (كما هو الحال بالقرب من مخرج الضاغط)، قد تصل درجة الحرارة إلى أكثر من 100 درجة مئوية، بينما في البيئات ذات درجات الحرارة المنخفضة، قد تكون أقل من -20 درجة مئوية. عند الاختيار، من الضروري مطابقة مواصفات درجة الحرارة المناسبة. عدادات التدفق العادية غير مقاومة لدرجات الحرارة المرتفعة أو المنخفضة. قد يؤدي اختيار العداد الخاطئ إلى تلف المستشعر الداخلي، بل وحتى تشقق الغلاف، مما يؤثر على عمره الافتراضي.

كيف نختار نطاق التدفق المناسب؟ هل قطر الأنبوب هو العامل الوحيد؟

يُعدّ نطاق تدفق الهواء المضغوط بالغ الأهمية، وهو أيضًا أسهل نقطة للخطأ في الاختيار. يكتفي العديد من المستخدمين بالنظر إلى القطر الداخلي للأنبوب، متجاهلين تقلبات التدفق الفعلية، مما يؤدي إلى اختيار مقياس تدفق هواء بنطاق كبير جدًا أو صغير جدًا. تنخفض دقة القياس بشكل كبير عند النطاق الكبير جدًا، وتتشوه البيانات عند انخفاض معدل التدفق. أما إذا كان النطاق صغيرًا جدًا، فإن تجاوزه سيؤدي إلى تلف الحساس (من النوع الدوامي) والتأثير على إمداد الغاز الطبيعي للأنبوب. يُنصح بتزويد موقع silverinstruments.com أولًا بالحد الأدنى والحد الأقصى لمعدل تدفق الهواء المضغوط، بالإضافة إلى معدل التدفق الشائع. عند الاختيار، تأكد من أن معدل التدفق الشائع لمقياس التدفق يقع بين 30% و80% من النطاق. هذا يضمن دقة القياس، ويتعامل مع تقلبات التدفق، ويلبي احتياجات الاستخدام اليومي.

ما هي عدادات التدفق الشائعة الاستخدام للهواء المضغوط؟

بعد ذلك، وبناءً على متطلبات الاستخدام، اختر نوع مقياس التدفق المناسب. تختلف أنواع مقاييس التدفق في سيناريوهات استخدامها وفعاليتها من حيث التكلفة. يوجد حاليًا نوعان شائعان من مقاييس التدفق المستخدمة للهواء المضغوط: مقياس التدفق الدوامي ومقياس التدفق الحراري الكتلي. يتميز مقياس التدفق الدوامي بقدرة عالية على مقاومة التداخل، ومقاومة درجات الحرارة والضغوط العالية، وهو مناسب لقياس الغازات التقليدية في ورش العمل الصناعية، كما أنه سهل الصيانة وذو تكلفة معقولة. أما مقياس التدفق الحراري الكتلي، فلا يتطلب تعويضًا لدرجة الحرارة والضغط، ويتميز بصغر حجمه، وهو مناسب لظروف التدفق والضغط المنخفضين، مثل المختبرات والمعدات الهوائية الصغيرة.

مقياس تدفق الغاز من النوع الدوامي

مقياس تدفق الهواء الدوامي

مقياس تدفق الغاز الطبيعي

مستشعر تدفق الكتلة الحرارية من نوع الإدخال

ما هي الأمور الأخرى المهمة عند اختيار مقياس تدفق الهواء المضغوط؟

وأخيرًا، ينبغي مراعاة سهولة استخدام مقياس تدفق الهواء المضغوط واقتصاديته. على سبيل المثال، إذا كنت بحاجة إلى عرض التدفق في الوقت الفعلي، يمكنك اختيار طرازات مزودة بشاشات LCD. هل تحتاج إلى نقل البيانات عن بُعد باستخدام MODBUS RTU؟ يمكنك اختيار جهاز إرسال تدفق الهواء بمخرج إشارة 4-20 مللي أمبير أو MODBUS RTU لتسهيل التكامل مع نظام التحكم.


أما فيما يتعلق بالصيانة، فينبغي إعطاء الأولوية لعدادات تدفق الهواء المضغوط ذات الهياكل البسيطة وسهولة الفك، مما يمكن أن يوفر الوقت ويقلل من تكاليف الصيانة.

لماذا لا نستخدم مقياس تدفق التوربينات الغازية لقياس الهواء المضغوط؟

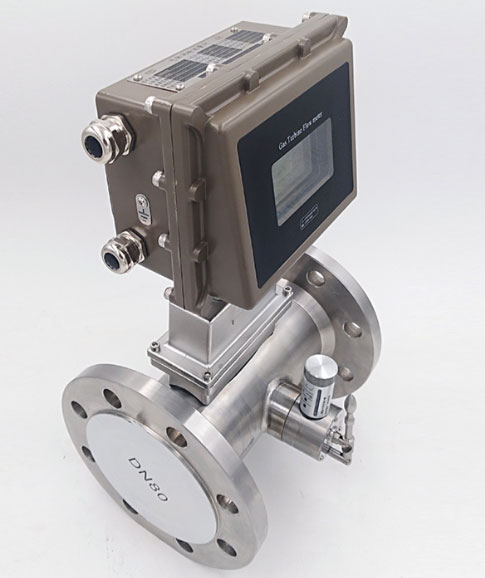

مقياس تدفق التوربينات الغازية غير مناسب للهواء المضغوط

في الواقع، يمكن لمقياس تدفق التوربينات الغازية قياس الهواء المضغوط، وهو ليس عديم الفائدة تمامًا. لكن تكمن المشكلة في استقراره عند الاستخدام طويل الأمد. يحتوي مقياس تدفق التوربينات على أجزاء متحركة داخل أنبوب القياس، فعندما يتدفق الهواء المضغوط بسرعة عالية في الأنبوب، فإنه يزيل الشحم من المحامل الدوارة داخل المقياس. بعد فقدان الشحم، تتآكل المحامل وتتعطل، مما يؤثر على دقة قياس المقياس وقد يتسبب في تعطل الجهاز قريبًا. لا يلبي هذا المقياس متطلبات التشغيل المستمر طويل الأمد في البيئات الصناعية، لذا لا يُنصح باستخدامه.

هل توجد طريقة بسيطة وسهلة التذكر للاختيار؟

باختصار، لا داعي للتعقيد في عملية الاختيار. يكفي أولاً تحديد معايير التشغيل (الضغط، درجة الحرارة، معدل التدفق، قطر الأنبوب)، ثم اختيار طريقة التوصيل، وموقع التركيب، ونوع مقياس التدفق، وأخيراً مراعاة عاملي الراحة والاقتصاد. يمكنك اختيار مقياس تدفق الهواء المضغوط المناسب، الذي لا يضمن دقة القياس فحسب، بل يلبي أيضاً احتياجات الاستخدام على المدى الطويل.
