مقياس التدفق المغناطيسي للمياه

مقياس التدفق المغناطيسي للمياه

ما هو مقياس التدفق المغناطيسي للمياه؟

مقياس التدفق الكهرومغناطيسي للمياه هو أداة تقيس حجم تدفق المياه الموصلة باستخدام قانون فاراداي للحث الكهرومغناطيسي. تتدفق المياه الموصلة في أنبوب القياس غير المغناطيسي المتعامد مع المجال المغناطيسي ، وتتولد القوة الدافعة الكهربية المستحثة المتناسبة مع معدل تدفق الماء في الاتجاه العمودي لاتجاه الماء. يتم تحديد اتجاه القوة الدافعة الكهربائية وفقًا لقاعدة اليد اليمنى. يتم الكشف عن القوة الدافعة الكهربائية المستحثة بواسطة قطبين كهربائيين على اتصال مباشر بالماء ، وينتقل الماء المغناطيسي إلى مكبر الصوت عبر الكابل ، ثم يتم تحويله إلى إشارة خرج موحدة. تم تجهيز أنبوب قياس تدفق المياه الكهرومغناطيسية بملفات الإثارة ، ويتم توفير تيار الإثارة بواسطة محول التدفق الكهرومغناطيسي. يولد تيار الإثارة مجالًا مغناطيسيًا ويمر عبر أنبوب القياس.

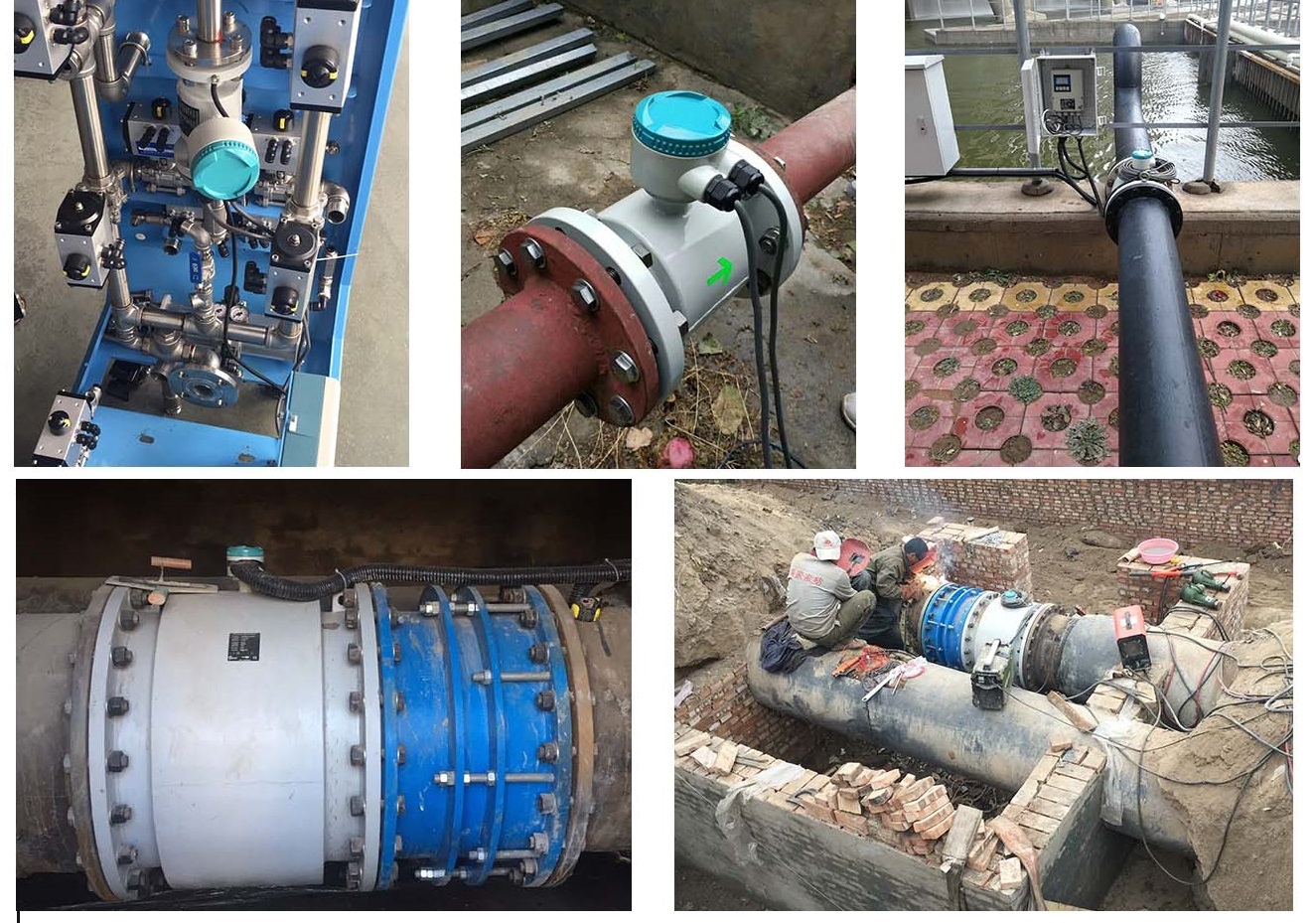

يستخدم مقياس تدفق المياه المغناطيسي

مقياس التدفق المغناطيسي للمياه نشط في العديد من المجالات ، مثل النفط والغاز ومعالجة المياه والصناعات البتروكيماوية والألياف الكيماوية والأغذية والورق والسكر والتعدين والمعادن وإمدادات المياه والصرف الصحي وحماية البيئة والحفاظ على المياه والهندسة الهيدروليكية ، الصلب والمجالات الصناعية الأخرى.
مستشعر التدفق المغناطيسي لمياه الصرف الصحي ، ومقياس التدفق المغناطيسي لمياه الصرف الصحي ، والصرف الصحي لتنظيف عداد المياه من النوع الكهرومغناطيسي ، والمصارف ، ومقياس تدفق المياه من النوع المغناطيسي لقياس تدفق الصرف الصحي ، ومياه حمض البوريك ، ومقياس تدفق المياه الحمضية ، ومقياس تدفق المياه الكهرومغناطيسي المستخدم في المنازل مشروع تنقية المياه ، مقياس تدفق الجاذبية الصناعي ، عداد المياه المحيطة ، جهاز إرسال تدفق من النوع المغناطيسي للغلاية المياه العذبة ، عدادات تدفق مياه الغلايات ، المياه المكثفة ، قياس تدفق المياه الناعمة ، مقياس تدفق المياه المبردة ، مياه الصرف الصحي ، أدوات قياس تدفق مياه الصرف الصحي ، المغناطيسية مقياس تدفق المياه من النوع لمياه البحر ، عداد تدفق المياه المغناطيسية للمياه - الملح ، محلول مائي ، أمين + خليط الماء ، استهلاك مياه الشرب ، مقياس تدفق المياه الملاط (ماء + هيدروكسيد الألومنيوم) ، مقياس تدفق المياه DI + تركيز حمض الكبريت بنسبة 15٪ ، DI ماء + تركيز حمض الفوسفوريك 15٪ ، مقياس تدفق الماء الساخن ، ماء مكثف ساخن ، مقياس ماج لمياه المرافق ، مقياس التدفق الكهرومغناطيسي للمياه مختلطة مع القلوية ، مقياس التدفق EM لمياه التأريض ، وجهاز قياس التدفق من النوع الكهرومغناطيسي لتغذية المياه ، وقياس تدفق الماء المقطر ، وقياس معدل تدفق الماء والبولي يوريثين ، والمواد الكيميائية CIP / RO المياه / الشاي مقياس تدفق المياه ، والمياه العادية نوع تدفق المياه EM متر ، مستشعرات تدفق المياه المغناطيسية لمحطات مياه الأنهار ، تتحد المياه مع الجير ، وعدادات المياه للري ، والمياه مع تعليق اللب المخفف ، إلخ

الأداء الرئيسي لمقياس تدفق المياه من النوع المغناطيسي

  • أ. مستشعر تدفق EM بدون عائق: ليس من السهل حظر مستشعر تدفق Mag ، ويمكن استخدامه لقياس مياه الحمأة الصناعية ، ومياه الصرف الصحي ، ومياه الصرف الصحي ، وما إلى ذلك
  • ب. لا يوجد فقدان للضغط: أنبوب مستشعر مقياس التدفق المغناطيسي السلس دون أي فقد للضغط وتأثير توفير الطاقة ملحوظ.
  • ج. لا يتأثر تدفق حجم الماء المقاس بواسطة مقياس تدفق المياه من النوع المغناطيسي بشكل كبير بالتغيرات في كثافة الماء واللزوجة ودرجة الحرارة والضغط والتوصيل ، مع دقة قياس عالية ، ويمكن لمقياس التدفق الكهرومغناطيسي قياس تدفق المياه في كلا الاتجاهين الأمامي والخلفي.
  • د. لا يحتوي مستشعر التدفق المغناطيسي على أجزاء متحركة ، ويعتمد إثارة موجة مستطيلة منخفضة التردد ، ولا يتأثر بتردد الطاقة ومختلف تداخل المجال الكهرومغناطيسي الشارد في الموقع ، ويعمل بثبات وموثوقية.
  • ه. نسبة النطاق كبيرة ، 20: 1 ، والتي يمكنها تتبع تدفق المياه بشكل كامل ، وقياس التدفق الصغير للمياه بدقة ، ونطاق إعداد معدل التدفق الكامل واسع.
  • F. تكون متطلبات قسم الأنبوب المستقيم الأمامي أقل عند تثبيت مقياس تدفق نوع الماء المغناطيسي: المنبع ≥ 5D ، المصب ≥ 2D ، D هو قطر الأنبوب.
  • يمكن تثبيت مستشعر التدفق المغناطيسي بمرونة: يمكن تثبيت مقياس تدفق المياه المغناطيسي أفقيًا وعموديًا وغير مباشر
  • ح. مقياس تدفق المياه من النوع المغناطيسي له هيكل بسيط وتركيب مناسب وتكلفة صيانة منخفضة.
  • أنا. يعمل جهاز إرسال التدفق المغناطيسي رقميًا بحيث يمكن تسجيل البيانات في نظام الكمبيوتر أو PLC ، ويمكن قياس كل من المياه النظيفة والقذرة (لا تعتمد على الجزيئات الموجودة في الماء لتعمل) ؛

احتياطات عند تركيب واستخدام مقياس تدفق المياه الكهرومغناطيسي

(1) تحتوي مياه الحمأة الصناعية عمومًا على كمية كبيرة من الوسائط الكاشطة ، ومن الأفضل تركيب مستشعر تدفق ماج رأسياً.
(2) لا يمكن تثبيت مستشعر تدفق الماء المغناطيسي على خط أنابيب خالٍ من الاهتزاز.
(3) يجب أن يكون تأريض النظام موثوقًا به.
(4) يجب ملء أنبوب القياس لمقياس تدفق المياه من النوع eletromangetic بالماء بالكامل ؛
(5) اختيار مقياس التدفق الكهرومغناطيسي: يجب فهم نوع الماء من أجل التحديد المعقول لمادة بطانة المستشعر ، مادة القطب الكهربائي ، إلخ.
(6) يجب أن تكون موصلية ماء القياس 5pS / cm ، وخاصة قياس تدفق الماء العسر أو الماء المنزوع المعادن أو الماء المكثف ؛

المواصفات الفنية لمقياس تدفق المياه المغناطيسي

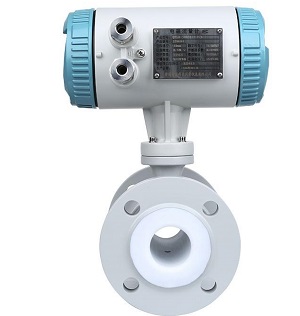

● مقياس التدفق المغناطيسي للمياه يحتوي على العديد من أحجام الاتصال ، وحجم مقياس تدفق المياه للطلب العادي: 3/8 بوصة ، 1/2 بوصة ، 3/4 بوصة ، DN ، 1-1 / 2 "؛ DN25 ، 2 بوصة ، 3 بوصة مقياس المياه ماج ، مقياس تدفق المياه المغناطيسي مقاس 4 بوصات ، 5 بوصات ، 6 بوصات مقياس تدفق المياه EM ، 8 بوصات ، 200 ملم عداد المياه الكهرومغناطيسي ، 10 بوصة ماج متر ، 12 بوصة ، 14 بوصة ، 1000 ملم مقياس تدفق مغناطيسي كامل التجويف. ، إلخ
● فئة الدقة: 0.5 فئة
نطاق درجة حرارة الماء المقاس: -30 ~ 180 درجة مئوية ، يمكن تحويله إلى مقياس تدفق مغناطيسي للماء الساخن أو مقياس تدفق الماء المبرد ؛
● ضغط العمل لمقياس التدفق المغناطيسي: PN16 ، PN25 ، PN40 ، ANSI150LB ، 300 # ، إلخ ، يمكن تخصيص مقياس تدفق المياه المغناطيسي عالي الضغط بواسطة أدوات الأتمتة الفضية.
● يمكن قياس مدى سرعة الماء بمقياس التدفق المغناطيسي: يتوافق نطاق قياس التدفق مع نطاق السرعة من 0.1 إلى 15 م / ث
● مصدر الطاقة: 85 ~ 256VAC ، 45 ~ 63Hz.24VDC ، مقياس تدفق المياه المغناطيسي الذي يعمل بالبطارية
● طول قسم الأنبوب المستقيم قبل وبعد مقياس التدفق الكهرومغناطيسي: المنبع 5D ، المصب 2D.
● اتصال العملية: شفة ASME ، ANSI ، JIS ، DIN ، رقاقة ، لولب ، خيط ، BSP أو NPT ، ثلاثي البرسيم أو مقياس تدفق من النوع المغناطيسي ؛
● إجمالي استهلاك الطاقة لمحول التدفق المغناطيسي: أقل من 20 وات
● درجة الحرارة المحيطة: -25 درجة مئوية ~ 60 درجة مئوية
● مصنع مقياس التدفق المغناطيسي يمكن أن يوفر مقياس التدفق المغناطيسي من النوع المضاد للانفجار ، المنطقة الخطرة 2.Catagory 2. Exd IIB T4 ؛
● يمكن أن يحتوي جهاز إرسال تدفق المياه المغناطيسي الإلكتروني على تيار 4-20mA ، ومخرجات تردد ، و MODBUS RTU ، و HART أو PROFIBUS-DP ، و GPRS ؛

خاتمة

نعلم جميعًا أن عدادات تدفق المياه المغناطيسية هي واحدة من الأمتار القليلة التي يصعب استخدامها أكثر من تصنيعها ، لذلك في عملية قياس مياه الحمأة الصناعية ومياه الصرف والصرف الصحي ، نركز بشكل أساسي على عمليتين: الموثوقية و دقة عدادات التدفق الكهرومغناطيسي. تتضمن موثوقية الأداة جودة موثوقة للأداة وإمكانية صيانتها أو لا تحتاج إلى صيانة. لقد أثبتت الممارسة في السنوات الأخيرة أن مقياس تدفق المياه من النوع الكهرومغناطيسي أصبح بالفعل أداة قياس المياه المفضلة والشائعة في قياس مياه الحمأة الصناعية ، واللب ، والمياه المالحة ، ومياه البحر ، والصرف الصحي ، والمحاليل الكيميائية ، ومعالجة المياه ، والمياه الحمضية ، مياه البحر ، ومياه الجوفية ، والمياه المسببة للتآكل ، ومياه الآبار العادية ، ومياه الأنهار ، ومياه مكافحة الحرائق بسبب نسبة الأداء والسعر المتأصلة فيها. نعتقد أنه مع تطور تكنولوجيا قياس تدفق المياه ، وخاصة التطوير والتطبيق المستمر لمقاييس تدفق المياه من النوع المغناطيسي ، فإنها ستوفر أساسًا أكثر صلابة للقياس الدقيق للمياه الصناعية ، وستكون الآفاق أوسع.
