في حين أن عدادات التدفق ذات الإزاحة الموجبة (PD) الأصغر حجمًا، مثل طرز 2 و3 و 4 بوصات، شائعة، إلا أن عداد التدفق ذي الإزاحة الموجبة مقاس 12 بوصة (DN300) أصعب بكثير في الحصول عليه. قليلٌ من المصنّعين يستطيعون تصنيع عدادات تدفق ذات إزاحة موجبة عالية السعة بأداء موثوق. شركة Silver Automation Instruments هي واحدة منهم. صُمم عداد التدفق الحلزوني مقاس 12 بوصة لدينا للوقود والنفط والنفط الخام والديزل ، مما يوفر قياسًا دقيقًا للحجم للتطبيقات الصناعية المتطلبة.

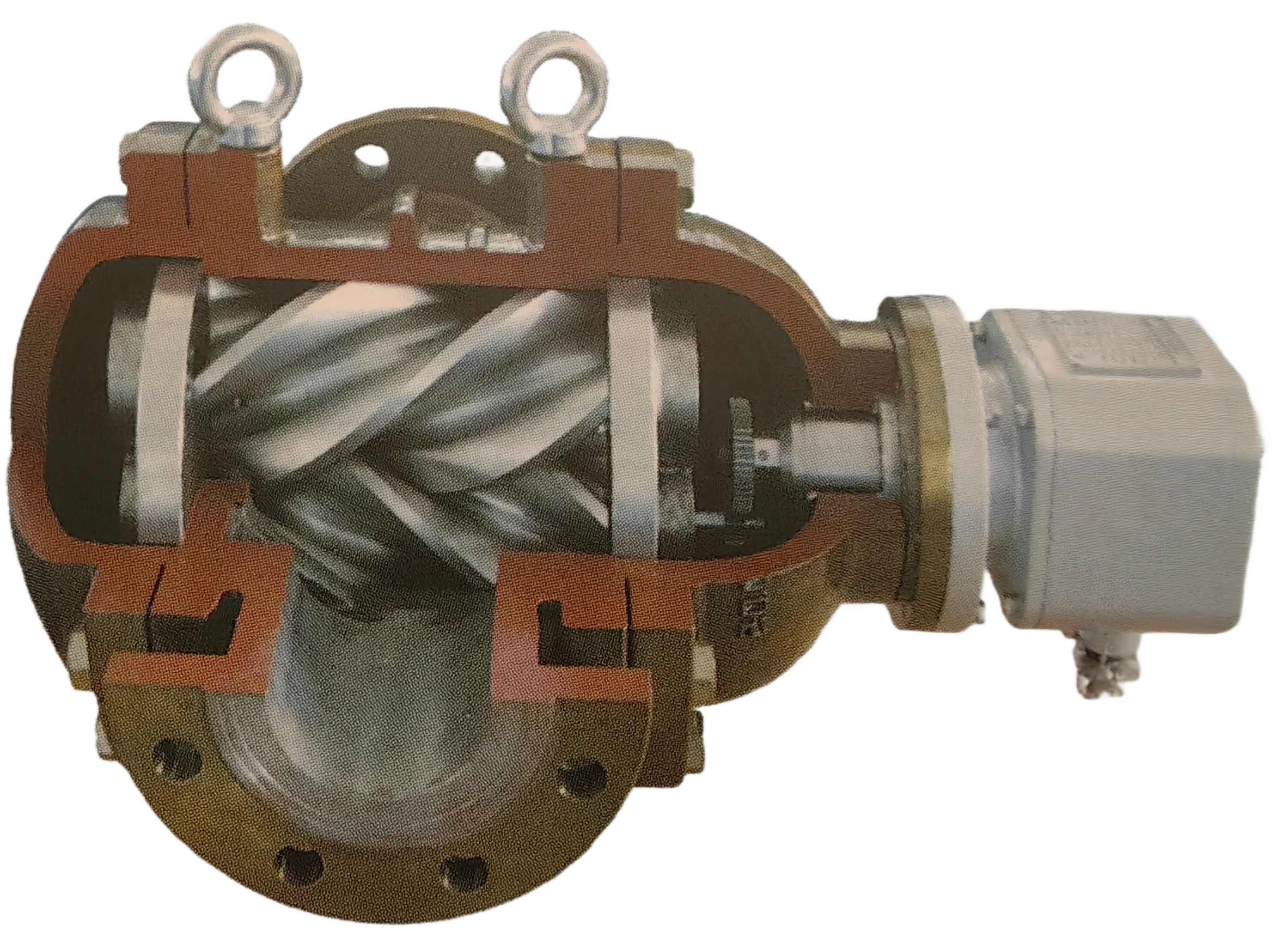

يقسم مقياس التدفق الإزاحي الموجب (PD) السائل إلى أحجام ثابتة قابلة للتكرار. في مقياس التدفق الترسي الحلزوني ، يدور دواران حلزونيان مُصنَّعان بدقة داخل حجرة قياس أثناء مرور السائل خلالها. تُزيح كل دورة كاملة حجمًا أساسيًا ثابتًا، لذا فإن العدد الإجمالي للدورات يتناسب طرديًا مع التدفق الحجمي.
لأن الدوارات لا تتلامس مع بعضها البعض أو مع جدران الحجرة، فإن التآكل الميكانيكي يكون ضئيلاً ويطيل عمر الخدمة. يضمن الشكل الحلزوني تدفقًا سلسًا ومنخفض النبض ، مما يقلل من تذبذب الاهتزاز/الضغط الذي قد يؤثر على الأجهزة اللاحقة أو صمامات التحكم. هذا يُنتج ضوضاء أقل، وإشارات أكثر استقرارًا، وبيانات دقيقة للتحكم الآلي - وهو مثالي لقياس الزيت والوقود حيث تكون القراءات الثابتة وقابلية التكرار على المدى الطويل أمرًا بالغ الأهمية.
وتجعل هذه القوى من مقياس PD مقاس 12 بوصة خيارًا متعدد الاستخدامات لتكرير البترول والمعالجة الكيميائية وتوليد الطاقة والتزويد بالوقود البحري والخدمات اللوجستية للسوائل السائبة.

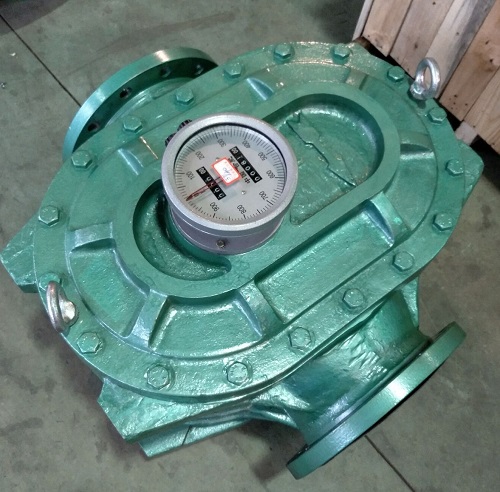

مقياس التدفق الميكانيكي مقاس ١٢ بوصة مثالي لنقل كميات كبيرة من الديزل، وزيت الوقود، والنفط الخام، وغيرها من الهيدروكربونات. توفر حجرة تروسه الحلزونية قياسًا سلسًا ومنخفض النبض حتى عند معدلات تدفق عالية (تصل إلى حوالي ٩٠٠ متر مكعب/ساعة ، حسب اللزوجة). يوفر السجل الميكانيكي عرضًا مرئيًا مباشرًا، مما يجعله موثوقًا به في المواقع التي تفتقر إلى الطاقة الخارجية. صُمم هذا المقياس من الفولاذ الكربوني والفولاذ المقاوم للصدأ، ليدوم طويلًا في البيئات القاسية، من محطات التحميل إلى مستودعات الوقود وأنظمة توزيع النفط.

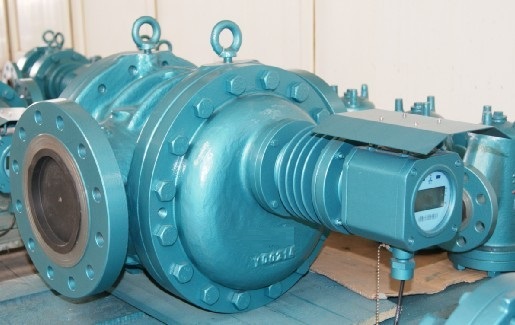

تتكون كل وحدة من مستشعر تدفق دقيق، وضابط دقة ، وسجل ميكانيكي أو رقمي ، وجهاز إرسال إشارة . توجد تروس التوقيت خارج حجرة القياس لمزامنة الدوارات دون أي تلامس داخلي. تساعد أغلفة التسخين الاختيارية (ماء ساخن/زيت/بخار، عادةً ≤200 درجة مئوية) في الحفاظ على السوائل اللزجة في ظروف مثالية دون إتلاف هيكل العداد. تشمل فئات الضغط المتاحة PN16 وPN25 وPN40 و 6.3 ميجا باسكال (حسب الطراز). تتوفر تصميمات أحادية أو مزدوجة الجسم لتلبية احتياجات التدفق والتركيب.
القيم التالية هي أمثلة مبنية على تطبيقات شائعة ولا تمثل جميع ظروف الصناعة.
| Fluid Type | Dynamic Viscosity Range | Viscosity Unit | Typical Flow Range (m³/h) | Notes |
|---|---|---|---|---|
| Gasoline | 0.3 – 0.8 | cP (≈ mPa·s) | 250 – 800 | Low-viscosity hydrocarbon fuel |
| Kerosene | 0.8 – 2 | cP | 220 – 900 | Medium-light fuel oil |
| Diesel / Engine Oil | 2 – 15 | cSt | 180 – 900 | Moderate-viscosity mineral oil |
| Heavy Fuel Oil | 14 – 400 | mPa·s | 180 – 900 | High viscosity; heating recommended |
| Very Viscous Liquids | 400 – 2000 | cP | 150 – 600 | Thick chemical/polymer fluids |
| Ultra-High Viscosity Liquids | 2000 – 3500 | mPa·s | 110 – 450 | Requires strong pumping capacity |
بصفتنا شركة صينية متخصصة في تصنيع عدادات التدفق ، توفر شركة Silver Automation Instruments عدادات تدفق الإزاحة الموجبة ، والتوربينات ، وكتلة كوريوليس ، والتدفق المغناطيسي في جميع أنحاء العالم. نركز على منتجات عالية الأداء واقتصادية، مع دعم فني سريع الاستجابة. يخضع كل عداد للاختبار قبل الشحن، ونظام الجودة لدينا يتوافق مع المعايير الدولية (مثل ISO 9001 وCE).

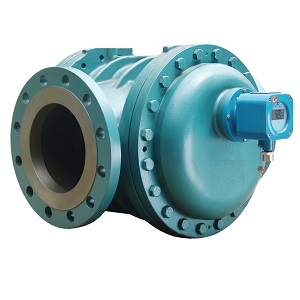

يوفر مقياس التدفق PD ذو الترس الحلزوني مقاس 12 بوصة (DN300) من Silver Automation Instruments قياسًا دقيقًا ومستقرًا للحجم لتطبيقات الزيت والوقود والسوائل السائبة الأخرى. بفضل مواده المتينة، ومدخلاته/مخرجاته المرنة، وخيارات غلافه، وخدمته المبسطة، يوفر هذا المقياس الموثوقية وتكلفة الملكية الإجمالية التي يتوقعها المستخدمون الصناعيون.
سواء كنت تدير شبكة توزيع نفط أو منشأة لتخزين الوقود أو خط نقل كيميائي، فإن عداد PD مقاس 12 بوصة الخاص بنا يضمن حساب كل قطرة بدقة وكفاءة.
الطول النموذجي من وجه إلى وجه لمقياس التدفق الإزاحي الإيجابي مقاس 12 بوصة (DN300) هو 800 ملم.
الوزن الصافي التقريبي حوالي ٨٩٠ كجم . قد يختلف وزن الشحن النهائي باختلاف الخيارات والمواد.

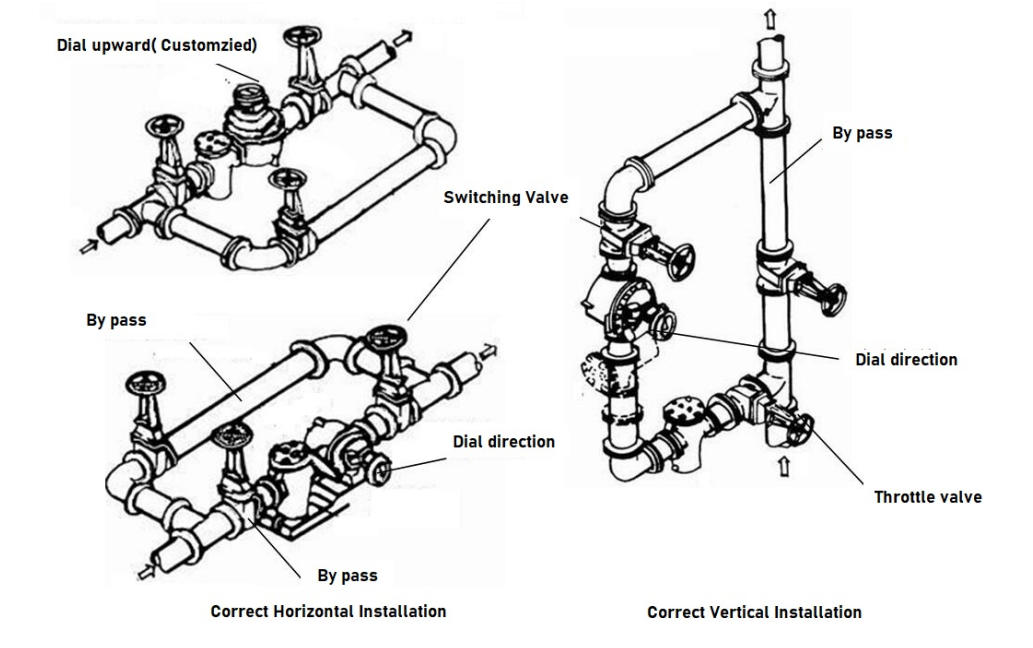

لا يتطلب تشغيلًا مستقيمًا. بخلاف العديد من عدادات السرعة، لا يحتاج مقياس التدفق الحلزوني ذي الترس الحلزوني إلى أطوال مستقيمة عكسية/عكسية.
نعم. يتوفر سجل ميكانيكي للإشارة المحلية دون الحاجة إلى طاقة. كما أن أجهزة الإرسال الإلكترونية اختيارية .
نعم. نوفر مخرجات نبضية ، ومخرجات 4-20 مللي أمبير ، ومخرجات MODBUS RTU . يُرجى تحديد متطلباتك من وحدات الإدخال والإخراج عند الطلب.

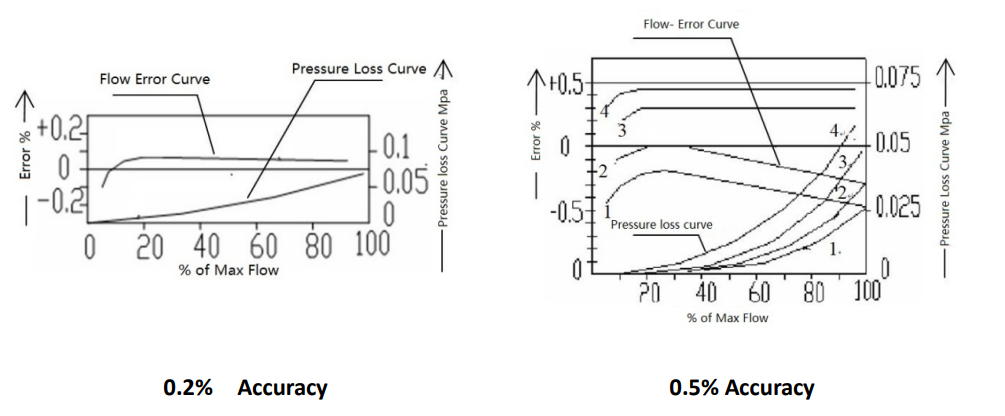

نعم. يُمكن توفير مخططات/منحنيات انخفاض الضغط عند الطلب، لتتناسب مع اللزوجة ومعدل التدفق ودرجة حرارة السائل. تجد أدناه منحنى انخفاض الضغط للرجوع إليه.
