زيت المحولات، وهو وسيط عزل وتبريد أساسي في المعدات الكهربائية، يتطلب مراقبة دقيقة لتدفقه لضمان السلامة التشغيلية وكفاءة الطاقة. مقاييس التدفق ذات التروس البيضاوية ، وهي نوع من مقاييس التدفق ذات الإزاحة الموجبة (PD)، معروفة بدقتها العالية ومتانتها، وتتفوق في قياس أنواع مختلفة من الزيوت، مثل الديزل، والنفط الخام، والكيروسين، والزيوت النباتية، والتدفق الحجمي لزيت المحولات. تستكشف هذه المقالة مبادئ عمل حساس التدفق ذي التروس البيضاوية، وخصائصه التقنية، ومعايير اختياره، وتطبيقاته الصناعية.

oval gear flow meters application in transformer oil measurement

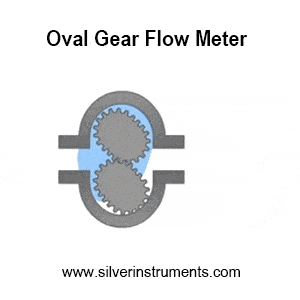

كيف تعمل مقاييس التدفق ذات التروس البيضاوية


تستخدم عدادات التدفق ذات التروس البيضاوية ترسين بيضاويين دوارين لقياس حجم السائل. يتدفق زيت المحولات عبر العداد، مدفوعًا باختلافات الضغط، مكونًا "حجرات هلالية الشكل" تمتلئ وتفرغ دوريًا. تحسب دورات التروس التدفق التراكمي وتُصدر إشارات تدفق آنية.



هذا التصميم الميكانيكي لا يتطلب أي إلكترونيات، مما يجعله مثاليًا للبيئات المتفجرة أو عالية التداخل الكهرومغناطيسي. بفضل أدائها المتفوق في مقاومة التداخل، غالبًا ما تُفضل عدادات التدفق الميكانيكية من قِبل العملاء. كما أنها مستقلة عن اللزوجة، مما يضمن أداءً مستقرًا لزيت المحولات (عادةً ما يتراوح بين 10 و50 ميجا باسكال/ثانية). غالبًا ما تُستخدم عدادات تدفق التوربينات السائلة لقياس الزيت، إلا أنها لا تقيس إلا الزيوت منخفضة اللزوجة مثل الديزل وزيت السمك وزيت الفول السوداني وزيت الطعام، إلخ. في بعض الأحيان، تكون لزوجة زيت النقل عالية نسبيًا، ولا يكون تأثير قياس التوربين السائل جيدًا.


المزايا الرئيسية لقياس زيت المحولات

  • دقة عالية وإمكانية التكرار
دقة تصل إلى ±0.5% (بعض الموديلات ±0.2%)، مُطابقة للمعايير الصناعية والتجارية الصارمة. مقياس التدفق ذو الإزاحة الموجبة هو مقياس تدفق تقليدي عالي الدقة، يُستخدم على نطاق واسع.

  • نطاق تشغيل واسع
درجة الحرارة: من -30 درجة مئوية إلى +200 درجة مئوية، مناسبة للبدء البارد وتطبيقات قياس تدفق الزيت في درجات الحرارة العالية.
الضغط: يدعم 1.6–6.3 ميجا باسكال، مثالي لأنابيب زيت المحولات ذات الضغط العالي.

  • مقاومة التآكل
تتمتع البنية المصنوعة من الفولاذ المقاوم للصدأ أو الحديد الزهر بمقاومة الشوائب الحمضية الموجودة في زيت المحولات.

  • صيانة منخفضة وطول العمر
يتميز مقياس تدفق التروس البيضاوي بتصميم ميكانيكي بسيط وبنية متينة. الترشيح الجيد يمنع تلف الحطام، مما يضمن موثوقية طويلة الأمد لمستشعر تدفق التروس البيضاوي مع صيانة منخفضة.

إرشادات الاختيار والتركيب لمقياس تدفق زيت المحولات

1. المعلمات الحرجة
  • نطاق اللزوجة: تأكد من توافقه مع زيت المحولات (مثلاً، ٠٫٦-٢٠٠ مللي باسكال ثانية). يستطيع مقياس تدفق التروس البيضاوي قياس معدل تدفق زيت يصل إلى ٢٠٠٠ سنتيبواز، ولكن إذا تجاوز ٢٠٠ سنتيبواز، فهو ينتمي إلى مقياس تدفق عالي اللزوجة (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) ويجب استشارته وشراؤه من silverinstrruents.com.
  • خيارات الإخراج: يمكن لمقياس التدفق من النوع الميكانيكي أو Silver Automation Instruments صنع مقياس تدفق بيضاوي رقمي مع نبضة، 4-20 مللي أمبير، أو RS485 للتكامل مع النظام.
  • المواد: الفولاذ الكربوني أو الحديد الزهر أو الفولاذ المقاوم للصدأ (على سبيل المثال، 304SS) للزيوت غير المسببة للتآكل أو السوائل المسببة للتآكل.
  • حجم مقياس تدفق زيت المحولات: نحن نقدم أجهزة قياس تدفق زيت المحولات بأحجام تتراوح من 2 مم إلى 8 بوصات (DN2 إلى DN200).

فيما يلي جدول مرجعي لنطاق تدفق مقياس تدفق التروس البيضاوية لزيت المحولات

Model DN Flow range for different accuracy (m3/h)
LC-10 10 (3/8”) 0.08-0.5 0.05-0.5
LC-15 15 (1/2”) 0.3-1.5 0.15-1.5
LC-20 20 (3/4”) 0.5-3 0.3-3
LC-25 25 (1”) 1-6 0.6-6
LC-40 40 (1.5”) 2.5-15 1.5-15
LC-50 50 (2”) 4.8-24 2.4-24
LC-B40,50 40.50 4-20 2-20
LC-B65 65(1.5 ”) 8-40 4-40
LC-80 80 (3”) 12-60 6-60
LC-100 100 (4”) 20-100 10-100
LC-150 150 (6”) 38-190 19-190
LC-200 200 (8”) 56-340 34-340
Accuracy Class 0.2 % 0.5

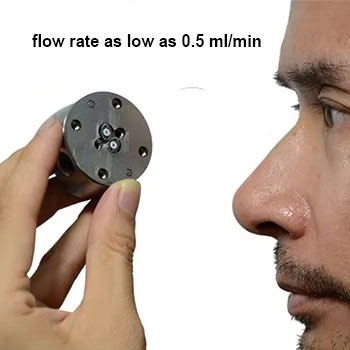

إذا كان معدل التدفق لديك أقل من الجدول المذكور أعلاه، فلا تتردد في التواصل مع silverinstruments.com، فنحن نوفر مقياس تدفق صغير لقياس الزيت . يصل الحد الأدنى للتدفق الذي يمكننا رصده إلى 0.5 مل/دقيقة.
mini liquid flow meter sensor



2. نصائح التثبيت
- قم بالتركيب أفقيًا مع العرض عموديًا لتقليل الأخطاء.
- قم بتثبيت المرشحات في اتجاه مجرى النهر لمنع تراكم الحطام.
- أضف مزيلات الهواء لمنع تداخل الفقاعات.

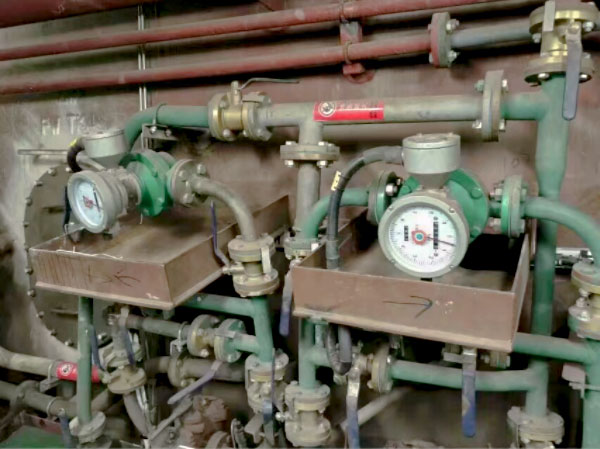

فيما يلي التثبيت النموذجي لمقياس تدفق زيت المحول

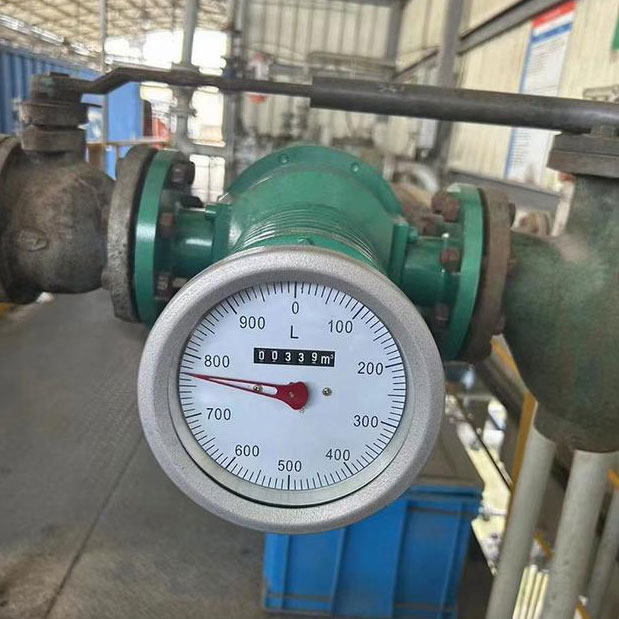

transformer oil flow meter installation display


4. تطبيقات الصناعة
- مراقبة ملء الزيت ودورانه: ضمان أداء نظام التبريد بكفاءة.
- نقل الحراسة التجارية: القياس عالي الدقة يتوافق مع معايير API/OIML.
- الصيانة التنبؤية: اكتشاف التسريبات أو الانسدادات عبر تشوهات التدفق.

5. المقارنة مع التقنيات الأخرى
على عكس مقياس تدفق التوربينات أو مقاييس التدفق الكهرومغناطيسية ، توفر مقاييس التروس البيضاوية ما يلي:
-لا توجد متطلبات للأنابيب المستقيمة: تركيب مرن في المساحات الضيقة.
-كفاءة التكلفة: صيانة أقل مقارنة بالعدادات الإلكترونية المعقدة.
خيارات ميكانيكية أو رقمية. سواءً كنتَ بحاجة إلى مقياس تدفق زيت المحولات الميكانيكي أو الرقمي، فإن silverinstruments.com توفر لك جميع الحلول.
- مقياس تدفق عالي الدقة. يمكنك الحصول على قياس تدفق عالي الدقة بنسبة 0.2% إلى 0.5%.

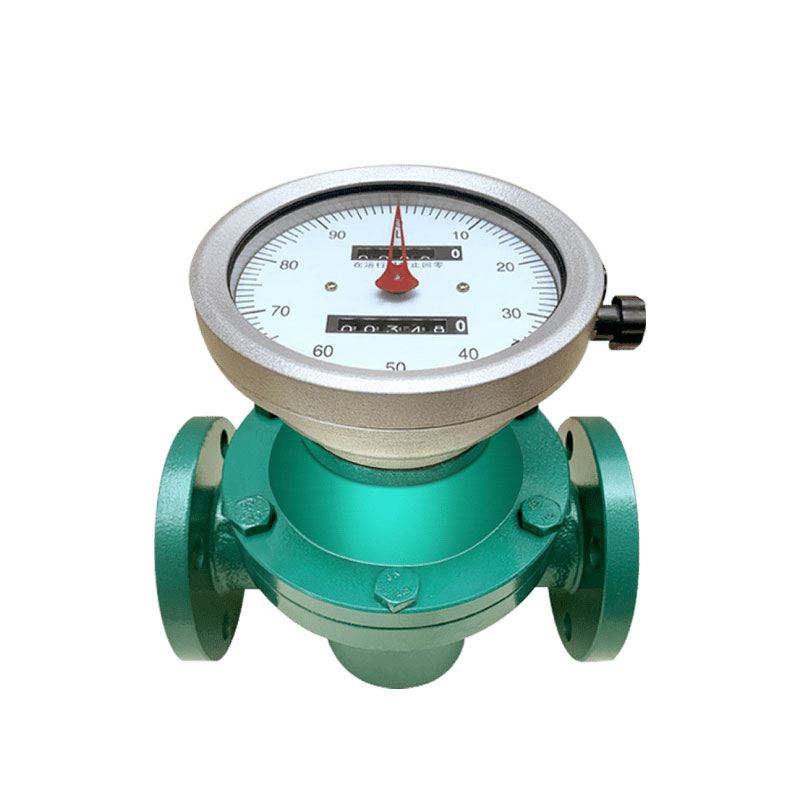

مقياس تدفق التروس البيضاوي لقياس تدفق زيت المحولات
مقياس تدفق تروس بيضاوي لقياس تدفق زيت المحولات مع خرج نبضي

تُعد عدادات التدفق البيضاوية ذات التروس مثالية لقياس تدفق زيت المحولات بفضل دقتها وقابليتها للتكيف ومتانتها. يضمن الاختيار الصحيح (بما يتوافق مع خصائص الزيت وظروف التشغيل) والتركيب الدقيق أداءً موثوقًا. بالنسبة لأنظمة الطاقة، تُعزز هذه العدادات كفاءة التشغيل مع تقليل هدر الطاقة والتكاليف. تواصل مع silverinstruments.com للحصول على سعر منخفض وعداد تدفق زيت مناسب.
