ما هي المياه الناعمة ولماذا نقيس تدفقها؟
المياه العذبة هي المياه المُعالَجة بالتبادل الأيوني أو التناضح العكسي لإزالة أيونات الصلابة مثل الكالسيوم والمغنيسيوم، وعادةً ما تكون موصليتها أقل من 50 ميكرو سيميز/سم. وتشمل أهميتها الصناعية ما يلي:
1. حماية ضد الترسبات: إطالة عمر المعدات (الغلايات، المبادلات الحرارية)
2. استقرار العملية: يضمن دقة التركيبة في صناعات الأدوية والأغذية
3. الامتثال البيئي: يلبي معايير تركيز الأيونات لتصريف مياه الصرف الصحي
الصناعات الرئيسية التي تتطلب قياسًا دقيقًا لتدفق المياه العذبة:

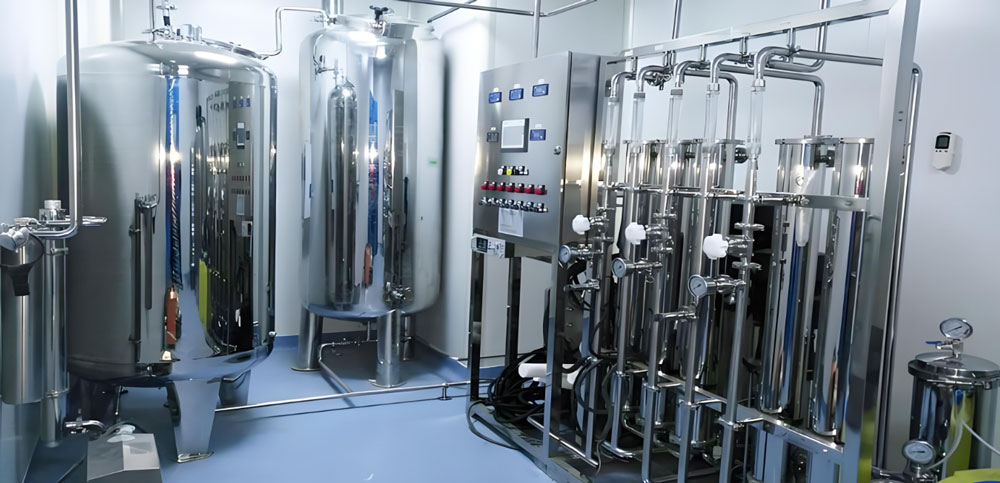

المستحضرات الصيدلانية (أنظمة المياه النقية)

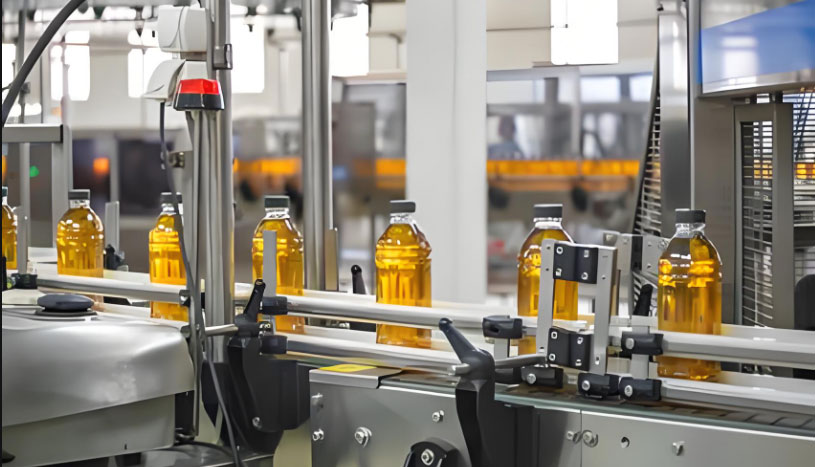

الأطعمة والمشروبات (خلط المكونات)

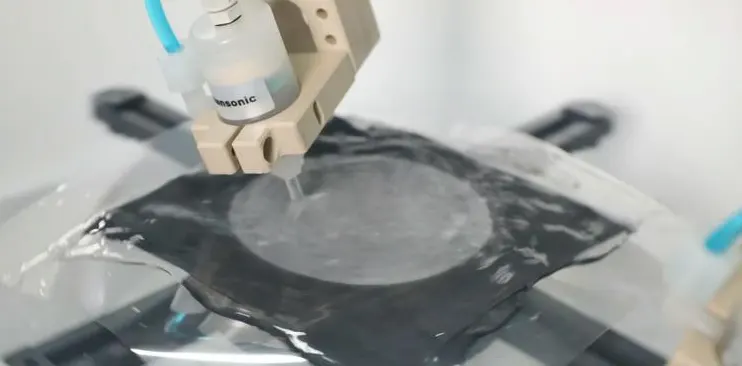

الإلكترونيات الدقيقة (تنظيف الرقاقة)

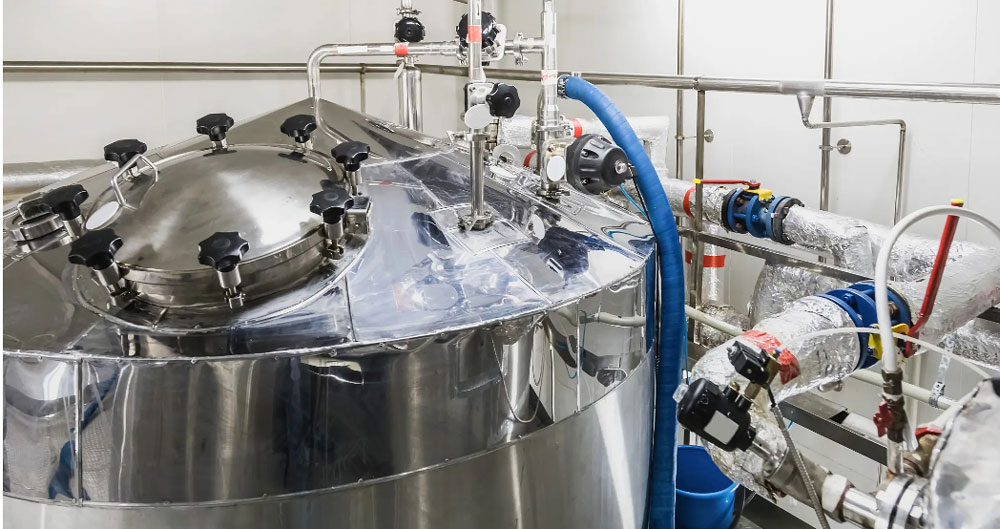

المعالجة الكيميائية (تبريد المفاعل)
أنظمة توزيع التدفئة والتهوية وتكييف الهواء
تحليل مقارن لأربع تقنيات لقياس تدفق المياه العذبة

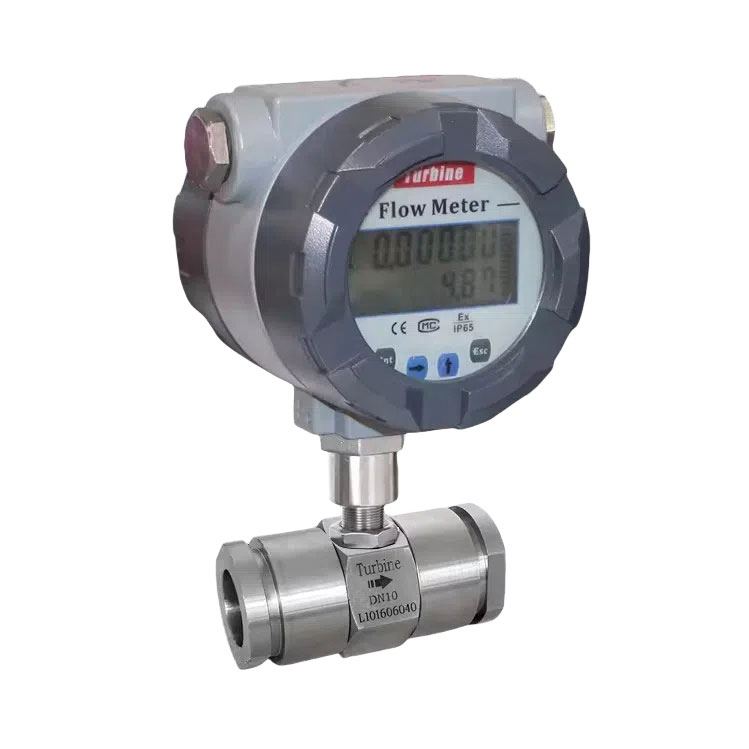

#1. مقياس تدفق التوربينات للمياه العذبة

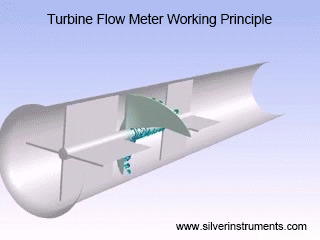

مبدأ التشغيل: تعمل الطاقة الحركية للمياه العذبة على تدوير التوربين، مع حساب معدل التدفق عبر أجهزة استشعار مغناطيسية/بصرية تكتشف سرعة الدوران.
مزايا قياس تدفق المياه العذبة:
✅دقة 0.5%
✅تغطية كاملة لحجم الأنبوب (DN4-DN200) لتغطية خطوط الأنابيب المختلفة ونطاق التدفق، والطلب الطبيعي هو مقياس تدفق RO 1/2 بوصة، ومقياس تدفق المياه 1 بوصة، ومقياس تدفق المياه 2 بوصة، ومقياس تدفق المياه 3 بوصة وما إلى ذلك.
✅يقيس سرعات تدفق تتراوح من 0.3 إلى 10 م/ثانية
✅مادة الفولاذ المقاوم للصدأ لقياس المياه العذبة
✅
مقياس تدفق المياه بسعر منخفض ✅عداد تدفق المياه الناعمة الرقمي مع شاشة رقمية، 4-20 مللي أمبير، خرج نبضي، خيار مع MODBUS RTU.
القيود:
- حساس للجسيمات (يتطلب فلتر 100 ميكرومتر)، يمكن لمقياس تدفق التوربينات السائلة قياس السائل النظيف فقط دون جزيئات.
- يؤثر التآكل الميكانيكي على الاستقرار على المدى الطويل، لأنه يحتوي على أجزاء متحركة داخل مستشعر تدفق التوربين.

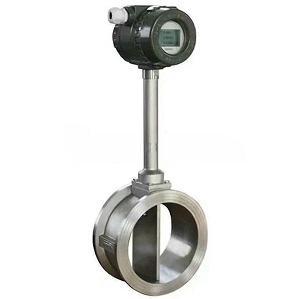

#2. مقياس تدفق الدوامة

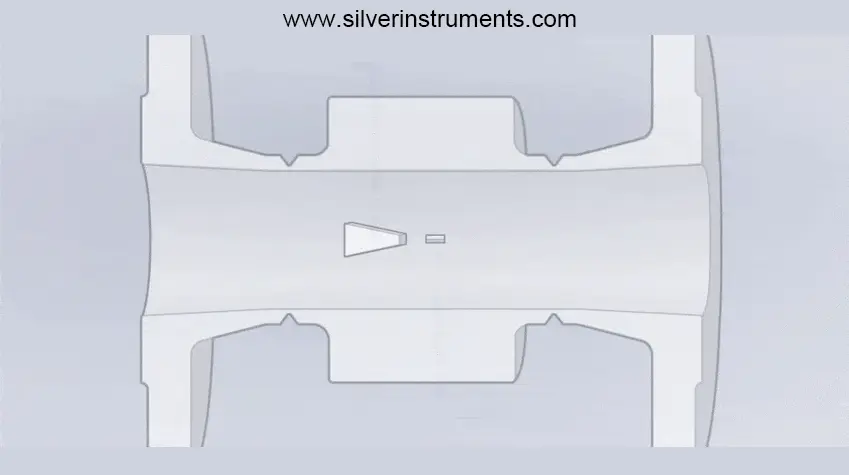

مبدأ العمل: يستخدم تأثير شارع دوامة كارمان، ويحسب التدفق عبر تردد التخلص من الدوامة المكتشفة.
مقياس تدفق الدوامة لقياس المياه العذبة الأداء:
✅لا توجد أجزاء متحركة (صيانة منخفضة)
✅يمكن تحويله إلى مقياس تدفق مياه عالي الضغط، على سبيل المثال يتحمل ضغط 6.3 ميجا باسكال
✅نطاق واسع لدرجة الحرارة (-40 درجة مئوية ~ 350 درجة مئوية) لمستشعر تدفق الدوامة
✅مستشعر
التدفق بالكامل مصنوع من مادة الفولاذ المقاوم للصدأ 304 أو 316 أو 316L
✅يمكن تصنيعه إلى مقياس تدفق يعمل بجهد 24 فولت تيار مستمر أو بالبطارية.
✅يمكن تحويلها إلى اتصال عملية مختلفة، مثل الحافة، ومقياس تدفق صحي ثلاثي المشابك، واتصال المسمار وما إلى ذلك.

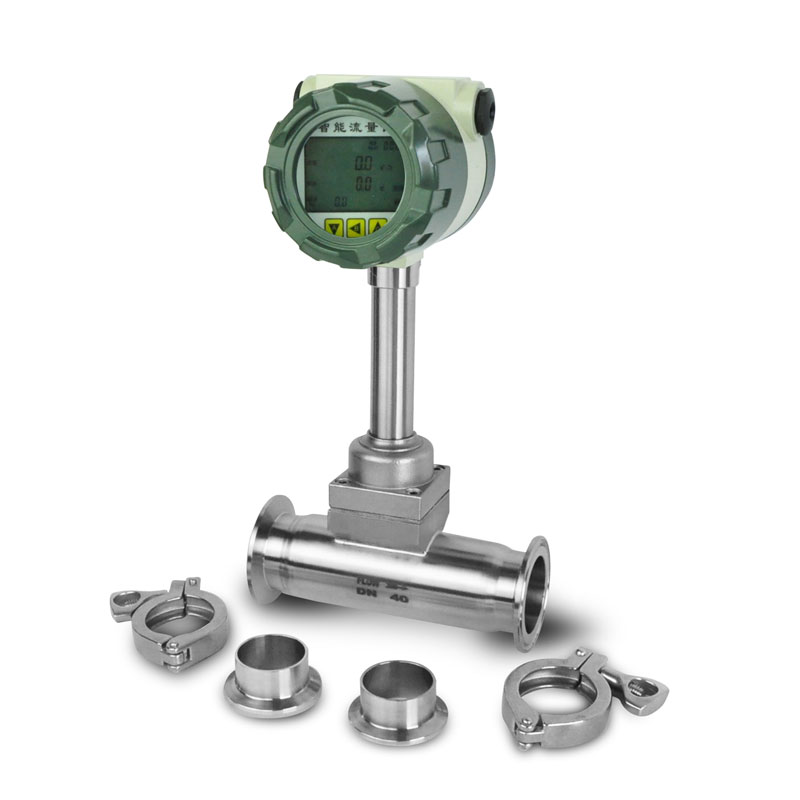

مقياس تدفق المياه الناعمة ذو الوصلة الثلاثية المشبك
قيود:
- دقة منخفضة أقل من 0.5 متر/ثانية، والدقة الطبيعية لقياس المياه هي 1.0%
-يتطلب أنابيب مستقيمة 10D في الاتجاه العلوي و5D في الاتجاه السفلي
#3. مقياس روتاميتر

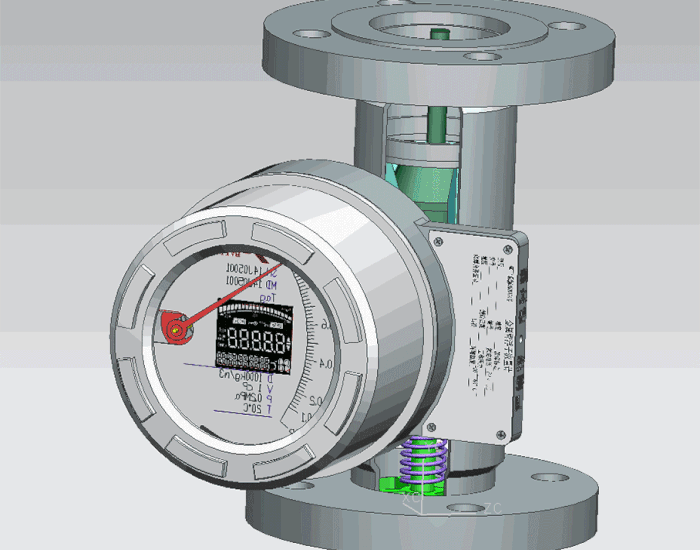

الآلية: يتوافق موضع الطفو في الأنبوب المخروطي مع معدل التدفق، مما يتيح القراءة البصرية.
فوائد جهاز قياس تدفق المياه العذبة الدوار:
✅مراقبة بصرية لمعدل تدفق المياه.
✅مقياس تدفق فعال من حيث التكلفة لمياه التناضح العكسي (توفير 40%-60%)
✅تتمتع أجهزة قياس السرعة بتاريخ طويل وأداء عمل مستقر
✅إمكانية المراقبة المحلية بدون طاقة خارجية

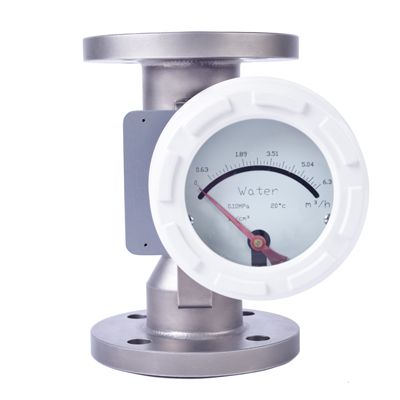

مقياس دوار للمراقبة المحلية بدون مصدر طاقة العيوب:
-2%-5% دقة (غير مناسب لنقل الحضانة)
- التركيب الرأسي عادي، والتركيب الأفقي سيكلف الكثير من المال
-مناسب لقياس تدفق المياه الناعمة ذات التدفق المنخفض

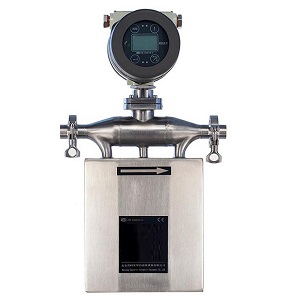

#4. مقياس تدفق الكتلة كوريوليس

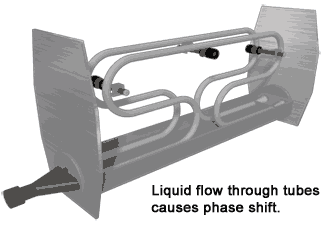

التكنولوجيا الأساسية: قياس التحول الطوري من قوى كوريوليس في الأنابيب المهتزة لتحديد تدفق الكتلة.
مزايا استخدام مقياس تدفق كوريوليس لقياس تدفق كتلة المياه العذبة
✅±0.1% دقة فائقة، إنه مقياس تدفق عالي الدقة
✅مخرجات متعددة المعلمات، بالإضافة إلى قياس معدل تدفق الكتلة والتدفق الإجمالي للبرنامج، يمكنه أيضًا قياس كثافة/درجة حرارة مياه التناضح العكسي.
✅مقاوم لتغيرات التوصيل
✅خيارات نطاق التدفق المختلفة، على سبيل المثال من 40 جرام/ساعة، إلى 1 طن/ساعة، إلى 10 طن/ساعة، جميع أجهزة Silver Automation Instruments لديها حلول لنطاق التدفق وأحجام خطوط الأنابيب المختلفة.
نطاق تدفق المياه الشامل المقابل لأحجام مختلفة من مقاييس تدفق الكتلة:
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
ملحوظات:
كوريوليس مقياس تدفق عالي التكلفة، مقارنةً بتكلفة عدادات تدفق التوربينات (TUF)، ومقياس تدفق الدوامة، وأجهزة قياس التدفق الدوارة. مستشعر تدفق كتلة الماء حساس للاهتزازات.
عند مناقشة قياس تدفق المياه، يتبادر إلى الذهن بشكل تلقائي مقاييس التدفق الكهرومغناطيسية (الماجميتر) كحلٍّ مثالي. توفر هذه الأجهزة
عالية الأداء تشغيلًا سلسًا دون أي عوائق للتدفق، وبأسعار معقولة. ومع ذلك، يُمثل تطبيقها مشكلةً جوهريةً في قياس المياه العذبة نظرًا للقيود التقنية المتأصلة.
تعمل مقاييس التدفق الكهرومغناطيسية (الماغنيتمتر) وفقًا لقانون فاراداي، وتتطلب سوائل موصلة (>5 ميكرو سيمز/سم). يؤدي انخفاض موصلية المياه العذبة (<50 ميكرو سيمز/سم) إلى:
1. إضعاف الإشارة: يؤدي انخفاض القوة الدافعة الكهربائية إلى تدهور نسبة الإشارة إلى الضوضاء (SNR)
2. انجراف نقطة الصفر: استقطاب الأقطاب الكهربائية في الوسائط منخفضة الموصلية
3. أخطاء القياس: ±5%+ انحرافات مقابل ±0.5% لأجهزة قياس التوربينات
اتجاهات السوق لمقياس تدفق المياه الناعمة.
بلغ حجم سوق عدادات تدفق المياه العذبة العالمية 1.2 مليار دولار أمريكي في عام 2023، مع نمو أجهزة عدادات تدفق كوريوليس متعددة المعلمات بمعدل نمو سنوي مركب 8.7% (أبحاث التدفق). وتسيطر الآن أجهزة إرسال التدفق الذكية المدعومة بإنترنت الأشياء الصناعي (IIoT) والمزودة ببروتوكولات Modbus/Profibus PA، مما يوفر صيانة تنبؤية لتآكل المحامل (عداد تدفق التوربينات) أو شذوذ الاهتزاز (جهاز إرسال تدفق الدوامات).
