أفضل الممارسات لتثبيت عدادات التدفق الدوامية: طول الأنبوب المستقيم وإرشادات الأنابيب

متطلبات طول الأنبوب المستقيم

لضمان قياس تدفق مستقر ودقيق، يجب الحفاظ على أطوال الأنابيب المستقيمة المناسبة أعلى وأسفل مقياس تدفق الدوامة .

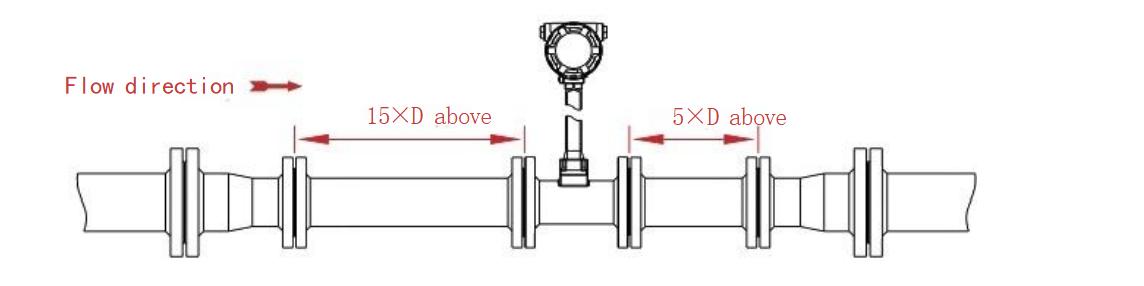

(1) أنبوب التخفيض (انكماش التدفق)
لتقليل الأنابيب، قم بتوفير 15D على الأقل من الأنابيب المستقيمة في اتجاه مجرى النهر و5D في اتجاه مجرى النهر من مقياس التدفق.
(D = القطر الداخلي الاسمي لمقياس تدفق الدوامة)

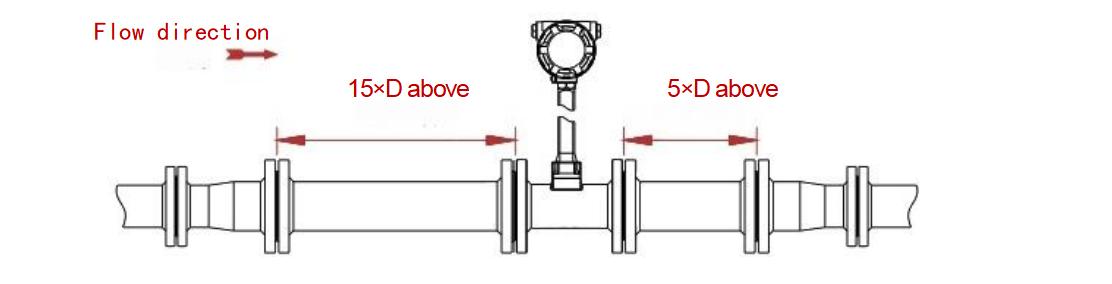

(2) أنبوب التمدد (تمدد التدفق)
في حالة توسيع الأنابيب، حافظ على نفس الأطوال المستقيمة: 15D في الاتجاه العلوي و5D في الاتجاه السفلي.

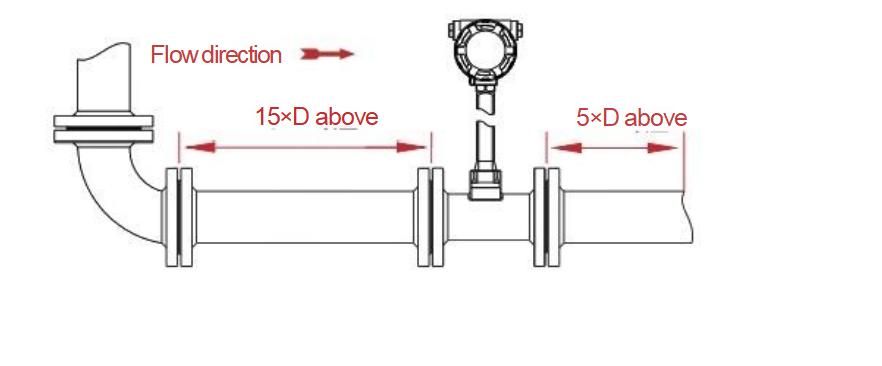

(3) المرفقين والانحناءات
بالنسبة لكل كوع أو انحناء أنبوب، قم بتثبيت 15D من الأنبوب المستقيم في الاتجاه العلوي و5D في الاتجاه السفلي لتثبيت التدفق قبل القياس.

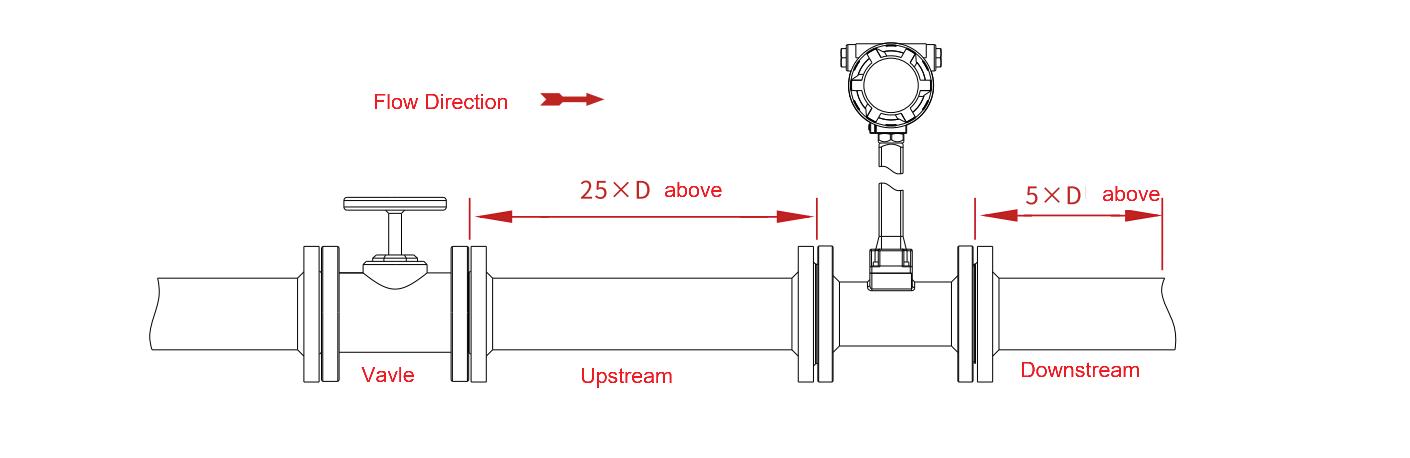

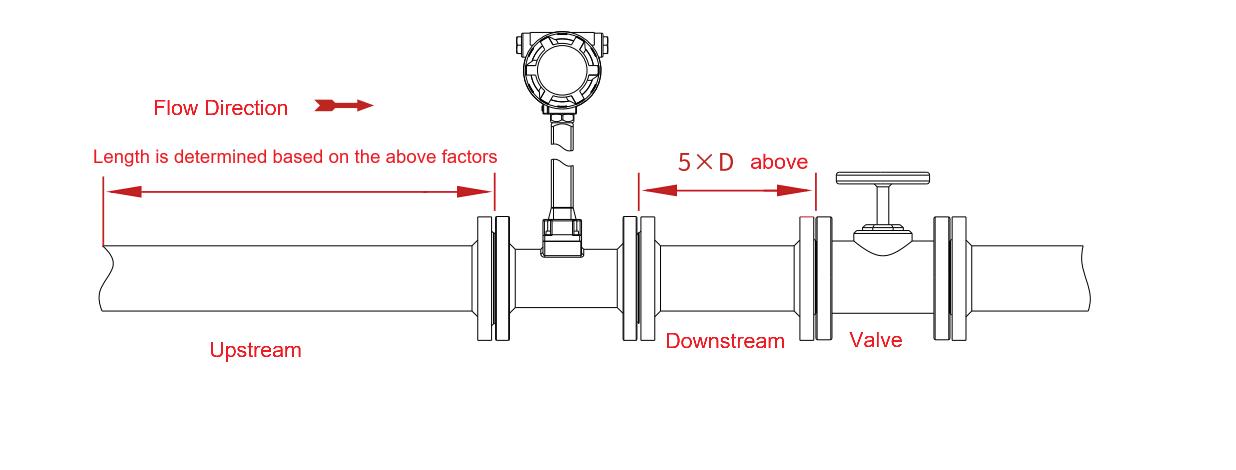

(4) موضع الصمام
من الناحية المثالية، ينبغي تركيب الصمام في اتجاه مجرى النهر بعد مقياس التدفق.
إذا كان لا بد من تركيبه في الاتجاه المعاكس، فمد طول الخط المستقيم في الاتجاه المعاكس إلى ٢٥D على الأقل، وأبقِ ٥D في الاتجاه المعاكس. هذا يساعد على تقليل اضطراب التدفق الناتج عن تشغيل الصمام.

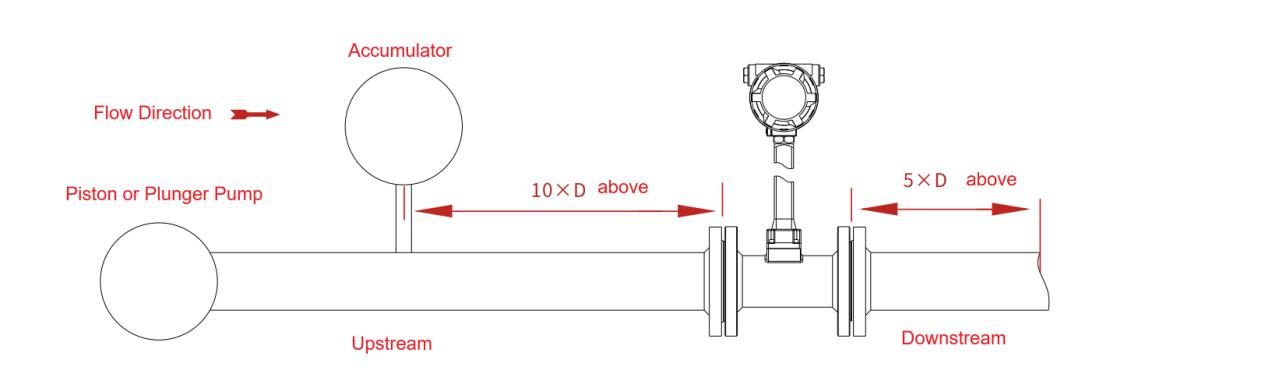

(5) مضخات المكبس أو الغطاس
عند استخدام مضخات المكبس أو الغطاس، قم بتثبيت مجمع أمام مقياس التدفق لتقليل التدفق النابض وضمان قراءات مستقرة.

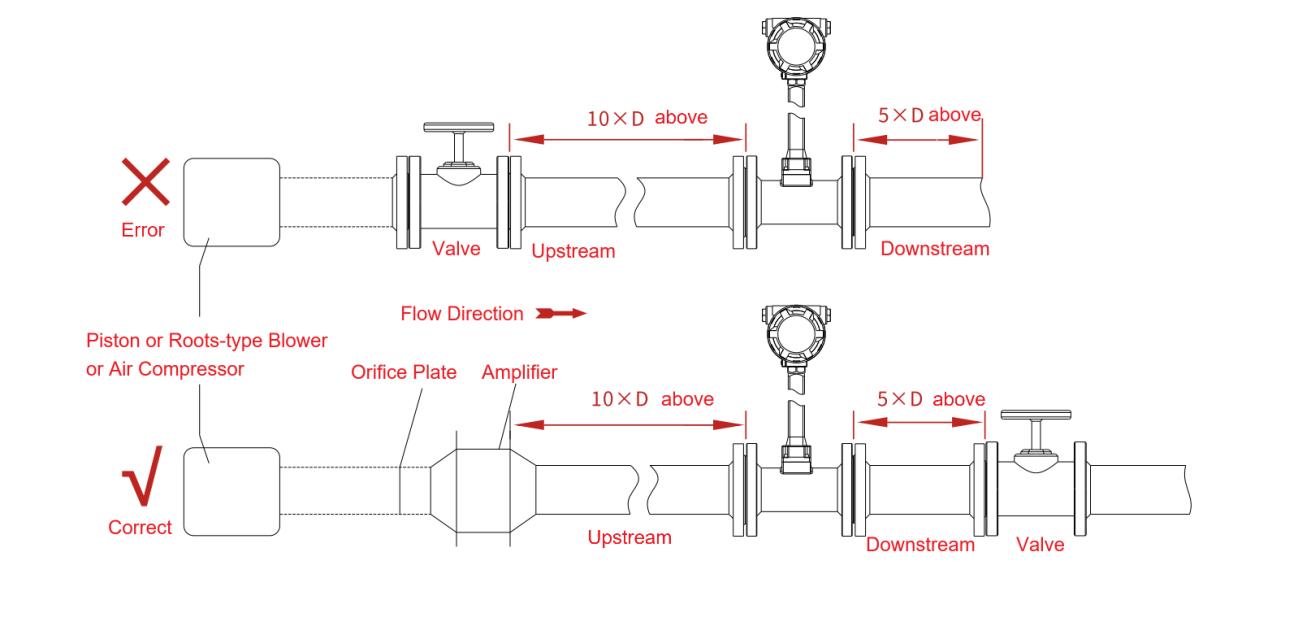

(6) التدفق النابض في خطوط الغاز أو السائل
غالبًا ما تُولّد خطوط أنابيب الغاز المُزوّدة بمنافخ من نوع المكبس أو الجذور، أو خطوط السوائل عالية الضغط المُزوّدة بمضخات مكبسية، نبضات. للتخفيف من ذلك، يُركّب مُخفّض نبضات (مثل صفيحة فتحة أو حجرة تمدد) أمام العداد.

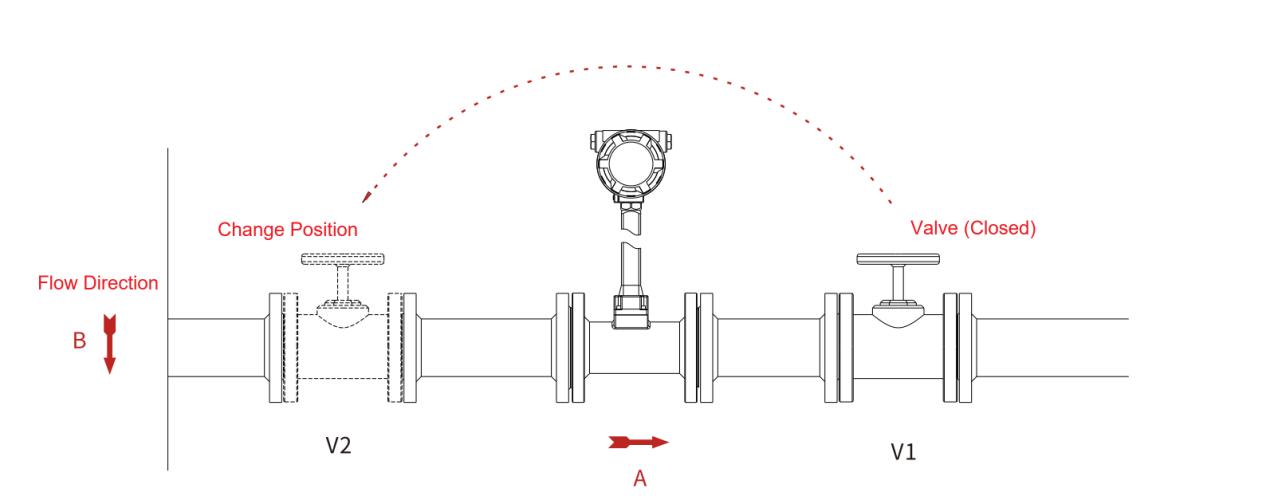

(7) موقع الأنابيب والصمامات على شكل حرف T
بالنسبة لأنابيب النوع T، يُمكن وضع الصمام أمام مقياس التدفق لمنع تأثير ضغط النبض على استقرار نقطة الصفر. غيّر موقع الصمام لتجنب تقلبات الإشارة أثناء انقطاع التدفق.

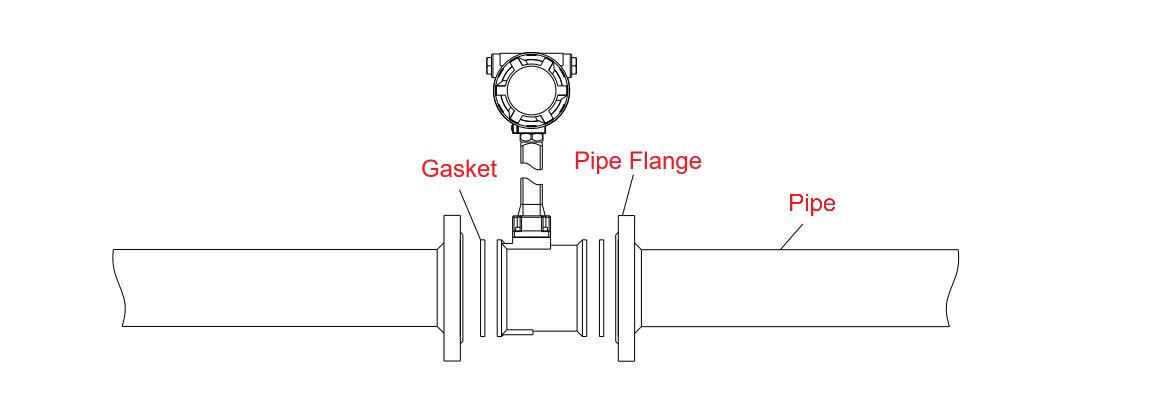

(8) الحشيات
تأكد من عدم بروز الحشيات داخل خط الأنابيب، حيث قد يؤدي ذلك إلى حدوث اضطرابات وعدم دقة في القياسات.

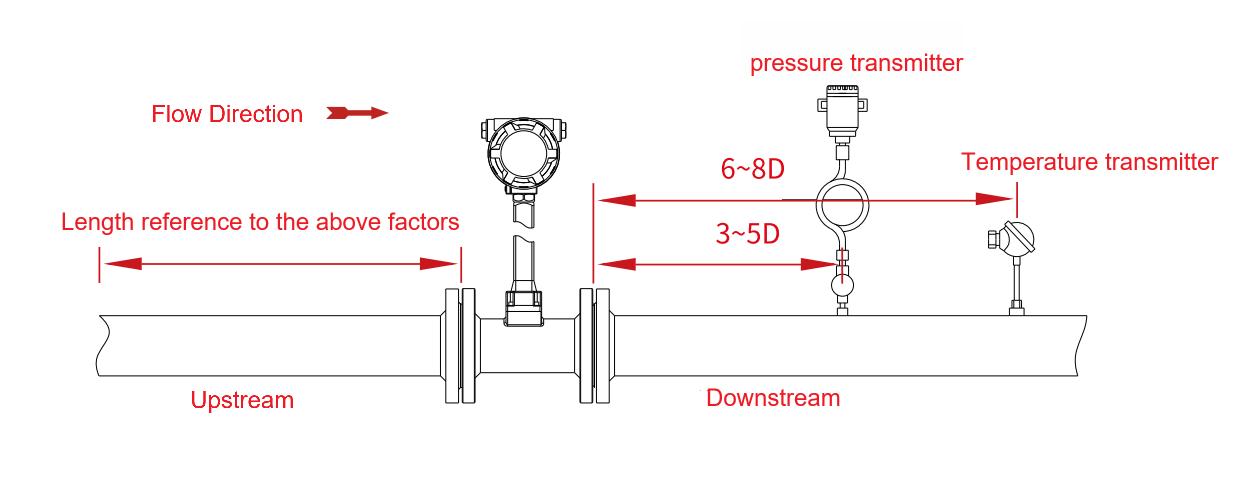

(9) نقاط قياس الضغط ودرجة الحرارة
نقطة الضغط: 3-5D أسفل مقياس التدفق
نقطة الوصول لدرجة الحرارة: 6–8D أسفل مقياس التدفق

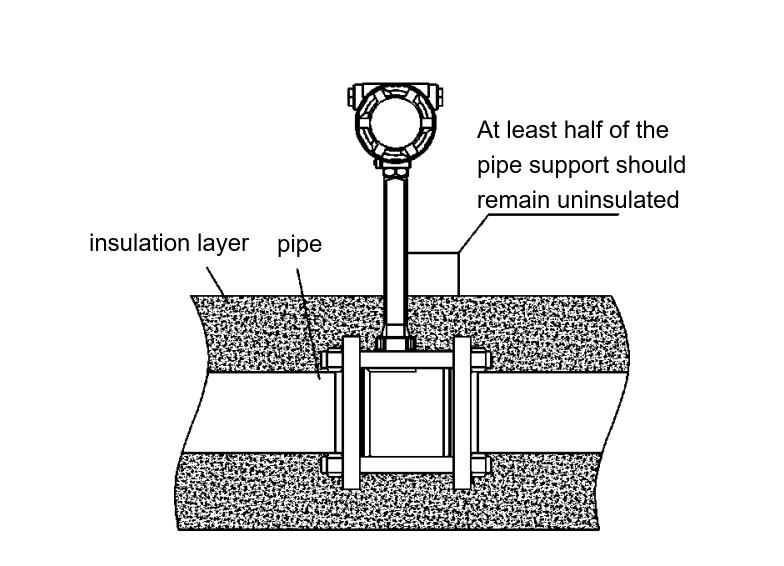

(10) العزل الحراري
عند عزل خطوط الأنابيب التي تحمل سوائل ذات درجة حرارة عالية، لا تقم بتغطية حامل جهاز الإرسال الخاص بمقياس التدفق للسماح بالتهوية المناسبة والوصول إلى الصيانة.

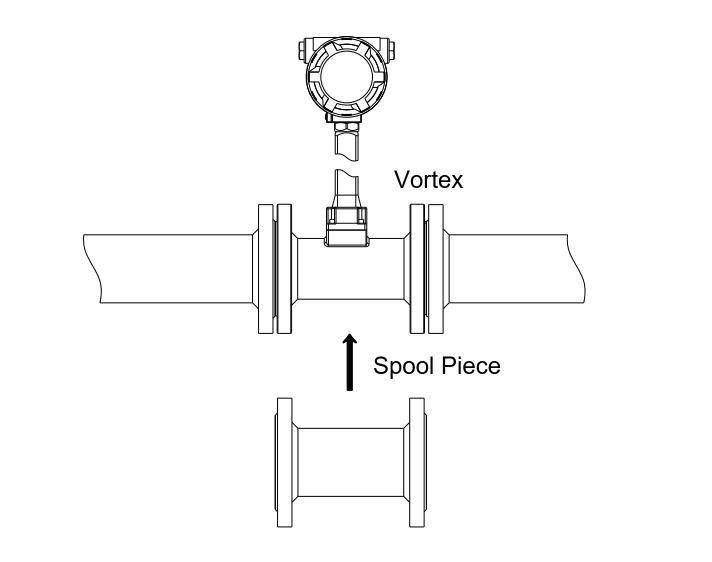

(11) تنظيف الأنابيب
قبل التشغيل، اغسل الأنابيب المُركّبة أو المُصلّحة حديثًا لإزالة الصدأ أو خبث اللحام أو أي حطام. استخدم أنبوبًا جانبيًا للغسل لتجنب إتلاف العداد. في حال عدم وجود أنبوب جانبي، استبدل العداد مؤقتًا بقطعة بكرة أثناء التنظيف.

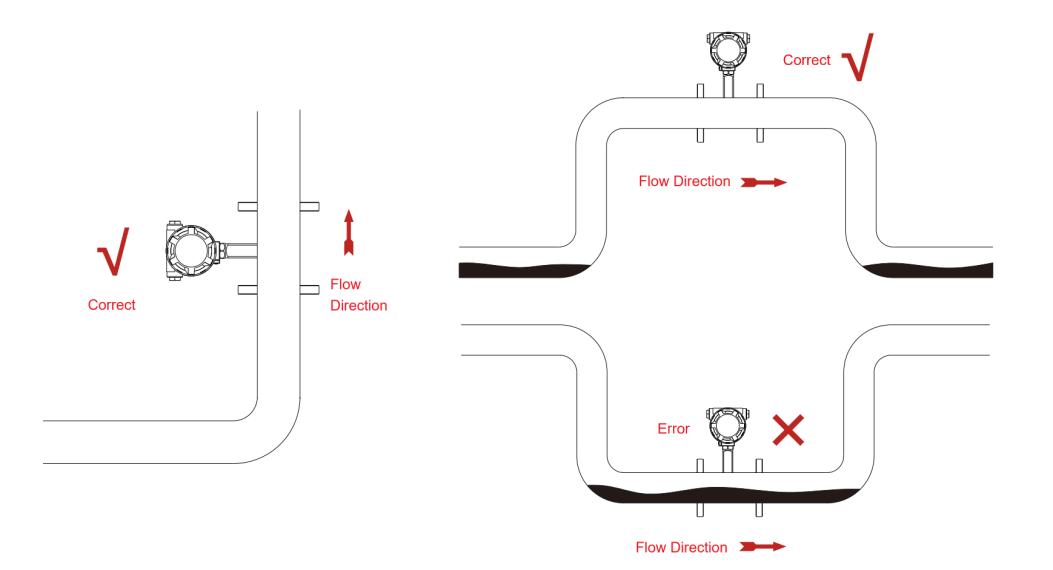

متطلبات موقع التثبيت

يمكن تركيب مقاييس التدفق الدوامية في الداخل أو الخارج، شريطة تقليل الاهتزاز إلى أدنى حد. في حال كان الاهتزاز كبيرًا، يُضاف دعامات للأنابيب لتقليل الضغط الميكانيكي. يجب أن يكون القطر الداخلي لخط الأنابيب الموصل أكبر بمقدار 1-5 مم من قطر مقياس التدفق لمنع تقييد التدفق.

1. تطبيقات الغاز والبخار
قم بالتركيب بشكل عمودي لتجنب تراكم المكثفات.
بالنسبة للتركيبات الأفقية، ضع العداد في أعلى نقطة في القسم المقلوب على شكل حرف U.
تجنب التثبيت في أدنى نقطة في الأنبوب على شكل حرف U، حيث قد تتجمع المكثفات وتتسبب في قراءات خاطئة أو أضرار محتملة.

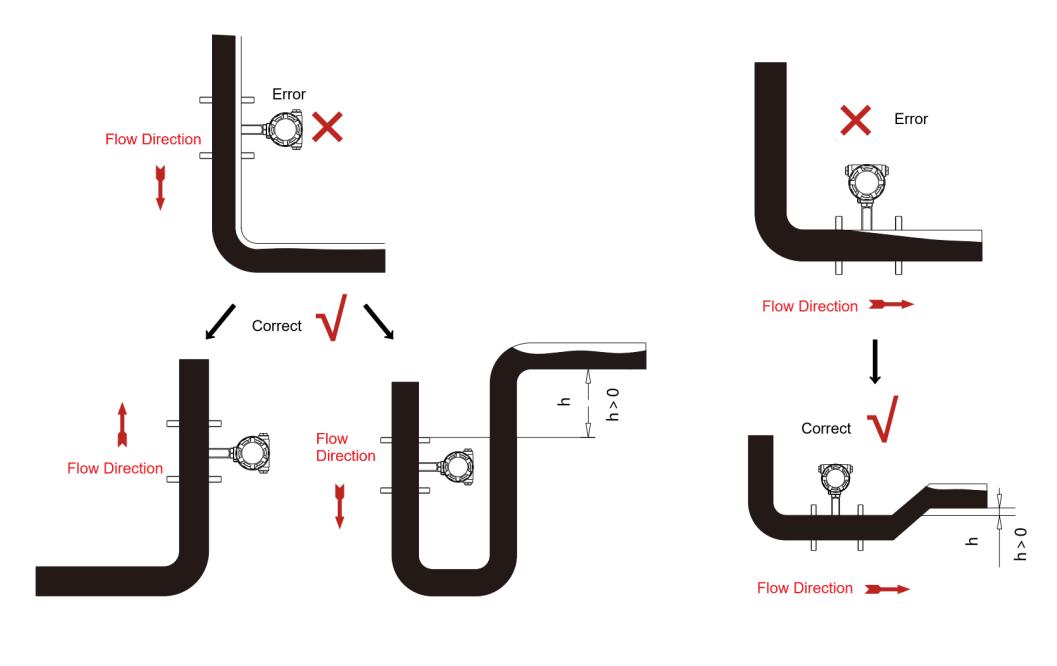

2. تطبيقات قياس السوائل
تأكد من أن أنبوب العداد يظل ممتلئًا بالسائل تمامًا.
ينبغي أن يكون اتجاه التدفق إلى الأعلى كلما أمكن ذلك.
إذا كان التثبيت لأسفل ضروريًا، ضع العداد أسفل خط الأنابيب السفلي للحفاظ على حالة التدفق الكامل.

تجنب تركيب مقياس التدفق في أعلى نقطة في خط الأنابيب، حيث قد تتكون فقاعات الغاز وتقلل من الدقة.
لمنع التجويف أو تكوين الفقاعات الناتجة عن انخفاض الضغط الناتج عن الصمام، قم بتثبيت مقياس التدفق قبل صمامات التحكم.

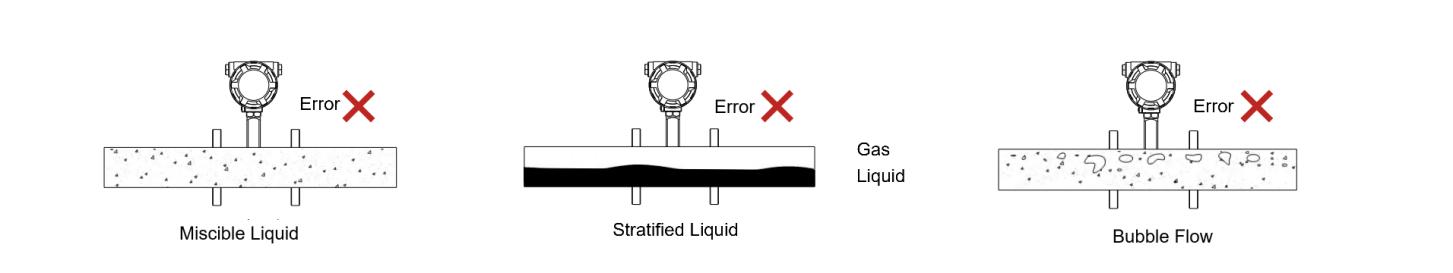

3. التدفق متعدد المراحل
للحصول على قراءات دقيقة، يجب أن يكون الوسط المقيس أحادي الطور (غاز، بخار، أو سائل). في ظروف الطورين أو الطور المختلط، تنخفض دقة القياس بشكل ملحوظ.

إجراءات التثبيت والاحتياطات

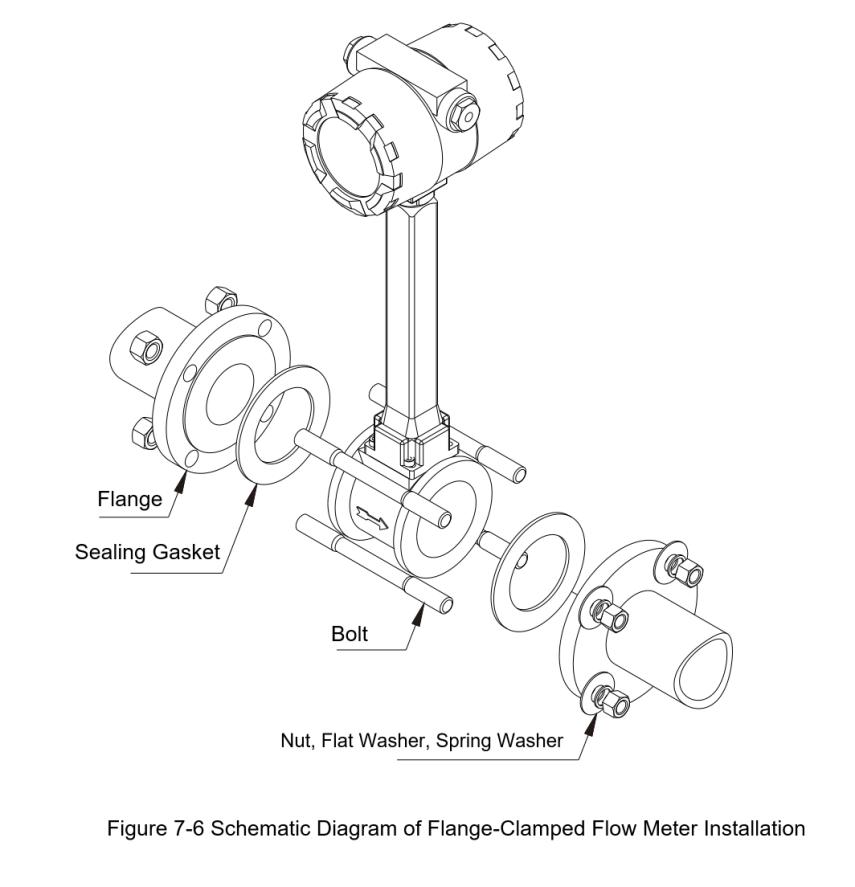

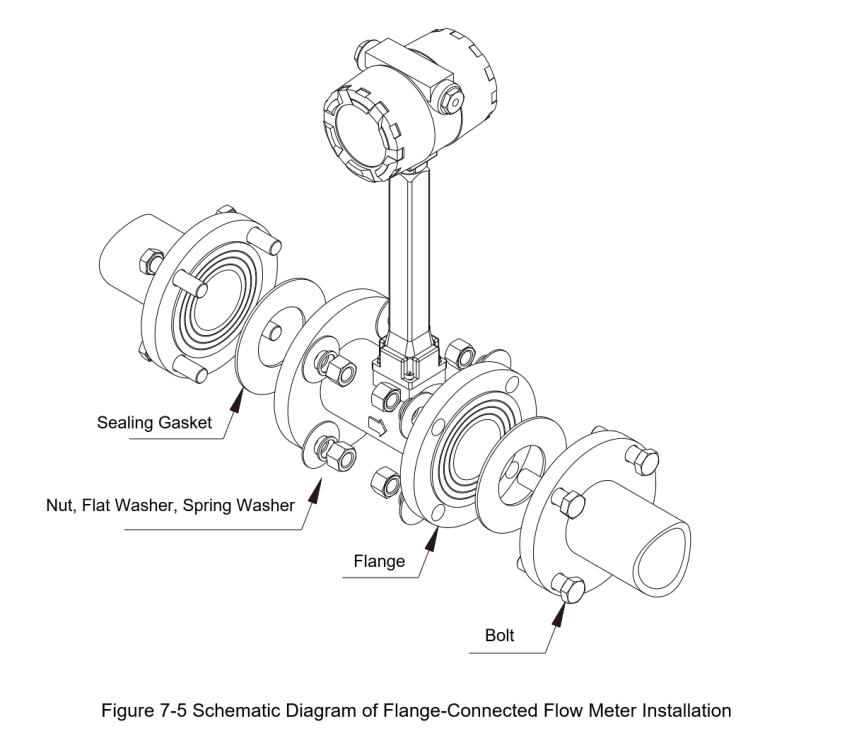

1. مقاييس التدفق المتصلة بالشفة والمثبتة بالشفة

تأكد من محاذاة الأنابيب والتوافق المحوري بين مقياس التدفق والأنابيب قبل التثبيت.
بالنسبة لأنابيب المياه الجديدة، قم دائمًا بإزالة الحطام وبقايا اللحام لمنع الانسداد أو القراءات غير الدقيقة.
من خلال اتباع ممارسات التثبيت هذه، يمكن لمقاييس التدفق الدوامي تحقيق الأداء الأمثل، مما يضمن الاستقرار والدقة والمتانة على المدى الطويل في التطبيقات الصناعية التي تنطوي على قياس تدفق الغاز أو البخار أو السوائل.
