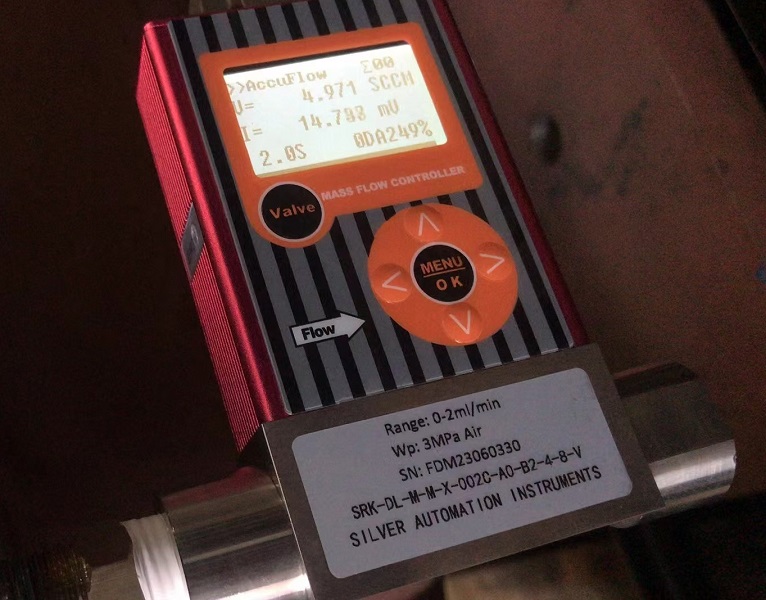

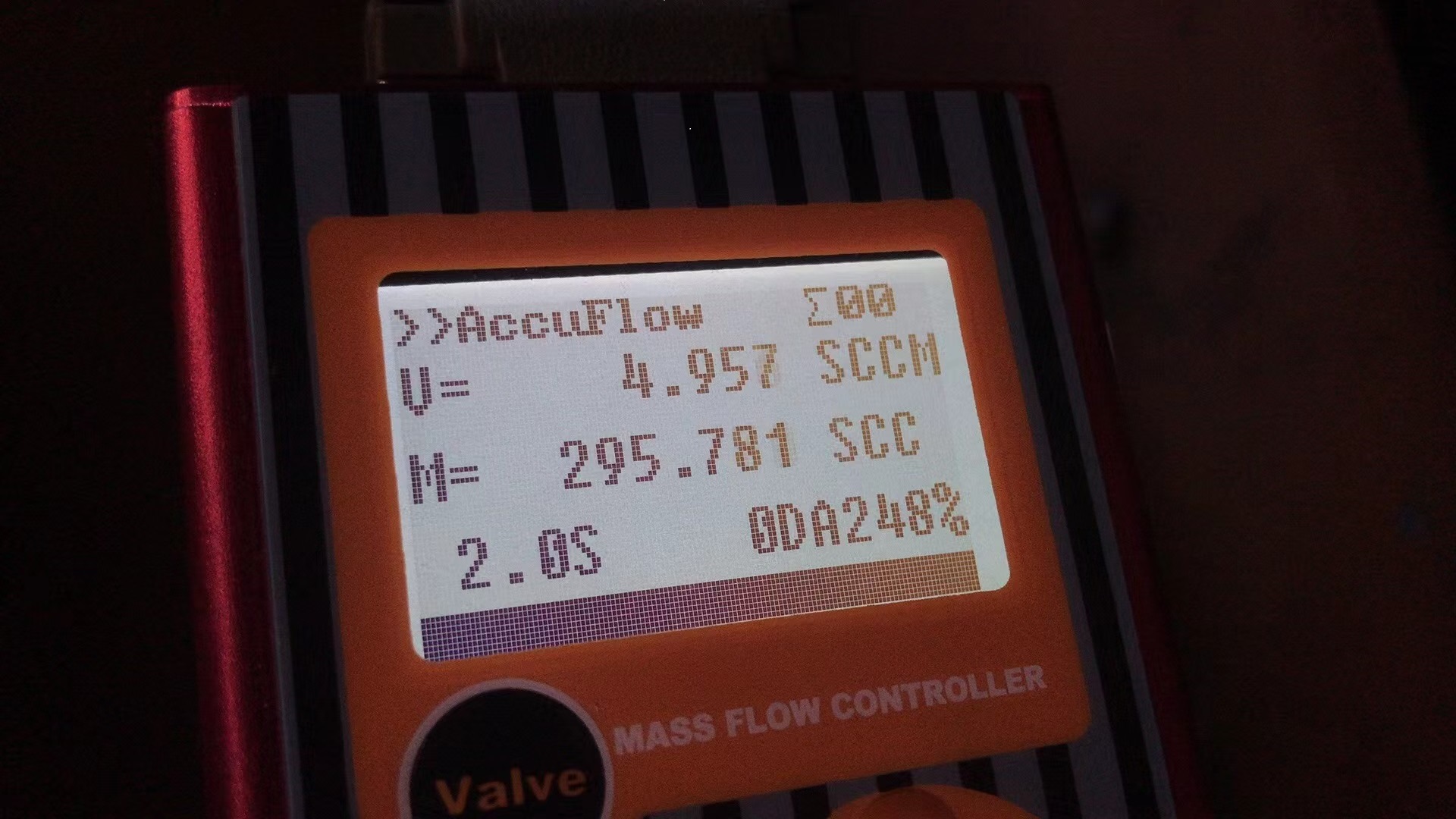

مقياس التدفق SCCM هو أداة دقيقة تُستخدم لقياس معدلات تدفق الغاز أو الهواء الصغيرة جدًا، والتي تُعبر عنها عادةً بوحدة SCCM (سنتيمترات مكعبة قياسية في الدقيقة)، مثل 2 أو 10 أو 20 مل/دقيقة يشير مصطلح "قياسي" إلى أن معدل التدفق يُقاس وفقًا لظروف محددة من درجة الحرارة والضغط، غالبًا 0 درجة مئوية و1 ضغط جوي، مما يسمح بقراءات متسقة وقابلة للمقارنة عبر مختلف التطبيقات. لمزيد من المعلومات حول ظروف الغاز القياسية والفعلية، يُرجى الاطلاع على هذه المقالة: [م³/س مقابل م³/س مقابل سم³/س: الدليل الشامل لوحدات معدل تدفق الغاز] .
على عكس الصناعات التقليدية عدادات تدفق الغاز صُممت عدادات التدفق SCCM، التي تتعامل مع كميات كبيرة من الغاز (بوحدات تدفق مثل MMscfd أو GPM أو m3/h)، لقياس تدفقات الغاز الدقيقة. وتُستخدم على نطاق واسع في الصناعات التي تتطلب تحكمًا دقيقًا في الغاز، مثل صناعة أشباه الموصلات، والبحوث المخبرية، وإنتاج الأجهزة الطبية، والكشف عن تسرب الغاز، والأجهزة التحليلية. حتى أدنى تغيير في تدفق الغاز يمكن أن يؤثر بشكل كبير على جودة العملية وإنتاجية المنتج في هذه المجالات.
يمكن أن تعتمد عدادات التدفق SCCM على مبادئ قياس مختلفة. النوعان الأكثر شيوعًا هما عدادات التدفق الحراري الكتلي وعدادات التدفق التفاضلي للضغط.

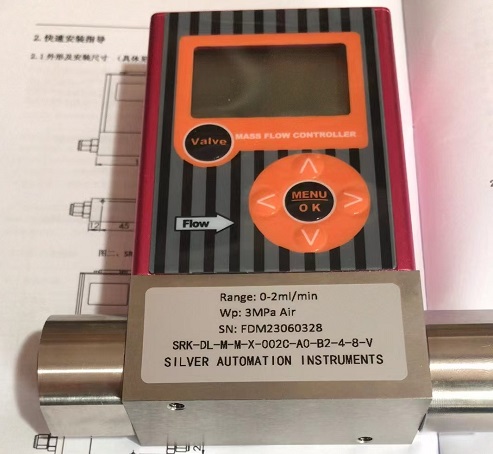

يقيس مقياس التدفق الحراري الدقيق تدفق الغاز بناءً على انتقال الحرارة. داخل المستشعر، يقوم سخان صغير بتسخين جزء من تيار الغاز، وتراقب مستشعرات درجة الحرارة سرعة انتقال الحرارة بواسطة الغاز. كلما زادت سرعة حركة الغاز، زادت كمية الحرارة المفقودة.
لأن هذه الطريقة تعتمد على الخصائص الحرارية للغاز، فإنها تقيس معدل تدفق الكتلة مباشرةً - دون الحاجة إلى تعويض درجة الحرارة أو الضغط. وهذا يجعلها مثالية للتطبيقات التي يكون فيها تركيب الغاز وظروف التشغيل مستقرة.
تُعد عدادات التدفق الحراري الدقيقة المزودة بوحدات تدفق مل/دقيقة مناسبة بشكل خاص للضغط المنخفض. قياس تدفق الغاز المنخفض ، مما يوفر دقة عالية، وقابلية تكرار ممتازة، ووقت استجابة سريع.

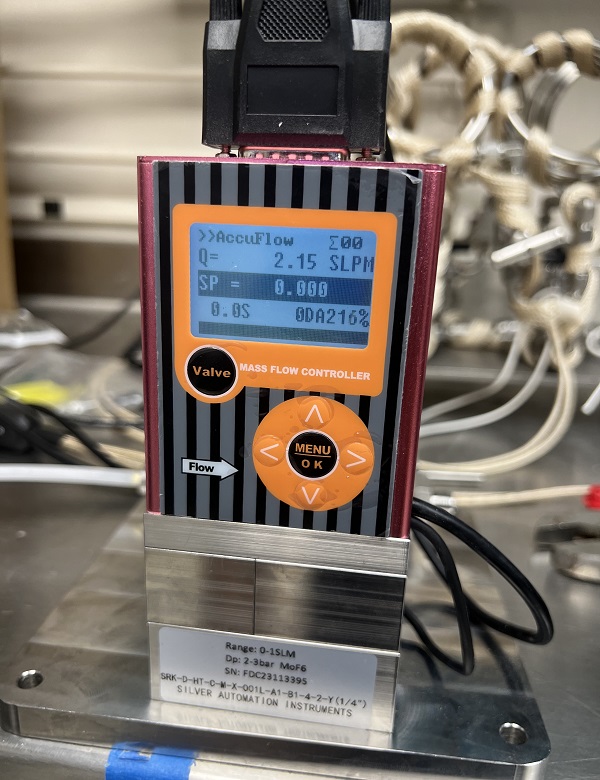

يُعد مقياس التدفق التفاضلي (DP) أسلوبًا شائعًا آخر. ويعمل هذا المقياس عن طريق وضع عائق (مثل فتحة أو عنصر تدفق صفائحي) في مسار الغاز. وعندما يتدفق الغاز عبر هذا العائق، فإنه يُحدث انخفاضًا في الضغط يتناسب مع معدل التدفق.
بقياس فرق الضغط هذا، ومعرفة كثافة الغاز، يستطيع النظام حساب معدل التدفق الحجمي أو معدل التدفق الكتلي. لقياس التدفقات الدقيقة بوحدات SCCM، يجب تصميم عنصر قياس فرق الضغط بعناية فائقة لخلق فروق ضغط قابلة للقياس حتى عند معدلات التدفق المنخفضة جدًا.
تُعرف عدادات SCCM القائمة على DP بأدائها القوي وتوافقها مع مختلف الغازات، ولكنها تتطلب عادةً تصحيح درجة الحرارة والضغط للحفاظ على دقة عالية.
تُعدّ عدادات تدفق الغاز بوحدة SCCM أدوات أساسية في أي عملية تتطلب تحكمًا دقيقًا في الغاز. ومن بين التطبيقات النموذجية ما يلي:
تُستخدم للتحكم في غازات النقل، وغازات الترسيب، وأنظمة الحفر بالبلازما. تضمن دقة SCCM إنتاج رقائق مستقر وجودة متسقة.
في مختبرات البحث والتطوير، يستخدم العلماء عدادات التدفق SCCM لدراسات كروماتوغرافيا الغاز، والتحليل الطيفي، وحركية التفاعل، حيث تكون جرعات الغاز الدقيقة مطلوبة.
فهي تنظم إمدادات الغاز في المخمرات أو المفاعلات الحيوية أو غرف التعقيم، مما يحافظ على ظروف النمو أو التفاعل المثلى.
تساعد عدادات التدفق SCCM في مراقبة أخذ عينات الهواء وأنظمة معايرة الغاز وتحليل الانبعاثات، مما يضمن قياس الغازات النزرة بشكل صحيح.
في تطبيقات مثل العلاج التنفسي والتخدير وأنظمة خلط الغازات، يضمن التحكم على مستوى SCCM سلامة المريض ودقة المعدات.
يجب أن توفر عدادات التدفق SCCM دقة استثنائية، غالبًا في حدود ±1% من القراءة أو أفضل. كما أن الحساسية وثبات الصفر أمران بالغا الأهمية - حتى الانحراف الطفيف يمكن أن يتسبب في أخطاء كبيرة في العمليات طويلة الأمد.
في أنظمة التصنيع الآلية، غالبًا ما تتكامل عدادات تدفق SCCM مع مخارج 4-20 مللي أمبير، أو بروتوكول RS485 MODBUS، أو شاشات عرض رقمية. يتيح ذلك المراقبة في الوقت الفعلي، وتسجيل البيانات، والتحكم في الحلقة المغلقة، مما يضمن بقاء تدفق الغاز ضمن المواصفات الدقيقة.
تتيح بعض الطرازات المتقدمة للمستخدمين ضبط كثافة غاز ثابتة لتحويل التدفق الحجمي إلى تدفق كتلي (مثلًا، كجم/ساعة أو رطل/دقيقة). مع ذلك، إذا تغيرت كثافة الغاز نتيجة لتغيرات الضغط أو درجة الحرارة، فقد لا تكون القراءة دقيقة. لهذا السبب، تُفضّل عدادات التدفق الكتلي الحراري، التي تقيس التدفق الكتلي بطبيعتها، في تطبيقات التدفقات الدقيقة الحساسة.
عند اختيار مقياس تدفق SCCM، ينبغي على المهندسين مراعاة عدة عوامل:
نطاق التدفق - يجب أن يغطي الجهاز نطاق التدفق المطلوب (على سبيل المثال، 0-10 SCCM، 0-500 SCCM) بدقة كافية.
نوع الغاز - بعض العدادات مخصصة لنوع معين من الغاز، بينما يمكن معايرة البعض الآخر لأنواع متعددة من الغازات.
ظروف التشغيل – يمكن أن يؤثر الضغط ودرجة الحرارة والرطوبة على الأداء.

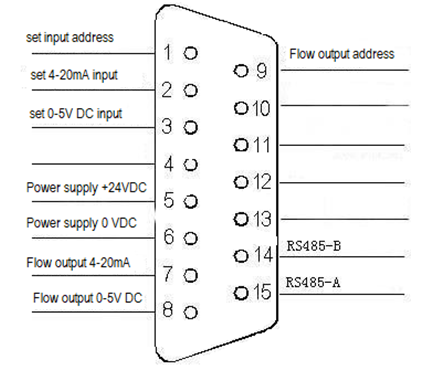

مخرج الإشارة – اختر بين الإشارة التناظرية (4-20 مللي أمبير) أو الرقمية (MODBUS أو RS485 أو USB) بناءً على نظام التحكم الخاص بك. لمزيد من المعلومات حول إعداد MODBUS RUT لمقياس تدفق SCCM. مقياس تدفق الغاز الصغير sccm MODBUS RTU
وقت التركيب والاستجابة - تتطلب تطبيقات التدفق الصغير غالبًا استجابة سريعة وحجمًا صغيرًا.
1. تركيب المرشحات
لضمان دقة القياس وحماية مقياس التدفق، يجب أن يكون الغاز نظيفًا وخاليًا من الغبار والسوائل والزيوت. عند الضرورة، يُنصح بتركيب مرشح مناسب. عند توصيل أسطوانة مصدر السائل بمخرج مقياس التدفق، يُوصى بإضافة صمام أحادي الاتجاه عند المخرج لمنع التدفق العكسي، الذي قد يُلحق الضرر بالمقياس.
2. التعامل مع الغازات المسببة للتآكل
تُصنع قنوات عدادات التدفق من مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ SUS 316L (00Cr17Ni14Mo2) والفولاذ المقاوم للصدأ SUS 417J1 (00Cr30Mo2) والمطاط الفلوري. تستطيع هذه العدادات التعامل مع الغازات متوسطة التآكل والمذيبات العضوية، شريطة أن يكون نظام المستخدم نظيفًا، وقليل التسريب، ويخضع للصيانة الدورية. بالنسبة للغازات شديدة التآكل، يجب تعديل جميع مواد منع التسرب وفقًا لذلك. يرجى دائمًا تحديد نوع الغاز عند تقديم الطلب.
3. موضع التركيب
على الرغم من أنه يُنصح بتركيب وحدة التحكم على سطح مستوٍ، إلا أن الجهاز ليس حساسًا جدًا للاتجاه ويمكن تركيبه في أوضاع مختلفة. في حال حدوث انحراف عن الصفر عند تركيب مقياس التدفق بزاوية غير أفقية، يمكن ضبط نقطة الصفر بعد التركيب.
4. إحكام إغلاق الصمام
يعمل الصمام الداخلي لجهاز التحكم بالتدفق كصمام تنظيم، وليس كصمام إغلاق. لذا، ينبغي على المستخدمين تركيب صمام إغلاق منفصل على كل من المدخل والمخرج، خاصةً عند التعامل مع الغازات المسببة للتآكل، لضمان سلامة التشغيل. بعد الاستخدام طويل الأمد، يُعتبر معدل تسرب الصمام في حدود 2% من النطاق الكامل (FS) طبيعيًا. في حال تجاوز التسرب هذه النسبة، يلزم إجراء صيانة.
5. المعايرة وتحويل الغاز
تُعاير عدادات التدفق عادةً باستخدام النيتروجين (N₂). في حال تطلّب الأمر معايرة باستخدام غازات أخرى، يُرجى تحديد ذلك عند الطلب. يمكن للمستخدمين تحويل القراءات للغازات المختلفة باستخدام معامل التحويل المذكور في الملحق لضمان دقة القياس. الملحق: معامل تحويل تدفق الغاز .
يلعب مقياس تدفق الغاز بوحدة SCCM دورًا حيويًا في الصناعات الحديثة التي تعتمد على التحكم الدقيق في تدفق الغاز. سواءً كان ذلك لترسيب أغشية رقيقة على أشباه الموصلات، أو لإجراء أبحاث كيميائية حساسة، أو لتوفير جرعات دقيقة من الغاز في المعدات الطبية، فإن هذه الأجهزة تضمن الاستقرار والكفاءة والجودة.
من خلال فهم مبادئ عملها، ولا سيما أنواع قياس التدفق الحراري الكتلي وقياس التدفق التفاضلي، يستطيع المستخدمون اختيار مقياس التدفق SCCM الأنسب لعملياتهم. في أي تطبيق تُعدّ فيه تدفقات الغاز الصغيرة مهمة، لا يُعدّ مقياس التدفق SCCM الدقيق مجرد أداة، بل هو عصب إدارة الغاز الدقيقة.
الفيديو أدناه يوضح كيفية عمل مقياس التدفق SCCM الخاص بنا:
