يُستخدم وقود الديزل لتشغيل كل شيء بدءًا من الآلات الثقيلة ووسائل النقل وصولًا إلى الغلايات الصناعية ومولدات الطاقة الاحتياطية، مما يجعله عنصرًا حيويًا في الاقتصاد العالمي. ولا يُعد قياس تدفق الديزل واستهلاكه بدقة ضرورة فنية لأي عملية تستخدمه فحسب، بل هو أيضًا أمر بالغ الأهمية للامتثال البيئي، والكفاءة التشغيلية، والإدارة المالية. ويُعد اختيار مقياس تدفق الديزل المناسب خيارًا حاسمًا يُمكن أن يُؤثر بشكل كبير على الموثوقية والربحية.

أكثر ثلاث تقنيات شيوعًا لـ قياس تدفق وقود الديزل أو الديزل الحيوي سيتم في هذا الدليل الشامل فحص جميع أنواع عدادات التدفق، بما في ذلك عدادات التوربينات السائلة (TUF)، وعدادات التروس البيضاوية (عدادات الإزاحة الموجبة)، وعدادات تدفق الكتلة من نوع كوريوليس، بدقة متناهية. ولمساعدتك في اختيار الخيار الأمثل الذي يلبي احتياجاتك الخاصة في قياس التدفق، سنستعرض آلية عمل كل نوع، ومزاياه، وعيوبه، واستخداماته المثالية، وأفضل ممارسات تركيبه.

لماذا يُعد قياس تدفق الديزل بدقة أمرًا بالغ الأهمية؟

من الضروري فهم أهمية قياسات دقيقة لتدفق الوقود قبل الخوض في تفاصيل التكنولوجيا. باستخدام بيانات دقيقة، يمكنك:

• التحكم في التكاليف: يُعد الوقود تكلفة تشغيلية كبيرة. ويمكن تحقيق التوزيع الدقيق للتكاليف وتحديد مجالات تحسين الكفاءة من خلال المراقبة الدقيقة للاستهلاك في المحركات والغلايات والمولدات.

• التحقق من صحة الفواتير (نقل الحيازة): الدقة هي شرط تعاقدي ومالي عند نقل الوقود بين الأطراف، مثل من ناقلة إلى سفينة أو من مورد إلى خزان تخزين.

• تحسين أداء المعدات: من أهم طرق تقييم حالة المحرك أو أي قطعة من المعدات مراقبة كمية الوقود التي يستهلكها. قد تشير أي انحرافات إلى ضرورة إجراء الصيانة.

• إدارة المخزون: إن معرفة الكمية الدقيقة للوقود في خزاناتك ومقدار ما يتم استخدامه يساعدك على تجنب النقص، وإجراء أفضل عمليات الشراء، وتحديد التسريبات أو السرقة المحتملة.

مقارنة بين أبرز تقنيات عدادات تدفق الديزل

عدادات تدفق التوربينات السائلة للديزل

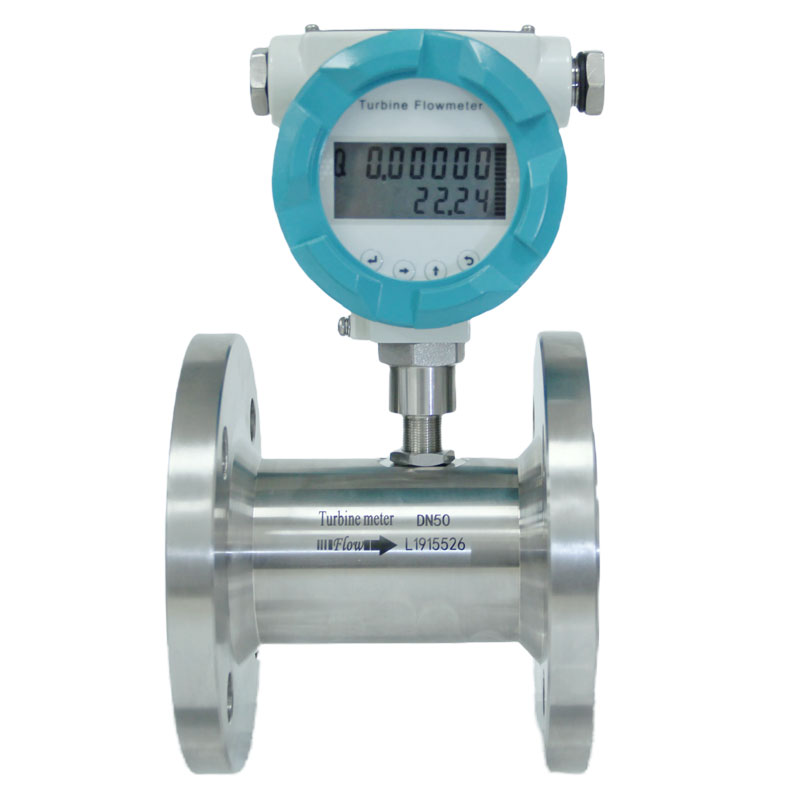

تُعدّ عدادات تدفق التوربينات السائلة تقنية شائعة الاستخدام لقياس السوائل النظيفة منخفضة اللزوجة، مثل وقود الديزل. وتتميز هذه العدادات بكفاءة عالية مقارنةً بتكلفتها. كما أنها خفيفة الوزن، مما يُقلل تكاليف الشحن الدولي بشكل كبير.

مبدأ التشغيل

أ مقياس تدفق التوربين يحتوي الجهاز على دوّار متعدد الشفرات معلق في مسار التدفق. يدور الدوّار بسرعة تتناسب طرديًا مع سرعة السائل، حيث يدفع الديزل الشفرات أثناء مروره عبر العداد. يتم رصد كل شفرة عابرة بواسطة مستشعر مغناطيسي، والذي يُنتج نبضة تُترجم إلى معدل التدفق.

المزايا

• دقة عالية: توفر قابلية تكرار ودقة استثنائية (عادة ±0.5٪ من القراءة)، خاصة في التطبيقات ذات التدفق الثابت.
• فعال من حيث التكلفة: يقدم أداءً ممتازاً بسعر معقول.
• صغيرة الحجم وخفيفة الوزن: بالنسبة لنفس حجم الخط، فإن هذه العدادات عادة ما تكون أخف وزنًا وأصغر حجمًا من الأنواع الأخرى.

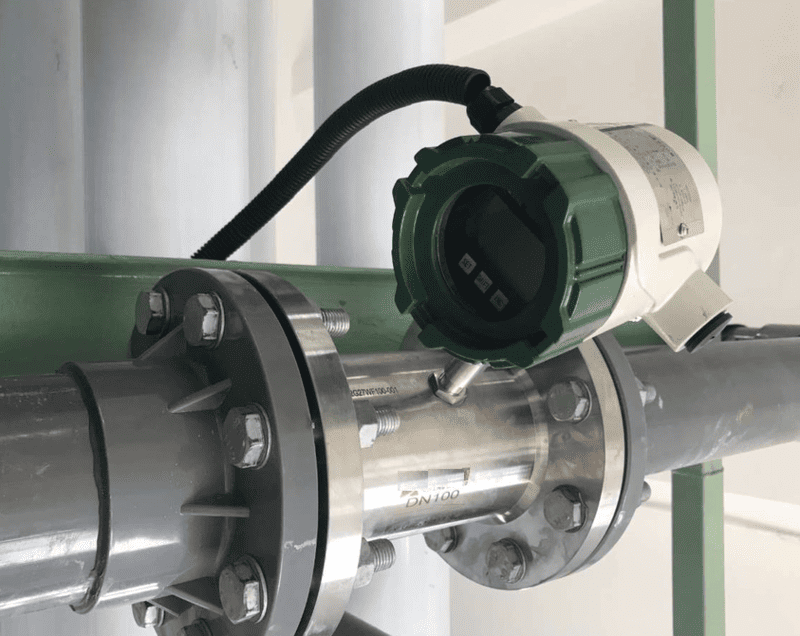

• مقياس تدفق وقود الديزل الرقمي مع شاشة عرض إلكترونية، وإخراج 4-20 مللي أمبير أو نبضي، وخيار مع MODBUS RTU.

العيوب

• يتطلب وقودًا نظيفًا: الدوار الداخلي حساس للشوائب. لتجنب التلف، يلزم استخدام مصفاة أو مرشح في الجزء العلوي من المحرك.
• الأجزاء المتحركة: بمرور الوقت، ستحتاج الدوارات والمحامل إلى الصيانة أو الاستبدال بسبب التآكل.
• حساسية اللزوجة: يمكن أن يكون للاختلافات الكبيرة في لزوجة الديزل، والتي تحدث بشكل متكرر مع تغيرات درجة الحرارة، تأثير على الدقة.

تثبيت

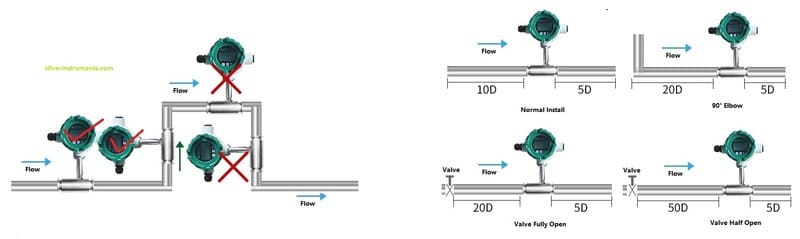

يُعدّ التركيب الصحيح أمرًا بالغ الأهمية. يحتاج عداد التوربين إلى كمية كبيرة من الأنابيب المستقيمة والخالية من العوائق لضمان تدفق ثابت. يُنصح عمومًا بوجود مسار مستقيم بطول 10 أقطار للأنبوب (10D) قبل العداد و5 أقطار للأنبوب (5D) بعده. يوضح الجدول أدناه مزيدًا من المعلومات حول تركيب عداد تدفق التوربين السائل.

عدادات تدفق بيضاوية الشكل للديزل

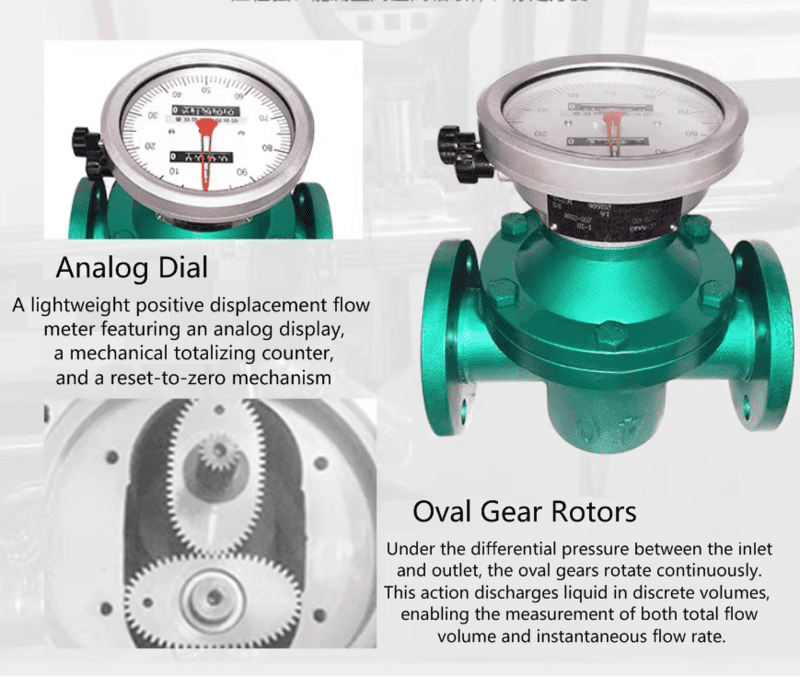

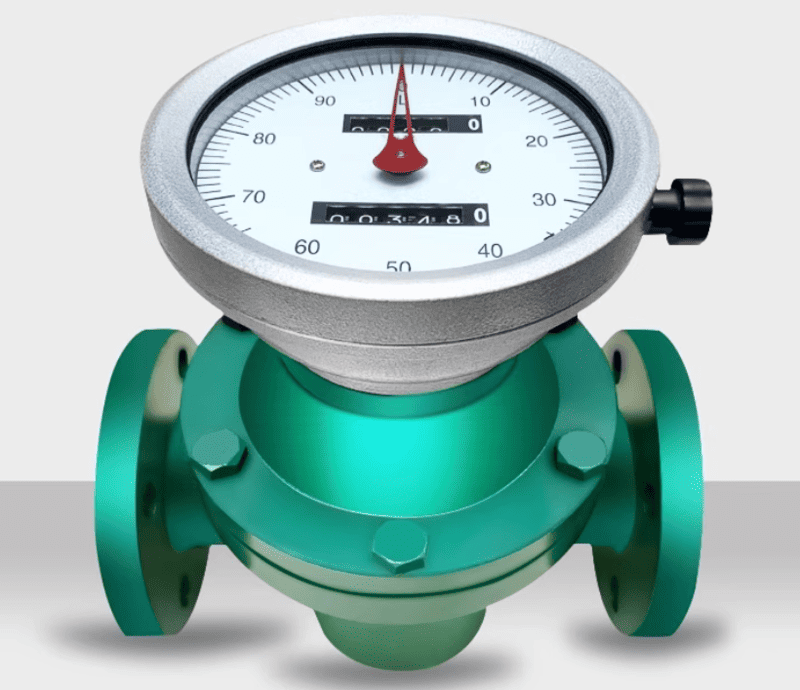

تُعتبر عدادات تدفق الوقود ذات التروس البيضاوية، وهي نوع من عدادات الإزاحة الموجبة، من أهم أدوات قياس الوقود. فهي تتميز بمتانتها العالية، وموثوقيتها، وقابليتها للتكيف.

مبدأ التشغيل

يتكون عداد التروس البيضاوي من ترسين بيضاويين متشابكين، مصنّعين بدقة متناهية. يدور الترسان نتيجةً لاختلال الضغط الناتج عن وقود الديزل الداخل إلى العداد. مع كل دورة، يتم احتجاز كمية محددة ودقيقة من السائل وتمريرها عبر جسم العداد بواسطة الترسين. ويتم حساب الحجم الإجمالي عن طريق عدّ هذه الدورات باستخدام حساس.

المزايا

• دقة وموثوقية فائقة: التغيرات في درجة الحرارة أو شكل التدفق أو لزوجة السائل لها تأثير ضئيل على دقتها، والتي عادة ما تكون ±0.5%~0.2%.
• لا حاجة إلى أنبوب مستقيم: يمكن تركيبها في مناطق ضيقة، مثل حجرات المحركات الصغيرة أو عربات التزود بالوقود المتنقلة.
• يعمل بدون طاقة: مقياس تدفق الديزل الميكانيكي تستطيع أجهزة قياس التدفق الميكانيكية المزودة بشاشة عرض أساسية تتبع التدفق الكلي دون الحاجة إلى الكهرباء. يشرح الفيديو أدناه المزيد عن هذه الأجهزة.

العيوب

• للاستخدام مع الوقود النظيف فقط: قد تتسبب المواد الصلبة في تعطل التروس بسبب دقة أبعادها. يلزم تركيب مصفاة في الجزء العلوي من خط الوقود.
• الأجزاء المتحركة: على الرغم من أن التروس عادة ما تكون متينة للغاية في تطبيقات الوقود، إلا أنها عرضة للتآكل.
• قد تكون ثقيلة: يمكن أن تكون عدادات التروس البيضاوية أثقل بكثير من عدادات تدفق التوربينات في الأنابيب ذات الأقطار الأكبر. على سبيل المثال، مقياس تدفق بيضاوي الشكل مقاس 3 بوصات للديزل يبلغ وزنه حوالي 100 كجم، بينما يبلغ وزن مقياس تدفق التوربين 3 بوصات 15 كجم فقط.

تركيب تروس بيضاوية الشكل

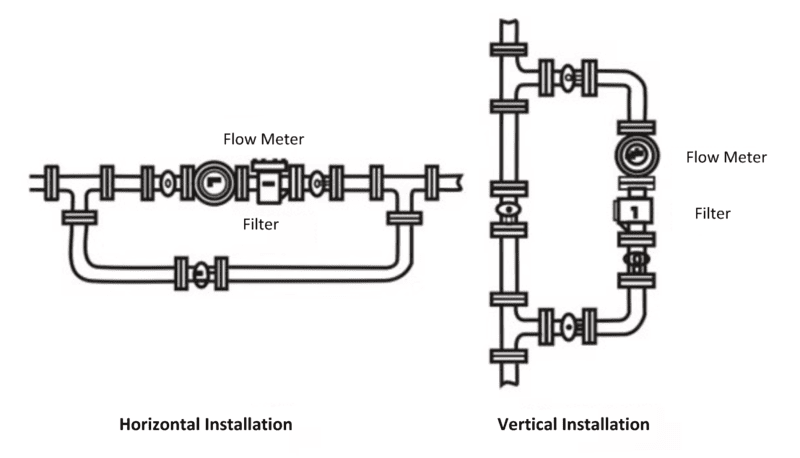

توصي قائمة الصور أدناه بالتركيب الأفقي والرأسي لمقياس تدفق التروس البيضاوي.

ملاحظة خاصة: عدادات تروس بيضاوية صغيرة لمعدلات التدفق المنخفضة

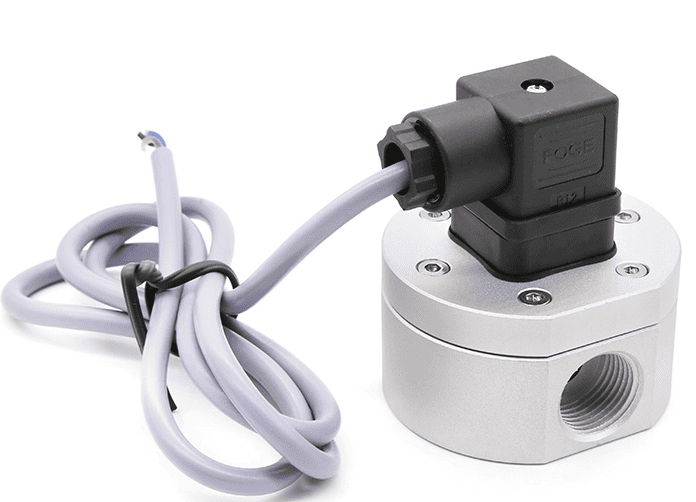

يُعدّ مقياس التدفق ذو التروس البيضاوية الصغيرة خيارًا ممتازًا للتطبيقات التي تتطلب قياسًا دقيقًا لمعدلات التدفق المنخفضة للغاية، والتي تُقاس عادةً بالمليلترات في الدقيقة (مل/دقيقة). على الرغم من تصميمها خصيصًا لتلبية متطلبات بيئات التدفق المنخفض، تعمل هذه المقاييس الصغيرة ذات الإزاحة الموجبة وفقًا لنفس مبدأ الموثوقية الذي تعمل به نظيراتها الأكبر حجمًا. توفر هذه المقاييس طريقة دقيقة واقتصادية لقياس التدفقات الدقيقة لمحركات الديزل، وهي مثالية لتطبيقات مثل حقن إضافات الوقود، ومراقبة استهلاك الوقود في الاحتراق، ومحطات اختبار البحث والتطوير للمحركات الصغيرة. يوضح الجدول أدناه نطاق التدفق الصغير لسلسلة مقاييس التدفق LC-M من موقع silverinstruments.com.

نماذج عدادات التدفق من سلسلة LC-M ونطاقات التدفق

نموذج الكود	مادة	نطاق التدفق الأصلي	نطاق التدفق (لتر/ساعة)
LC-M2-AL	الألومنيوم	0.5-150 مل/دقيقة	0.03 ~ 9
LC-M2-SS	الفولاذ المقاوم للصدأ	0.5-150 مل/دقيقة	0.03 ~ 9
LC-M5.2-AL	الألومنيوم	1-400 مل/دقيقة	0.06 ~ 24
LC-M5.2-SS	الفولاذ المقاوم للصدأ	1-400 مل/دقيقة	0.06 ~ 24
LC-M5.1-AL	الألومنيوم	1-800 مل/دقيقة	0.06 ~ 48
LC-M5.1-SS	الفولاذ المقاوم للصدأ	1-800 مل/دقيقة	0.06 ~ 48
LC-M6-AL	الألومنيوم	0.5~100 لتر/ساعة	0.5 ~ 100
LC-M6-SS	الفولاذ المقاوم للصدأ	0.5~100 لتر/ساعة	0.5 ~ 100
LC-M9-AL	الألومنيوم	6~600 لتر/ساعة	6 ~ 600
LC-M9-SS	الفولاذ المقاوم للصدأ	6~600 لتر/ساعة	6 ~ 600
LC-M12-AL	الألومنيوم	0.3~30 لتر/دقيقة	18 ~ 1800
LC-M12-SS	الفولاذ المقاوم للصدأ	0.3~30 لتر/دقيقة	18 ~ 1800
LC-M25-AL	الألومنيوم	0.5~100 لتر/دقيقة	30 ~ 6000
LC-M25-SS	الفولاذ المقاوم للصدأ	0.5~100 لتر/دقيقة	30 ~ 6000

تثبيت

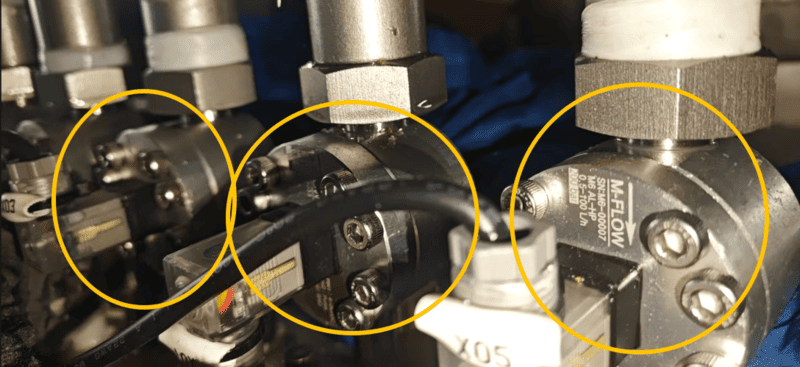

كما هو موضح في الصور أعلاه، فإن عملية تركيب مقياس تدفق التروس البيضاوي الصغير قابلة للتعديل بدرجة كبيرة. يلزم وجود مرشح/مصفاة في الجزء العلوي لحماية التروس من الشوائب، ولكن لا حاجة إلى أنابيب مستقيمة.

عدادات تدفق الكتلة كوريوليس للديزل

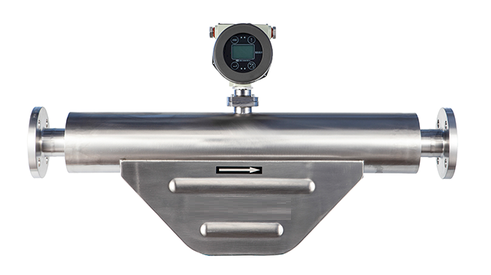

يُعد مقياس تدفق الكتلة كوريوليس الخيار الأمثل للتطبيقات التي تتطلب أقصى درجات الدقة والموثوقية.
هل ترغب بمعرفة المزيد عن أفضل مقياس تدفق للديزل؟ شاهد الفيديو أدناه:

مبدأ التشغيل

يُقاس معدل التدفق الكتلي مباشرةً بواسطة مقياس كوريوليس. يستخدم هذا المقياس ملفًا دوارًا لتحريك أنبوب أو أكثر من الأنابيب المهتزة. تلتوي هذه الأنابيب أثناء مرور الديزل عبرها بفعل تأثير كوريوليس. تلتقط الحساسات التغير الطفيف في التوقيت (فرق الطور) بين اهتزازات المدخل والمخرج، والذي يتناسب طرديًا مع معدل التدفق الكتلي.

المزايا

• أعلى دقة: إنه المعيار الصناعي لعمليات نقل الحضانة بسبب دقته التي لا مثيل لها (غالبًا ±0.1~0.2 %).
• القياس المباشر للكتلة: تقيس هذه الطريقة الكتلة الفعلية، لذا فإن نتائجها لا تتأثر بالتغيرات في درجة الحرارة أو اللزوجة أو كثافة السوائل.
• لا توجد أجزاء متحركة: لا توجد أجزاء متحركة قابلة للتآكل أو الانسداد أو الصيانة، مما يجعل التصميم غير تدخلي تمامًا.
• مخرج متعدد المعايير: يمكن لجهاز واحد قياس درجة الحرارة والكثافة وتدفق الكتلة وتدفق الحجم في وقت واحد.

العيوب

• أعلى تكلفة: تعد تقنية قياس التدفق الأكثر تكلفة هي مقياس كوريوليس.
• انخفاض الضغط المحتمل: قد يحدث انخفاض في الضغط بسبب مسار التدفق عبر الأنابيب المهتزة.

تثبيت

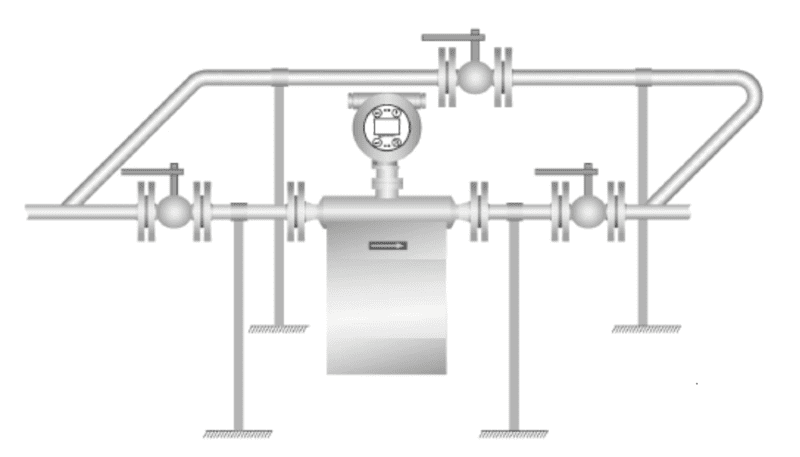

لا يُشترط استخدام أنابيب مستقيمة، ولكن لحماية الحساس الحساس من اهتزازات المصنع الخارجية، يجب تثبيت العداد بإحكام على الأنابيب. توضح الصورة أدناه طريقة التركيب المُوصى بها لعداد تدفق كوريوليس عند قياس السوائل مثل الديزل.

أي مقياس تدفق الديزل هو الأنسب لك؟ مقارنة

ميزة	مقياس تدفق التوربين	مقياس تدفق ذو تروس بيضاوية	مقياس تدفق الكتلة كوريوليس
مبدأ القياس	الحجمي (السرعة)	الحجمي (الإزاحة الموجبة)	التدفق الكتلي المباشر
الدقة النموذجية	±0.5%	من ±0.5% إلى ±0.2%	±0.1 ~0.2 %
أداء اللزوجة	عادل (حساس للتغييرات)	ممتاز	ممتاز
هل يتعامل مع الملوثات؟	لا (يلزم استخدام فلتر)	لا (يلزم استخدام فلتر)	جيد (بدون أجزاء متحركة)
هل تحتاج إلى أنبوب مستقيم؟	نعم (10D/5D)	لا	لا
التكلفة الأولية	منخفض إلى متوسط	واسطة	مرتفع جداً
مثالي لـ	تطبيقات نظيفة ومستقرة؛ اختبار المركبات.	التوزيع، وإعادة التزود بالوقود، وتغذية الغلايات.	نقل الحضانة، والفواتير ذات القيمة العالية.

اعتبارات متقدمة لقياسات الديزل

تعويض درجة الحرارة

عندما يسخن وقود الديزل، يتمدد، وعندما يبرد، ينكمش. قد تحدث أخطاء جسيمة إذا تم قياس الحجم مع احتساب الفاتورة بناءً على الكتلة أو محتوى الطاقة. يُعالج هذا الأمر باستخدام عداد كوريوليس، الذي يقيس الكتلة مباشرةً. بدلاً من ذلك، يمكن حساب معدل التدفق مع مراعاة تأثير درجة الحرارة باستخدام حاسوب تدفق مزود بمستشعر حرارة وعداد حجمي.

أجهزة حساب الإجمالي والتحكم في الدفعات

تأكد من أن عدادك يحتوي على وحدة تحكم في الدفعات لتوزيع كميات محددة مسبقًا من الوقود بدقة، وعداد إجمالي لتتبع الاستخدام التراكمي لتطبيقات التوزيع.

الخلاصة: الأداة المناسبة للمهمة

معرفة ما تحتاجه بالضبط سيساعدك اختر أفضل مقياس تدفق للديزل لعملياتك. يُعد مقياس تدفق التوربين خيارًا جيدًا لمراقبة الوقود النظيف للأغراض العامة عندما تكون التكلفة عاملاً رئيسيًا. يُعتبر مقياس تدفق التروس البيضاوية المتين ركيزة أساسية في الصناعة للتوزيع الدقيق والموثوق في مختلف الظروف. بالإضافة إلى ذلك، يوفر مقياس تدفق الكتلة كوريوليس أداءً لا مثيل له لتطبيقات مثل نقل الملكية حيث تكون أعلى دقة أمرًا لا غنى عنه.

تتخصص شركة سيلفر أوتوميشن إنسترومنتس في توفير معدات قياس التدفق المناسبة لمشكلتك. لتقييم تطبيقك وتحديد أفضل حلول قياس تدفق الديزل، تواصل مع فريق خبرائنا الآن. لمزيد من المعلومات التقنية حول اختيار مقياس تدفق الديزل، تفضل بزيارة موقعنا الإلكتروني. اختيار مقياس تدفق الديزل.

الأسئلة الشائعة حول مقياس تدفق الديزل

1. س: ما هي أنواع عدادات التدفق المناسبة لوقود الديزل؟
ج: تعد عدادات التدفق ذات الإزاحة الموجبة، وعدادات تدفق كتلة كوريوليس، وعدادات تدفق التوربينات هي الأكثر شيوعًا، ويتم اختيارها بناءً على الدقة والميزانية.

2. س: كيف تؤثر اللزوجة على اختيار مقياس تدفق الديزل؟
ج: اللزوجة العالية تقلل من دقة مقياس التوربين؛ تعمل مقاييس الإزاحة الموجبة ومقاييس كوريوليس بشكل أفضل مع السوائل اللزجة.

3. س: ما الفرق بين عدادات الكتلة وعدادات الحجم للديزل؟
أ: تقيس عدادات التدفق الكتلي (مثل عدادات كوريوليس) الكتلة مباشرةً، دون أن تتأثر بتغيرات درجة الحرارة. أما عدادات الحجم (مثل عدادات التوربينات) فتتطلب تعويضًا لقياس الكتلة بدقة.

4. س: هل هناك حاجة إلى تعويض درجة الحرارة والضغط؟
أ: ضروري لأجهزة القياس الحجمية لحساب معدل التدفق الكتلي. توفر أجهزة قياس كوريوليس قياسًا مباشرًا للكتلة دون تعويض.

5. س: ما هي المواد الموصى بها لعدادات تدفق الديزل؟
ج: يكفي استخدام الحديد الزهر أو الفولاذ الزهر، ولكن إذا كانت لديك ميزانية كافية، يمكنك استخدام مستشعر تدفق الديزل المصنوع من الفولاذ المقاوم للصدأ.

6. س: كم مرة يجب معايرة عدادات تدفق الديزل؟
ج: سنوياً لنقل الحضانة؛ كل سنتين إلى ثلاث سنوات لمراقبة العملية. تحقق بعد تغيير السوائل أو تلف العداد.

7. س: هل يمكن لجهاز قياس واحد التعامل مع مزيج الديزل والديزل الحيوي؟
ج: نعم.

8. س: ما هي المزايا الرئيسية لأجهزة قياس الإزاحة الموجبة؟
أ: دقة عالية في قياس السوائل اللزجة، ومتطلبات تشغيل مستقيمة قليلة، وقابلية تكرار ممتازة لنقل الملكية. سعر منخفض مقارنةً بمقياس تدفق الكتلة كوريوليس.

9. س: ما مدى أهمية شهادة المناطق الخطرة؟
ج: أمر بالغ الأهمية للسلامة. ابحث عن شهادات ATEX أو IECEx أو UL التي تتوافق مع تصنيفات منطقة التركيب.

10. س: ما هي الصيانة التي تتطلبها عدادات تدفق الديزل؟
أ: إجراء فحوصات دورية للفلاتر، وفحص الأختام، والتحقق من معايرة الصفر. قد تحتاج عدادات الإزاحة التفاضلية إلى فحص الدوار بعد الاستخدام المطول.
