في عالم المعالجة الصناعية وإدارة الطاقة، يُعدّ القياس الدقيق لتدفق الغاز أمرًا بالغ الأهمية. عند تحديد أو تشغيل عداد تدفق الغاز، ستجد ثلاث وحدات شائعة للتدفق الحجمي: متر مكعب/ساعة، ونانومتر مكعب/ساعة، ومتر مكعب/ساعة. ورغم تشابهها الظاهري، إلا أنها تُمثل مفاهيم مختلفة اختلافًا جوهريًا. وقد يؤدي الخلط بينها إلى أخطاء جسيمة في التحكم بالعمليات، وحساب التكاليف، والامتثال لمعايير السلامة.
إذن ما هو الفرق، ولماذا يهم كثيرا؟
سيشرح هذا الدليل هذه الوحدات بأبسط صورة ممكنة، مستخدمًا تشبيهًا واضحًا لتسهيل فهمها. في النهاية، ستفهم تمامًا معنى كل وحدة ومتى تستخدمها، مما يضمن لك اختيار وتشغيل أجهزة تدفق الغاز بثقة.
المشكلة الأساسية: لماذا يُعد حجم الغاز "هدفًا متحركًا"
قبل تعريف الوحدات، يجب أن نفهم مبدأً أساسيًا في الفيزياء:
حجم الغاز ليس خاصية ثابتة ، بل يتغير جذريًا بتغيرات درجة الحرارة والضغط.
تخيل أن لديك بالون حفلة بسيط.
- إذا قمت بنقل البالون من غرفة دافئة إلى الخارج البارد، فإنه سوف يتقلص.
- إذا قمت بأخذ هذا البالون البارد إلى غرفة دافئة، فإنه سوف يتمدد.
- إذا قمت بالضغط على البالون (زيادة ضغطه)، فإن حجمه سينخفض.

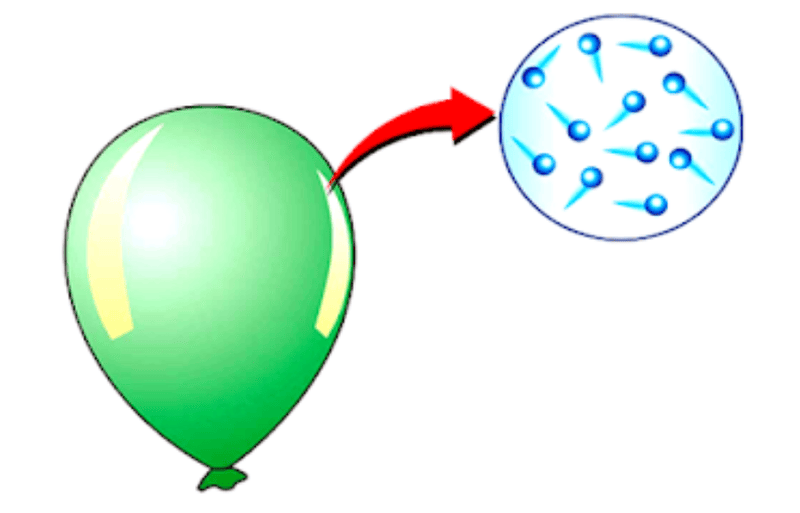

لم تتغير كمية الهواء - أي عدد جزيئات الهواء (أي كتلتها) - داخل البالون. ومع ذلك، ظل حجمه هدفًا متحركًا باستمرار، حسب بيئته.
يتصرف الغاز المتدفق عبر أنبوب صناعي بنفس الطريقة تمامًا. غالبًا ما يكون ساخنًا وتحت ضغط. إن تحديد حجمه ببساطة دون الإشارة إلى درجة حرارته وضغطه يُعدّ معلومة ناقصة ومضللة في كثير من الأحيان. هذه هي المشكلة التي وُضعت وحدات القياس القياسية لحلها.
تعريف واضح لكل وحدة
دعونا نستخدم تشبيه البالون لفهم كل وحدة من وحدات تدفق الغاز الثلاثة الشائعة.
متر مكعب/ساعة (متر مكعب فعلي في الساعة) - "ما تراه"
- التعريف: متر مكعب/ساعة، ويُكتب عادةً Am³/ساعة (حيث يرمز "A" إلى "الفعلي")، وهو يمثل الحجم الفعلي للغاز المار عبر العداد في ظروف التشغيل المباشرة . وهو قياس مباشر لحجم الغاز داخل الأنبوب في تلك اللحظة، تحت درجة حرارة وضغط التشغيل المحددين.
- تشبيه : متر مكعب/ساعة يُشبه قياس حجم بالون الآن، داخل مصنع ساخن ومضغوط يُستخدم فيه. إنه الحجم الفعلي المادي الذي يشغله الغاز في تلك اللحظة.
- الأهمية والقيود: هذا قياس قائم على مبدأ "ما تراه هو ما تحصل عليه". ورغم أنه يصف بدقة حجم الأنبوب، إلا أنه غير مفيد لمقارنة كميات الغاز. على سبيل المثال، تحتوي 100 متر مكعب/ساعة من الهواء المضغوط عند ضغط 7 بار على جزيئات هواء (كتلة) أكثر بثماني مرات من 100 متر مكعب/ساعة من الهواء عند الضغط الجوي. لذلك، فإن استخدام متر مكعب/ساعة في الفوترة أو حسابات الكفاءة غير موثوق به دون ذكر درجة الحرارة والضغط الفعليين.
متر مكعب عادي في الساعة (Nm³/h) – "المعيار الأوروبي"

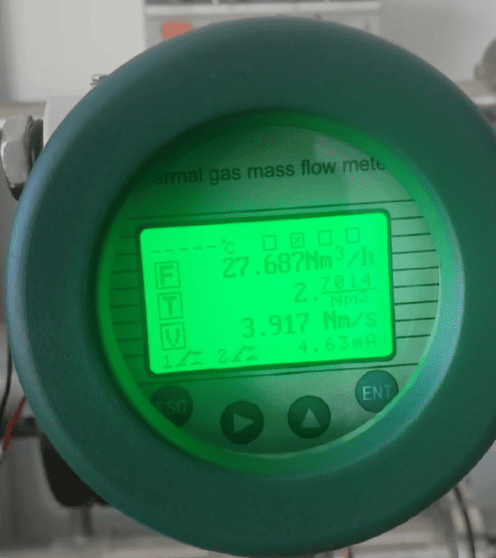

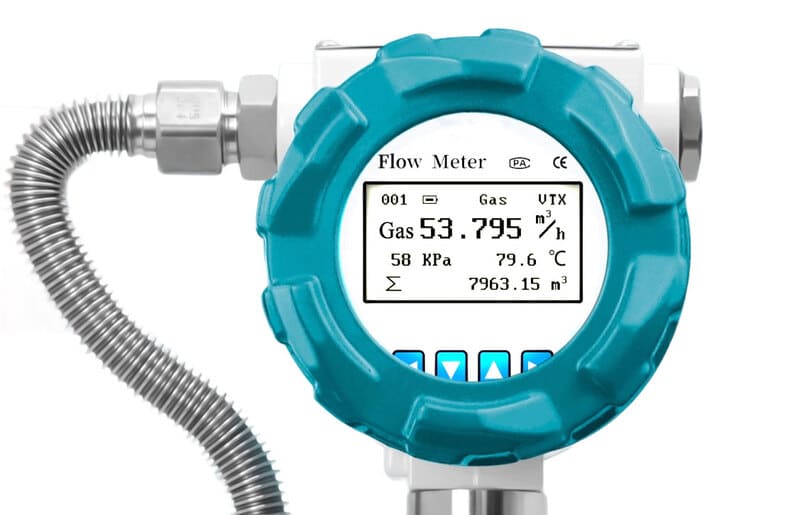

مقياس التدفق مع Nm3/h
- التعريف: Nm³/h يرمز إلى المتر المكعب العادي في الساعة. هذا ليس قياسًا للحجم الفعلي في الأنبوب، بل هو قياس معياري لكمية (كتلة) الغاز. وهو يجيب على السؤال التالي: "إذا أخذتُ الغاز المتدفق عبر أنبوبي وضبطته إلى مجموعة من الظروف "العادية" المتفق عليها عالميًا، فما الحجم الذي سيشغله؟"
- يتم تعريف " الظروف الطبيعية " هذه دوليًا بمعايير مثل DIN 1343 و ISO 2533 على النحو التالي:
درجة الحرارة: 20 درجة مئوية
الضغط: 1.01325 بار مطلق (1 ضغط جوي) - تشبيه البالون: نيوتن متر مكعب/ساعة يُشبه أخذ بالون ساخن مضغوط من أرض المصنع، ووضعه في غرفة مرجعية خاصة بدرجة حرارة 20 درجة مئوية وضغط قياسي لمستوى سطح البحر، ثم قياس حجمه. مهما كان حجم البالون في المصنع، إذا كان يحتوي على نفس كمية جزيئات الهواء، فسيظل حجمه في هذه الغرفة القياسية الباردة كما هو دائمًا.
- الأهمية والقيمة: نيوتن متر مكعب/ساعة هو مقياس لكتلة الغاز، مُعبَّرًا عنها بحجم. ولأنه يستخدم خط أساس عالمي ثابت، فإنه يسمح بإجراء مقارنات عادلة ودقيقة. وهو الوحدة القياسية لمعظم قياسات الغاز العلمية والصناعية في أوروبا وأجزاء أخرى من العالم.
متر مكعب قياسي في الساعة (Sm³/h) - "المعيار الأمريكي والصناعي"
- التعريف : Sm³/h يرمز إلى متر مكعب قياسي في الساعة. نظريًا، هو نفسه Nm³/h، فهو مقياس موحد لكمية (كتلة) الغاز.
- الفرق الوحيد: تختلف الشروط المرجعية المستخدمة لـ "القياسي" عن "الطبيعي". للأسف، لا يوجد تعريف عالمي واحد لـ "الشروط القياسية"، ولكن أحد أكثرها شيوعًا، لا سيما في الولايات المتحدة وصناعة النفط والغاز، هو:
درجة الحرارة: 15.6 درجة مئوية (60 درجة فهرنهايت) أو في بعض الأحيان 15 درجة مئوية
الضغط: 1.01325 بار مطلق (1 ضغط جوي) - تشبيه البالون: يشبه قياس Sm³/h أخذ بالون إلى غرفة قياسية مختلفة، مُعدّلة على درجة حرارة محيطة أكثر شيوعًا، مثل 15.6 درجة مئوية. ولأن هذه الغرفة أدفأ من الغرفة "العادية" ذات 0 درجة مئوية، فإن البالون نفسه (بنفس كتلة الهواء) سيتمدد قليلًا. لذلك، فإن كمية غاز تُقاس بمقدار 100 Sm³/h تساوي كتلة نفس الغاز المُقاس بحوالي 94.5 نيوتن متر مكعب/ساعة.
- الأهمية والقيمة: مثل نيوتن متر مكعب/ساعة، تُعد وحدة القياس سم مكعب/ساعة وحدة موثوقة للفوترة، ومراقبة العمليات، وحساب الكفاءة. والنقطة الأساسية هي معرفة درجة الحرارة والضغط المُستخدمة عند استخدام مصطلح "قياسي".
كيف تتعامل عدادات التدفق مع هذه الوحدات
يعد فهم هذه الوحدات أمرًا أساسيًا لاختيار تقنية مقياس التدفق الصحيحة.

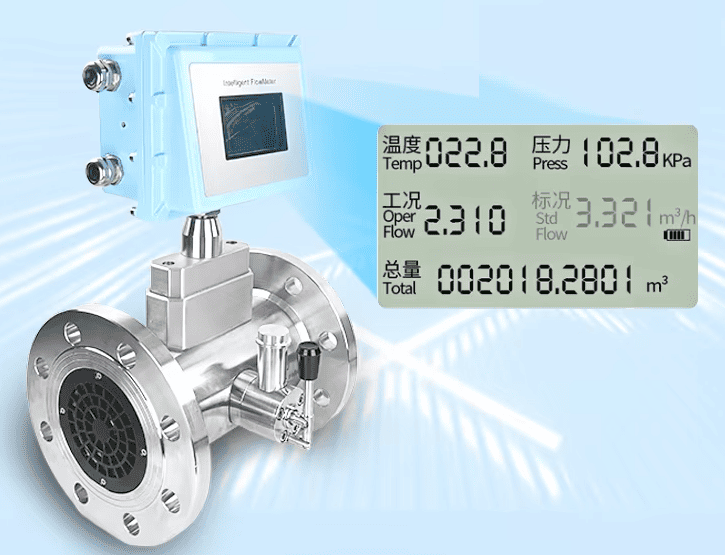

مقياس تدفق توربينات الغاز مع مستشعر درجة الحرارة والضغط المدمج وجهاز كمبيوتر التدفق لحساب Nm3 / h
- عدادات الحجم (مثل: الدوامة، التوربينية، الترس البيضاوي، الروتاميتر): تقيس هذه الأجهزة تلقائيًا السرعة الفعلية أو حجم الغاز أثناء مروره، وهي قراءة متر مكعب/ساعة. لتوفير قراءة دقيقة وموحدة (نانومتر مكعب/ساعة أو سم مكعب/ساعة)، يجب ربطها بأجهزة إرسال ضغط ودرجة حرارة منفصلة وجهاز حاسوب تدفق. يأخذ جهاز الحاسوب البيانات المباشرة من الأجهزة الثلاثة، ويُجري حسابًا مستمرًا لتحويل الحجم الفعلي إلى الحجم القياسي. تتميز عدادات تدفق الغاز التوربينية والدوامية من silverinstruments.com بأجهزة استشعار مدمجة لدرجة الحرارة والضغط، بالإضافة إلى برنامج متكامل لحساب معدل التدفق القياسي في الوقت الفعلي. يوفر جهاز القياس الواحد معلمات متعددة: التدفق العامل، التدفق القياسي، درجة الحرارة، والضغط.

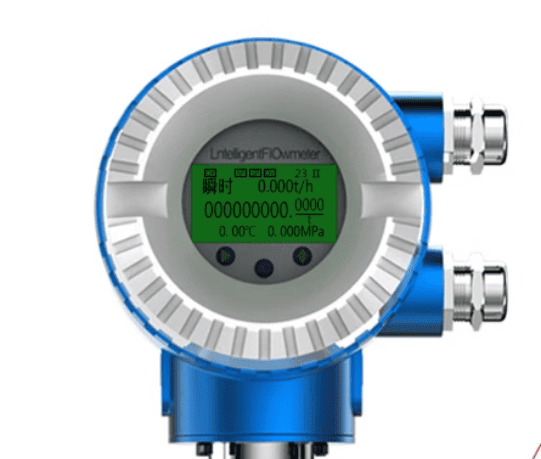

مقياس تدفق الدوامة مع قياس تدفق كتلة البخار
- عدادات تدفق الكتلة (مثل: الكتلة الحرارية، كوريوليس): تُعدّ هذه الأجهزة الحل المباشر للمشكلة. فهي تقيس معدل تدفق كتلة الغاز (مثلاً، بالكيلوغرام/ساعة) مباشرةً. ولأنّ Nm³/h وSm³/h يُمثّلان الكتلة أيضًا، يُمكن لهذه العدادات استخدام مُعالجاتها الدقيقة المُدمجة لتحويل قراءة الكتلة بدقة وفورية إلى وحدة القياس الحجمي المُعيارية المطلوبة (Nm³/h أو Sm³/h) دون الحاجة إلى مُعادلة خارجية. عادةً ما تُزوّد عدادات تدفق الدوامات بالقدرة على تحديد تدفق كتلة البخار عن طريق قياس درجة الحرارة والضغط باستخدام آلة حاسبة مُدمجة.
جدول مقارنة سريع
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
يُعد فهم الفرق بين وحدات تدفق الغاز الفعلية والقياسية أمرًا أساسيًا لأي مهندس أو فني. باختصار:
- يخبرك متر مكعب/ساعة بحجم الغاز الذي يبدو عليه داخل الأنبوب الخاص بك الآن.
- يخبرك Nm³/h وSm³/h بكمية الغاز المتوفرة لديك فعليًا، مما يوفر أساسًا مستقرًا للمقارنة والحساب.
لأي تطبيق يتضمن الفوترة، أو التحكم في الاحتراق، أو تقارير الكفاءة، اعتمد دائمًا على الوحدات المعيارية. بفهم هذه المفاهيم، يمكنك اختيار مقياس تدفق الغاز المناسب بشكل أفضل، وضمان دقة قياساتك وقابليتها للمقارنة وفعاليتها دائمًا.
كيفية تحويل متر مكعب/ساعة إلى نيوتن متر مكعب/ساعة أو سم مكعب/ساعة
الغاز قابل للانضغاط، لذا يعتمد حجمه بشكل كبير على درجة الحرارة والضغط. هذا يعني أن نفس كمية الغاز قد تختلف قراءات تدفقها الحجمي اختلافًا كبيرًا إذا تم قياسها في ظروف مختلفة. لهذا السبب، غالبًا ما يُميز المهندسون بين الأمتار المكعبة الفعلية في الساعة (م³/ساعة) والأمتار المكعبة القياسية في الساعة (Nm³/ساعة أو Sm³/ساعة).
صيغة التحويل
تعتمد الصيغة العامة لتحويل تدفق الغاز الفعلي إلى الظروف القياسية على قانون الغاز المثالي:
أين:
- QN = معدل التدفق في الظروف القياسية أو الطبيعية (Nm³/h أو Sm³/h)
- QA = معدل التدفق الفعلي في ظروف التشغيل (م³/ساعة)
- PA = الضغط المطلق في حالة التشغيل (بار أو كيلو باسكال)
- PN = الضغط المطلق في الظروف القياسية (على سبيل المثال، 1.01325 بار)
- TA = درجة الحرارة المطلقة في ظروف التشغيل (كلفن)
- TN = درجة الحرارة المطلقة في الظروف القياسية (على سبيل المثال، 273.15 كلفن عند 0 درجة مئوية)
على سبيل المثال، إذا كان الغاز يتدفق بسرعة 50 متر مكعب/ساعة عند 3 بار(جم) و40 درجة مئوية، فيجب عليك أولاً تحويل 3 بار(جم) إلى ضغط مطلق (4 بار مطلق)، ثم تطبيق الصيغة لحساب نيوتن متر مكعب/ساعة.
تقريب مبسط
في العديد من الحالات الصناعية اليومية حيث لا تكون الدقة الدقيقة أمرًا بالغ الأهمية، يطبق الفنيون غالبًا اختصارًا تقريبيًا:
تتجاهل هذه الطريقة درجة الحرارة، لكنها تُقدِّم تقديرًا سريعًا. على سبيل المثال، يُمكن تقدير ضغط 10 متر مكعب/ساعة عند ضغط 5 بار (جم) تقريبًا بـ 50 نيوتن متر مكعب/ساعة.
جدول التحويل المرجعي السريع
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
يعد هذا الجدول دليلاً بسيطًا وعمليًا لإجراء حسابات سريعة، وهو مناسب للتحقق من البيانات الأولية ولكن ليس للفواتير أو نقل الحراسة.
أدوات التحويل عبر الإنترنت
للحصول على نتائج أكثر دقة، يستخدم المهندسون عادةً حاسبات إلكترونية تُدخل الضغط ودرجة الحرارة والتدفق للحصول على قيم Nm³/h أو Sm³/h فورًا. أحد الخيارات المُوصى بها هو: https://airpack.nl/tools/capacity/nm3-hr-actual-m3-hr-conversion/
تُستخدم هذه الأداة على نطاق واسع لإجراء تحويلات سريعة ودقيقة في التطبيقات الصناعية.
باختصار، تضمن طريقة قانون الغاز المثالي تحويلًا دقيقًا مع تصحيحات الضغط ودرجة الحرارة، بينما تُقدم طريقة الضرب المُبسطة (م³/ساعة × بار) تقديرًا سريعًا. للأغراض الهندسية، يُرجى دائمًا استخدام الصيغة أو استخدام حاسبة إلكترونية موثوقة لضمان الدقة.
