مبدأ عمل مقياس التدفق الكهرومغناطيسي: دليل شامل

مقياس التدفق الكهرومغناطيسي ، المعروف اختصارًا بـ EMF أو mag meter، هو جهاز عالي الأداء مصمم لقياس معدل التدفق الحجمي للسوائل الموصلة. يعمل هذا الجهاز استنادًا إلى قانون فاراداي للحث الكهرومغناطيسي، وهو مبدأ أساسي في الفيزياء.

بفضل تصميمه الفريد بدون أجزاء متحركة، يوفر جهاز EMF مزايا هامة، منها الحد الأدنى من فقدان الضغط والقدرة على قياس السوائل الصعبة بدقة. وهو الخيار الأمثل للسوائل والمواد الصلبة المتسخة أو المسببة للتآكل أو الكاشطة. وبالتالي، يحظى بثقة واسعة في صناعات مثل المعالجة الكيميائية، والمعادن، والتعدين، وصناعة اللب والورق، والأغذية والمشروبات. كما يلعب دورًا حيويًا في مراقبة توزيع المياه البلدية ومعالجة مياه الصرف الصحي.

المبدأ الأساسي: قانون فاراداي في العمل

ينص قانون فاراداي على أنه عند مرور موصل كهربائي عبر مجال مغناطيسي، يتولد جهد (قوة دافعة كهربائية) عبره. يتناسب مقدار هذا الجهد طرديًا مع سرعة الموصل وطوله وقوة المجال المغناطيسي.

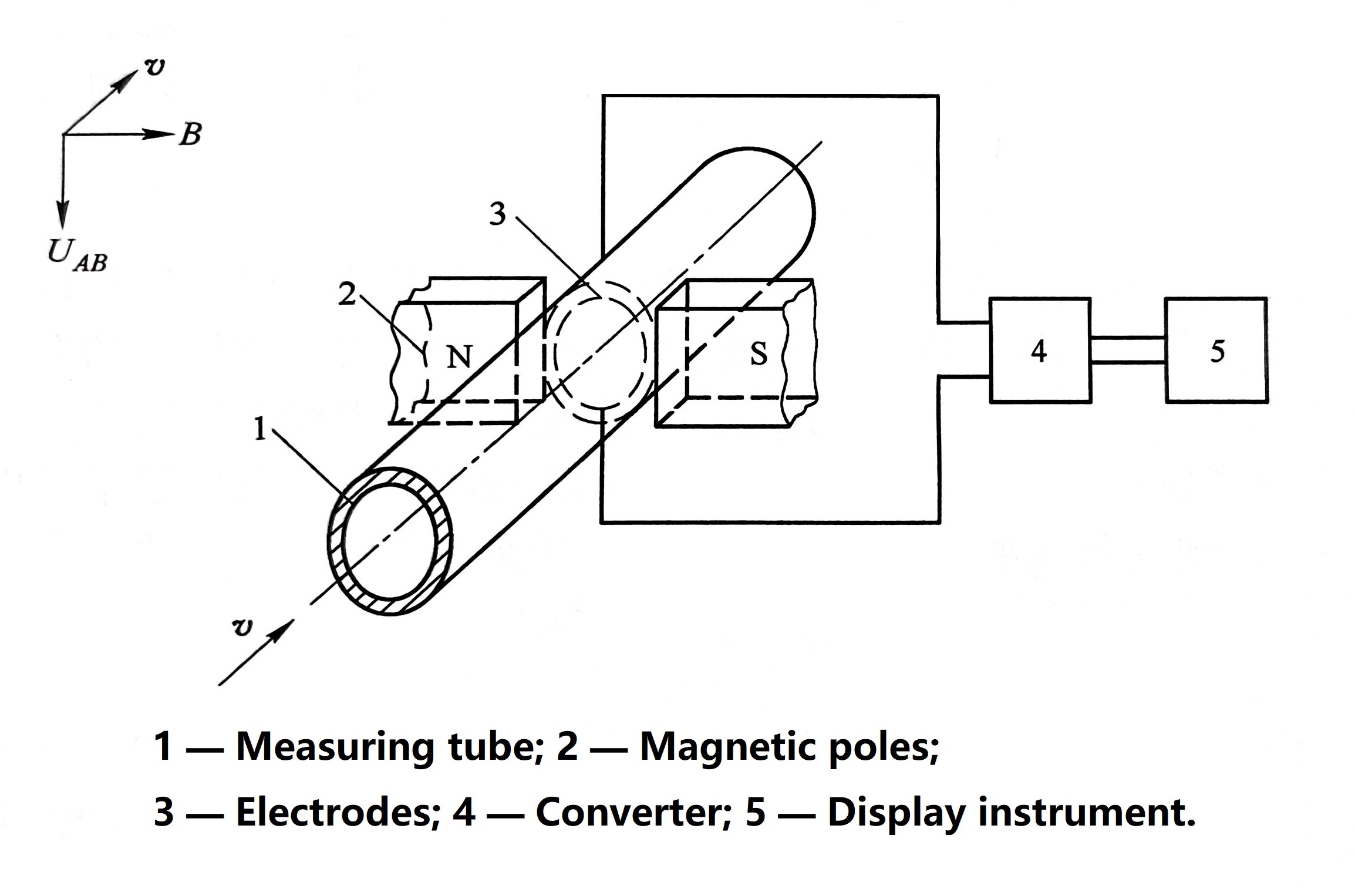

يُطبّق مقياس التدفق الكهرومغناطيسي هذا المبدأ بمعاملة السائل الموصل كموصل. إليك كيفية عمله:

توليد مجال مغناطيسي: جسم العداد، المعروف باسم أنبوب القياس، مزود بملفات تولد مجالًا مغناطيسيًا متحكمًا به عموديًا على اتجاه التدفق.
السائل كموصل: عندما يتدفق السائل الموصل عبر هذا المجال المغناطيسي، فإنه "يقطع" خطوط التدفق المغناطيسي بشكل فعال.
إحداث جهد: يؤدي هذا الإجراء إلى إحداث جهد يتناسب طرديًا مع السرعة المتوسطة للسائل المتدفق.
قياس الجهد: يرصد قطبان كهربائيان، مثبتان على جانبي جدار الأنبوب، هذا الجهد المُستحث. ثم يُعالج جهاز إرسال إشارة الجهد هذه لحساب معدل التدفق الحجمي.
يتم وصف العلاقة بالصيغة التالية:

U = B * D * v

أين:

U = الجهد المستحث (الجهد بين الأقطاب الكهربائية)
ب = قوة المجال المغناطيسي (كثافة التدفق المغناطيسي)
D = القطر الداخلي لأنبوب القياس
v = متوسط سرعة تدفق السائل
من هنا، يمكن حساب معدل التدفق الحجمي (Q). من المهم ملاحظة أن هذا المبدأ يعتمد على مجال مغناطيسي منتظم، وسائل موصل وغير مغناطيسي، ونمط تدفق محوري متماثل.

اعتبارات عملية: المجال المغناطيسي ذو الطول المحدود

في التطبيقات العملية، لا يمكن للمجال المغناطيسي أن يمتد إلى ما لا نهاية. يكون أقوى بالقرب من الأقطاب الكهربائية ويضعف عند أطرافها. يمكن أن يُحدث هذا التباين تشوهات تُعرف باسم التيارات الدوامية، والتي قد تؤثر على دقة القياس - وهي ظاهرة تُسمى تأثير الحافة.

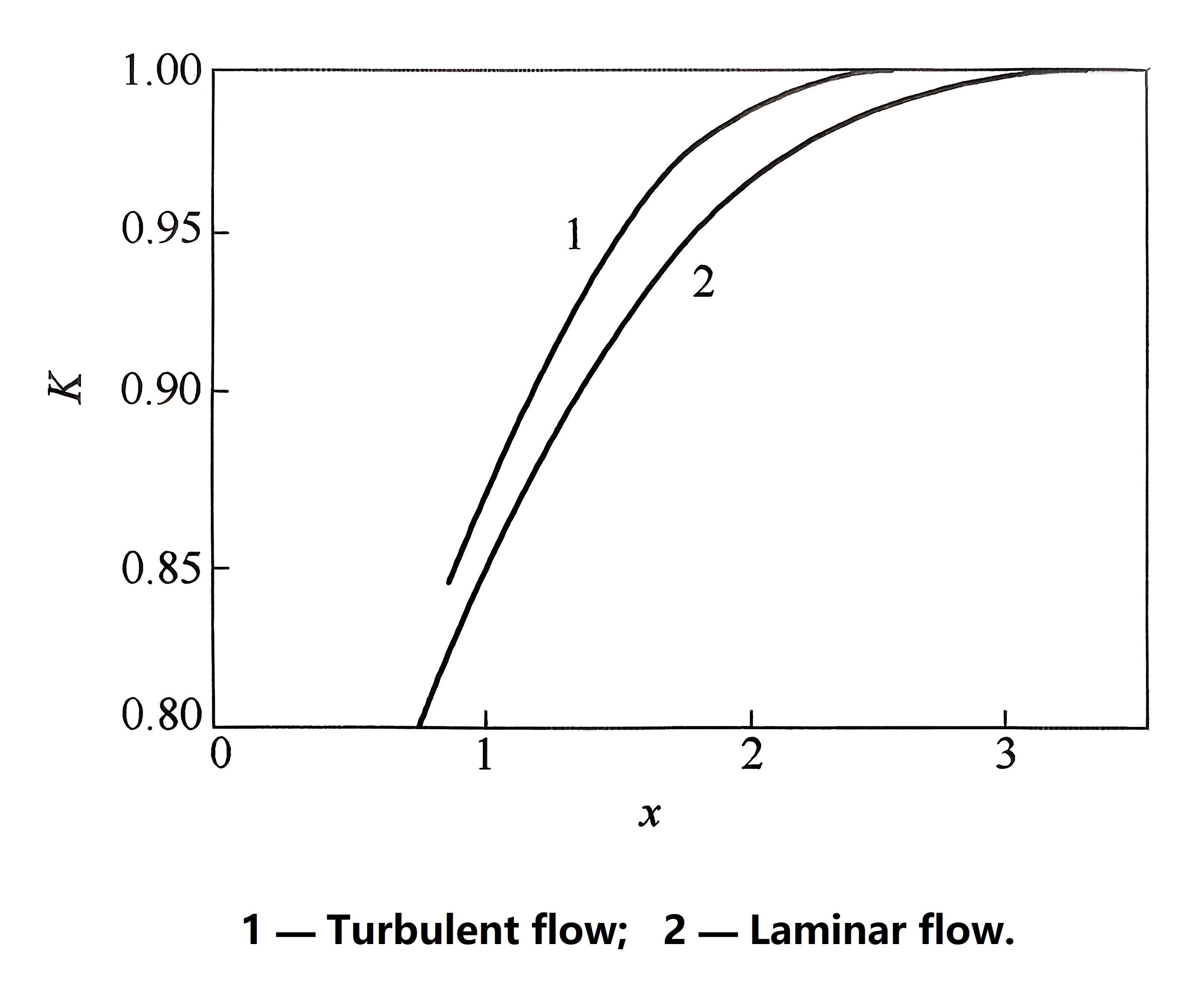

للتعويض عن ذلك، يُطبّق عامل تصحيح (K)، خاصةً في الأنابيب التي تكون فيها نسبة طول المجال المغناطيسي إلى قطر الأنبوب صغيرة. في معظم التصاميم الحديثة التي تشهد تدفقًا مضطربًا، يكون تأثير الحافة ضئيلًا إذا كانت هذه النسبة 2.5 أو أكثر.

طرق الإثارة: تغذية المجال المغناطيسي

يُعد نظام الإثارة جوهر جهاز القياس، إذ يُولّد المجال المغناطيسي. تُحدد الطريقة المُستخدمة معالجة الإشارة، وتؤثر بشكل كبير على أداء جهاز القياس. هناك ثلاث طرق رئيسية:

1. إثارة التيار المستمر

تستخدم هذه الطريقة مغناطيسات دائمة أو مصدر طاقة تيار مستمر لإنشاء مجال مغناطيسي ثابت. على الرغم من بساطة هذه الطريقة وكونها مقاومة لتداخل التيار المتردد، إلا أن إثارة التيار المستمر قد تُسبب التحليل الكهربائي واستقطاب الأقطاب الكهربائية في السوائل الموصلة. هذا يُعطل القياس ويُسبب أخطاء. لذلك، عادةً ما تُستخدم إثارة التيار المستمر لقياس السوائل غير الكهربائية، مثل المعادن السائلة (مثل الصوديوم أو الزئبق).

2. إثارة التيار المتردد

يُنتج استخدام مصدر تيار متردد بتردد طاقة (مثل ٥٠ هرتز) مجالًا مغناطيسيًا جيبيًا. تتجنب هذه الطريقة مشاكل الاستقطاب الناتجة عن إثارة التيار المستمر، ولكنها تُسبب تحديات خاصة بها:

تداخل التربيع: يمكن للمجال المغناطيسي المتناوب أن يحفز جهد "تأثير المحول" غير المرغوب فيه في دائرة القطب الكهربي، والذي يمكن أن يكون أكبر بكثير من إشارة التدفق الفعلية.
التداخل في الطور (الوضع المشترك): يمكن أن تظهر إشارات الضوضاء التي لها نفس طور إشارة التدفق على كلا القطبين، وغالبًا ما يكون ذلك بسبب التيارات الضالة أو الحث الكهروستاتيكي.
عدم الاستقرار: يمكن أن تؤدي التقلبات في جهد أو تردد مصدر الطاقة المتردد إلى تغيير قوة المجال المغناطيسي، مما يؤدي إلى عدم دقة القياس.

3. إثارة الموجة المربعة منخفضة التردد

هذه هي الطريقة الأكثر تطورًا وانتشارًا اليوم. تجمع بين مزايا كلٍّ من نهجي التيار المستمر والتيار المتردد. باستخدام موجة مربعة منخفضة التردد (مثلًا، 3-30 هرتز)، فإنها:

يقوم بإزالة الاستقطاب عن طريق عكس المجال باستمرار.
يتجنب تداخل التربيع عن طريق قياس إشارة التدفق أثناء الفترات المستقرة للموجة المربعة.
يقوم بقمع التيارات الدوامية، مما يؤدي إلى استقرار نقطة الصفر الممتازة والدقة العالية.
وتستمر التطورات الحديثة في تحسين هذه التقنية من خلال ابتكارات مثل الإثارة الموجية المربعة ثلاثية الحالة وثنائية التردد، مما يعزز أداء وموثوقية أجهزة قياس التدفق الكهرومغناطيسية.
