مقياس تدفق التوربين

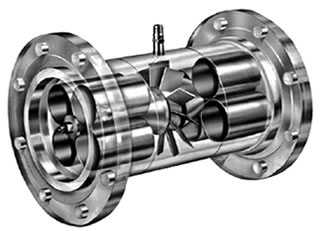

مقياس تدفق التوربينات الإلكتروني لتطبيقات الغاز والسوائل

تُعدّ عدادات تدفق التوربينات من أكثر الأدوات استخدامًا وموثوقية لقياس التدفق الحجمي. وبفضل تصميمها البسيط ودقتها العالية وسعرها المعقول، أصبحت عدادات تدفق التوربينات ضرورية في صناعات مثل زيت والغاز، والمياه، ومياه الصرف الصحي، والمواد الكيميائية، والأغذية والمشروبات، وتوليد الطاقة. وبحسب نوع المادة، تُقسم عدادات التوربينات إلى عدادات تدفق توربينات الغاز وعدادات تدفق توربينات السوائل، وكلاهما متوفر بأحجام ووصلات وخيارات إخراج رقمية متنوعة. لمزيد من المعلومات، تفضل بزيارة ما هو مقياس تدفق التوربين؟

مقياس تدفق التوربينات الغازية الإلكتروني

أن مقياس تدفق توربيني إلكتروني للغاز (المعروف أيضًا باسم مقياس توربينات الغاز أو مقياس TUF) مصمم لقياس الغاز بدقة عالية. تتوافق هذه الأجهزة المتينة مع المعايير الدولية وتخضع لاختبارات قبل الشحن لضمان أعلى أداء.

• الدقة: 1.0-1.5% من القراءة، اكتشف كيفية تحقيق دقة أفضل هنا
• تصنيفات الضغط: قياسي PN16، وتصميمات اختيارية للضغط العالي 300 رطل لكل بوصة مربعة، أو 300 رطل، أو 600 رطل
• مصدر الطاقة: يعمل بالبطارية أو بتيار مستمر 24 فولت
• المخرجات: 4-20 مللي أمبير، نبضي، RS485 MODBUS RTU أو اتصال HART
• الشاشة: شاشة LCD تعرض معدل تدفق الغاز اللحظي والحجم الإجمالي

يقوم نظام EVC الاختياري (تصحيح الحجم الإلكتروني) بدمج مستشعرات درجة الحرارة (RTD) ومستشعرات الضغط لقياس الغاز المعوض والمصحح.

تطبيقات الغاز النموذجية

تُعد عدادات التوربينات الغازية مناسبة لما يلي:

• الغاز الطبيعي ، الغاز الحيوي ، الميثان، الغاز الطبيعي المضغوط (CNG)، غاز البترول المسال
• الغازات الصناعية: هواء ، النيتروجين (N₂) الأكسجين (O₂)، والهيليوم (He)، ثاني أكسيد الكربون (CO₂) ، الإيثيلين (C₂H₄)
• الغازات الهيدروكربونية: البروبان، البيوتان
• الهواء المضغوط وغازات العمليات

أحجام ونطاقات عدادات تدفق الغاز الشائعة

• جهاز إرسال تدفق الغاز 1 بوصة: 42-420 لتر/دقيقة
• 2 بوصة (DN50): 10-100 م³/ساعة
• 3 بوصة (DN80) 5.5–111 لتر/ثانية
• 4 بوصات (DN100): 20-400 م³/ساعة
• 6 بوصات (DN150): 50-1000 م³/ساعة
• 8 بوصات (DN200): 80-1600 م³/ساعة
• 10 بوصة (DN250): 200-4000 م³/ساعة
• 12 بوصة (DN300): 188–3825 قدم مكعب في الدقيقة

مقياس تدفق التوربينات السائلة الإلكتروني

يستخدم مقياس تدفق التوربين السائل الطاقة الحركية للسائل لتدوير دوار داخل جسم المقياس. تتناسب سرعة الدوار طرديًا مع سرعة التدفق، مما يسمح بقياس دقيق للتدفق الحجمي.

• الدقة: 0.5-1.0%
• حد درجة حرارة مستشعر التدفق: حتى 150 درجة مئوية
• مادة مستشعر التدفق: الفولاذ المقاوم للصدأ 304 أو 316
• التوصيلات: ملولبة (NPT/BSP)، أو رقاقة، أو شفة (ANSI، JIS، DIN)، أو مستشعر تدفق توربيني من النوع الصحي ثلاثي المشبك
• مصدر الطاقة: بطارية ليثيوم 3.6 فولت، أو 24 فولت تيار مستمر، أو 220 فولت تيار متردد
• مخرجات جهاز إرسال تدفق التوربين نبضة (PNP/NPN)، تردد، 4-20 مللي أمبير، HART، MODBUS RTU

تطبيقات السوائل

تُستخدم عدادات التوربينات السائلة على نطاق واسع في السوائل النظيفة وغير المسببة للتآكل مثل:

• ماء ماء الصنبور، ماء التناضح العكسي، الماء العذب الماء المقطر ماء منزوع المعادن ، المكثف
• الوقود و زيوت : ديزل ، الديزل الحيوي زيت الوقود، البنزين، الكيروسين وقود الطائرات، والزيوت النباتية، وزيت النخيل، والزيوت الصالحة للأكل، وزيت جوز الهند
• المواد الكيميائية: حمض الخليك ، الكحول الإيثيلي، الأسيتون، التولوين ، الزيلين أسيتات البوتيل
• الأطعمة والمشروبات: الحليب، الكحول، الزيوت الصالحة للأكل، نبتة ، مقياس تدفق الزيت النباتي

الأحجام المتوفرة

بدءًا من عدادات تدفق التوربينات الصغيرة (1/8 بوصة، 1/4 بوصة، 3/8 بوصة، 1/2 بوصة) لقياس التدفق المنخفض، وصولًا إلى الأحجام الصناعية (3/4 بوصة، 1 بوصة، DN50، DN80، DN100، DN150، DN200، DN300).

للاطلاع على المزيد من الأسئلة الشائعة والإجابات الفنية المفصلة حول عدادات تدفق التوربينات السائلة، يرجى مراجعة موقعنا الإلكتروني. الأسئلة الشائعة حول مقياس تدفق التوربينات السائلة من سلسلة SLW.

كيف يعمل مقياس تدفق التوربين



إن مبدأ عمل مقياس تدفق التوربين بسيط ولكنه فعال:

1. يدخل الوسط إلى جسم التدفق ويحرك شفرات الدوار.
2. تتناسب سرعة الدوران طرديًا مع سرعة السائل ومعدل التدفق الحجمي.
3. عندما تمر كل شفرة عبر اللاقط المغناطيسي، فإنها تولد نبضة جهد كهربائي.
4. يقوم جهاز الإرسال الإلكتروني بتحويل هذه النبضات إلى معدل تدفق وحجم إجمالي.

لضمان التشغيل السلس، تُستخدم تصاميم ذات انخفاض ضغط منخفض ومحامل دقيقة. ويساهم التركيب الصحيح في تجنب الاضطرابات ويضمن عمرًا تشغيليًا طويلًا.

مزايا عدادات تدفق التوربينات

✔ دقة عالية (0.5-1.5%)
✔ فعال من حيث التكلفة مقارنة بتقنيات التدفق الأخرى
✔ تصميم صغير الحجم ومتين
✔ سرعة الاستجابة
✔ مجموعة واسعة من خيارات الإخراج (التردد، التناظري، الرقمي، MODBUS، HART)
✔ مناسب للسوائل الموصلة وغير الموصلة
✔ متوفر بوصلات صحية، ملولبة، ذات حواف، ووصلات رقائقية
لمزيد من التفاصيل حول فوائدها وطريقة استخدامها الصحيحة، راجع قسمنا مزايا واستخدامات مقياس تدفق التوربين

القيود والمخاطر

• تنخفض الدقة عند معدلات التدفق المنخفضة للغاية. تقدم شركة Silver Automation Instruments حلولاً مصممة خصيصاً للتطبيقات ذات التدفق المنخفض والصغير - اطلع على التفاصيل هنا: مقياس التدفق المنخفض.
• تآكل المحامل بمرور الوقت، خاصة مع السوائل غير المزلقة. إذا كنت تبحث عن مقياس تدفق بدون أجزاء متحركة، فيرجى اتصل بنا
  وسنساعدك في اختيار الحل المناسب.
• غير مناسب للسوائل المتسخة أو السائلة. لكننا نقدم حلولاً مخصصة لتدفق المواد اللزجة: مقياس تدفق الطين.
• لا يمكن التعامل مع التدفق ثنائي الطور (مزيج غازي سائل)
• نطاقات درجات حرارة محدودة مقارنة بالتقنيات المتقدمة. أما بالنسبة للتطبيقات ذات درجات الحرارة العالية، فنحن نقدم حلولاً: مقياس تدفق عالي الحرارة

الصناعات التي تستخدم عدادات تدفق التوربينات

• النفط والغاز نقل حيازة الغاز الطبيعي والبترول والوقود ديزل وقود الطائرات
• المياه والصرف الصحي: مراقبة المياه النظيفة، ومياه التناضح العكسي، والمياه منزوعة المعادن
• المواد الكيميائية: القياس المذيبات ، الكحول والأحماض وسوائل المعالجة
• الأطعمة والمشروبات: الحليب، الزيوت الصالحة للأكل، الكحول، زيت النخيل زيت السمك، والسوائل الصحية
• توليد الطاقة والفضاء: مياه التبريد، ماء بارد إمدادات الوقود، منصات الاختبار

سعر مقياس تدفق التوربين

تعتمد تكلفة مقياس تدفق التوربين على:

• نوع الوسيط: مقياس التوربينات الغازية مقابل مقياس التوربينات السائلة
• الحجم: من مستشعرات التدفق الدقيقة إلى العدادات الصناعية DN300
• الإلكترونيات: شاشة عرض محلية، مخرج رقمي، خيارات MODBUS/HART
• تصنيف الضغط ودرجة الحرارة: الإصدارات القياسية مقابل الإصدارات ذات الضغط العالي/درجة الحرارة العالية
• المادة: SS304، SS316، أو سبائك خاصة

توفر شركة Silver Automation Instruments بدائل بأسعار معقولة للعلامات التجارية المتميزة (مثل Cameron Nuflo و Blancett و Daniel و Omega و Badger و Emerson و K24) مع الحفاظ على الأداء الموثوق.
للحصول على نظرة معمقة حول العوامل الرئيسية التي تؤثر على تسعير عدادات تدفق التوربينات، تفضل بزيارة موقعنا الإلكتروني. دليل مفصل .

إرشادات تركيب مقياس تدفق التوربين

يُعدّ التركيب الصحيح أمرًا بالغ الأهمية لضمان دقة عدادات تدفق التوربينات وطول عمرها. بالنسبة لتطبيقات السوائل، يجب تركيب العدادات في جزء مستقيم من الأنبوب مع الحد الأدنى من اضطراب التدفق، مع تجنب وضع المضخات أو الصمامات أو الوصلات بالقرب من العداد. أما بالنسبة لعدادات تدفق توربينات الغاز، فينبغي إيلاء عناية فائقة للضغط ودرجة الحرارة ونظافة خط الأنابيب لمنع أخطاء القياس والتآكل المبكر. يساعد اتباع أفضل الممارسات على تحقيق أقصى قدر من الأداء وتقليل الحاجة إلى الصيانة. تعرّف على المزيد في دليل تركيب مقياس تدفق التوربين السائل و نصائح تركيب عدادات تدفق التوربينات الغازية .

خاتمة

لا يزال مقياس تدفق التوربينات أحد أكثر الحلول العملية والفعالة من حيث التكلفة لقياس تدفق الغازات والسوائل. وبفضل دقته العالية واستجابته السريعة وتعدد استخداماته، لا يزال الخيار المفضل في قطاعات النفط والغاز والكيماويات والمياه والأغذية في جميع أنحاء العالم.

عند اختيار مقياس تدفق التوربين، حدد دائمًا نوع السائل ونطاق التدفق وضغط التشغيل ودرجة الحرارة لضمان أفضل أداء وموثوقية على المدى الطويل.
