أربع تقنيات أساسية لقياس تدفق النفط: دليل 2025

أهمية قياس تدفق الزيت بدقة

يمنحك قياس الزيت الدقيق المعلومات اللازمة لاتخاذ قرارات مالية وتشغيلية حكيمة. ومن أهم مزاياه:

مقياس تدفق شاحنات خزانات النفط

• إدارة التكاليف: يُعدّ النفط والوقود من أغلى تكاليف التشغيل في العديد من العمليات. وتتمثل الخطوة الأولى لتحقيق أقصى قدر من الكفاءة وخفض النفقات في المراقبة الدقيقة لاستهلاك زيت الوقود في الغلايات أو الديزل في المولدات.
• نقل الملكية: الدقة شرطٌ تعاقدي ومالي في شراء وبيع المنتجات النفطية، بدءًا من أنابيب النفط الخام الكبيرة ووصولًا إلى تزويد وقود الديزل محليًا. قد تنجم خسائر مالية جسيمة عن عداد غير دقيق.
• التحكم في العملية والكفاءة: يعد التحكم الدقيق في التدفق أمرًا بالغ الأهمية في المعالجة الكيميائية والتكرير لإدارة نسب التفاعل وتعظيم الإنتاج وضمان جودة المنتج.
• إدارة المخزون: يتم الحفاظ على مستويات المخزون الدقيقة في خزانات التخزين بمساعدة بيانات التدفق الموثوقة، مما يساعد أيضًا في اكتشاف السرقة أو التسريبات المحتملة وتجنب النقص.

القرارات الأساسية: قياس التدفق الحجمي مقابل قياس التدفق الكتلي للنفط

يعد اختيار قياس الكتلة أو الحجم هو الاعتبار المهم الأول عند اختيار مقياس تدفق الزيت.

يُحسب حجم الزيت المار بنقطة ما خلال فترة زمنية محددة (مثلاً، لتر/دقيقة، جالون/دقيقة) باستخدام قياس التدفق الحجمي. تشمل التقنيات الحجمية عدادات تدفق التوربينات (TUF) وعدادات تدفق التروس البيضاوية . ونظرًا لأن حجم الزيت يتمدد عند تسخينه وينكمش عند تبريده، فقد تؤثر التغيرات في خصائص السوائل على دقة هذه الطريقة البسيطة والفعّالة.

تُحدَّد كتلة الزيت المار بنقطة ما خلال فترة زمنية محددة (مثلاً، كيلوغرام في الساعة، رطل في الدقيقة) بواسطة قياس تدفق الكتلة. تُقاس الكتلة مباشرةً بواسطة مقاييس تدفق كوريوليس. ونظرًا لثبات كتلة السائل بغض النظر عن درجة الحرارة أو اللزوجة أو الضغط، فإن هذا الأسلوب في القياس أكثر دقةً في حالة الزيت. يُعدّ قياس الكتلة المباشر المعيارَ الصناعيَّ للتطبيقات عالية القيمة، مثل تداول نقل الحراسة.

التقنيات الرئيسية لقياس تدفق الزيت

وعلى الرغم من وجود العديد من التقنيات، فإن أداء وموثوقية ثلاثة أنواع مختلفة من مقاييس التدفق جعلها المعيار الصناعي للغالبية العظمى من تطبيقات النفط.

1. عدادات التدفق ذات التروس البيضاوية (الإزاحة الإيجابية)

تُعدّ عدادات التروس البيضاوية الركائز الأساسية الموثوقة لقياس الزيت الحجمي. فهي دقيقة وموثوقة للغاية لأنها تستخدم ترسين متشابكين لالتقاط وتمرير حجم دقيق ومعروف من السائل مع كل دورة.

• المبدأ: الحجمي (مقياس التدفق الإزاحي الإيجابي أو ما نسميه مقياس التدفق PD)
• المزايا: دقة فائقة (عادة ±0.5%، خيار بنسبة 0.2%)، غير حساسة فعليًا لتغيرات اللزوجة، لا حاجة لخطوط أنابيب مستقيمة للتثبيت، والتشغيل بدون طاقة للإصدارات الميكانيكية ( مقياس تدفق الزيت الميكانيكي ).

  مقدمة عن مقياس تدفق الزيت الميكانيكي

• العيوب: قد تتآكل الأجزاء المتحركة مع مرور الوقت؛ ما لم يتم ترشيحها، فهي غير مناسبة للزيت المحتوي على مواد صلبة أو جزيئات كاشطة.
• الأفضل لـ: مجموعة واسعة من الاستخدامات، من توزيع زيوت التشحيم والهيدروليكية بدقة إلى قياس تدفق زيت الديزل في الغلايات والمولدات.

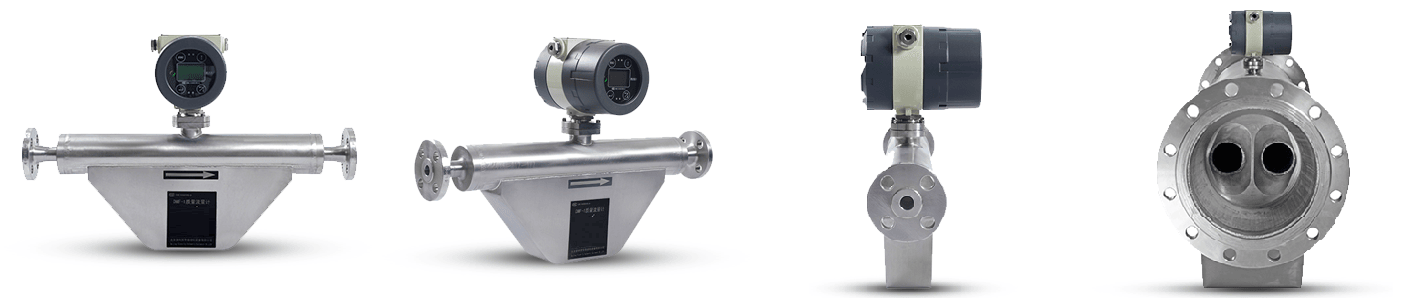

2. مقاييس تدفق الكتلة كوريوليس

تُعد عدادات كوريوليس الخيار الأمثل للتطبيقات التي تتطلب دقة عالية (تصل إلى 0.1% إلى 0.2%). وهي تقنية قياس التدفق الوحيدة القادرة على قياس تدفق الكتلة مباشرةً.

• المبدأ: تدفق الكتلة المباشر (تأثير كوريوليس). مزيد من المعلومات حول مقياس تدفق كوريوليس: [ما هو مقياس تدفق كوريوليس وكيف يعمل؟]
• المزايا: أقصى قدر من الدقة (عادة ± 0.1٪)، وعدم الحساسية الكاملة للتغيرات في خصائص السوائل، وعدم وجود أجزاء متحركة، والقدرة على قياس درجة الحرارة والكثافة.
• العيوب: التكلفة الأولية الأعلى وإمكانية انخفاض الضغط.
• الأفضل للاستخدام في: قياسات التدفقات الصعبة (مثل الزيت عالي الضغط أو الزيت عالي الحرارة)، والزيت المحتوي على جزيئات، أو الزيت عالي اللزوجة، وعمليات نقل النفط الخام والمنتجات المكررة عالية القيمة. تُعدّ هذه الأجهزة المعيار الصناعي لتطبيقات قياس تدفق كتلة زيت الوقود حيث تكون الدقة بالغة الأهمية.

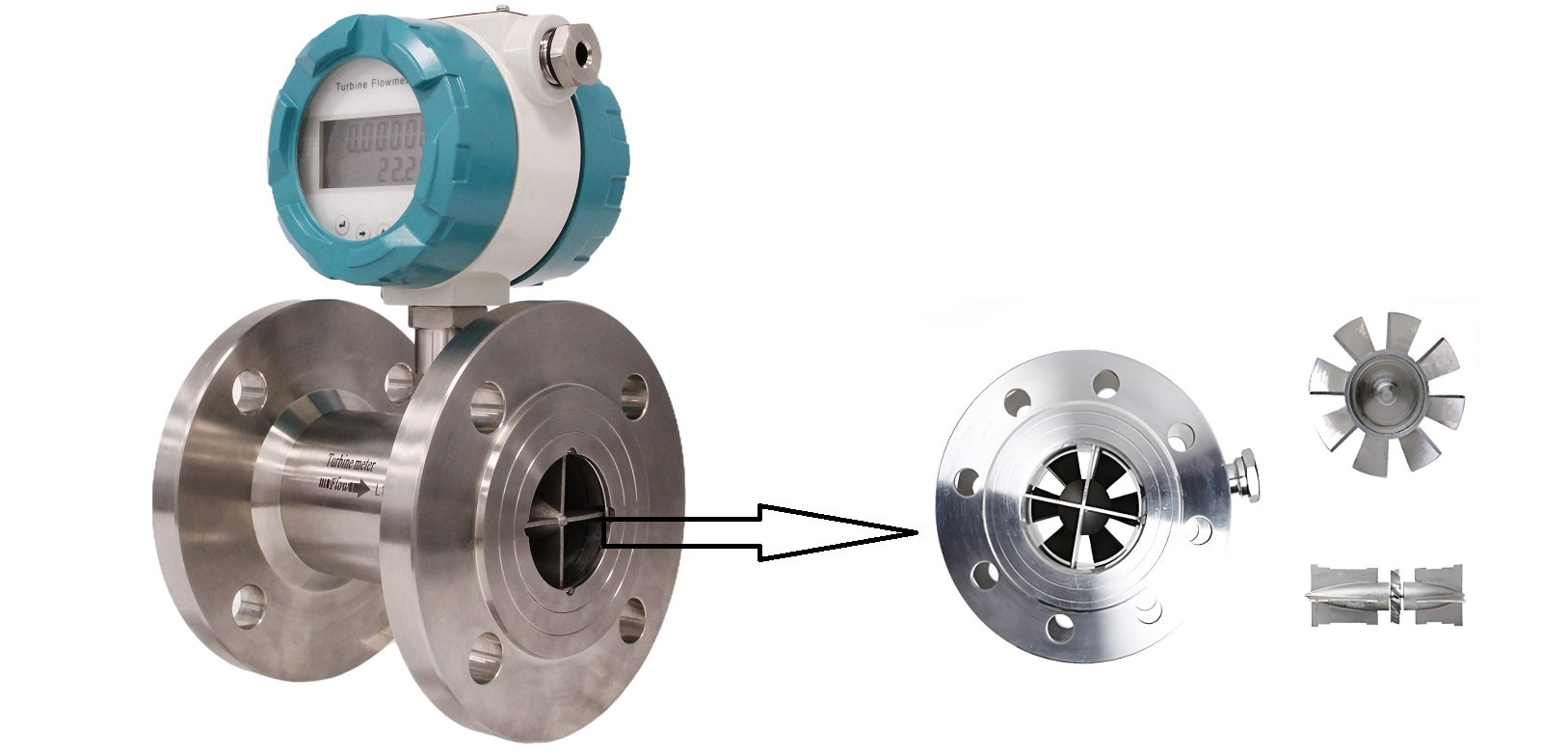

3. عدادات تدفق التوربينات السائلة

يمكن قياس الزيوت النظيفة والمكررة ذات اللزوجة المنخفضة بتكلفة معقولة باستخدام أجهزة قياس تدفق التوربينات.

• المبدأ: الحجمي (السرعة)
• المزايا: دقة جيدة بالنسبة للسعر، وإمكانية تكرار ممتازة، وتصميم مضغوط.
• العيوب: الدقة حساسة للتغيرات في اللزوجة، وتتطلب سوائل نظيفة (المرشحات ضرورية)، والأجزاء المتحركة عرضة للتآكل.
• الأفضل لـ: قياس المنتجات المكررة والنظيفة، مثل الديزل والبنزين منخفضي اللزوجة. تعرّف على قياس تدفق الزيت باستخدام مقياس تدفق التوربينات السائلة لفهم إمكانياته وقيوده.

Flow Meter Technology	Measurement Type	Accuracy Range	Suitable Oil Types	Key Advantages	Main Limitations	Cost Level
Oval Gear flow meter (Positive Displacement)	Volumetric	±0.2% - ±0.5%	Clean oils, lubricants, hydraulic oils, diesel, fuel oils	• Excellent accuracy • Viscosity independent • No straight pipe runs	• Moving parts wear • Not for abrasive oils	Low to Medium
Coriolis Mass flow meter	Mass Flow	±0.1% - ±0.2%	All oil types including crude, heavy oils, abrasive oils	• Highest accuracy • Direct mass measurement • Handles any conditions	• High initial cost • Pressure drop	High
Turbine flow meter	Volumetric	±0.5% - ±1%	Clean, low-viscosity oils (diesel, gasoline, kerosene)	• Cost-effective • Good repeatability • Compact design	• Viscosity sensitive • Clean fluids only	Low
Doppler Ultrasonic	Volumetric	±1% - ±3%	Oils with particles/bubbles, waste oil, hydraulic oils, crude oil	• Non-intrusive • No pressure drop • Large pipe capability	• Requires particles • Pipe dependent	Medium

حل التحديات المحددة في قياس النفط

قياس معدلات تدفق الزيت المنخفضة

يُعد قياس الكميات الصغيرة أمرًا بالغ الأهمية لتطبيقات مثل خطوط وقود الشعلات الصغيرة، ومنصات اختبار البحث والتطوير، وحقن إضافات الوقود. تتوفر تكوينات التدفق الدقيق لكلٍّ من تقنيات كوريوليس وأوفال جير. صُممت عدادات تدفق الزيت منخفضة التدفق المتخصصة هذه لتوفير دقة عالية عند معدلات التدفق التي تُعبَّر عنها عادةً بالمليلترات في الدقيقة ( مقياس تدفق مل/دقيقة للزيت). يمكن تتبع حتى أصغر كميات السوائل والتحكم فيها بدقة عن طريق اختيار مقياس تدفق الزيت الصناعي منخفض الحجم المناسب.

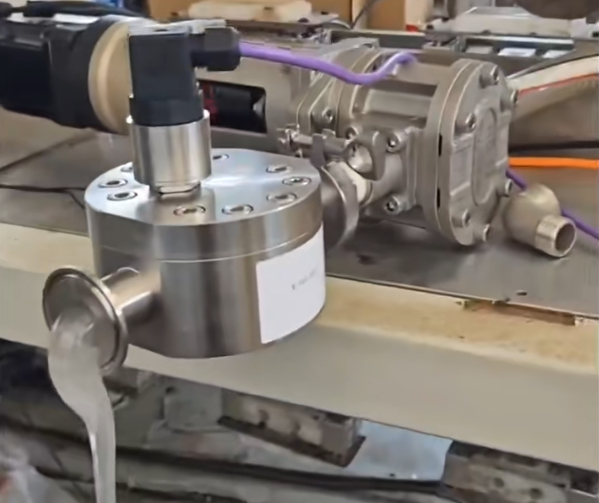

التعامل مع السوائل عالية اللزوجة

تشمل المواد شديدة اللزوجة الأسفلت والنفط الخام الثقيل وبعض مواد التشحيم. تُعد عدادات كوريوليس والإزاحة الموجبة حلاً ممتازًا لهذه المشكلة الرئيسية. فهي قادرة على قياس السوائل السميكة بطيئة الحركة بدقة، بينما تعجز العدادات الأخرى عن ذلك لأن مبادئ قياسها لا تعتمد على نمط تدفق ثابت. راجع دليلنا لعدادات التدفق عالية اللزوجة لمزيد من المعلومات.

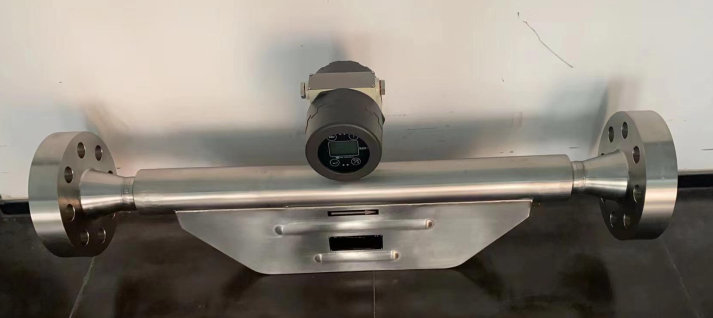

العمل تحت ضغط عالي

تشمل التطبيقات التي تعمل تحت ضغط شديد أنظمة حقن رأس البئر والأنظمة الهيدروليكية. يُعد التصميم الميكانيكي لمقياس التدفق أمرًا بالغ الأهمية في هذه الحالات. لضمان تشغيل آمن وموثوق، يجب اختيار مستشعر تدفق زيت الضغط العالي مع تصنيفات ضغط مناسبة ووصلات عملية متينة (مثل حواف أو وصلات الضغط العالي). وقد صممنا خصيصًا لهذه الظروف الصعبة عدادات تدفق زيت الضغط الهيدروليكي الرقمية .

إدارة درجات الحرارة المرتفعة

تتطلب قياسات العديد من الزيوت درجات حرارة عالية، بما في ذلك زيت الوقود الثقيل المُغذّى في الغلايات أو الزيوت الحرارية في أنظمة نقل الحرارة. ولحماية إلكترونيات ناقل الزيت وضمان تحمّل مواد مستشعر الزيت للحرارة، يتطلب ذلك أجهزة ذات تصميم فريد. ويمكن اختيار المواد والتكوينات المناسبة، مثل أجهزة الإرسال المُثبّتة عن بُعد أو المُزوّدة بأجهزة تبريد، من خلال دليل شامل حول عدادات التدفق عالية الحرارة .

التعامل مع المواد الملاطية والشوائب

غالبًا ما توجد شوائب مثل الرمل والماء والغاز (تدفق متعدد المراحل) في النفط الخام. بالنسبة للعدادات الميكانيكية، يُعد هذا أمرًا بالغ الصعوبة. يُعد مقياس تدفق الكتلة كوريوليس الخيار الوحيد الموثوق به لقياس الزيوت غير المفلترة أو الكاشطة، نظرًا لعدم احتوائه على أجزاء متحركة وتصميمه الخالي من العوائق. يُعد الترشيح الفعّال في المنبع أمرًا بالغ الأهمية للعدادات الأخرى، مثل العدادات البيضاوية أو التوربينية.

تطبيقات مقاييس تدفق الزيت في الصناعات المختلفة

هناك حاجة دائمة لقياس الزيت. هذه بعض الاستخدامات الأكثر شيوعًا لأجهزتنا.

وقود الزيت والديزل

قياس تدفق الديزل ، أحد أكثر أنواع الوقود استخدامًا، وهو ضروري للغلايات والسيارات والمولدات. ومن التقنيات الفعّالة بشكل خاص عدادات التروس البيضاوية. وللتبسيط، يمكن للمستخدمين اختيار العدادات التقليدية عدادات تدفق الزيت الميكانيكية أو أكثر تطورا عدادات تدفق الزيت الرقمية مع مخرجات إلكترونية لتكامل نظام التحكم.

النفط الخام

اللزوجة العالية للنفط الخام، وشوائبه، وقيمته العالية تجعل قياسه مهمةً صعبة. لنقل الحراسة، تُفضّل تقنية كوريوليس، وكثيرًا ما تكون هناك حاجة إلى عدادات كبيرة القطر. طالع موقعنا. مقياس تدفق النفط الخام مقاس 4 بوصات للحصول على أمثلة معينة.

زيوت التشحيم والهيدروليك

المراقبة الدقيقة لزيوت التروس والهيدروليك ضرورية لصيانة الآلات الثقيلة. تستخدم هذه الأنظمة الحيوية عدادات التدفق لدينا لمراقبة الاستهلاك واكتشاف التسريبات. تعرّف على المزيد حول مقياس تدفق زيت التروس الحلول.

الزيوت النباتية والصالحة للأكل

تحتاج صناعة الأغذية إلى قياس مختلف أنواع الزيوت الصالحة للأكل بدقة ودقة عالية. نقدم حلولاً مخصصة لمختلف أنواع الزيوت، مثل: عدادات تدفق الزيوت النباتية الرقمية ، عدادات تدفق زيت النخيل ، وأمتار ل زيت فول الصويا وزيت الفول السوداني .

الزيوت الصناعية المتخصصة

يتم استخدام الزيوت المتخصصة ذات الصفات الخاصة في العديد من العمليات الصناعية. زيت المحولات ، زيت العفن وحتى السوائل المعقدة مثل زيت الألكيد يمكن قياسها بحلولنا المخصصة.

الخلاصة: الاختيار بحكمة

اختيار الأفضل مقياس تدفق الزيت يتطلب دراسة متأنية نظرًا لتنوع أنواع الزيوت وتطبيقاتها. يعمل مقياس التروس البيضاوي المتين بشكل أفضل مع الزيوت النظيفة عالية اللزوجة بتكلفة منخفضة، بينما قد يكون مقياس التوربينات منخفض التكلفة وصغير الحجم مثاليًا للديزل النظيف ووقود الطائرات والكيروسين . يُعد مقياس كوريوليس الخيار الأمثل في التطبيقات التي تتطلب الدقة، أو عندما يكون السائل كاشطًا، أو يكون الزيت متسخًا مثل الزيت المُستعمل، أو عندما يكون القياس المباشر للكتلة ضروريًا.

تخصصنا في شركة Silver Automation Instruments هو تقديم معدات قياس التدفق المناسبة لمشكلتك الخاصة. من بين مجموعتنا الواسعة عدادات تدفق الزيت الخطية يستطيع فريقنا من المحترفين تقييم بيانات عملياتك ومساعدتك في اختيار الخيار الأمثل. للاستشارات، تواصل معنا الآن.

الأسئلة الشائعة حول عدادات تدفق الزيت

1. ما هو أفضل مقياس تدفق لوقود الديزل؟
لمراقبة وتوزيع الديزل للأغراض العامة حيث يكون الوقود نظيفًا، غالبًا ما يكون مقياس التدفق البيضاوي الخيار الأمثل نظرًا لدقته العالية وموثوقيته وعدم الحاجة إلى خطوط أنابيب مستقيمة. أما في التطبيقات البسيطة، فيُعدّ مقياس التوربينات خيارًا أكثر فعالية من حيث التكلفة. ومع ذلك، بالنسبة للتطبيقات التي تتطلب دقة عالية، مثل نقل البيانات بدقة عالية لأغراض الفوترة، يُعدّ مقياس تدفق الكتلة كوريوليس الحل الأمثل.

2. هل يمكنني استخدام مقياس حجمي إذا تغيرت درجة حرارة الزيت؟
يمكنك ذلك، ولكن يجب أن تكون على دراية باحتمالية وجود أخطاء. مع تسخين الزيت، يتمدد (تتناقص كثافته)، لذا تكون كتلة لتر من الزيت الساخن أقل من كتلة لتر من الزيت البارد. قد يكون هذا مقبولاً في التطبيقات غير الحرجة. للحصول على قياس دقيق، ستحتاج إما إلى مقياس تدفق كتلة كوريوليس (وهو محصن ضد هذه التغييرات) أو مقياس حجمي متصل بجهاز كمبيوتر تدفق يستخدم مستشعر درجة حرارة لتعويض تغيرات الكثافة.

3. ما هو مقياس التدفق الذي يجب أن أستخدمه للنفط الخام أو النفط الذي يحتوي على مواد صلبة؟
لأي زيت يحتوي على مواد صلبة أو مواد كاشطة أو ذو تدفق متعدد المراحل (مثل النفط الخام غير المفلتر)، يُعد مقياس تدفق الكتلة كوريوليس الخيار الموثوق الوحيد. تصميمه الخالي من العوائق، بدون أجزاء متحركة، يعني عدم وجود أي انسداد أو تشويش أو تآكل. أما العدادات الميكانيكية مثل الترس البيضاوي أو التوربيني، فستتلف بسرعة.

4. هل أحتاج دائمًا إلى تشغيل الأنابيب بشكل مستقيم لمقياس تدفق الزيت؟
لا. هذه ميزة أساسية لمقاييس التدفق من نوعي Oval Gear وCoriolis، إذ لا تتطلب أي أنابيب مستقيمة قبل العداد أو بعده. أما مقاييس التدفق التوربينية، فهي حساسة جدًا لأنماط التدفق، وتتطلب أنابيب مستقيمة طويلة (عادةً 10 أقطار في اتجاه المنبع و5 أقطار في اتجاه المصب) لتكون دقيقة.

5. ما الفرق بين مقياس تدفق الزيت الميكانيكي والمقياس الرقمي؟
يستخدم مقياس تدفق الزيت الميكانيكي (عادةً مقياس تروس بيضاوي) سجلاً ماديًا لعرض التدفق الإجمالي، ولا يتطلب طاقة خارجية. أما مقياس تدفق الزيت الرقمي، فيستخدم مستشعرًا إلكترونيًا وجهاز إرسال لتوفير شاشة رقمية، بالإضافة إلى مخرجات إلكترونية (مثل 4-20 مللي أمبير أو نبضية) أو وحدة تحكم عن بُعد MODBUS أو HART للتوصيل بأنظمة التحكم (PLCs)، أو مسجلات البيانات، أو شاشات العرض عن بُعد.

6. كيف يمكنني قياس معدلات تدفق الزيت المنخفضة جدًا (على سبيل المثال، مل/دقيقة)؟
لقياس تدفقات الزيت المنخفضة جدًا بدقة، كما هو الحال في حقن الوقود أو البحث والتطوير، يُنصح باستخدام مقياس تدفق دقيق. صُممت كلٌّ من مقاييس تدفق التروس البيضاوية الدقيقة ومقاييس تدفق الكتلة الدقيقة كوريوليس خصيصًا لهذا الغرض، مما يوفر دقة عالية لهذه التطبيقات الصعبة. لمزيد من المعلومات حول مقياس تدفق الزيت منخفض التدفق: مقاييس تدفق الزيت منخفضة التدفق

7. ما هو أفضل مقياس تدفق للزيت عالي اللزوجة؟
يُعدّ كلٌّ من مقياسي التدفق "أوفال جير" و"كوريوليس" ممتازين للزيوت عالية اللزوجة. إذا كان الزيت نظيفًا، يُعدّ مقياس "أوفال جير" خيارًا دقيقًا للغاية واقتصاديًا. أما إذا كان الزيت يحتوي على مواد صلبة، أو ذو لزوجة عالية جدًا، أو يتطلب قياس كتلة، فإنّ مقياس "كوريوليس" هو الحل الأمثل.

8. ما هو مقياس تدفق الزيت الأفضل لنقل الحراسة؟
بالنسبة لنقل الحراسة (تطبيقات الفوترة) حيث تكون الدقة شرطًا ماليًا وتعاقديًا، يُعدّ مقياس تدفق الكتلة كوريوليس المعيار الصناعي الأبرز بفضل دقته العالية وقدرته على قياس الكتلة مباشرةً. ومع ذلك، بالنسبة للتطبيقات ذات الميزانية المحدودة حيث يكون الزيت نظيفًا، يُمكن أيضًا استخدام مقياس تدفق تروس بيضاوي عالي الدقة.

9. هل يمكن استخدام مقياس تدفق الموجات فوق الصوتية للزيت؟
نعم، يُمكن أن يكون مقياس تدفق دوبلر بالموجات فوق الصوتية خيارًا جيدًا وغير تدخلي، ولكنه يتطلب شرطًا أساسيًا: يجب أن يحتوي الزيت على جزيئات أو فقاعات غازية ليعمل المقياس. وهو غير مناسب للزيوت النظيفة والمكررة.

10. ما هو مقياس تدفق الزيت الأكثر فعالية من حيث التكلفة؟
بالنسبة للزيوت النظيفة منخفضة اللزوجة، مثل الديزل، يُعدّ مقياس تدفق التوربينات السائلة الخيار الأكثر فعالية من حيث التكلفة. أما في التطبيقات الأكثر لزوجة أو تطلبًا، حيث لا تزال التكلفة عاملًا رئيسيًا، فيوفر مقياس التدفق البيضاوي الترس أفضل توازن بين السعر والأداء.
