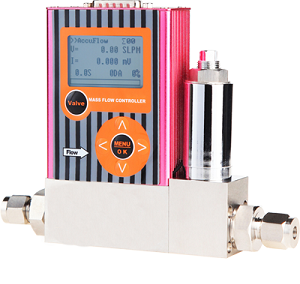

تقيس أجهزة التحكم والقياس الرقمية لتدفق الكتلة من سلسلة SRK-DL معدلات تدفق غاز منخفضة للغاية، تبدأ من 2 سم مكعب قياسي فقط (2 مل/دقيقة). تُعد هذه الأجهزة الدقيقة مثالية للتطبيقات التي تتطلب تحكمًا دقيقًا للغاية في تدفق الغاز، بما في ذلك:

- كروماتوغرافيا الغاز
-أنظمة تحليل الغاز
-البحوث المختبرية
- التحكم في العمليات الصناعية

يمكن استخدام وحدات التحكم في تدفق كتلة الغاز على النحو التالي:

-أجهزة قياس تدفق الأكسجين المنخفض
- عدادات تدفق الهواء المنخفض
- وحدات التحكم في تدفق النيتروجين (N2)
-عدادات تدفق الغاز الحيوي المنخفض
-أجهزة قياس التدفق المنخفض للغاية لثاني أكسيد الكربون

كيف تعمل وحدات التحكم الرقمية في تدفق الكتلة

يتكون جهاز التحكم في تدفق الكتلة الرقمي SRK-DL من:
- مستشعر تدفق منخفض عالي الدقة
- جهاز طبقات التدفق الصفحي
- صمام التحكم
- دائرة تضخيم

باستخدام تقنية التفاضل الحراري، يقيس المستشعر تدفق الغاز بناءً على تغيرات انتقال الحرارة في الأنبوب الشعري. تضمن هذه الطريقة قراءات دقيقة لتدفق الكتلة (تصل إلى 2 سم مكعب قياسي) دون التأثر بتقلبات درجة الحرارة أو الضغط.

يعمل النظام في نظام التحكم بحلقة مغلقة:
1. يكتشف المستشعر معدل التدفق.
2. تتم مقارنة الإشارة بالنقطة المحددة.
3. يتم تعديل صمام التحكم للحفاظ على التدفق المطلوب.

المواصفات الرئيسية لأجهزة قياس وتحكم تدفق الكتلة الرقمية

- نطاق التدفق: 2 سم مكعب قياسي - 30 لتر/دقيقة (بما في ذلك 100 مل/دقيقة، 200 سم مكعب قياسي، 1 لتر/دقيقة، 5 لتر/دقيقة، 20 لتر/دقيقة)
-نسبة الرفض:
-50:1 لوحدات التحكم في تدفق الكتلة الرقمية
-100:1 لأجهزة قياس تدفق الكتلة الرقمية
-الدقة: ±1% FS
-الخطية: ±0.5% FS
- إمكانية التكرار: ±0.2% FS
-وقت الاستجابة:
-< 2 ثانية (وحدة التحكم في تدفق الكتلة)
-< 0.8 ثانية ( مقياس تدفق الكتلة )
-الاتصالات: RS232/485، MODBUS
-إشارات الخرج: 0-5 فولت، 4-20 مللي أمبير، 1-5 فولت
- مصدر الطاقة: ±15 فولت تيار مستمر، 24 فولت تيار مستمر
-درجة حرارة التشغيل: 0–50 درجة مئوية
-الضغط الأقصى: 3 ميجا باسكال / 10 ميجا باسكال
-المادة: الفولاذ المقاوم للصدأ
-وصلات العملية: Φ3، Φ6، 1/8 بوصة، 1/4 بوصة

لماذا تختار أجهزة التحكم في تدفق الكتلة الرقمية الخاصة بنا؟

توفر وحدات التحكم الرقمية في تدفق الكتلة من silverinstruments.com دقة عالية، واستجابة سريعة، وأداءً موثوقًا به لتطبيقات تدفق الغاز المنخفض للغاية. سواءً كنت بحاجة إلى مقياس تدفق منخفض للاستخدام المخبري أو وحدة تحكم رقمية في التدفق الصناعي، فإن سلسلة SRK-DL توفر الدقة والمتانة.
