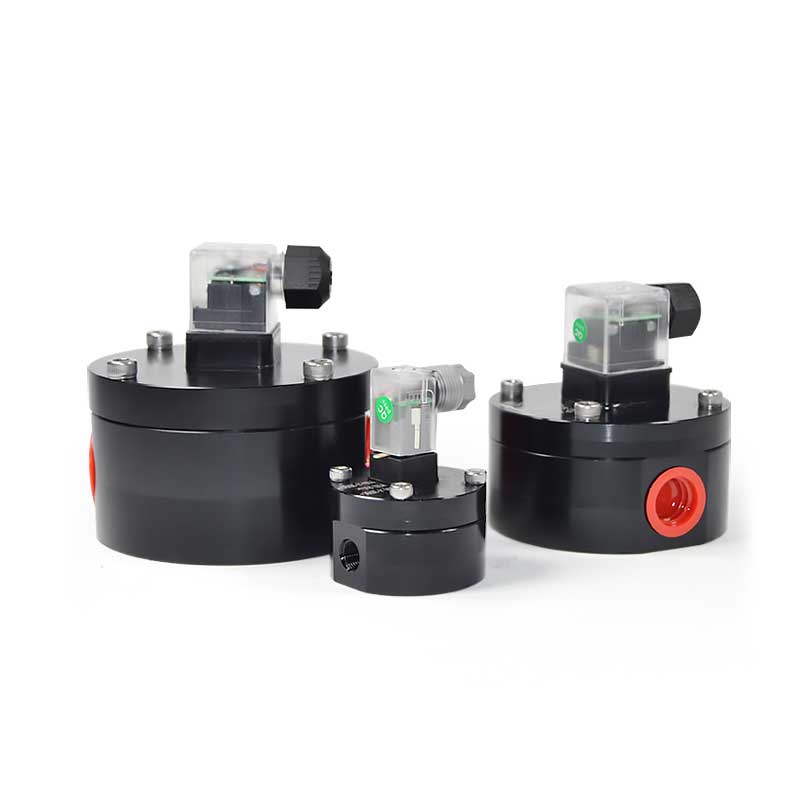

مقياس تدفق صغير ذو إزاحة موجبة

ما هو استخدام مقياس التدفق ذي الإزاحة الموجبة ذي التدفق الصغير؟

صُمم مقياس التدفق الإزاحي ذو التدفق المنخفض للغاية خصيصًا لقياس معدلات تدفق السوائل الصغيرة جدًا بدقة متناهية، حيث يمكن لأصغر حجم قياس أن يقيس نصف ملليلتر في الدقيقة (ما يعادل تقريبًا اثنتي عشرة قطرة من الديزل)، مع الحفاظ على دقة عالية تصل إلى 0.5%. وهو مفيد بشكل خاص في التطبيقات التي تتطلب تحكمًا دقيقًا في استهلاك السوائل، مثل قياس تدفق المياه المنخفض، والكشف عن الوقود (مل/دقيقة)، وقياس تدفق الشحوم المنخفض جدًا.

كيف يعمل مقياس التدفق ذو معدل التدفق المنخفض للغاية والمُقاس بالإزاحة الموجبة؟

المبدأ بسيط مثل عدادات التدفق البيضاوية ذات الحجم العادي: يقوم مقياس التدفق المصغر PD بتقسيم السائل ذي معدل التدفق المنخفض إلى أجزاء صغيرة ثابتة، ثم يحسب عدد الأجزاء التي مرت عبر مستشعر التدفق الصغير لمعرفة كمية السائل المتدفقة إجمالاً.

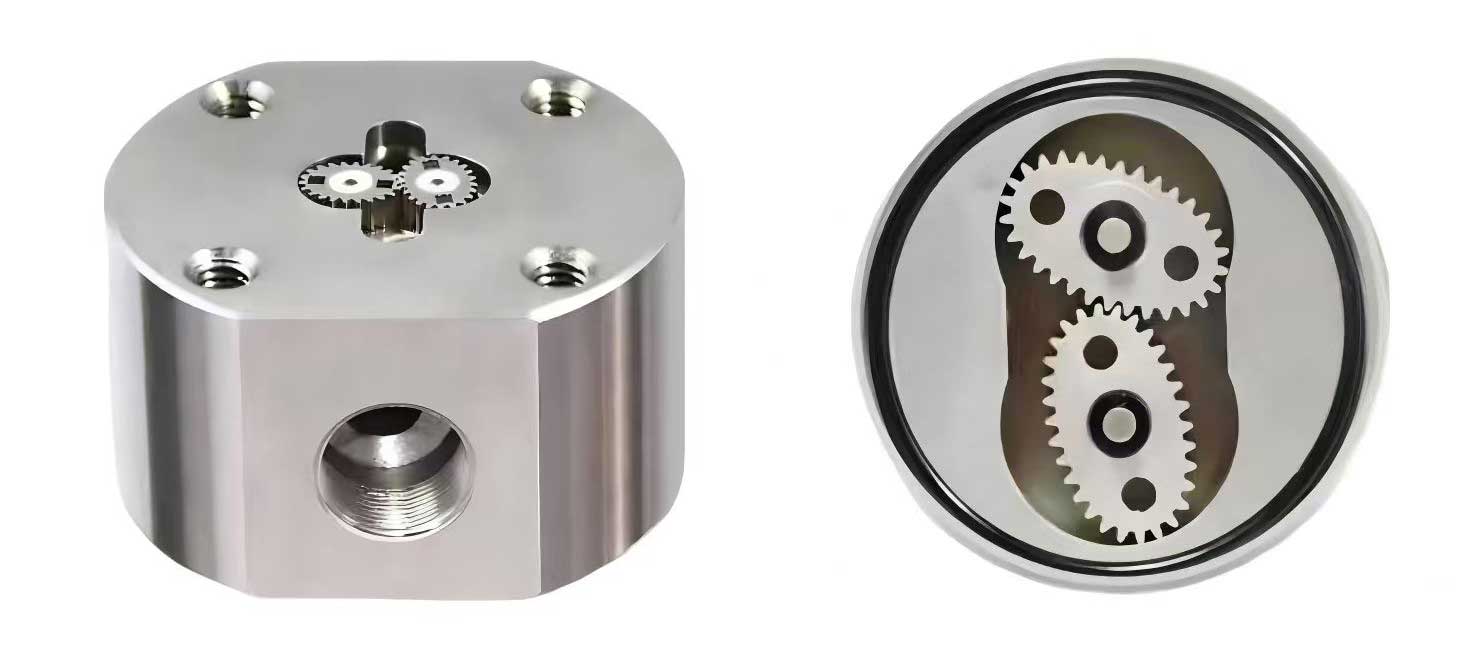

يحتوي حجرة مستشعر التدفق المتينة على تروس بيضاوية صغيرة مصنّعة بدقة عالية، تُدفع للدوران عند تدفق السائل عبرها. تمثل كل دورة إخراج كمية ثابتة من السائل. وبحساب عدد الدورات، يُمكن تحديد معدل التدفق الكلي. هذه الطريقة مباشرة للغاية، ولا تتأثر نتائج القياس بدرجة حرارة السائل أو لزوجته، مما يجعلها دقيقة جدًا.

مميزات مقياس التدفق الإزاحي الموجب ذو معدل التدفق المنخفض

دقة عالية: يمكن أن تصل دقة القياس إلى ± 0.5٪، وهو أمر موثوق للغاية.

نطاق واسع: يمكنه قياس معدلات التدفق الصغيرة جدًا والتعامل أيضًا مع تغيرات معدل التدفق الأكبر.

مقياس التدفق الرقمي الصغير: مزود طاقة 24 فولت تيار مستمر، مخرج نبضي PNP أو NPN، خيار مع شاشة عرض رقمية، مخارج تناظرية 4-20 مللي أمبير و RS485.

قابلية تكرار جيدة: في ظل نفس الظروف، تكون نتائج القياس متسقة في كل مرة.

حجم صغير، مقاومة عالية للضغط: سهل التركيب، ويمكن استخدام بعض الطرازات على خطوط الأنابيب ذات الضغط العالي حتى 1000 بار.

لا حاجة لاختيار السائل: سواء كان سائلاً خفيفاً كالماء أو سائلاً كثيفاً كزيت التشحيم، يمكن قياسه. وكلما زادت اللزوجة، زادت دقة القياس، نظراً لقلة التسرب بين التروس الإهليلجية.

أين تُستخدم عدادات التدفق الصغيرة ذات الإزاحة الموجبة؟

له تطبيقات من حولنا وفي العديد من الصناعات:

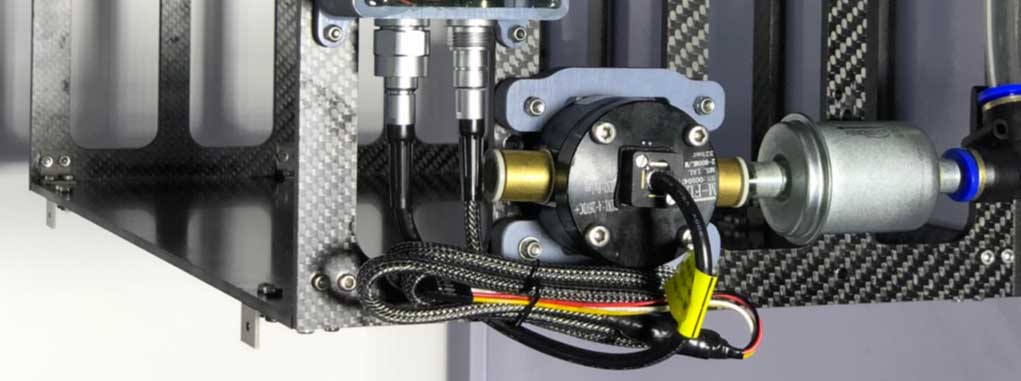

المحرك ونظام الوقود: قياس دقيق لاستهلاك الوقود الضئيل للمساعدة في تطوير محركات أكثر كفاءة في استهلاك الوقود.

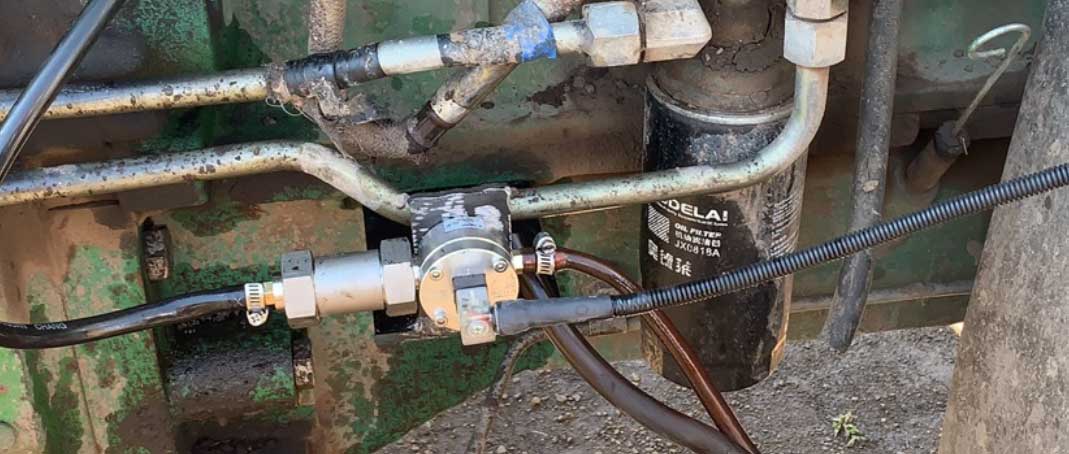

قياس زيت التشحيم عالي اللزوجة ومنخفض التدفق

نظام تزييت الآلات: مراقبة إمداد زيت التشحيم لضمان عدم تآكل الآلة بسبب نقص الزيت أو الزيت المستعمل.

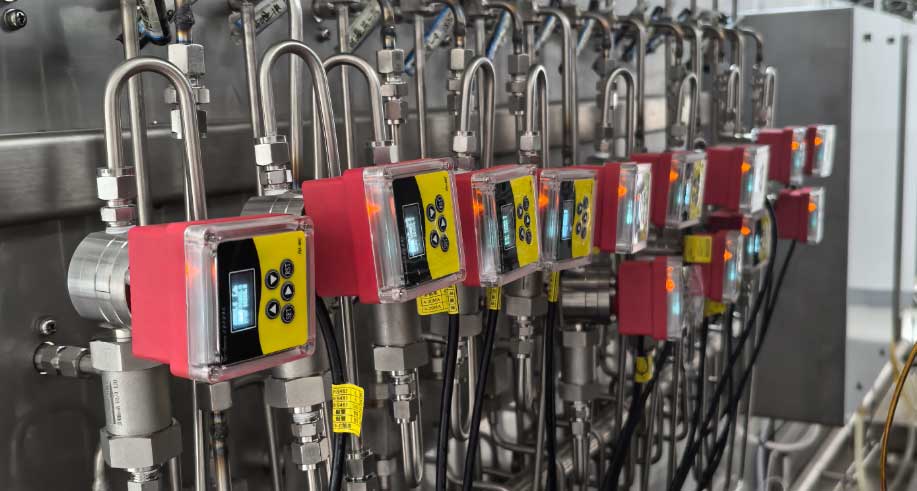

مقياس تدفق جرعات المواد الكيميائية منخفض التدفق

المواد الكيميائية والمكونات: التحكم بدقة في كمية المواد الكيميائية المختلفة (حتى المواد المسببة للتآكل) المضافة لضمان جودة المنتج وسلامته.

القالب والتبريد: في عملية قولبة حقن البلاستيك وغيرها من العمليات، يضمن التحكم الدقيق في معدل تدفق زيت التبريد تشكيل المنتج بشكل أفضل.

المختبرات ومعالجة المياه: إضافة كميات ضئيلة من السوائل بدقة في البحث العلمي، أو توزيع محاليل التطهير بدقة أثناء تنقية المياه.

ما الذي يجب الانتباه إليه عند اختيار وصيانة مقياس التدفق ذي الإزاحة الموجبة الصغير؟

كيفية الاختيار: يعتمد ذلك بشكل أساسي على نطاق التدفق الذي تريد قياسه، وخصائص السائل (سواء كان أكالًا أو لزجًا)، وضغط التشغيل، والدقة المطلوبة.

كيفية الصيانة: يجب أن يكون السائل نظيفًا، ويُفضّل تركيب فلتر أمامي لمنع الشوائب من الالتصاق بالمكونات الدقيقة الداخلية. أثناء التركيب، تأكد من أن مقياس التدفق مملوء دائمًا بالسائل وخالٍ من الهواء.

مقياس تدفق الإزاحة الموجبة الصغير بأقل من 1000 دولار

يتأثر سعر عدادات التدفق الإزاحي الصغيرة بعوامل عديدة، منها أن مستشعر التدفق المصنوع من الألومنيوم أغلى عمومًا من مستشعر التدفق المصنوع من الفولاذ المقاوم للصدأ، وأن عدادات التدفق الحجمي عالية الضغط (400 بار) أغلى من تلك التي تعمل عند ضغط 100 رطل لكل بوصة مربعة، وأن عدادات التدفق الحجمي عالية الحرارة (300 درجة مئوية) أغلى من تلك المستخدمة في درجة حرارة الغرفة، كما يؤثر حجم المستشعر أيضًا على السعر. لكن موقع silverinstruments.com يُساعدك دائمًا في اختيار عداد تدفق إزاحي بسعر أقل من 1000 دولار، فلا داعي للقلق بشأن السعر.

يُشبه مقياس التدفق الحجمي ذو التدفق الصغير مقياسًا دقيقًا للغاية للسوائل. فهو يعمل بطريقة مباشرة "نسخة بنسخة"، مع نتائج دقيقة وموثوقة، ويلعب دورًا رئيسيًا في العديد من العمليات الدقيقة بدءًا من المختبر وحتى الإنتاج في المصانع، ويُعد أداة مهمة للصناعة الحديثة لتحقيق التحكم الدقيق.
