مقياس تدفق الإزاحة الإيجابية مع خرج 4-20 مللي أمبير

مقياس التدفق الإزاحي الإيجابي: خيار موثوق به للقياس عالي الدقة

ما هو مقياس التدفق الإزاحي الإيجابي؟

مقياس التدفق بالإزاحة الموجبة، المعروف أيضًا باسم مقياس التدفق الحجمي، هو جهاز دقيق لقياس تدفق السوائل. مبدأ عمله مباشر للغاية: يقسم السائل إلى "وحدات صغيرة" ذات حجم معلوم، ويحسب الحجم الكلي للسائل من خلال حساب عدد هذه الوحدات. يشبه الأمر استخدام دلو ذي سعة ثابتة لقياس إجمالي كمية السائل المتدفق عبر خط الأنابيب دلوًا تلو الآخر. تشمل الأنواع الشائعة من مقاييس التدفق مقاييس التدفق ذات التروس البيضاوية، ومقياس التدفق ذو الجذور، ومقياس التدفق ذو التروس الحلزونية.

مقياس تدفق الإزاحة الإيجابية في سيناريوهات قابلة للتطبيق على نطاق واسع<

بفضل خصائصها عالية الدقة، تُستخدم عدادات تدفق PD غالبًا في الحالات التي تتطلب قياسًا دقيقًا، أو تسوية، أو التحكم في الدفعات. تشمل التطبيقات الشائعة ما يلي:

• تجارة النفط: مثل محطات الوقود ونقل الديزل والوقود والكيروسين والبروبان ووقود الطائرات والنفط الخام ومنتجات النفط المكرر.
• الصناعة الكيميائية: إضافة الكواشف الكيميائية باهظة الثمن أو الحرجة بدقة، مثل التولوين والخشب والنفتا والبارافين
• الأغذية والأدوية: قياس المواد الخام مثل الزيوت الصالحة للأكل والكحول والإيثانول والدبس والشراب وما إلى ذلك.
• قياس السوائل ذات اللزوجة العالية مثل الراتنجات والنفط الخام والأسفلت.

لماذا نحتاج إلى مقياس تدفق إزاحة إيجابية بمخرج 4-20mA؟

توفر عدادات التدفق الميكانيكية التقليدية ذات التوزيع الديناميكي (PD) تدفقًا تراكميًا (استخدامًا إجماليًا) دون أي مُخرجات. توفر Silverinstruments.com الطُرز المُجهزة بوظيفة إخراج 4-20 مللي أمبير، مما يُتيح مزايا تحديث رئيسية:

مراقبة معدل التدفق اللحظي عن بُعد: تتوافق إشارة 4-20 مللي أمبير بسلاسة مع قيمة معدل التدفق اللحظي للسائل. يتيح هذا للمشغلين مراقبة تغيرات معدل التدفق في خط الأنابيب آنيًا من غرفة التحكم المركزية، مما يُحسّن بشكل كبير من سهولة التحكم في العملية.

سهولة التكامل والأتمتة: يُعدّ خرج التناظرية 4-20 مللي أمبير الإشارة الأكثر شيوعًا في مجال التحكم الصناعي، ويمكن استقباله بسهولة بواسطة أنظمة مثل PLC وDCS. هذا يُمكّن بيانات التدفق من المشاركة مباشرةً في التحكم الآلي، مثل ضبط الصمامات تلقائيًا، وتشغيل الإنذارات، أو التداخل مع معدات أخرى.

تعزيز قيمة البيانات: من خلال الحصول على التدفق اللحظي (إخراج التيار 4-20 مللي أمبير) والتدفق التراكمي (الذي يعرضه الجهاز نفسه) في وقت واحد، يمكن للمؤسسات إجراء تحليل أكثر شمولاً لكفاءة الطاقة وتحسين العملية وتشخيص الأخطاء.

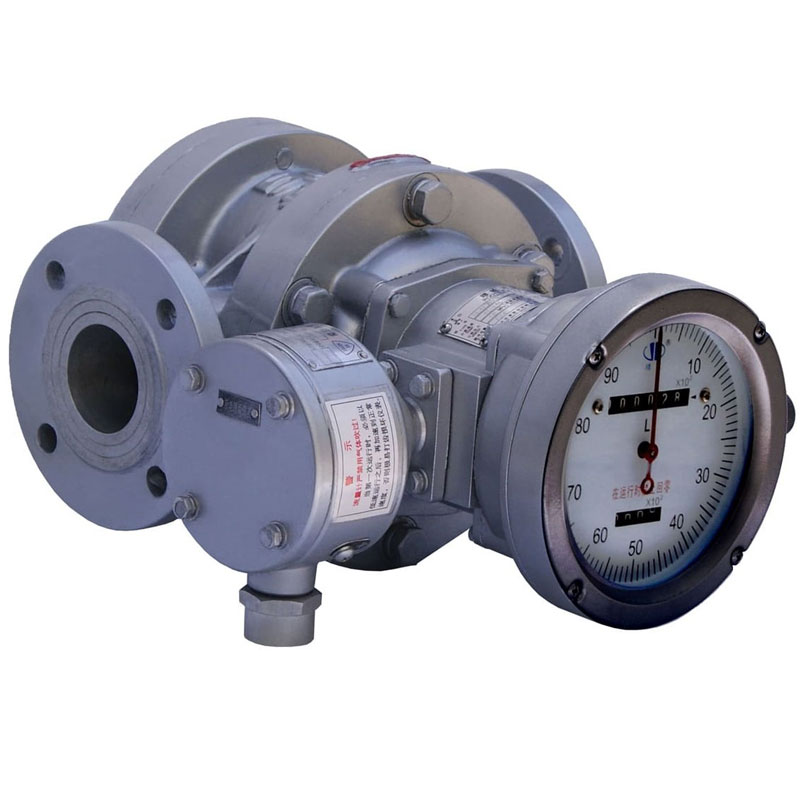

جهاز إرسال بمخرج تناظري 4-20 مللي أمبير لمقياس تدفق PD

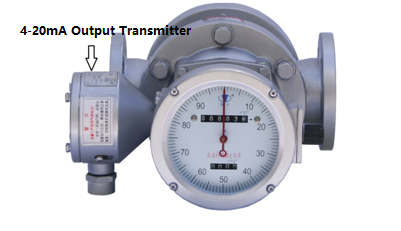

يمكن ربط جهاز إرسال الإخراج 4-20 مللي أمبير من سلسلة BMF بمقاييس التدفق الإزاحية الموجبة من شركتنا لتحويل التدفق اللحظي في الموقع إلى خرج تناظري 4-20 مللي أمبير، وإرساله عن بُعد إلى غرفة التحكم لعرض التدفق اللحظي وتعديله والتحكم فيه. كما يُخرج إشارات نبضية لإجمالي التدفق.

مميزات جهاز الإرسال 4-20mA لمقياس PD

1. نظام رباعي الأسلاك (سلك الطاقة الموجب، سلك التيار 4-20 مللي أمبير، سلك إشارة النبضة، سلك الطاقة الأرضي)

• ملاحظة: يُستخدم هذا النظام ثلاثي الأسلاك لمخرجات 4-20 مللي أمبير فقط. لا يُوصَل سلك إشارة النبضة خارجيًا أثناء التوصيل.

2. خرج مباشر 4-20 مللي أمبير من مقياس التدفق، مسافة نقل طويلة، آمن وموثوق به

المعايير الفنية لأجهزة الإرسال 4-20 مللي أمبير لمقياس تدفق PD

1. إشارات الإخراج:

أ. الكمية التناظرية 4-20 مللي أمبير

ب. نبضة الجهد: VL<0.5V، VH>9V لإمدادات 12 فولت؛ VL<1V، VH>20V لإمدادات 24 فولت

2. الخطأ المسموح به:

• الكمية التناظرية: ±0.5% FS

• كمية النبضة: ±1 نبضة

3. درجة الحرارة المحيطة: من -25 درجة مئوية إلى +50 درجة مئوية

4. مقاومة الحمل الكمية التناظرية (نهاية المستخدم):

• <400Ω لإمدادات 12 فولت

• <800Ω لإمدادات 24 فولت

5. مصدر الطاقة:

• تيار مستمر 12 فولت ± 10%، 60 مللي أمبير

• تيار مستمر 24 فولت ± 10%، 60 مللي أمبير

6. تصنيف مقاومة الانفجار: ExdIIBT5

كيفية توصيل جهاز إرسال التدفق 4-20mA من سلسلة BMF

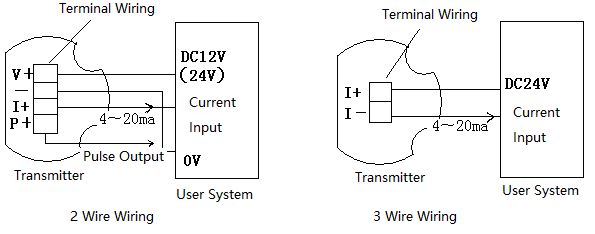

عند الطلب، يُرجى تحديد ما إذا كان مصدر الطاقة المطلوب ٢٤ فولت تيار مستمر أو ١٢ فولت. يجب توصيل الأسلاك وفقًا للمخطط المرفق.

تنبيه: لا تقم بتوصيل الأسلاك أثناء تشغيلها!

خاتمة

مقياس التدفق الإزاحي الإيجابي بحد ذاته مرادف للدقة العالية. إضافة وظيفة خرج 4-20 مللي أمبير إليه تُشبه تزويده بـ"عين وآذان عن بُعد"، مما يجعله ليس فقط "مقياسًا دقيقًا"، بل أيضًا مُشاركًا آنيًا وموثوقًا في أنظمة التحكم الآلي الحديثة في العمليات، وهو جزء مهم من تحقيق الذكاء الصناعي والإدارة المُحسّنة.
