مقياس تدفق الجذور السائلة

Related Products

مقياس تدفق الكتلة السائلة - مقياس تدفق كوريوليس

يعتبر مقياس تدفق كوريوليس على نطاق واسع هو مقياس تدفق الكتلة السائلة الأكثر دقة والأكثر تقنية في السوق اليوم. تنطبق على مجموعة واسعة من الأماكن الصناعية والبلدية ، فإن Corio ...
عدادات تدفق التروس الحلزونية

عدادات تدفق التروس الحلزونية هي أدوات قياس التدفق الحجمي النموذجية التي تقيس كمية السائل المتدفق مباشرة عن طريق زوج من الدوارات. إنه نوع من الإزاحة الإيجابية لـ ...

1. مقدمة المنتج

مقياس تدفق جذور السائل من سلسلة LL هو نوع من مقياس التدفق بالإزاحة الإيجابية، أو نطلق عليه أحيانًا مقياس تدفق الفص الدوار يتميز مقياس تدفق الجذور السائلة من سلسلة LL بتصميم مبتكر، ومظهر جذاب، وهيكل عملي، مما يوفر دقة عالية وسهولة في التركيب والاستخدام. ويُستخدم على نطاق واسع في قطاعات البترول، والطاقة الكهربائية، والمعادن، والنقل، والدفاع الوطني، وغيرها، لقياس النفط وتسوية المعاملات التجارية.

1.1 مبدأ العمل

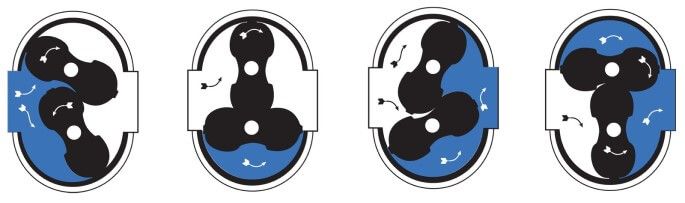

working principle of roots flow meter

عندما يتدفق السائل المُقاس عبر حجرة القياس، يتشكل فرق ضغط عند مدخل ومخرج مقياس التدفق، وتدور جذرتا السائل تحت تأثير هذا الفرق. في الوقت نفسه، يحافظ جذرا السائل على دوران مستمر بفضل زوج من تروس التشغيل المثبتة على عمود الفص. مع دوران جذرا السائل، يُفرّغ السائل باستمرار من مقياس التدفق عبر حجرة القياس. يبلغ حجم السائل المار عبر كل زوج أربعة أضعاف حجم حجرة القياس. من خلال آلية التوصيل والتخفيض المُحكمة، يتم تقليل عدد الدورات ونقلها إلى العداد، مما يُشير إلى التدفق اللحظي والتراكمي للسائل.

يُنتج تركيب جهاز إرسال في آلية العد مقياس تدفق مزودًا بجهاز إرسال. عند توصيله بأجهزة العرض أو أنظمة الحواسيب الصغيرة، يُمكنه تحقيق نقل آلي للقياس والتحكم عن بُعد (كمي، تراكمي، فوري، وغيرها). للاطلاع على تعليمات الاستخدام، يُرجى مراجعة دليل تصنيف أجهزة العرض.

1. 2. المعايير والشهادات

Product Standard	JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)
Explosion-proof Mark	Exd II CT6
Flange Standard	DN, ANSI, JIS
Protection Class	IP66

1.3 . المعايير الفنية

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

مواد المكونات الرئيسية والضغط الاسمي

Model	Shell, Front & Rear Cover	Cover Plate	Liquid Roots	Shaft	Bearing	Nominal Pressure (MPa)
LL-AL	Cast Iron	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
LL-EL	Cast Steel	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	DN80↓ 4.0 DN100↑ 2.5
LL-LL	Aluminum Alloy	Cast Iron	Aluminum Alloy	Stainless Steel	Rolling Bearing	0.6, 1.0, 1.6
*Note*	Special materials available upon request and can be customized for specific applications

ملاحظات التطبيق:

• سلسلة LL-AL: تُستخدم مقاييس التدفق المصنوعة من الحديد الزهر على نطاق واسع لمختلف الزيوت والسوائل غير المسببة للتآكل.

• سلسلة LL-EL: مقاييس التدفق المصنوعة من الفولاذ المصبوب مناسبة للسوائل ذات الضغط العالي واللزوجة المنخفضة.

• سلسلة LL-LL: سبائك الألومنيوم خفيفة الوزن للغاية للسوائل منخفضة الضغط ومنخفضة اللزوجة.

1. 4. نطاق التدفق

تختلف نطاقات التدفق حسب لزوجة السائل ودرجة الدقة المطلوبة.

وحدة نطاق التدفق: م³/ساعة

Nominal Diameter (mm)	Fluid Viscosity (mPa·s)
Nominal Diameter (mm)	2.0~150	0.6~2.0	2.0~150	0.6~2.0	2.0~150	0.6~2.0
25	0.6~6	1.2~6	1.2~6	1.5~6	1.5~6	2~6
40	1.6~16	3.2~16	3.2~16	4~16	4~16	5~16
50	2.5~25	5~25	5~25	6~25	6~25	8~25
80	6~60	12~60	12~60	15~60	15~60	20~60
100	10~100	20~100	20~100	25~100	25~100	33~100
150	25~250	50~250	50~250	60~250	60~250	80~250
Accuracy Grade	0.5		0.3		0.2

ملاحظة: للتطبيقات التي تتطلب دقة تصنيف 0.2% ومتطلبات تدفق محددة، يمكن استخدام هيكل ميكانيكي محكم الغلق مع معدلات تدفق قصوى قابلة للتعديل. يُرجى مراجعة المصنع للاطلاع على التكوينات المحددة.

1. 5. الأبعاد والتركيب

dimensions of roots flow meter

يرجى الرجوع إلى مستند جداول الأبعاد المنفصلة للحصول على المواصفات الكاملة لما يلي:

• مقياس تدفق من نوع الحديد الزهر (سلسلة LL-AL) - هيكل محكم مغناطيسيًا

Model	L	H	I	B	C	D	D1	N-Φ	Weight (kg/unit)
LL-AL25.06 Thread	180	297	75	110×110	148	G1¼″ (Pipe thread)			8
LL-AL25.06 Flange	180	297	75	110×110	148	φ115	φ85	4-φ14	10
LL-AL40.1	240	320	88	φ170	170	φ150	φ110	4-φ18	21
LL-AL50.1	265	335	97	φ190	185	φ165	φ125	4-φ18	26
LL-AL80.1	265	394	122	φ246	248	φ200	φ160	8-φ18	40
LL-AL100.1	350	484	164	φ305	335	φ220	φ180	8-φ18	88
LL-AL150.1	560	602	232	φ440	455	φ285	φ240	8-φ22	202

نموذج توضيحي للنموذج: LL-AL25.06

مقياس تدفق LL-Liquid Roots

غلاف من الحديد الزهر AL + دوار من سبائك الألومنيوم

25-DN25

.06-الضغط 0.6 ميجا باسكال

• مقياس تدفق من نوع الفولاذ المصبوب (سلسلة LL-EL) - هيكل محكم الغلق مغناطيسيًا

Model	L	H	I	B	C	D	D1	N×Φ	Weight (kg/unit)
LL-EL25.3 Thread	180	297	75	120×120	148	G1¼″ (Pipe thread)			10
LL-EL25.3 Flange	180	297	75	120×120	148	φ115	φ85	4-φ14	10
LL-EL40.4	240	320	88	φ170	170	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	222	φ165	φ125	4-φ18	41
LL-EL80.4	360	405	128	φ256	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	167	φ334	338	φ235	φ190	8-φ22	110
LL-EL150.3	560	602	232	φ455	458	φ300	φ250	8-φ26	215

نموذج توضيحي للنموذج: LL-EL40.4

مقياس تدفق LL-Liquid Roots

غلاف من الفولاذ المصبوب EL + دوار من سبائك الألومنيوم

40-DN40

.4-الضغط 4 ميجا باسكال

2. تكوين مقياس التدفق

عادةً ما تُورَّد عدادات التدفق من المصنع وفقًا للتكوينات التالية. انظر الجدول أدناه للاطلاع على نماذج العدادات المطابقة ومعايير الأداء:

Type	Parameters	Pictures

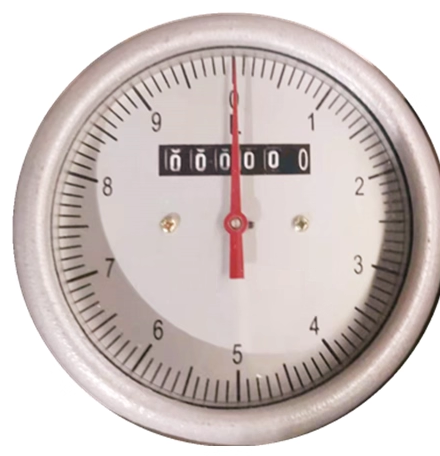

A	Pointer indication, 6-digit totalizer, no reset. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev

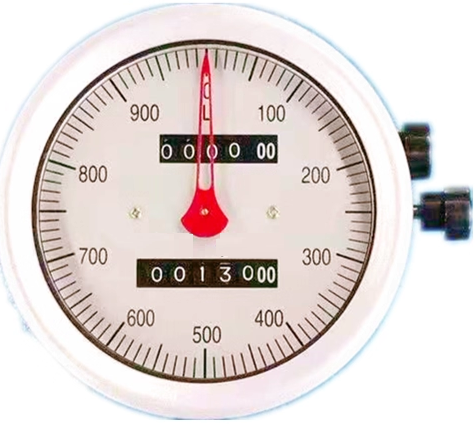

A6	Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable. Pointer indication: DN25 and below: 10L/rev DN80 and below: 100L/rev DN100 and above: 1000L/rev
BELZ	Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. اختيار النموذج

يتم استخدام نظام الترميز التالي لاختيار نموذج مقياس التدفق Liquid Roots:

Item	Code	Description
Series Type	LL	Liquid Roots Flowmeter
Shell Material	A	Cast iron
	E	Cast steel
	L	Aluminum alloy
Rotor Material	L	Aluminum alloy
Nominal Diameter	25~150	Flow meter sizes from DN 25mm to DN150mm
Pressure Rating	.06	0.6 MPa
	.1	1.0 MPa
	.2	1.6 MPa
	.3	2.5 MPa
	.4	4.0 MPa
Register	A	Mechanical pointer, 6 digits totalizer, no return to zero
	A6	Mechanical pointer, 6 digits totalizer, return to zero
	BELZ-0	Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
	BELZ-1	Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
	BELZ-2	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
	BELZ-3	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
	BELZ-4	Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter	BGF-I	Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
	BGF-II	Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
	BMF	Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
