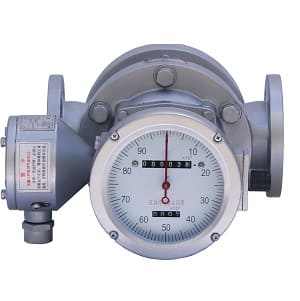

مقياس تدفق الإزاحة الإيجابية مع خرج النبضة

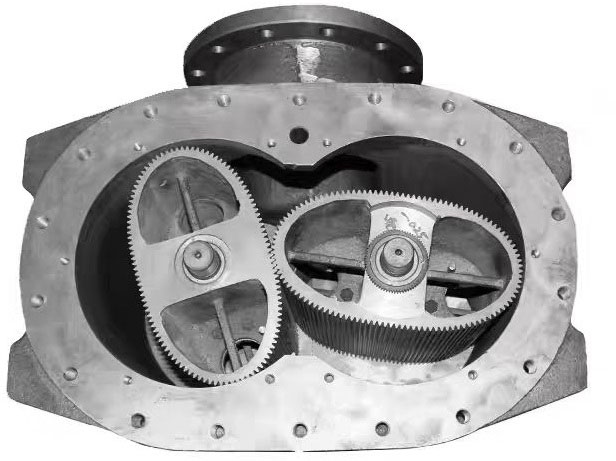

ما هو مقياس التدفق PD؟

مقياس التدفق بالإزاحة الموجبة هو جهاز قياس تدفق يقيس مباشرةً معدل التدفق الكلي للسائل النظيف عن طريق ملء وتفريغ حجم السائل دوريًا في حجرة قياس دقيقة. يُستخدم بشكل رئيسي لقياس السوائل النظيفة، مثل الديزل والوقود والنفط الخام ومواد التشحيم والمواد الخام الكيميائية والسوائل الصالحة للأكل، وهو مناسب بشكل خاص للحالات التي تتطلب دقة قياس عالية.

تتمثل ميزتها الأساسية في دقة القياس العالية (0.2% ~0.5%)، وعدم التأثر بتغيرات لزوجة السوائل، وعدم الحاجة إلى أقسام أنابيب مستقيمة في الاتجاهين أثناء التثبيت.

لماذا نحتاج إلى مقياس تدفق الإزاحة الإيجابية الناتج عن النبض؟

غالبًا ما تستخدم عدادات التدفق التقليدية ذات الإزاحة الموجبة مؤشرًا ميكانيكيًا لعرض التدفق التراكمي. ومع تزايد الطلب على الأتمتة، ظهرت عدادات تدفق الإزاحة الموجبة ذات خرج النبض. تكمن ميزتها في التحويل الفوري لإشارات التدفق إلى إشارات نبضية كهربائية (مثل نبضات PNP أو NPN)، مما يُسهّل التكامل مع أنظمة التحكم مثل PLC وDCS، مما يُتيح نقل البيانات عن بُعد، وحساب التدفق الفوري، والتحكم في الدفعات، والإدارة الآلية، مما يُحسّن بشكل كبير مستوى الذكاء وكفاءة التحكم في الصناعات التحويلية.

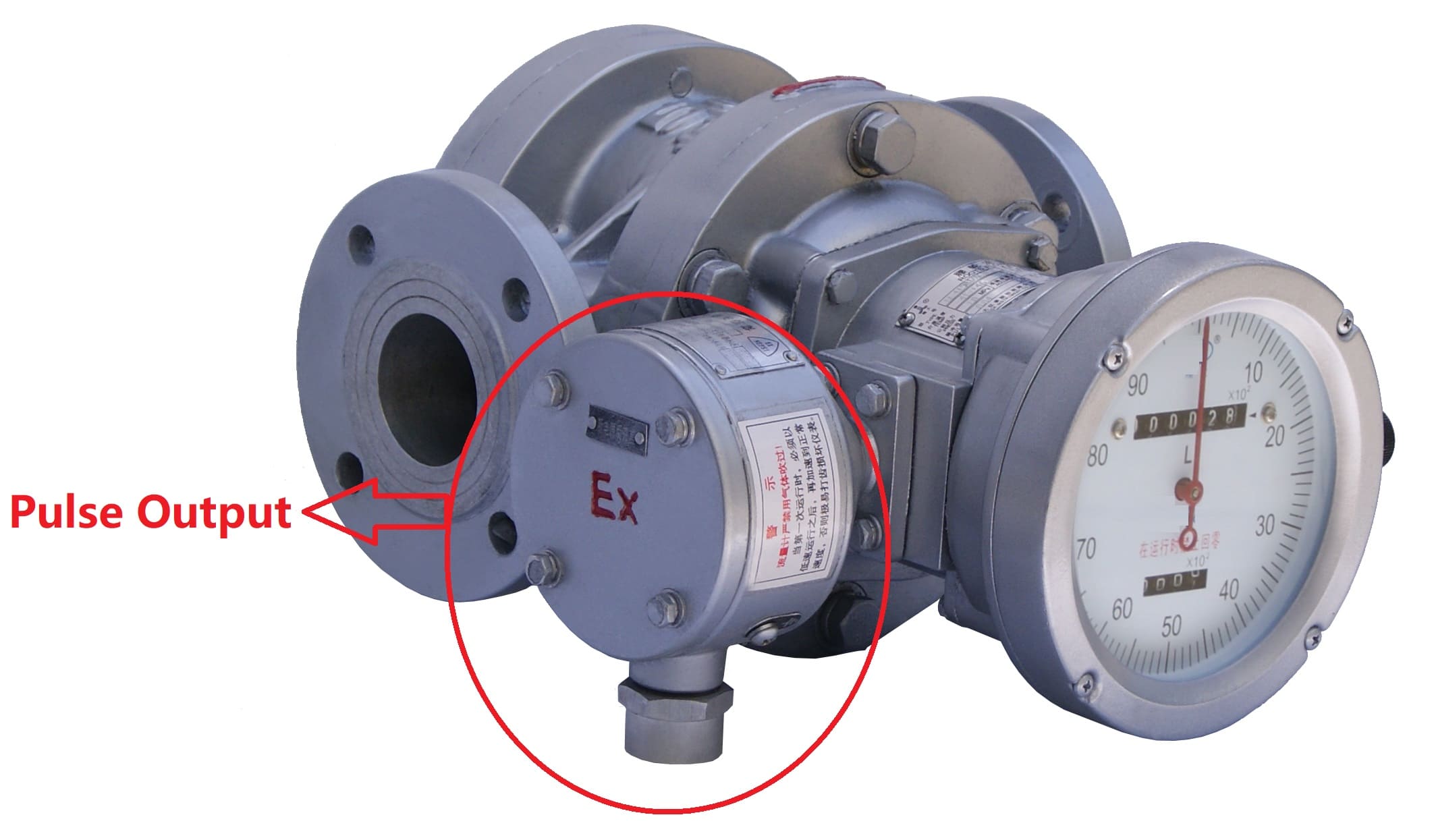

جهاز إرسال خرج النبضة لمقياس تدفق PD

نظرة عامة على جهاز إرسال النبضات من سلسلة BGF لجهاز قياس PD

جهاز إرسال النبضات من سلسلة BGF هو مستشعر إزاحة زاوية بعمود دوار، وعند استخدامه مع مقاييس التدفق الإزاحية الإيجابية من شركتنا، يمكنه تحويل تدفق الوسط المقاس إلى إشارات نبضية كهربائية للنقل عن بُعد. وهو جهاز إرسال مقاوم للانفجار.

المواصفات الفنية لجهاز إرسال تدفق النبضة

• 1. إخراج موجة مربعة بدون تلامس، ونقل إشارة موثوق به
• 2. تردد الإشارة متناسب مع معدل التدفق
• 3. درجة حرارة التشغيل المحيطة: من -10 درجة مئوية إلى 60 درجة مئوية
• 4. تصنيف مقاومة الانفجار: ExdⅡBT5
• 5. حجم محول الإخراج: نوع مقاوم للانفجار، خيط داخلي G1/2 بوصة
• 6. حجم فتحة دخول الكابل: نوع مقاوم للانفجار Φ11
• 7. دقة عالية، ومقاومة للاهتزاز، ومناسبة بشكل خاص لتطبيقات التعبئة الكمية

توصيل نبضات مصدر الطاقة 12 فولت تيار مستمر

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

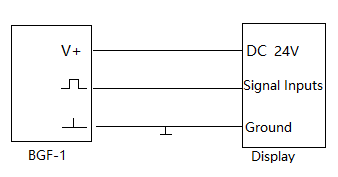

توصيل نبضات مصدر الطاقة 24 فولت تيار مستمر

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
