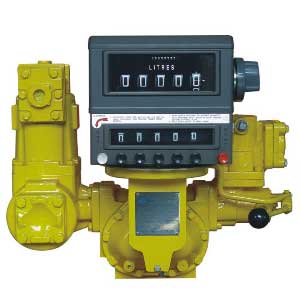

مقياس التدفق الإزاحي الإيجابي من سلسلة LC-M

سلسلة LC-M من أجهزة قياس الإزاحة الموجبة للسوائل، وهي نوع من أجهزة قياس تدفق الوقود السائب. صُممت هذه الأجهزة لقياس السوائل السائبة في تطبيقات النقل والتحكم في العمليات، وهي مثالية لقياس تدفق النفط والوقود.

مبدأ عمل مقياس التدفق الإزاحي الإيجابي

يتكون العداد من هيكل يدور فيه دواران إزاحيان ذوا شفرات، ودوار مركزي وحيد، بتناغم داخل ثلاثة تجاويف أسطوانية، دون أي تلامس معدني داخل عنصر العداد. يُدعم كل دوار من طرفيه بلوح محمل تبرز من خلاله أعمدة الدوار.
تتحرك دوارات الإزاحة ذات الشفرات بالتناوب عبر فتحتي نصف الأسطوانة لعنصر القياس، بينما يدور الدوار الحاجز الفردي داخل فتحتيه بطريقة تنتج ختمًا شعريًا مستمرًا بين المنتج العلوي غير المقيس والمنتج السفلي المقيس.
يوجد في أحد طرفي كل عمود دوار ترس توقيت. يدور ترس الحجب، الذي يحتوي على ضعف عدد أسنان كل من تروس دوار الإزاحة، بنصف عدد دورات دوارات الإزاحة في الدقيقة.

مزايا مقياس التدفق الإزاحي الإيجابي من سلسلة LC-M

• آلية تعديل ممتازة بدون خطوات تسمح بإجراء تعديل دقيق للعداد
• دقة عالية وإمكانية تكرار على نطاق واسع من التدفق، ودقة فائقة عند التدفق الثابت
• صيانة منخفضة، لا يوجد اتصال بين المعدن والمعدن في غرفة القياس، خدمة طويلة العمر، انخفاض فقدان الضغط، مقياس تدفق الجاذبية الحقيقي
• قياس التدفق بدقة عالية بغض النظر عن تقلبات الضغط وتغيرات درجة الحرارة وتغير اللزوجة
• تشتمل ملحقات مقياس التدفق الإزاحي الإيجابي على مزيلات الهواء، والمصافي، والصمامات، ومجموعة مختارة من السجلات والطابعات الميكانيكية أو الإلكترونية للتعيين المسبق، وإجمالي عمليات التسليم، وطباعة التذاكر.

مواصفات مقياس التدفق PD

• مادة مستشعر مقياس التدفق PD: الألومنيوم والحديد الزهر والفولاذ المقاوم للصدأ
• مقياس تدفق PD عالي الدقة: ± 0.2%
• التكرار: ≤0.07%
• وحدة التدفق: لتر/جالون أمريكي/جالون إمبراطوري
• حجم مقياس التدفق PD ونطاق التدفق المتوفر
• مقياس تدفق PD مقاس 40 مم أو 1.5 بوصة: 25-250 لترًا/دقيقة
• مقياس تدفق الإزاحة الإيجابية DN50 أو 2 بوصة، 55-550 لترًا في الدقيقة
• مقياس تدفق DN80 PD أو مقاس 3 بوصات: 506-5063 جالونًا أمريكيًا في الدقيقة
• مقياس تدفق الإزاحة الإيجابية DN100 أو 4 بوصات: 748~7484 جالون/دقيقة
• يمكن لمستشعر التدفق NB150mm أو PD مقاس 6 بوصات التعامل مع تدفق يتراوح بين 300 إلى 3000 لتر في الدقيقة

تطبيقات مقياس التدفق الإزاحي الإيجابي

قياس التدفق لوقود الطائرات والمذيبات والوقود والبنزين والديزل والديزل الحيوي والغاز البترولي المسال (LPG) وتدفق النفط الخام وإعادة تزويد القطارات وعربات السكك الحديدية بالوقود وإعادة تزويد المركبات التعدينية والمصانع بالوقود وإعادة تزويد السفن والقوارب بالوقود. أيضًا للسوائل الساخنة و/أو اللزجة ؛ عربات الصهريج التي تنقل الوقود إلى المنازل للتدفئة المنزلية أو البنزين لمحطات الخدمة ؛ شاحنات صغيرة تنقل غاز البترول المسال إلى المنازل والمزارع ؛ ومحطات تزويد الطائرات بالوقود التي تنقل غاز الطائرات أو وقود الطائرات إلى الطائرات.
التحقق من عمليات تحميل وتفريغ الوقود والمنتجات البتروكيماوية في مصانع الوقود السائبة و/أو المصافي
على شاحنة صهريج لنقل وتسليم الوقود/غاز البترول المسال
نظام توزيع الوقود عالي التحمل للمركبات الكبيرة والطائرات

ملحقات مقاييس التدفق الإزاحية الإيجابية
