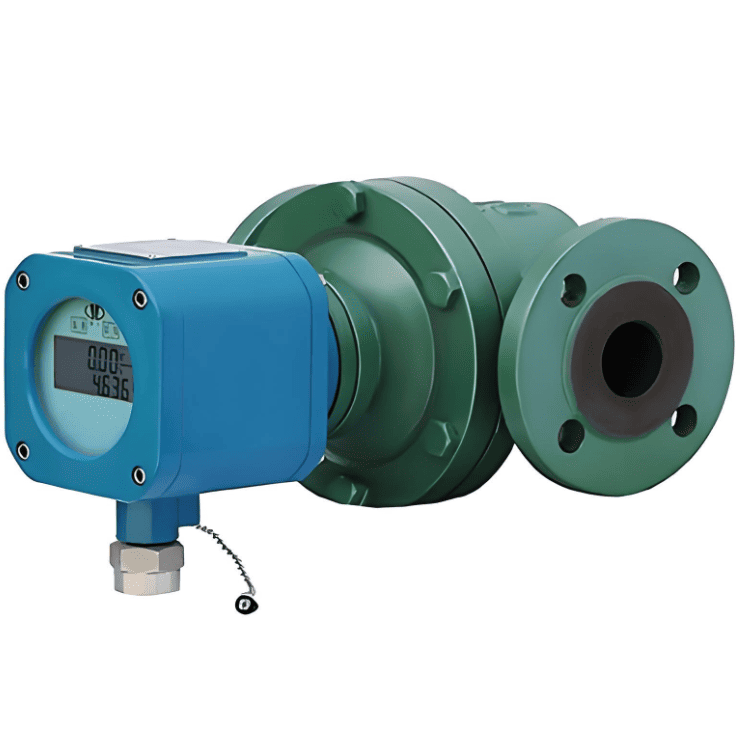

مقياس التدفق الإزاحي الإيجابي RS485

ملخص

يُعدّ قياس تدفق السوائل بدقة أمرًا بالغ الأهمية للتحكم في الإنتاج وإدارة الطاقة في أنظمة الأتمتة الصناعية الحديثة. يُعدّ مقياس تدفق الإزاحة الموجبة RS485 (أو ما يُسمى مقياس تدفق PD)، جهازًا متطورًا لقياس السوائل يجمع بين القياس عالي الدقة والمعالجة الذكية للبيانات ونقل الاتصالات عن بُعد، وهو يُعدّ من أجهزة القياس المُفضّلة في صناعات مثل البتروكيماويات والأغذية والأدوية ومعالجة المياه. ستتناول هذه المقالة الخصائص التقنية وبروتوكولات الاتصال والتطبيقات العملية لمقياس تدفق RS485 Modbus.

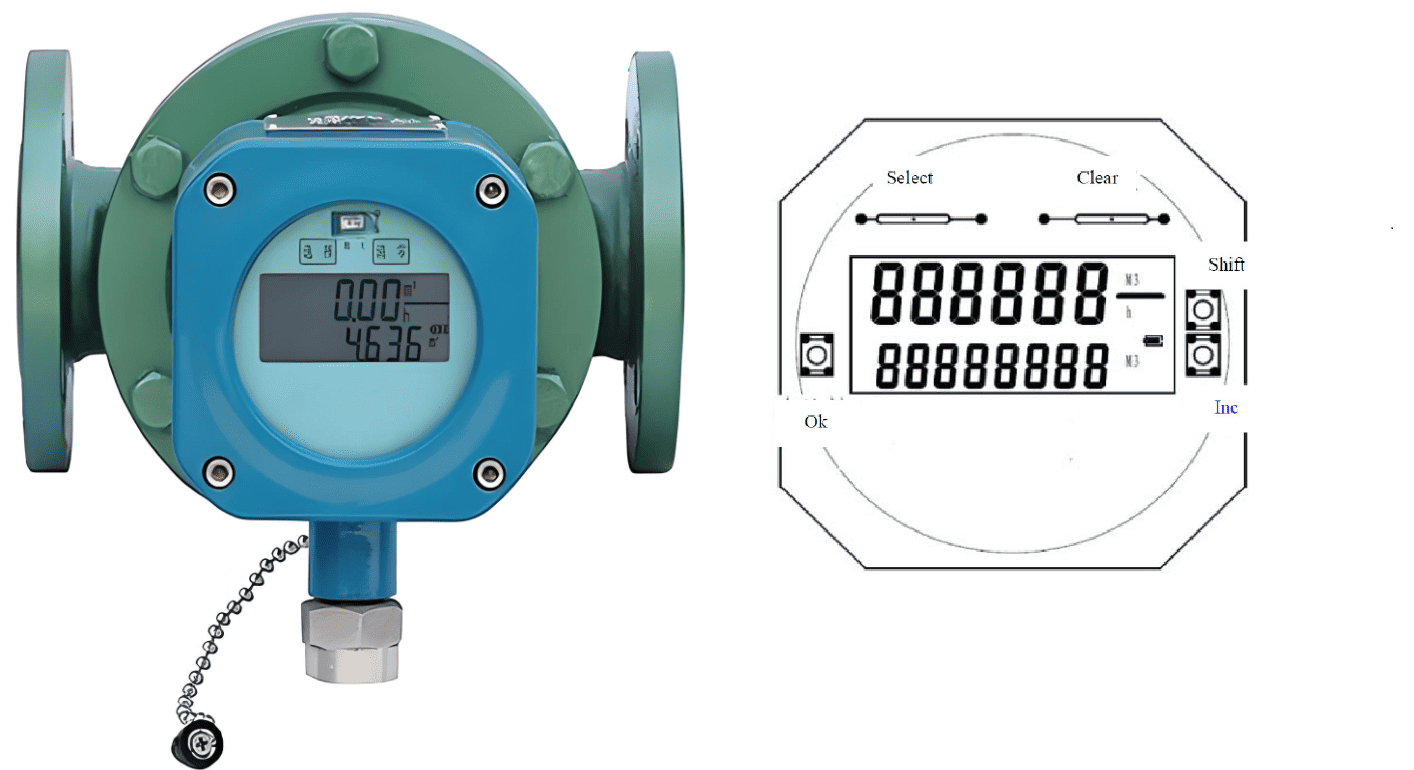

مقياس تدفق رقمي RS485 ذو إزاحة إيجابية مع شاشة إلكترونية

تعتمد عدادات التدفق الرقمية المتطورة RS485 PD على تصميم تكنولوجي متقدم، مع موثوقية عالية، ويمكن دمجها مع مستشعرات تدفق إزاحة موجبة متنوعة (مثل مقياس التدفق البيضاوي، ومقياس التدفق الجذري، ومقياس التدفق الحلزوني)، لتكوين نظام قياس تدفق حجمي رقمي متكامل. يمكن للمستخدمين قراءة بيانات التدفق الكلي واللحظي مباشرةً على مقياس التدفق.

إمكانيات العرض والقياس

تعتمد سلسلة شاشات العرض الرقمية BELZ على شاشة عرض LED ثنائية الصفّ بنطاق عرض واسع: تتراوح الكمية التراكمية الفردية من 0.000 إلى 99999999 لتر، ويمكن أن يصل إجمالي الكمية التراكمية إلى 99999999999 لتر. يتراوح نطاق عرض التدفق اللحظي بين 0.000 و999999 لتر/ساعة. تُمكّنها هذه القدرة على القياس واسعة النطاق من التكيف مع مختلف سيناريوهات التطبيقات الصناعية، بدءًا من معدلات التدفق الصغيرة وصولًا إلى معدلات التدفق الكبيرة.

لماذا نفضل استخدام مقياس التدفق الإزاحي الإيجابي RS485؟

• يُعد بروتوكول الاتصال RS485 أحد أكثر معايير الاتصال نضجًا وموثوقية في مجال الأتمتة الصناعية، ويستخدم تقنية MODBUS RTU. وبالمقارنة مع مقياس التدفق التناظري التقليدي 4-20 مللي أمبير، يتميز RS485 بالمزايا المهمة التالية:
• النقل الرقمي: يستخدم بروتوكول RS485 نقل الإشارات الرقمية لتجنب مشاكل تداخل إشارة التيار التناظري وفقدان الدقة. عند النقل لمسافات طويلة (حتى 1200 متر)، تكون جودة الإشارة مستقرة وموثوقة، بينما قد تكفي مسافة 50 مترًا لجهاز إرسال بجهد 4-20 مللي أمبير.
• شبكات متعددة الأجهزة: يمكن لناقل RS485 واحد توصيل ما يصل إلى 255 جهازًا (مثل عداد التدفق، ومحول الضغط، ومحول المستوى، وما إلى ذلك)، مما يُقلل بشكل كبير من تكاليف الأسلاك وتعقيد النظام. في المصانع الكبيرة، يسهل بناء شبكة مراقبة حركة المرور.
• الاتصال ثنائي الاتجاه: لا يستطيع MODBUS RS485 قراءة بيانات المرور فحسب، بل يمكنه أيضًا إجراء إعدادات المعلمات واستعلامات حالة الجهاز، مما يحقق إدارة ذكية حقيقية.

تنفيذ بروتوكول MODBUS RTU

يعتمد مقياس التدفق RS485 PD بروتوكول MODBUS RTU القياسي، مع معلمات اتصال تشمل معدل بود 9600 بت في الثانية، وبتات بيانات 8 بت، وعدم وجود مجموع اختباري (قابل للتكوين)، وبت توقف 1 بت. يتراوح نطاق عنوان الجهاز بين 1 و255، ويمكن ضبطه من خلال القائمة F08.
يدعم البروتوكول رمز الوظيفة 0x03 (قراءة سجل الاحتفاظ)، والذي يمكنه قراءة 7 مجموعات من البيانات الرئيسية:

إجمالي حركة المرور التراكمية (أعلى 6 أرقام، أدنى 6 أرقام، عشري 6 أرقام)
معدل التدفق اللحظي
حركة مرورية تراكمية واحدة (4 أرقام عالية، 6 أرقام منخفضة، 6 أرقام عشرية)

على سبيل المثال ، عند قراءة قيمة العرض الحالية للجهاز بالعنوان 01، يرسل المضيف: 01 03 00 01 00 08 15 CC، ويعيد الجهاز التابع 16 بايت من البيانات تحتوي على معلومات حركة المرور الكاملة. انقر هنا لمزيد من الإعدادات: إعداد مقياس التدفق RS485 MODBUS RTU PD

المواصفات الفنية لمقياس التدفق الرقمي ذو الإزاحة الإيجابية MODBUS

أداء مقاوم للانفجار ووقائي
تتمتع هذه السلسلة من المنتجات بقدرة ممتازة على التكيف مع البيئة:
تصنيف مقاومة الانفجار: Exd II BT5/Exd II CT5، مناسب للاستخدام في البيئات القابلة للاشتعال والانفجار
مستوى الحماية: IP65، مقاوم للغبار والماء
درجة حرارة العمل: من -25 درجة مئوية إلى +55 درجة مئوية، مناسبة لظروف العمل القاسية

وظائف ذكية

• تم تجهيز مقياس التدفق بالعديد من الوظائف الذكية:
• ضبط معامل التخميد (قائمة F03): يزيل بفعالية تقلبات التدفق اللحظية، ويمكن ضبطه على المستويات من 1 إلى 99
• خطية متعددة النقاط (F61-F65): تعمل على تحسين دقة النطاق الكامل من خلال تصحيح المعاملات المجزأة
• معايرة خرج التيار (F05/F06): ضبط دقيق بمقدار 4 مللي أمبير و20 مللي أمبير لضمان دقة الخرج
• تكوين معلمات الاتصال: يدعم ثلاثة أوضاع: عدم التحقق، والتحقق الفردي، والتحقق الزوجي

قيمة التطبيق لمقياس التدفق الإزاحي الإيجابي RS485

في التطبيقات الصناعية العملية، تظهر مقاييس التدفق الحجمي RS485 مزايا فريدة:
المراقبة المركزية: من خلال شبكة RS485، يمكن مراقبة بيانات التدفق في الوقت الفعلي من نقاط قياس متعددة في غرفة التحكم المركزية دون الحاجة إلى قراءة العداد في الموقع.
إمكانية تتبع البيانات: من السهل تخزين البيانات الرقمية وتحليلها، ولا يمكن إعادة تعيين المبلغ التراكمي الإجمالي لضمان عدالة القياس.
تقليل تكاليف الصيانة: تعمل وظائف التشخيص عن بعد وتعديل المعلمات على تقليل عبء عمل الصيانة في الموقع.

خاتمة

يُمثل مقياس التدفق RS485 PD اتجاه تطوير تكنولوجيا قياس التدفق، حيث يجمع ببراعة بين القياس الميكانيكي الدقيق وتكنولوجيا الاتصالات الرقمية المتقدمة. مع تطور الصناعة 4.0 والتصنيع الذكي، سيحظى هذا الجهاز الشبكي الذكي، بلا شك، بنطاق أوسع من التطبيقات. اختيار مقياس التدفق RS485 المناسب لا يقتصر على اختيار جهاز قياس فحسب، بل يُرسي أيضًا أسس التحول الرقمي للمؤسسة.
