إعداد MODBUS RTU لمقياس التدفق ذي الإزاحة الإيجابية الصغيرة

يُعدّ مقياس التدفق الإزاحي الموجب الدقيق من سلسلة LC-M من Silver Instruments ثورةً في مجال قياس التدفق المنخفض بدقة. صُمّم هذا الجهاز الصغير والمتين لتوفير دقة استثنائية في مراقبة معدلات التدفق المنخفضة للسوائل، حيث تصل دقته إلى 0.5%، مما يجعله أداةً لا غنى عنها في مختلف تطبيقات قياس معدلات التدفق المنخفضة الصناعية عند الحاجة إلى قياس معدلات تدفق منخفضة، مثل قياس تدفق الزيت منخفض التدفق، وقياس تدفق الماء منخفض التدفق، وقياس تدفق الوقود منخفض التدفق ، وقياس تدفق الشحوم منخفض التدفق، وغيرها.

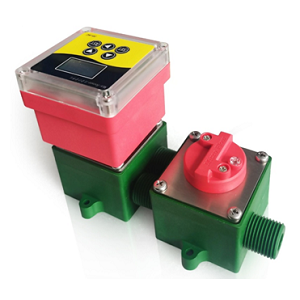

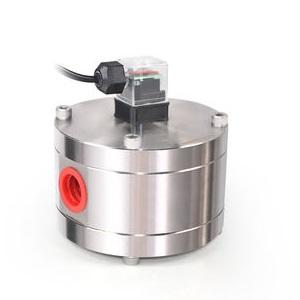

تضمن تقنية الاستشعار المتقدمة لمقياس التدفق الدقيق قياسات موثوقة وقابلة للتكرار، حتى في البيئات الصعبة، مثل قياس تدفق الراتنج عالي اللزوجة ، أو قياس تدفق زيت القالب عالي الحرارة، أو قياس تدفق المياه منخفض التدفق للغاية. لا يوفر هيكله المصنوع من الفولاذ المقاوم للصدأ أو الألومنيوم المتانة فحسب، بل يضمن أيضًا التوافق مع مجموعة واسعة من الوسائط السائلة، بما في ذلك المواد المسببة للتآكل. تجعل واجهته سهلة الاستخدام وشاشته سهلة القراءة التركيب والتشغيل في غاية السهولة، مما يوفر وقتًا ثمينًا أثناء الإعداد والصيانة.


نقدم هنا كيفية عمل اتصال RS485 الخاص بنا على مقياس التدفق الصغير.

مواصفات بروتوكول Modbus RTU:
تنسيق الاتصال: N-8-1 (بدون تكافؤ، 8 بتات بيانات، بت توقف واحد)
تنسيق النقطة العائمة: يتم إرساله حسب ترتيب البايتات الصغيرة (الأقل أهمية أولاً، البايت الأكثر أهمية أخيراً).

أمر الاتصال التسلسلي:
قراءة التدفق اللحظي: 01 03 00 63 00 02 34 15
قراءة التدفق التراكمي: 01 03 00 C7 00 02 75 F6
ضبط الصفر: 01 06 01 2B 00 01 39 FE

فيما يلي مقطع فيديو لإظهار لنا كيفية تكوين مقياس التدفق من سلسلة LC-M MODBUS RTU RS485.
