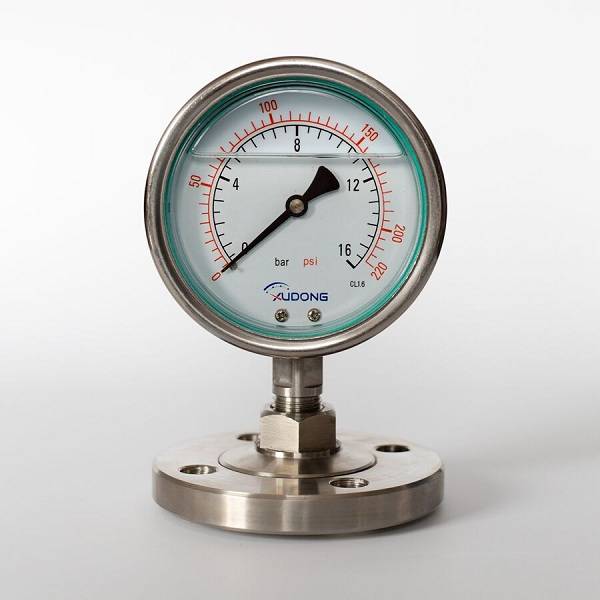

نحن الموزع لمصنع Xudong Instruments لمقاييس الضغط الصناعية. تأسس مصنع XuDong Instruments في عام 1985 وهو مصنع صيني لمقاييس الضغط وحقق مكانة رائدة في مجال ...
نظرة عامة على جهاز إرسال ضغط السعة جهاز إرسال الضغط الرقمي الصناعي / الضغط التفاضلي من سلسلة SH هو محول ضغط رقمي متعدد الأغراض تم تطويره بواسطة Silver Automation Instrument ...
يمكن لجهاز إرسال مستوى شفة SHLT (ذكي) إجراء قياس دقيق ومستوى كثافة لجميع أنواع الحاويات. شفة متداخلة وشفة ممتدة متوفرة ، 3 أو 4 "، شفة 1501b أو 3001b ، ...
يوفر جهاز إرسال الضغط / الضغط التفاضلي SHDP / GP مع أختام الحجاب الحاجز عن بُعد نوعًا من طريقة القياس الموثوقة لتجنب الوسيط المقاس من الاتصال المباشر بغشاء الختم ...
معلومات عامة عن جهاز إرسال الضغط السيليكوني المنتشر من سلسلة SH 308 ، تختار أجهزة إرسال ضغط السيليكون المنتشرة من سلسلة SH 308 مكونات مستشعر ضغط السيليكون المؤهل المستورد ، ...
مستشعر الضغط السعوي عبارة عن هيكل ملحوم بمواد الفولاذ المقاوم للصدأ. هذا النوع من مستشعرات الضغط هو استشعار الضغط أو الضغط التفاضلي عبر تعبئة الزيت في المستشعر.
مرسلات الضغط SH316 معلومات عامة سلسلة SH316 أجهزة إرسال الضغط السيليكونية المنتشرة تختار مكونات مستشعر ضغط السيليكون المؤهل المستورد ، وتستخدم نمط تكامل مخصص ...
تتبنى أجهزة إرسال الضغط من سلسلة SH تكنولوجيا الدائرة الكهربائية المعزولة بالكامل ؛ يتم عزل كل من مصدر الطاقة وإشارة المستشعر لتحسين الثبات والقدرة على مقاومة التداخل ...
مستشعر رنين السيليكون البلوري للإشارة ؛ محول ضغط رقمي لقياس الضغط أو الضغط المطلق ؛ دقة عالية: 0.075٪ ، 0.1٪ ؛ النطاق: 0-40Mpa (5800 PSI) ؛
أجهزة إرسال الضغط ومقاييس الضغط: التكنولوجيا والاختيار والتطبيقات
يقوم جهاز إرسال الضغط باستشعار القوة لكل وحدة مساحة على غشاء. ويحول تلك القوة إلى إشارة، غالباً ما تكون تيار حلقة يتراوح بين 4 و20 مللي أمبير.
تقوم شركة Silver Automation Instruments ببناء مسار الإشارة هذا على أربع تقنيات استشعار بدلاً من واحدة، بحيث تتم مطابقة فئة الدقة وهامش التحميل الزائد مع العملية بدلاً من أن يهبط كل تطبيق على نفس التصميم.
تغطي عناصر السيليكون الكهروإجهادية، والسيليكون أحادي البلورة، والسعة المعدنية، والسعة الخزفية، ضغط القياس، والضغط المطلق، والضغط التفاضلي، وضغط القياس المغلق، وذلك ضمن عائلة مشتركة من أجهزة الإرسال 4-20 مللي أمبير، وHART، وModbus RS485. وتحمل مقاييس أنبوب بوردون ومقاييس المقاومة المرسلة من نفس المصنع الجانب الميكانيكي لنفس خط الإنتاج، وذلك للوحات التي تحتاج إلى مؤشر بدلاً من إشارة الحلقة.
داخل الغلاف، ينحرف عنصر الاستشعار تحت ضغط العملية، وتقوم دائرة متكاملة بتحويل هذا الانحراف إلى تيار حلقي. في منصة SH308 من Silver، نفس حلقة 4-20 مللي أمبير يمكنه حمل تراكب رقمي لـ HART بالإضافة إلى الإشارة التناظرية، أو يمكن لجهاز الإرسال أن يعمل بدلاً من ذلك على Modbus RS485 ، حيث يقوم الجهاز بالإبلاغ عن تيار إنذار تشخيصي تلقائياً في حالة تعطل المستشعر نفسه.
تقيس أجهزة إرسال الضغط الإشارات بطرق مختلفة، ويُعدّ اختيار نوع المرجع المناسب بنفس أهمية اختيار النطاق المناسب. يُقرأ ضغط المقياس نسبةً إلى الضغط الجوي عند نقطة القياس. وهو النوع الأكثر شيوعًا في الأنظمة الصناعية: مستويات الخزانات، ومخرجات المضخات، وخطوط الهواء المضغوط، والدوائر الهيدروليكية. يُشير جهاز إرسال المقياس إلى الصفر عند فتحه للهواء الجوي، لذا لا تظهر تغيرات الضغط المحيط في المخرجات.
يُقاس الضغط المطلق نسبةً إلى فراغ تام بدلاً من الضغط الجوي. وهذا مهم في أنظمة الفراغ، وأعمدة التقطير، وأي عملية قد يؤدي فيها الانحراف الجوي إلى تشويه القراءة. تستخدم أجهزة قياس الضغط المطلق حجرة مرجعية محكمة الإغلاق، لذا لا تؤثر تقلبات الضغط الجوي الناتجة عن الطقس أو الارتفاع على القياس.
يقيس فرق الضغط الفرق بين نقطتي ضغط منفصلتين، وليس نقطة واحدة مقابل مرجع ثابت. وهو الطريقة القياسية لقياس التدفق عبر الصفائح ذات الفتحات وأنابيب فنتوري، ولمراقبة المرشحات والمصافي، ولقياس مستوى الخزانات باستخدام أجهزة إرسال فرق الضغط. يتم تغذية المستشعر مباشرةً بوصلتين للعملية، إحداهما للضغط العالي والأخرى للضغط المنخفض.
يُعدّ مقياس الضغط المغلق نوعًا مهمًا من مقاييس الضغط، فبدلًا من تصريف الضغط إلى الغلاف الجوي، يكون جانب القياس مغلقًا عند ضغط ثابت، عادةً ما يكون ضغطًا جويًا واحدًا عند مستوى سطح البحر. وهذا يُتيح قراءات دقيقة تُشبه قراءات مقياس الضغط في التطبيقات التي قد يُعرّض فيها منفذ القياس المُهوى لخطر دخول الرطوبة أو التلوث.
يأتي اختيار نوع المرجع قبل اختيار النطاق أو إشارة الخرج. للاطلاع على شرح مفصل مع إرشادات الاختيار، انظر الضغط المقياسي مقابل الضغط المطلق و مجموعة أوسع من أنواع الضغط .
تقدم شركة سيلفر إنسترومنتس أنواعًا مختلفة من أجهزة استشعار الضغط الإلكترونية أو مقاييس الضغط، تشترك جميعها في نفس الواجهة الكهربائية، ولكنها تختلف في أدائها عند التعرض لارتفاعات مفاجئة في الضغط، أو ضغط ثابت، أو مواد أكالة. يستخدم الجدول أدناه المواصفات المنشورة لكل سلسلة بدلاً من رقم تقريبي شائع في هذا المجال.
| نوع المستشعر | دقة | قدرة التحميل الزائد | يتراوح | الأنسب |
| السيليكون المقاوم للضغط (SH308) | 0.1%، 0.2%، 0.5% | 150% من النطاق | من 0 إلى 7 كيلو باسكال حتى 70 ميجا باسكال | خدمة عامة للسوائل والغاز والبخار |
| السيليكون أحادي البلورة (SH308-M) | 0.075%، 0.1% | يصل إلى 50 ميجا باسكال ضمن نطاق 40 ميجا باسكال | من 0 إلى 1 كيلو باسكال حتى 40 ميجا باسكال، ونسبة المدى تصل إلى 100:1 | العمليات التي تشهد ارتفاعات مفاجئة في الضغط أو نطاقًا واسعًا من انخفاض الضغط |
| مكثف معدني (SHGP / SHDP) | 0.1%، 0.2%، 0.5% FSO | يتحمل ضغطًا ثابتًا يصل إلى 32 ميجا باسكال | من 0 إلى 1.6 كيلو باسكال حتى 20 ميجا باسكال | التفاضلي، والمقياس، والمطلق على منصة واحدة |
| مكثف سيراميكي (غشاء متدفق) | 0.075%، 0.1% | 500% من النطاق الكامل | من 0 إلى 2.5 كيلو باسكال حتى 7 ميجا باسكال | الوسائط المسببة للتآكل أو المتبلورة التي تحتاج إلى سطح مستوٍ |
| أنبوب بوردون (ميكانيكي) | 1.6%، 2.5% | ثابت بنسبة 75% من النطاق الكامل | من 0.06 ميجا باسكال إلى 100 ميجا باسكال | مؤشر محلي، لا حاجة لإخراج إشارة |
يتم تحديد نوع القراءة، سواءً كان مقياسًا أو مقياسًا مطلقًا أو مقياسًا محكم الإغلاق، قبل تحديد تقنية المستشعر. ويشرح اثنان من أدلة سيلفر هذا الترتيب بالتفصيل: اختيار مقياس الضغط عن طريق قراءة النوع أولاً، و اختيار المقياس بالتسلسل الصحيح ولا يسمح أي منهما لفئة الدقة بتوجيه قرار ينبغي أن يقتصر دورها على تحسينه فقط.
تغطي سلسلة SH308 من أجهزة قياس الضغط الكهروإجهادي المصنوعة من السيليكون نطاقًا متوسطًا للأغراض العامة، من 0 إلى 7 كيلو باسكال وصولًا إلى 70 ميجا باسكال بدقة 0.1% أو 0.2% أو 0.5%، مع زمن استجابة 0.25 ثانية وقدرة تحمل زيادة في الضغط تصل إلى 150%. وهي الخيار الأمثل لتطبيقات السوائل والغازات والبخار التي لا تتطلب هامش ضغط زائد موسعًا كما هو الحال في سلسلة السيليكون أحادي البلورة.
نسبة المدى، وهي النطاق بين الحد الأدنى والحد الأقصى للضغط الذي يمكن لجهاز استشعار واحد معايرته، هي الرقم الذي اختيار نموذج مقياس صناعي يتم تشغيلها عندما تتجاوز العملية نقطة تشغيلها الطبيعية بكثير. تصل سلسلة السيليكون أحادي البلورة SH308-M إلى نسبة نطاق 100:1 وحمل زائد يصل إلى 50 ميجا باسكال ضمن نطاق 40 ميجا باسكال، وهي مصممة خصيصًا لمثل هذا النوع من الارتفاعات المفاجئة.
يؤدي الضغط الساكن إلى إعادة ضبط نقطة الصفر على الخلية السعوية بشكل مختلف عن الخلية المقاومة للضغط، وهو تأثير يتم تتبعه من خلال تصنيف الضغط الساكن SHGP و SHDP، حتى 32 ميجا باسكال اعتمادًا على النطاق.
تستخدم مستشعرات السعة الخزفية غشاءً خزفيًا من الألومينا مُسطّحًا، وتصل مقاومتها للحمل الزائد إلى 500%، مع انحراف حراري منخفض يصل إلى 0.01% من النطاق الكامل لكل 10 درجات مئوية، وهو أقل انحراف مُسجّل في هذا النطاق. صُمّم هذا السطح المُسطّح خصيصًا للتعامل مع الغازات أو السوائل المُسبّبة للتآكل، حيث قد يتلوث الغشاء المُقعّر أو يتبلور بدلًا من أن يتآكل فقط.
متعلق ب:
يتعطل جهاز الإرسال المثبت مباشرةً مبكرًا عندما يكون الوسط ساخنًا أو لزجًا أو أكّالًا أو عرضة للتبلور على الغشاء. يعمل مانع تسرب الغشاء على عزل المستشعر عن سائل العملية، ويُعدّ اختيار سائل التعبئة ومادته بما يتناسب مع العملية، وليس فقط مع حجم الشفة، هو المعيار الأساسي وراء ذلك. اختيار مانع تسرب الحجاب الحاجز يتم دراسة كل حالة على حدة.
ارتفاع درجة الحرارة، والتلامس المباشر مع المواد المسببة للتآكل، وتراكم البلورات هي الشروط الثلاثة التي تستدعي الحصول على ختم معظمها، وكل منها يتطلب نطاقًا مختلفًا لسائل التعبئة. تعمل موانع التسرب الغشائية عن بُعد من Silverinstruments على توسيع نطاق التشغيل من -40 إلى 315 درجة مئوية: يغطي زيت السيليكون العادي نطاقًا من -20 إلى 120 درجة مئوية، ويغطي زيت السيليكون عالي الحرارة نطاقًا من 15 إلى 315 درجة مئوية، ويغطي زيت الفلوروكربون نطاقًا من -45 إلى 205 درجة مئوية. تبقى الدقة عند 0.2% أو 0.5% مع قدرة تحمل زائدة تصل إلى 150% حتى مع وجود الأنبوب الشعري.
سيليكون ختم شعري مملوء بالزيت يحافظ على جسم جهاز الإرسال بعيدًا عن خط ساخن أو قابل للتآكل بينما ينقل الأنبوب الشعري إشارة الضغط إليه. وعندما تنتهي مساحة الحافة، جهاز إرسال على شكل قلم رصاص يتم إسقاطها مباشرة في فوهة ذات قطر صغير بدلاً من وصلة ذات حافة.
تتسبب الرواسب الطينية الكاشطة في تراكم الرواسب داخل الغشاء المجوف بدلاً من تآكله، ولهذا السبب جهاز إرسال خدمة السماد السائل يستخدم نفس منطق السطح المستوي مثل جهاز الإرسال الخاص بالخدمة في بيئة أكالة، ولكن لنمط فشل مختلف.
الضغط التفاضلي هو الفرق بين نقطتي ضغط.
يمكن لجهاز إرسال واحد استخدام هذا الفرق لقياس التدفق عبر فتحة، أو حمولة المرشح، أو مستوى الخزان، أو ضغط القبة دون الحاجة إلى جهاز ثانٍ قريب. تغطي أجهزة إرسال غشاء الشفة، المتوفرة بشكل مسطح أو ممتد، ومثبتة مباشرة أو جانبية، نطاق ضغط من 6 كيلو باسكال إلى 20 ميجا باسكال بدقة 0.2% أو 0.5%، وتصل درجة حرارتها إلى 315 درجة مئوية عند تركيبها مع مانع تسرب عن بُعد.
عند تطبيقها على عمود سائل، تصبح العلاقة نفسها قياس مستوى الضغط الهيدروستاتيكي ، تمت معايرتها بأمتار الماء بدلاً من كيلو باسكال مباشرة، عبر نطاق من 0.5 إلى 200 متر، مع تغيير كثافة السائل للمعايرة بدلاً من المستشعر.
خدمة الأكسجين تُقلّص قائمة المواد بشكل أكبر: جهاز إرسال الأكسجين DP يقتصر استخدامها على تعبئة زيت الفلور وأختام المطاط الفلوري، مع الحفاظ على ضغط أقل من 6 ميجا باسكال ودرجة حرارة أقل من 60 درجة مئوية، لتجنب خطر الاشتعال في الأجزاء الملامسة للزيت. يكون ضغط القبة في وحدة BTF أقل من معظم تطبيقات التدفق، وهو ما مراقبة ضغط قبة BTF مبني حول.
متعلق ب:
لا تحتاج كل لوحة إلى حلقة 4-20 مللي أمبير. يقيس مقياس أنبوب بوردون الضغط من خلال وصلة ميكانيكية فقط، بدقة 1.6% أو 2.5% حسب حجم القرص، عبر نطاقات من 0.06 ميجا باسكال إلى 100 ميجا باسكال على خط الفولاذ المقاوم للصدأ.
عندما لا تزال هناك حاجة لوصول قراءة محلية إلى غرفة التحكم دون وجود جهاز إرسال كامل، يجمع مقياس المقاومة بين قرص أنبوب بوردون وعنصر مقاومة سلكي منزلق مدمج، بدقة 1.6% ضمن نطاق من 0.1 إلى 60 ميجا باسكال. ويضيف مقياس التلامس الكهربائي سريع الاستجابة نقطتي تلامس إلى نفس القرص لأغراض الإنذار أو التحكم الأساسية، وهو مصمم للعمل بجهد 380 فولت تيار متردد أو 220 فولت تيار مستمر عند 1 أمبير.
أ مقياس نمط الأمان مصنوع بجدار حاجز صلب. يفصل القرص عن الأنبوب، بحيث يتسرب الهواء الممزق للخلف بدلاً من أن يندفع نحو المشغل. وتُعدّ فترات الفحص كل ستة أشهر، وإعادة تعبئة الجلسرين، والتحقق الدوري من الصفر، من العناصر المتكررة التي تُجرى خلفه. صيانة المقاييس وهذا ما يحافظ على دقة المقياس الميكانيكي على مدى سنوات من الخدمة.
يتم إعادة تكوين أجهزة إرسال الضغط / مقاييس الضغط حسب المادة المبللة ونوع الغشاء ووصلة العملية لكل صناعة أدناه، بدلاً من بيعها كخطوط إنتاج منفصلة.
تشمل الوسائط النموذجية في هذه الفئة البخار المحمص للغاية، والبخار المشبع، وزيت الوقود، والديزل، والزيت الثقيل، والزيت الهيدروليكي، حيث يتم التعامل مع كل منها بواسطة مستشعر ومادة مبللة مناسبة لدرجة حرارتها ولزوجتها بدلاً من جهاز إرسال عام واحد لجميعها.
يشمل ذلك حالات مثل خدمة البخار التي تضيف المكثفات إلى المعادلة: أ جهاز إرسال ضغط البخار يحتاج إلى أنبوب سيفون حلزوني أمام المستشعر حتى لا يتعرض الغشاء لدرجة حرارة البخار المباشر.
نُوفر أجهزة إرسال الضغط لقياس جميع أنواع المياه والسوائل العامة، بما في ذلك مياه الصرف الصحي، ومياه البحر، والمياه النقية، ومياه التناضح العكسي، والمواد اللزجة. يتم اختيار المادة الملامسة للسائل بناءً على نوعه وليس على اسم التطبيق، لذا فإن المياه المسببة للتآكل أو الكاشطة مزودة بغشاء متين يدوم طويلًا.
على سبيل المثال لا الحصر: تعمل محطات تقوية الإشارة مستشعرات ضغط الماء على جانب التفريغ، بينما مقياس ضغط الماء الساخن أضف حلقة سيفون خاصة بهم لإبعاد الماء المغلي عن أنبوب بوردون أو الحجاب الحاجز.
مستشعرات ضغط السوائلو مستشعرات ضغط السوائل بالنسبة لسوائل العمليات العامة، يتم تحديد حجمها حسب المادة المبللة بدلاً من اسم التطبيق.
نُوفر أجهزة إرسال الضغط لجميع أنواع الغازات، بما في ذلك الغازات المسببة للتآكل مثل الكلور، بالإضافة إلى الغازات الشائعة مثل الهواء المضغوط والنيتروجين والغاز الحيوي والبروبان وغاز البترول المسال والأرجون وثاني أكسيد الكربون. يتراوح نطاق التغطية من الضغط العالي عند 200 بار أو 300 بار إلى الضغط المنخفض عند 1 كيلو باسكال أو 2 كيلو باسكال، مع إمكانية قياس الضغط النسبي والمطلق والتفاضلي.
على سبيل المثال: خدمة الهيدروجين تستبعد بعض المواد المبللة تمامًا: أ جهاز إرسال ضغط غاز الهيدروجين H2 يحتاج إلى سبيكة غشاء مقاومة للتقصف الهيدروجيني، وليس فقط للغاز نفسه.
تُوفر شركة سيلفر أوتوميشن إنسترومنتس أجهزة إرسال وقياس الضغط للوسائط الكيميائية الحمضية والمسببة للتآكل، بما في ذلك حمض الهيدروكلوريك، وحمض الكبريتيك، وحمض النيتريك، وهيدروكسيد الصوديوم، وسوائل العمليات المماثلة. تُصنع الأجزاء الملامسة للسائل بما يتناسب مع نوع المادة الكيميائية المستخدمة، بدلاً من استخدام الفولاذ المقاوم للصدأ 316L القياسي، مما يضمن متانة الغشاء تحت تأثير المواد الكيميائية لفترات طويلة دون تلف مبكر.
على سبيل المثال: مقاييس ضغط الكلور و مقاييس ضغط هيبوكلوريت الصوديوم كلاهما يحتاج إلى مواد غشاء مصنفة لتحمل الخدمة المؤكسدة والمسببة للتآكل، مما يستبعد استخدام الفولاذ القياسي 316L في التلامس المستمر. أنظمة الطلاء والتغطية تُضيف مواد صلبة ولزوجة بدلاً من التآكل، و جهاز إرسال الضغط لأنظمة الطلاء يتم اختيارها بناءً على سهولة التنظيف بقدر ما يتم اختيارها بناءً على الدقة.
قياس مستوى السكر السائلو أجهزة إرسال ضغط ستيرين النخيل RBD كلاهما يتتبع المنتجات الغذائية اللزجة والحساسة لدرجة الحرارة حيث يجب أن يظل الغشاء نظيفًا بين الدفعات، وليس دقيقًا فقط داخل دفعة واحدة.
حتى محول الضغط ذو فئة الدقة المناسبة قد ينحرف إذا تم توصيله أو تركيبه أو معايرته بشكل غير صحيح. تُركّب أجهزة الإرسال SH308 على أنبوب بقطر بوصتين باستخدام دعامة على شكل حرف U أو مباشرة على الحائط، ويُعدّ إبقاء أسلاك الإشارة على بُعد 15 سنتيمترًا على الأقل من خطوط الطاقة المتوازية أمرًا ضروريًا. تركيب وتوصيل أسلاك SH308 التحقق من جدوى القيام بذلك قبل التشغيل.
يمكن ضبط نطاق الصفر والنطاق الكامل في جهاز SH308 من خلال الأزرار الثلاثة المدمجة أعلى الهيكل، دون فصل جهاز الإرسال عن السلك، وهي نفس الخطوات الموضحة في معايرة SH308 تتفاعل قطبية الأسلاك ومقاومة الحلقة واتجاه التركيب بشكل أكبر مما تأخذه معظم عمليات التركيب في الحسبان، ولهذا السبب مرجع التثبيت الكامل يعاملها كإجراء واحد بدلاً من ثلاث خطوات منفصلة.
يحوّل بروتوكولا Modbus وHART جهاز الإرسال إلى مصدر بيانات بدلاً من مجرد قيمة حلقة، وهو تحول نحو مراقبة كيميائية على غرار الجيل الرابع ويحدث ذلك في جميع أنحاء أرضية المصنع، حيث ينتقل من اللوحات التناظرية إلى الأنظمة الشبكية.
باسكال هي الوحدة الأساسية في النظام الدولي للوحدات، على الرغم من أن البار، والرطل لكل بوصة مربعة، والكيلوجرام لكل سنتيمتر مربع، والمليمتر الزئبقي لا تزال هي السائدة في مختلف المناطق والصناعات عمليًا، وهو نطاق واسع تم تغطيته في وحدات الضغط في الهندسة التحويل بينهما أسرع باستخدام محول وحدة الضغط بدلاً من استخدام جدول بحث.
