دليل شامل لتركيب جهاز إرسال الضغط - الأسلاك الكهربائية والتركيب والمعايرة

يعد تركيب جهاز إرسال الضغط بشكل صحيح أمرًا بالغ الأهمية لضمان قياسات موثوقة ومستقرة ودقيقة للضغط أو الضغط التفاضلي أو مستوى السائل في أي عملية صناعية.
يوفر هذا الدليل التفصيلي من Silver Automation Instruments تعليمات خطوة بخطوة وأفضل الممارسات للتركيب الكهربائي والتركيب الميكانيكي وتخطيط خط النبضة وتكوين ختم الحجاب الحاجز عن بعد .
سواء كنت تقوم بإعداد جهاز إرسال الضغط التفاضلي أو جهاز إرسال ضغط القياس أو جهاز إرسال المستوى ، فإن التثبيت المناسب يضمن دقة القياس وطول عمر الجهاز والتشغيل الآمن في ظل الظروف الصناعية الصعبة.

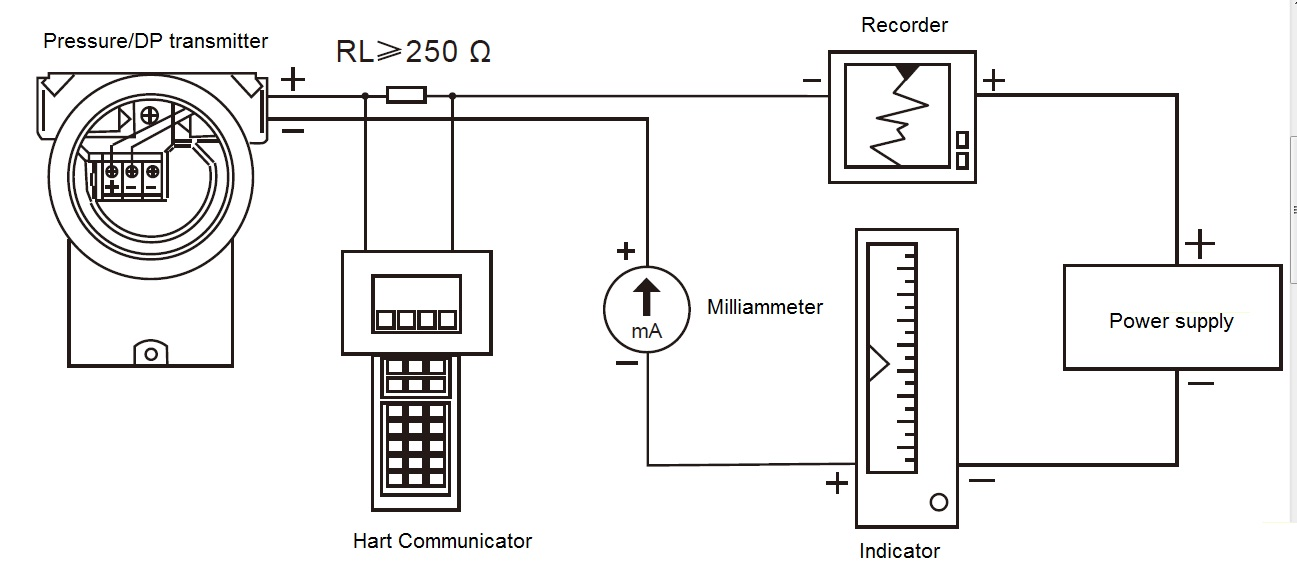

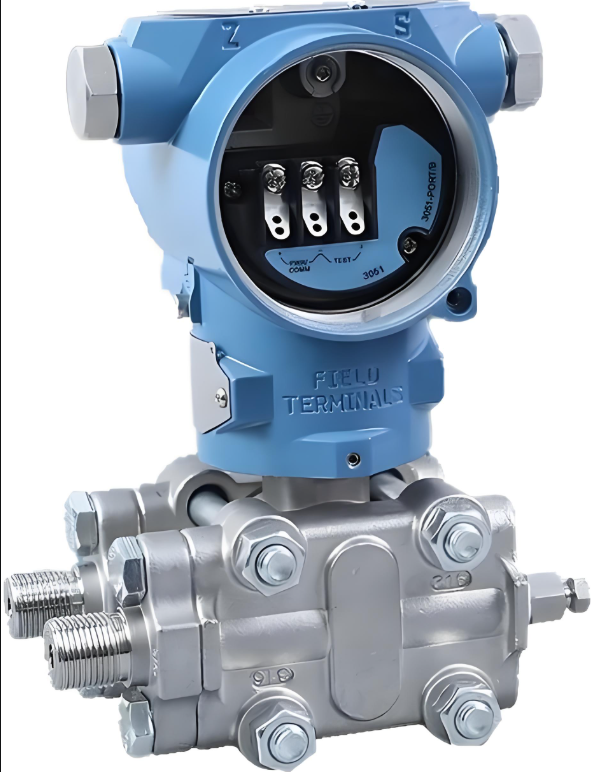

الأسلاك الكهربائية هي أساس نقل الإشارة بشكل مستقر. يتشارك سلك الطاقة وسلك الإشارة نفس الكابل ، مما يُبسط التركيب ويقلل من أخطاء الأسلاك المحتملة.

للبدء، انزع غطاء العلبة من جانب حجرة الأطراف، ثم وصّل الأطراف الموجبة والسالبة بالأطراف المقابلة. توصي شركة Silver Automation Instruments باستخدام كابل مزدوج مجدول أو كابل محمي لتقليل التداخل الكهرومغناطيسي (EMI) وضمان استقرار الإشارة، خاصةً في البيئات ذات الضوضاء الكهربائية العالية، مثل مصافي النفط والمصانع الكيميائية ومنشآت توليد الطاقة.

• المقطع العرضي الموصى به للسلك: 0.5 مم² ≤ S ≤ 2.5 مم²
• الحماية والتأريض: قم دائمًا بتأريض الحماية بشكل صحيح لتجنب انحراف الإشارة.
• حماية من الرطوبة: قم بسد وإغلاق أي مدخل غير مستخدم للأنبوب لمنع تراكم الرطوبة داخل حجرة الطرف.
• فصل القناة: لا تقم بتمرير كابل الإشارة في نفس القناة مثل خطوط الطاقة ذات الجهد العالي.

إذا لم يكن من الممكن إغلاق القناة، فيجب توجيهها لأسفل لمنع تراكم التكثيف داخل حاوية جهاز الإرسال.

يضمن التركيب الكهربائي المناسب أن يظل خرج جهاز إرسال الضغط (4–20 مللي أمبير، أو نبضة، أو إشارة HART/Modbus الرقمية) مستقرًا ودقيقًا طوال عمر تشغيل الجهاز.

2. طرق التركيب والتركيب الميكانيكية

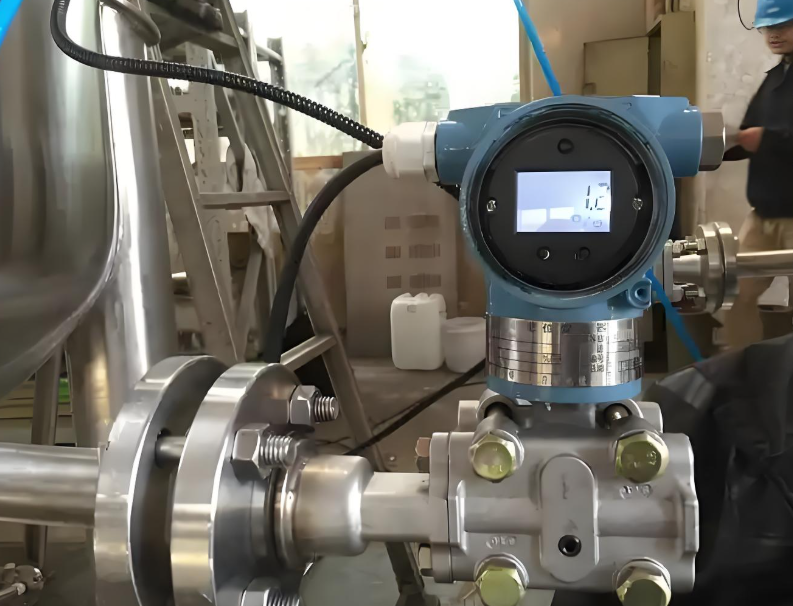

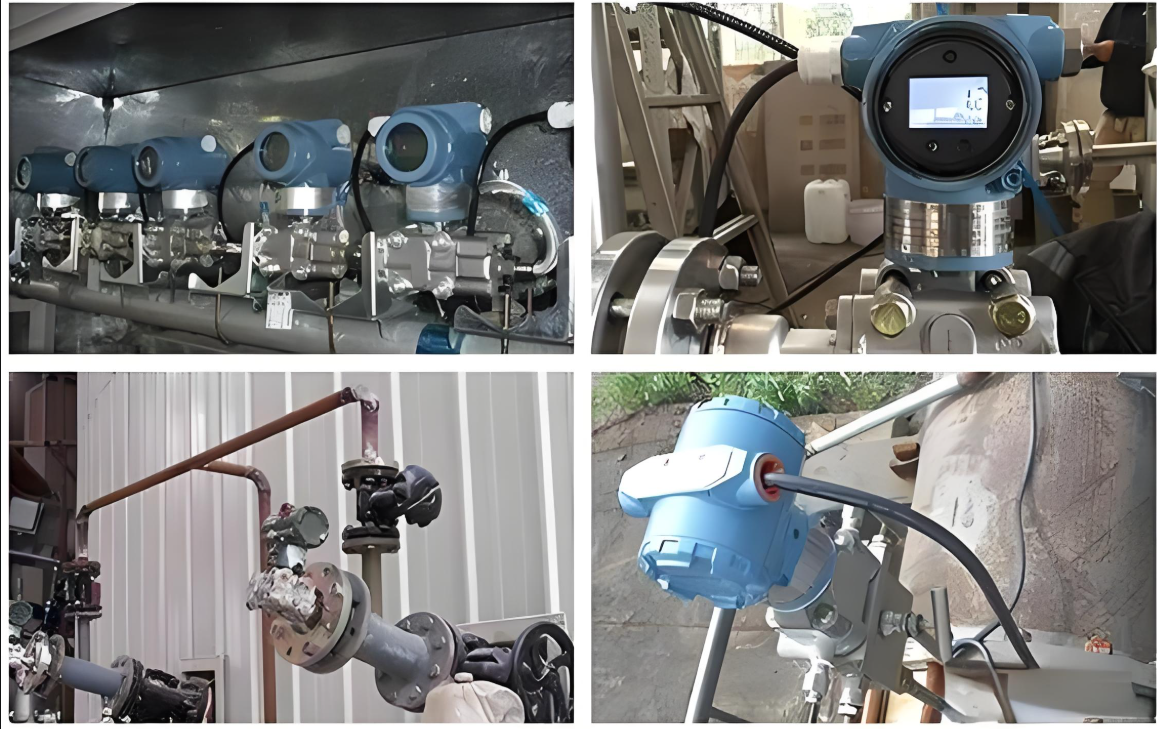

يمكن تركيب أجهزة إرسال الضغط مباشرةً على صنابير العمليات أو عن بُعد باستخدام الأقواس وخطوط الدفع . تقدم شركة Silver Automation Instruments عدة خيارات للتركيب ، بما في ذلك:

• تركيب الأنابيب باستخدام قوس منحني
• تركيب لوحة قوس منحنية
• تركيب الأنابيب بقوس مسطح
• تركيب لوحة قوس مسطحة

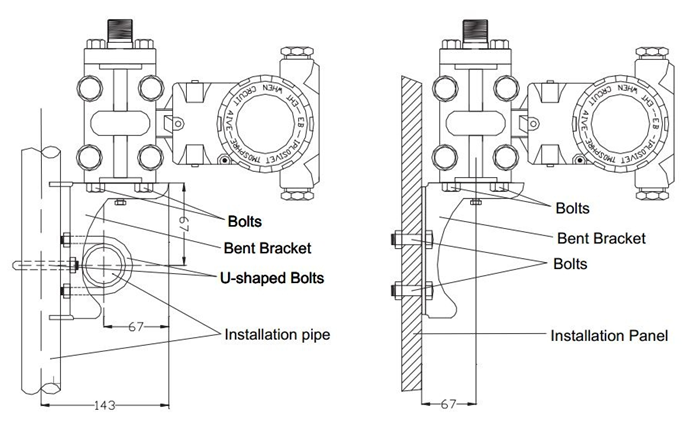

تركيب الأنابيب على شكل قوس منحني تركيب اللوحة على شكل قوس منحني

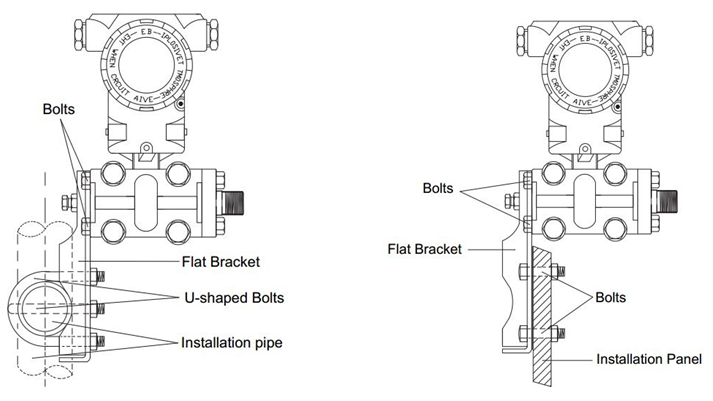

تركيب الأنابيب بقوس مسطح تركيب الألواح بقوس مسطح

تسمح هذه التكوينات بالتثبيت المرن اعتمادًا على تخطيط المصنع وإمكانية الوصول إليه.

2.1 نصائح توصيل وتركيب العملية

إن عملية توصيل معظم أجهزة الإرسال هي ¼ NPT على الحافة، مع وجود محولات متوفرة لخيوط مدببة ½ NPT .
عند توصيل خطوط النبضة، قم بربط البراغي بشكل تدريجي في نمط متقاطع لتجنب التشوه، باستخدام عزم دوران أقصى يبلغ 40 نيوتن متر .

التوصيات الميكانيكية الرئيسية:

• حافظ على أنابيب النبض قصيرة ومستقيمة قدر الإمكان.
• تجنب التقلبات المفاجئة في درجات الحرارة، أو الاهتزازات، أو الأجواء المسببة للتآكل .
• قم بتركيب كبسولة الضغط بشكل عمودي لمنع التحول إلى الصفر.
• بالنسبة لمحولات الضغط التفاضلية التي تقيس خطوط الأنابيب الرأسية، قم بالتعويض عن فرق الارتفاع باستخدام "ضبط الضغط الصفري" من خلال الشاشة أو جهاز الاتصال HART .

يؤثر التركيب الصحيح لجهاز إرسال الضغط وخطوط النبضة بشكل مباشر على دقة القياس وإمكانية تكراره.

3. تركيب خط النبضة ومنع الأخطاء

تنقل خطوط النبضات الضغط من صنابير العملية إلى جهاز الإرسال. قد يؤدي التصميم أو التركيب الخاطئ لخطوط النبضات إلى انحراف في القياس أو أخطاء منهجية .

الأسباب الشائعة لأخطاء القياس

• تسرب أو تركيبات فضفاضة
• التآكل أو الاحتكاك بسبب غاز التطهير أو السائل
• فقاعات الغاز في خطوط السوائل أو الكتل السائلة في خطوط الغاز
• درجة حرارة غير متساوية في كلا ساقي النبض
• منحدر غير صحيح يسبب احتباس الغاز أو المكثفات

أفضل الممارسات لتقليل الأخطاء

• احرص على إبقاء أنابيب النبض قصيرة ومتساوية في الطول .
• بالنسبة لخدمة السوائل ، قم بإمالة أنابيب النبضة إلى الأعلى (≥1/12) من المرسل إلى العملية.
• بالنسبة لخدمة الغاز ، قم بإمالتها إلى الأسفل (≥1/12) من المرسل إلى العملية.
• تنفيس الغاز من أرجل السائل وتصريف المكثفات من أرجل الغاز.
• استخدم أنابيب ذات قطر كبير لمنع فقدان الاحتكاك والانسداد.
• عند التطهير، قم بتوصيل خطوط التطهير بالقرب من صنابير العملية وقم بالتطهير من خلال أنابيب متساوية الطول - لا تقم بالتطهير من خلال جهاز الإرسال أبدًا .
• حافظ على كلا خطوط النبض عند درجة حرارة مماثلة لمنع اختلافات الكثافة.

تعتبر هذه المبادئ التوجيهية ضرورية لقياس الضغط التفاضلي بشكل موثوق واستقرار المرسل على المدى الطويل.

4. إرشادات تركيب مانع تسرب الحجاب الحاجز عن بُعد

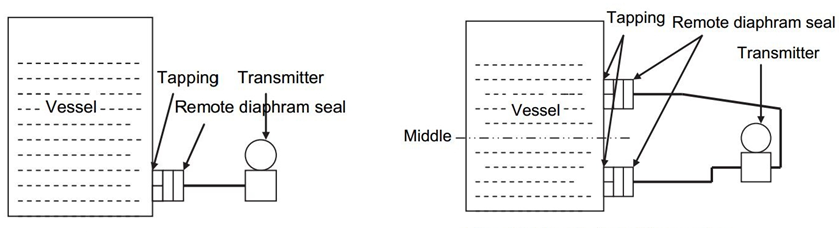

في التطبيقات التي تنطوي على اللزوجة العالية ، أو درجة الحرارة العالية ، أو الوسائط المسببة للتآكل ، يتم استخدام أجهزة إرسال ختم الحجاب الحاجز عن بعد لعزل عنصر الاستشعار عن سائل العملية.

أفضل ممارسات التثبيت

• حافظ على الشعيرات الدموية قصيرة قدر الإمكان لتقليل وقت الاستجابة.
• تجنب أشعة الشمس المباشرة أو مصادر الحرارة لمنع الانجراف الناجم عن درجة الحرارة.
• تأكد من أن كلا الشعيرات الدموية متساويان في الطول عند استخدام الأختام عن بعد المزدوجة .
• قم بتركيب أجهزة الإرسال باستخدام غشاء واحد عند مستوى اتصال العملية أو أسفله.
• بالنسبة للختمين البعيدين، قم بتثبيت جهاز الإرسال بين كلا الختمين أو أسفلهما قليلاً.

يضمن التوجيه الشعري الصحيح وأطوال الختم المتساوية قراءات مستقرة وقياس دقيق للضغط أو المستوى في المفاعلات والخزانات وخطوط الأنابيب.

5. قياس تدفق السوائل والغازات والبخار

تتطلب الوسائط المختلفة اتجاهات تثبيت محددة لضمان الدقة ومنع المراحل المحاصرة.

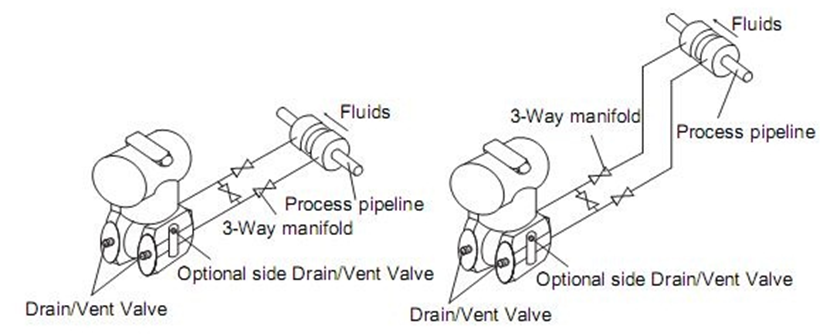

5.1 قياس تدفق السوائل

قياس تدفق السوائل

• ضع الصنابير على جانب الخط لمنع تراكم الرواسب.
• قم بتركيب جهاز الإرسال بجانب الصنابير أو أسفلها حتى تتمكن الغازات من التهوية في العملية.
• احرص على إبقاء صمام الصرف/التهوية متجهًا لأعلى للسماح بخروج الغاز.

5.2 قياس تدفق الغاز

• قم بتركيب الصنابير في الجزء العلوي أو الجانبي من خط الأنابيب.
• قم بتثبيت جهاز الإرسال فوق الصنابير للسماح للسوائل بالعودة مرة أخرى إلى الخط.

5.3 قياس تدفق البخار

• قم بتثبيت الصنابير على جانب الخط ، ثم قم بتركيب جهاز الإرسال أسفل الصنابير للحفاظ على خطوط النبضة مليئة بالمكثفات.
• بالنسبة للبخار الذي يزيد عن 250 درجة فهرنهايت (121 درجة مئوية) ، املأ خطوط النبضة بالماء لحماية المستشعر والحفاظ على دقة القياس.
• تأكد من أن درجة حرارة العملية لا تتجاوز الحد المسموح به لجهاز الإرسال.

تضمن هذه الإرشادات قراءات تدفق دقيقة عبر الوسائط المختلفة وظروف التشغيل.

6. قياس المستوى باستخدام أجهزة إرسال الضغط

يمكن أيضًا استخدام أجهزة إرسال الضغط لقياس مستوى السائل في الأوعية المفتوحة أو المغلقة عن طريق الكشف عن الضغط الهيدروستاتيكي لعمود السائل.

6.1 الأوعية المفتوحة

قم بتوصيل الجانب عالي الضغط في جهاز الإرسال بالصنبور السفلي، مع تنفيس الجانب منخفض الضغط إلى الغلاف الجوي.
إذا كان جهاز الإرسال والصنبور على نفس المستوى:

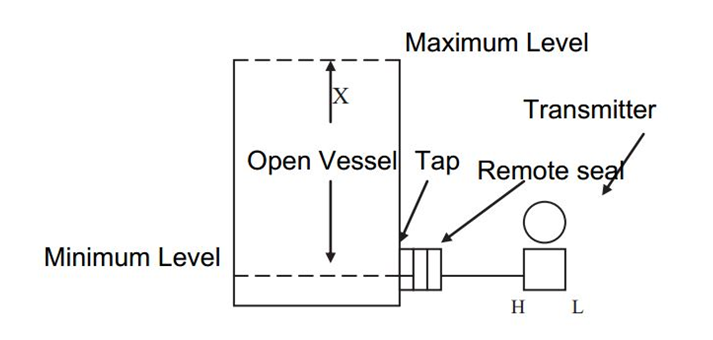

جهاز إرسال بنفس مستوى الصنبور

Px=x×ρ×g

حيث x = ارتفاع السائل (م)، ρ = كثافة السائل (كجم/م³)، g = 9.80665 م/ث².

مثال: بالنسبة إلى x = 6.5 م و ρ = 1000 كجم/م³ ،
المدى = 0 ~ 63.7 كيلو باسكال.

إذا كان المرسل أعلى أو أقل من الصنبور، فيجب تضمين مصطلحات إضافية (±hρ₀g) لتصحيح اختلافات الارتفاع وكثافة سائل التعبئة (ρ₀).

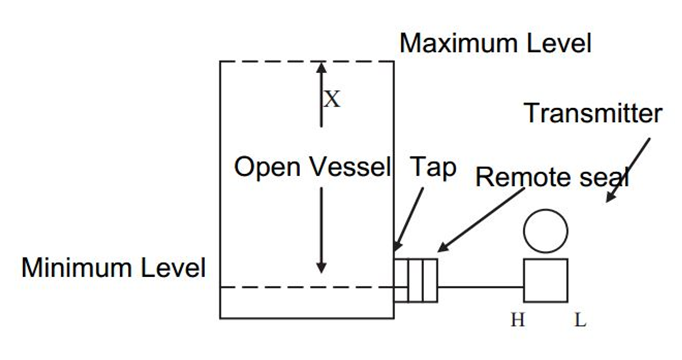

جهاز إرسال بمستوى أعلى من Tap

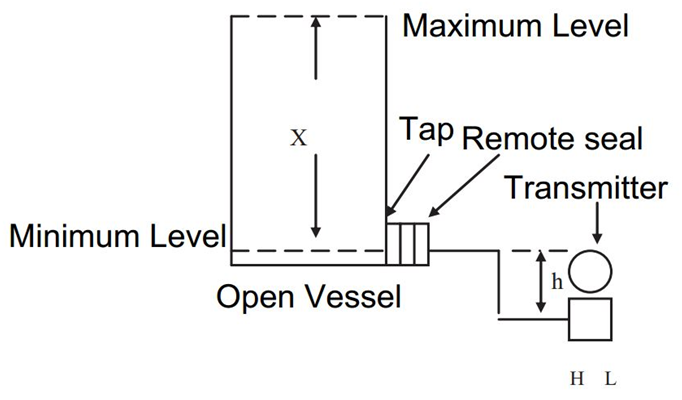

جهاز إرسال بمستوى أقل من Tap

في الخزانات المغلقة، يجب أن يقوم المرسل بالتعويض عن ضغط البخار أو الغاز فوق السائل.
يتم استخدام طريقتين رئيسيتين:

• حالة الساق الجافة: لا يتكثف الغاز فوق السائل؛ ويظل الجانب المنخفض الضغط فارغًا.
• حالة الساق الرطبة: يتم ملء كلا الجانبين بالسائل باستخدام أختام عن بعد مزدوجة لمنع أخطاء التكثيف.

مثال على الحساب (الساق الرطبة):

يتراوح​​​ = g ( y ρ - ح ρ 0 ) ج [( س + ي ) ρ - ح ρ 0 ]

يضمن هذا أن يعكس الضغط التفاضلي مستوى السائل الفعلي فقط، وليس اختلافات ضغط الأوعية.

⚠️ انتبه: يجب ألا يتجمد وسط العملية، وإلا فقد يتسبب ذلك في تلف غشاء العزل أو وحدة الإرسال.

7. الاعتبارات البيئية والسلامة

• تجنب تركيب أجهزة الإرسال في المناطق ذات الاهتزازات القوية ، أو التغيرات الشديدة في درجات الحرارة ، أو أشعة الشمس المباشرة .
• استخدم سترات التدفئة للزيوت اللزجة أو الثقيلة.
• بالنسبة للنماذج المقاومة للانفجار، تأكد من الامتثال لشهادة المنطقة الخطرة (ATEX / Exd) .
• قم دائمًا بإزالة الضغط وتنفيس الخطوط قبل الصيانة أو المعايرة.

إن اتباع هذه التوصيات المتعلقة بالسلامة والبيئة يضمن الموثوقية على المدى الطويل والامتثال للمعايير الصناعية.
