أجهزة إرسال الضغط الهيدروستاتيكي لقياس مستوى السوائل

في مجال العمليات الصناعية وتخزين السوائل، يُعدّ قياس مستوى السوائل بدقة أمرًا بالغ الأهمية لضمان كفاءة التشغيل والسلامة. ومن التقنيات التي برزت في هذا المجال جهاز إرسال مستوى السوائل الهيدروستاتيكي. فمن خلال الاستفادة من المبادئ الأساسية للفيزياء وميكانيكا الموائع، توفر أجهزة إرسال الضغط الهيدروستاتيكي حلًا موثوقًا وفعالًا من حيث التكلفة لقياس مستويات السوائل في مختلف التطبيقات.

عرض الكل أنواع أجهزة إرسال الضغط >>

فهم مبادئ عمل أجهزة إرسال مستوى السوائل الهيدروستاتيكية

تُعدّ أجهزة قياس مستوى السوائل الهيدروستاتيكية أدوات موثوقة لقياس مستوى السوائل. ويستند مبدأ عملها إلى العلاقة بين الضغط وعمق السائل داخل الحاوية. وتُعبّر معادلة الضغط الهيدروستاتيكي عن هذه العلاقة بإيجاز.

P = ρ × g × h

أين:
P هي قيمة قياس الضغط
يمثل ρ كثافة السائل
يرمز g إلى تسارع الجاذبية الأرضية
يشير الحرف h إلى ارتفاع أو مستوى السائل

تؤكد هذه الصيغة على وجود علاقة طردية مباشرة بين قياس الضغط ومستوى السائل، بافتراض ثبات كثافة السائل وجاذبيته. لذا، يمكن لأجهزة قياس مستوى السوائل الهيدروستاتيكية قياس ارتفاع السائل بدقة طالما بقيت كثافته وجاذبيته دون تغيير. ومن الجدير بالذكر أن هذه الأجهزة تكون أكثر فعالية عند تشغيلها في الظروف الجوية العادية وفي خزانات ذات تهوية، وليس في خزانات مغلقة.

اعتبارات تركيب مستشعر مستوى الماء الهيدروستاتيكي

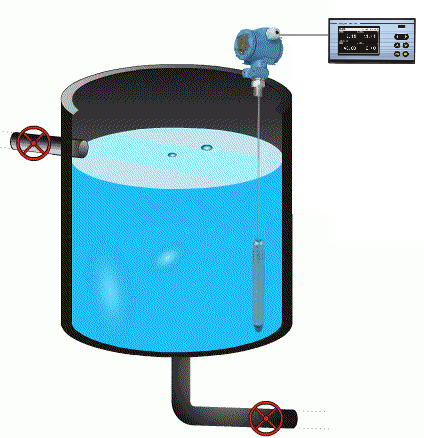

عند تركيب أجهزة إرسال مستوى السوائل الهيدروستاتيكية، يُعدّ تحديد الموقع أمرًا بالغ الأهمية لتحقيق الدقة المثلى. من الناحية المثالية، يُوضع جهاز الإرسال في قاع الخزان لاستشعار الضغط الناتج عن عمود السائل مباشرةً. مع ذلك، في الحالات التي يصعب فيها التركيب في قاعدة الخزان، يُقدّم مستشعر مستوى السوائل الهيدروستاتيكي من سلسلة SHLT02 حلاً بديلاً مرنًا. يُركّب هذا النوع من أجهزة إرسال مستوى السوائل في أعلى الخزان، ويُغمر الكابل، مع المستشعر، في السائل، مما يجعله على اتصال بقاع الخزان. تضمن هذه الطريقة دقة عالية. قياسات الضغط حتى في سيناريوهات التركيب الصعبة.

مزايا وعيوب أجهزة قياس مستوى السوائل الهيدروستاتيكية

الإيجابيات:
↗ فعال من حيث التكلفة: توفر أجهزة إرسال مستوى السوائل الهيدروستاتيكية حلاً فعالاً من حيث التكلفة لقياس مستوى السوائل، مما يجعلها في متناول مجموعة واسعة من الصناعات والتطبيقات.
↗ سهولة التركيب والصيانة: عملية التركيب بسيطة نسبياً، والصيانة الروتينية قليلة، مما يساهم في الكفاءة التشغيلية العامة.
↗ الدقة: توفر أجهزة إرسال مستوى السوائل الهيدروستاتيكية قياسات دقيقة للمستوى، مما يجعلها مناسبة للتطبيقات التي تكون فيها الدقة أمراً بالغ الأهمية.
السلبيات:
↗ يقتصر استخدامها على الظروف الجوية: تُعدّ أجهزة قياس مستوى السوائل هذه الأنسب لظروف الضغط الجوي. ويمكن أن تؤثر التغيرات في الضغط الناتجة عن تغيرات الطقس أو الارتفاع على دقة القياس.
↗ يعتمد على ثبات خصائص السائل: للحفاظ على الدقة، يجب أن تظل كثافة السائل وجاذبيته ثابتة. أي تغييرات قد تؤدي إلى قياسات غير صحيحة للمستوى.
↗ حصريًا لقياس مستوى السوائل: صُممت أجهزة إرسال الضغط الهيدروستاتيكي لقياس مستويات السوائل، وهي غير مناسبة لقياس مستوى المواد الصلبة.

خاتمة

رسّخت أجهزة قياس مستوى السوائل الهيدروستاتيكية مكانتها كحل موثوق وفعّال من حيث التكلفة لقياس مستوى السوائل. وبفضل اعتمادها على مبادئ الضغط الهيدروستاتيكي، توفر هذه الأجهزة قراءات دقيقة تلبي احتياجات مجموعة واسعة من التطبيقات الصناعية. ورغم محدوديتها في العمل فقط في الظروف الجوية العادية وملاءمتها الحصرية لقياس مستوى السوائل، إلا أنها لا تزال خيارًا شائعًا نظرًا لانخفاض تكلفتها وسهولة تركيبها ودقتها. ومع تطور التكنولوجيا، نتوقع تحسينات في هذه الأجهزة، مما يوسع نطاق استخدامها ويعالج بعض قيودها الحالية.
