ما هي أجهزة إرسال الضغط Modbus RS485؟

ماذا يعني أن يكون لدينا جهاز إرسال ضغط مع مخرج اتصال MODBUS RS485؟

جهاز إرسال الضغط RS485 MODBUS هو مستشعر صناعي يقيس الضغط ويرسل إشارات رقمية عبر شبكة RS485. ترسل هذه الأجهزة الذكية بيانات الضغط رقميًا عبر بروتوكول MODBUS RTU. هذا يعني أنه يمكن توصيل عدة أجهزة إرسال (أو أجهزة إرسال DP) بناقل واحد ثنائي الأسلاك، وهو ما يختلف عن أجهزة الإرسال التناظرية التقليدية 4-20 مللي أمبير.

هناك العديد من المزايا لاستخدام واجهة RS485 بدلاً من الاتصالات التناظرية. يمكنك توصيل ما يصل إلى 247 جهازًا ميدانيًا (لا تقتصر على أجهزة إرسال الضغط؛ بل تشمل أيضًا أجهزة إرسال DP، وأجهزة إرسال الضغط المطلق، وأجهزة قياس المستوى، وأجهزة قياس التدفق، وأجهزة إرسال درجة الحرارة) بشبكة واحدة، وإرسال البيانات حتى 1200 متر دون فقدان جودة الإشارة، والحصول على معلومات تشخيصية أكثر تفصيلًا من مجرد قراءات الضغط. ولأنه مفتوح المصدر وموثوق، ويعمل مع جميع أنظمة التحكم الصناعية تقريبًا، فقد أصبح بروتوكول MODBUS المعيار الشائع في هذا المجال.

في أغلب الأحيان، تقيس هذه المرسلات أو المحولات ضغط المقياس، والضغط السالب، والضغط المركب، والضغط المطلق، والضغط التفاضلي. وتُحوّل الضغط الميكانيكي إلى إشارات كهربائية باستخدام تقنيات استشعار الضغط، مثل السيليكون المقاوم للضغط، أو السيليكون أحادي البلورة، أو المستشعرات السعوية المعدنية، أو غيرها من التقنيات. بعد ذلك، يقوم المعالج الدقيق المدمج برقمنة الإشارة، وإضافة تعويض درجة الحرارة، وتعبئة البيانات وفقًا لمعايير MODBUS قبل إرسالها عبر ناقل RS485.

العديد من أجهزة إرسال الضغط RS485 الحديثة مزودة بشاشات LCD تُمكّن المُشغّلين من رؤية القراءات فورًا أو ضبط المُعاملات من خلال الشاشات، مع إرسال البيانات إلى غرف التحكم. هذه الوظيفة المزدوجة تجعلها مفيدة جدًا للمراقبة المحلية والتحكم المركزي.

ما هي تكلفة جهاز إرسال الضغط MODBUS RS485؟

يعتمد سعر أجهزة إرسال الضغط RS485 على ميزاتها، ولكن يمكنك الحصول على أجهزة ممتازة ابتداءً من 300 دولار. نصنع أجهزة إرسال الضغط، وأجهزة إرسال الضغط التفاضلي، وأجهزة إرسال الضغط ذات السدادات الغشائية، وأجهزة إرسال الضغط ذات السدادات الكيميائية في silverinstruments.com. خبرتنا تمتد لثلاثين عامًا، لذا فنحن على دراية تامة بمجال عملنا. منتجاتنا تتميز بثباتها العالي وفعاليتها من حيث التكلفة.

هناك عدد من الأشياء التي تؤثر على أسعار محول الضغط MODBUS:

تكنولوجيا الاستشعار:

عادةً ما تكون مستشعرات السيليكون المقاومة للضغط (مثل سلسلة SH308) أرخص من مستشعرات السيليكون أحادية البلورة (سلسلة SH-M) أو محولات الضغط السعوية، ولكن جميعها تعمل بكفاءة عالية. تتميز سلسلة SH-M المصنوعة من السيليكون أحادي البلورة بدقة قياس تتراوح بين ±0.075% و±0.1%، بينما تتراوح دقة نماذج السيليكون الانتشاري بين ±0.1% و±0.2% و±0.5%.

نطاق الضغط:

قد تكون أسعار أجهزة إرسال الضغط التفاضلي منخفضة المدى، بضغط 1 كيلو باسكال، أعلى من أسعار أجهزة استشعار الضغط العادية بضغط 10 أو 100 أو 200 رطل/بوصة مربعة. تتوفر منتجاتنا بمقاسات متنوعة، من 0 إلى 7 كيلو باسكال، ومن 0 إلى 70 ميجا باسكال، مما يجعلها مناسبة للاستخدام في جميع البيئات الصناعية تقريبًا.

هيكل مستشعر الضغط:

يؤثر هيكل مستشعر الضغط أيضًا على السعر. على سبيل المثال، تؤثر كلٌّ من أجهزة إرسال الأغشية ثلاثية المشابك، وأجهزة إرسال الأغشية ذات الشفة، وأجهزة إرسال الأغشية عالية الضغط (مثل أجهزة إرسال الأغشية ذات الشفة 900LB)، وأجهزة الإرسال الشعرية، وأجهزة الإرسال التي تتحمل درجات حرارة عالية، على سعر أجهزة إرسال MODBUS/أجهزة إرسال الضغط التفاضلي. كما أن حاجة المستخدمين إلى أجهزة إرسال ضغط ذكرية أو أنثى مع MODBUS تؤثر أيضًا على السعر.

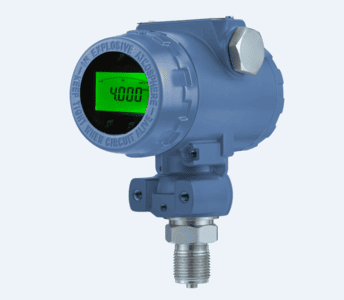

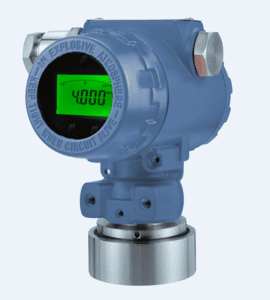

Male Pressure transmitter	Female Pressure Transmitter

مواد البناء:
قطع الفولاذ المقاوم للصدأ 316L القياسية المبللة هي الأرخص، لكن استخدام مواد متطورة مثل هاستيلوي سي-276، والتنتالوم، والمونيل في التطبيقات المسببة للتآكل يرفع التكاليف. لكن إنفاق المال على المواد المناسبة يمنع التلف المبكر ويخفض التكاليف على المدى الطويل.

سمات:

تعتبر أجهزة الإرسال RS485 الأساسية بدون شاشات أرخص من تلك التي تحتوي على شاشات LCD، أو متوافقة مع بروتوكول HART، أو الشهادات التي تقول أنها آمنة من انفجارات ATEX (Exd II BT4 أو Exia IIC T6).

لا تزال محولات الضغط RS485 التي نقدمها، والتي تبدأ أسعارها من 300 دولار أمريكي، عالية الجودة. تعمل محولات الضغط هذه بكفاءة في البيئات الصناعية القاسية بفضل ثباتها ضمن ±0.2% سنويًا، وقدرتها على تحمل درجات حرارة تتراوح بين -40 درجة مئوية و+85 درجة مئوية (أو -40 درجة مئوية و+105 درجة مئوية للطرازات السعوية المعدنية).

لماذا يُعد MODBUS RTU ضروريًا لأجهزة إرسال الضغط والضغط التفاضلي

هناك أسباب وجيهة لاختيار أجهزة إرسال RS485 بدلاً من أجهزة إرسال الضغط التناظرية القديمة 4-20mA عندما يتعلق الأمر باتصالات MODBUS RTU:

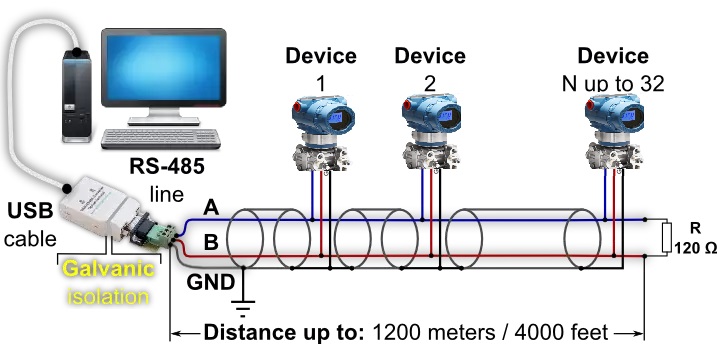

القدرة على إسقاط متعدد:

يمكنك توصيل عدة أجهزة إرسال بزوج كابلات واحد. في المباني الكبيرة ذات الأماكن المتعددة لقياس الضغط، يُقلل هذا من تكاليف الأسلاك ووقت التركيب بشكل كبير مقارنةً بتشغيل دوائر محولات ضغط منفصلة بسعة 4-20 مللي أمبير.

الاتصال ثنائي الاتجاه:

يتيح بروتوكول MODBUS تدفق البيانات في كلا الاتجاهين، على عكس الإشارات التناظرية أحادية الاتجاه. يمكنك تغيير إعدادات مُرسِل الضغط عن بُعد دون الحاجة إلى لمسه. على سبيل المثال، يمكنك تغيير وحدات الضغط، أو نقاط الصفر، أو المنازل العشرية، أو قيم التخميد حتى دون رؤية مستشعرات الضغط الرقمية. هذا مفيد جدًا للمُرسِلات الموجودة في أماكن خطرة أو يصعب الوصول إليها.

الوصول إلى المزيد من البيانات:

لا تقتصر وظيفة أجهزة إرسال الضغط MODBUS على قراءة قيمة قياس الضغط فحسب، بل تتيح لك أيضًا الاطلاع على جهد البطارية، ومؤشرات جودة الإشارة، ورموز التشخيص، ومعلمات التكوين. كما يمكنك تسجيل العناوين، وإعدادات التكوين، ومعاملات المعايرة، وبيانات الضغط ودرجة الحرارة بصيغتي الفاصلة العائمة والأعداد الصحيحة.

جهاز إرسال الضغط الرقمي Moubus ينقل البيانات بدقة عالية:

يُرسل RS485 بيانات رقمية لا تتأثر بالضوضاء الكهربائية، مما قد يُضعف وضوح إشارات التيار التناظرية 4-20 مللي أمبير. عند وجود محركات تردد متغير (VFD) ومحركات ومعدات لحام في منطقة صناعية تُصدر ضوضاء عالية أو تنقل البيانات لمسافات طويلة، يُمكن لاتصالات MODBUS الرقمية الحفاظ على وضوح الإشارة، ولكن قد تُصاب حلقات التيار التناظرية 4-20 مللي أمبير بتشويش أو تُضعف قيمة الإشارة.

تكامل النظام:

تدعم جميع أنظمة SCADA الحديثة، ووحدات التحكم المنطقية القابلة للبرمجة (PLCs)، ووحدات التحكم الموزعة (DCS)، اتصال MODBUS. فهو سهل التكامل، ويغنيك البروتوكول المفتوح عن استخدام أنظمة خاصة.

الاستعداد للمستقبل:

تتزايد أهمية الاتصالات الرقمية مع نمو مشاريع الصناعة 4.0 وإنترنت الأشياء الصناعي. تعمل أجهزة إرسال RS485 MODBUS بشكل مثالي مع هياكل المصانع الذكية، مما يسمح بالصيانة التنبؤية والتحليلات المتقدمة.

يعمل البروتوكول بمعدلات بود تتراوح بين 1200 و38400 بت في الثانية، ويتيح لك ضبط التكافؤ على "بدون"، أو "فردي"، أو "زوجي". هذا يجعله متوافقًا مع البنية التحتية للشبكة الحالية. إعدادات جهاز إرسال الضغط MODBUS RS485. لمزيد من المعلومات الفنية حول جهاز إرسال الضغط MODBUS.

المواصفات الفنية لأجهزة إرسال الضغط/DP MODBUS

إن فهم المواصفات الفنية سيساعدك على اختيار جهاز الإرسال المناسب لاحتياجاتك.

معلمات اتصال MODBUS:

- واجهة تسلسلية: RS485، نصف مزدوج
- البروتوكول: MODBUS RTU
- معدل البود: 1200، 2400، 4800، 9600، 19200، و38400 بت في الثانية
- نطاق العناوين: من 1 إلى 247 (يمكن تغييرها)
- رموز الوظيفة: 03H (قراءة سجلات الاحتجاز)، 04H (قراءة سجلات الإدخال)، 06H (كتابة سجل واحد)، 10H (كتابة سجلات متعددة)
- بتات للبيانات: 8 بتات - بتات للتوقف: 1 بت
- التكافؤ: لا شيء، فردي، أو زوجي

التفاصيل الكهربائية:

- مصدر الطاقة: 10–32 فولت تيار مستمر
- استخدام الطاقة: تصميم منخفض الطاقة، عادة أقل من 1 وات
- مقاومة الحمل: لا ينطبق هذا على RS485 (على عكس 4-20mA، والذي يحتاج إلى حساب مقاومة الحلقة)
- المخرج: إشارة تفاضلية رقمية RS485

مدى جودة عمل مستشعر الضغط:

- الدقة: ±0.075%، ±0.1%، ±0.2%، أو ±0.5% FSO، حسب الطراز - الاستقرار: ±0.2% URL سنويًا
- تأثير درجة الحرارة: ≤±0.1% إلى ±0.2% من FS لكل 10 درجات مئوية - تأثير الضغط الساكن: ≤±0.1% إلى ±0.2% لكل ميجا باسكال (لنماذج DP)
- وقت الاستجابة: 0.25 ثانية
- يمكن ضبط التخميد في أي مكان من 0 إلى 99.9 ثانية.

نطاقات القياس:

- الضغط التفاضلي: 0–1.6 كيلو باسكال إلى 0–10 ميجا باسكال
- ضغط المقياس: 0-6 كيلو باسكال إلى 0-40 ميجا باسكال
- الضغط يتراوح بين 0 و 40 كيلو باسكال و 0 و 20 ميجا باسكال.
- نسبة النطاق: تصل إلى 100:1 على النماذج المصنوعة من السيليكون أحادي البلورة

المواصفات البيئية:

- درجة حرارة التشغيل القياسية تتراوح من -40 درجة مئوية إلى +85 درجة مئوية؛ بالنسبة لأجهزة الاستشعار السعوية المعدنية، تتراوح من -40 درجة مئوية إلى +105 درجة مئوية.
- درجة حرارة التخزين: من -40 درجة مئوية إلى +90 درجة مئوية
- الرطوبة: 95% رطوبة نسبية أو أقل
- IP65 أو IP67 لحماية الدخول

تنسيق البيانات:

في سجلات MODBUS، يمكنك العثور على بيانات الضغط في عدد من التنسيقات المختلفة:
- النقطة العائمة (IEEE 754، ترتيب بايت CDAB): 0x0000–0x0001
- سجل 0x0004 للأعداد الصحيحة الموقعة (تعتمد القيمة على إعداد المكان العشري)
- درجة الحرارة (إن وجدت): رقم فاصل عشري بين 0x0002 و0x0003 ورقم صحيح بين 0x0005 و0x0006

مادة مستشعر الضغط:

- الغلاف: مصنوع من الألومنيوم المصبوب مع طلاء البولي يوريثين
- غشاء المستشعر: 316L SS (قياسي)، Hastelloy C-276، Tantalum، أو Monel
- توصيلات العملية: 316 SS مع أنواع مختلفة من الخيوط (NPT، متري، خيط G)
- الختم: حشوات مصنوعة من المطاط الفلوري (FKM)، أو EPDM، أو النحاس
- سائل التعبئة: زيت السيليكون أو زيت الفلوروكربون

ميزات التكوين:

- وحدات الضغط: Pa، kPa، MPa، mmH2O، mH2O، bar، psi، atm، kgf/cm²، mm، m، kN
- الأماكن العشرية: من 0 إلى 4 أرقام (يمكن للمستخدم الاختيار)
- ضبط الصفر/الامتداد: باستخدام الأزرار أو أوامر MODBUS
- العرض: شاشة LCD اختيارية مع إضاءة خلفية وخمسة أرقام

احصل على جهاز إرسال الضغط RS485 من Silverinstruments.com

عند اختيار مورد لجهاز إرسال الضغط RS485، تُعدّ الموثوقية والخبرة عاملين أساسيين. جميع أجهزة إرسال الضغط والضغط التفاضلي التي نصنعها في Silverinstruments.com تتمتع بخبرة تصنيع تمتد لثلاثين عامًا.

الأشياء التي نبيعها:

تتميز سلسلة SH308 بمستشعرات سيليكون منتشرة ، مثالية للاستخدام في مجموعة واسعة من البيئات الصناعية. تستطيع هذه الأجهزة قياس ضغط القياس، سواءً كان قياسًا معياريًا أو مطلقًا أو ضغطًا محكمًا، من 0 إلى 7 كيلو باسكال إلى 0 إلى 70 ميجا باسكال بدقة ±0.1%، أو ±0.2%، أو ±0.5%. وهي مثالية بشكل خاص لقياس المواد السميكة والمتبلورة والمسببة للتآكل.

تستخدم سلسلة SH-M أحدث تقنيات MEMS لتصنيع مستشعرات سيليكون أحادية البلورة تتميز بأفضل أداء عالمي في مقاومة الضغط الزائد. تُعد هذه المرسلات مثالية لمهام القياس الحرجة، نظرًا لدقتها التي تتراوح بين ±0.075% و±0.1%، ونطاقها الذي يصل إلى 100:1. كما أنها مثالية لقياس التدفق باستخدام الضغط التفاضلي، نظرًا لتأثير الضغط الساكن الممتاز (≤±0.1% لكل ميجا باسكال).
تستخدم سلسلتا SHDP وSHGP مستشعرات سعوية معدنية تعمل بكفاءة ودقة تصل إلى ±0.1%، ±0.2%، أو ±0.5% من FSO. تعمل هذه المستشعرات بكفاءة في درجات حرارة تتراوح بين -40 درجة مئوية و+105 درجة مئوية، مما يجعلها أكثر فائدة في الظروف القاسية.

لماذا يجب عليك اختيار Silverinstruments.com:

• ثبات مُثبت: تُثبت خبرتنا الممتدة لثلاثين عامًا في تصنيع المنتجات أننا نصنعها دائمًا بجودة عالية. يضمن ثبات بنسبة ±0.2% سنويًا دقة القياسات بين المعايرة.
• أسعار معقولة: يمكنك الحصول على أجهزة إرسال ضغط RS485 جيدة تبدأ من 300 دولار، مما يجعل الاتصال الرقمي ممكنًا للمشاريع ذات الميزانية المحدودة دون التضحية بالأداء.
• تطبيقات متعددة: نوفر نماذج لقياس الضغط التفاضلي لحساب التدفق، وضغط القياس في أوعية العمليات، أو الضغط المطلق في تطبيقات التفريغ. تتوفر لدينا خيوط NPT ذكر وأنثى، ومتري، وG لتوصيلات العمليات.
• موافقات المناطق الخطرة: يمكن لتطبيقات معالجة البتروكيماويات والنفط والغاز والمواد الكيميائية الحصول على شهادات الأمان الجوهري (Exia IIC T6) ومقاومة الانفجار (Exd II BT4).
• الدعم الفني: يساعدك مهندسونا في اختيار جهاز الإرسال المناسب، وتوصيله بنظام MODBUS، وحل المشكلات. ندرك صعوبة قياس الضغط الصناعي، ويمكننا مساعدتك في إيجاد حلول عملية.

كيفية شراء أجهزة إرسال الضغط MODBUS؟

يمكنك الاطلاع على كتالوجنا الكامل لمُرسِلات الضغط RS485 على موقع silverinstruments.com. تتضمن أوراق البيانات التفصيلية رسومات الأبعاد، ومخططات الأسلاك، وخرائط التسجيل. يساعدك دليل اختيار الطراز لدينا في اختيار مُرسِل الضغط الأنسب لاحتياجاتك، مع مراعاة نطاق الضغط، واحتياجات الدقة، ووسائط المعالجة، والظروف البيئية.

إذا كنت بحاجة إلى شيء خاص، مثل نطاق ضغط محدد، أو مادة غير مألوفة، أو مانع تسرب غشاء مختلف، أو طريقة تركيب فريدة، فتواصل مع فريقنا الهندسي المتخصص في المبيعات. نصنع أجهزة إرسال ضغط مخصصة للاستخدامات الخاصة التي لا تعمل فيها المحولات القياسية.

ختاماً:

تُعدّ أجهزة إرسال الضغط RS485 MODBUS المعيار الجديد لقياس الضغط في الصناعة. فهي تستخدم الاتصالات الرقمية للاستفادة من تقنية الاستشعار المُجرّبة. تتميز هذه الأجهزة بمرونة وموثوقية أكبر، وقدرتها على العمل مع أنظمة أخرى غير الأجهزة التناظرية، سواءً كنت تُحدّث أنظمة تناظرية قديمة أو تُنشئ أنظمة جديدة.

تقدم Silverinstruments.com هذه المزايا بأقل من 300 دولار أمريكي، بفضل خبرتها الممتدة لثلاثين عامًا في تصنيع منتجات عالية الجودة. نوفر مجموعة واسعة من المنتجات التي تلبي جميع احتياجات قياس الضغط تقريبًا، من الضغط التفاضلي المنخفض إلى ضغط القياس العالي.

لتلبية احتياجاتك في قياس الضغط، اختر أجهزة إرسال RS485 MODBUS من Silverinstruments.com. هنا، تجتمع الخبرة والجودة والقيمة.
