لا يُقدّم مُورّدو عدادات تدفق الهواء المضغوط دائمًا بياناتٍ بوحدات قياس مُوحّدة. فبحسب المنطقة أو المعيار الصناعي، يُدرجون معدل التدفق بوحدة القدم المكعب القياسي في الدقيقة (SCFM) أو المتر المكعب العادي في الساعة (Nm³/h). فأيّهما صحيح؟ وهل يقيسان الشيء نفسه؟
الإجابة المختصرة هي نعم ولا. يُعد كل من SCFM وNm³/h معيارين شائعين لقياس معدلات تدفق الهواء المضغوط، لكنهما يستندان إلى تقاليد قياس مختلفة ويستخدمان ظروفًا مرجعية متباينة. قد يؤدي الخلط بينهما إلى الحصول على معدات غير مناسبة، أو نظام لا يلبي احتياجاتك.
بنهاية هذا الدليل، ستعرف بالضبط ما تعنيه كل وحدة، وكيفية التحويل بينها بدقة، وما الذي يجب البحث عنه عند اختيار مقياس تدفق الهواء المضغوط الذي يدعم كلا الوحدتين.
يرمز SCFM إلى القدم المكعب القياسي في الدقيقة. وهو يقيس معدل التدفق الحجمي، وتحديداً كمية الهواء بالقدم المكعب التي تمر بنقطة معينة في الدقيقة، في ظل مجموعة محددة من الظروف القياسية.
يشير مصطلح "المعيار" هنا إلى خط الأساس. ولأن حجم الغاز يتغير بتغير درجة الحرارة والضغط، يجب ربط تدفق الهواء بخط أساس لضمان إمكانية المقارنة. في أمريكا الشمالية، يُعرّف معهد الهواء والغاز المضغوط عادةً وحدة قياس التدفق القياسي في الدقيقة (SCFM).
درجة الحرارة المرجعية: 68 درجة فهرنهايت (20 درجة مئوية)
• الضغط المرجعي: 14.696 رطل لكل بوصة مربعة (1 ضغط جوي)
الرطوبة النسبية: 0%
يُعدّ SCFM وحدة القياس الافتراضية في جميع أنحاء الولايات المتحدة وكندا، وهو مُدمجٌ بشكلٍ أساسي في مواصفات الضواغط، والأدوات الهوائية، ومجففات الهواء، والمرشحات، ومقاييس التدفق المُباعة في تلك الأسواق. إذا كنتَ تستورد معدات من مُصنِّع في أمريكا الشمالية، فمن المُرجَّح أن تصادف SCFM.
يشير Nm³/h إلى المتر المكعب العادي في الساعة. وهو يقيس أيضًا معدل التدفق الحجمي، ولكنه يستخدم مجموعة مختلفة من الظروف المرجعية عن SCFM.
يشير الحرف "N" إلى "عادي"، في إشارة إلى ظروف مرجعية معيارية ISO مستخدمة دوليًا:
درجة الحرارة المرجعية: 0 درجة مئوية (32 درجة فهرنهايت)
• الضغط المرجعي: 1.01325 بار (101.325 كيلو باسكال)
الرطوبة النسبية: 0%
يُعدّ Nm³/h الوحدة السائدة في أوروبا وآسيا ومعظم المشاريع الهندسية الدولية. وهو المعيار المرجعي في مواصفات ISO وDIN، ويُستخدم بشكل روتيني في ألمانيا والصين واليابان وكوريا الجنوبية وعبر جنوب شرق آسيا. من المرجح أن يُشار إلى Nm³/h في أي معدات مُستوردة من مصادر عالمية أو مشروع هندسي متعدد الجنسيات.
كلا الوحدتين تقيسان معدل تدفق الغاز. ويكمن الاختلاف في ظروفهما المرجعية، وهذا الاختلاف أكبر مما يتوقعه معظم الناس.
الفرق الأهم هو درجة الحرارة. يستخدم SCFM درجة حرارة 20 درجة مئوية (68 درجة فهرنهايت) كمرجع، بينما يستخدم Nm³/h درجة حرارة 0 درجة مئوية (32 درجة فهرنهايت). يحتوي الحجم نفسه على جزيئات هواء أكثر عند 0 درجة مئوية مقارنةً بـ 20 درجة مئوية. لذا، عند التحويل بين الوحدتين، لا يكفي الضرب بنسبة حجم بسيطة، بل يجب مراعاة تصحيح درجة الحرارة أيضًا.
فيما يلي ملخص لأهم الاختلافات:
• الاسم الكامل: القدم المكعب القياسي في الدقيقة (SCFM) مقابل المتر المكعب العادي في الساعة (Nm³/h)
درجة الحرارة المرجعية: 68 درجة فهرنهايت / 20 درجة مئوية (SCFM) مقابل 0 درجة مئوية / 32 درجة فهرنهايت (Nm³/h)
• الضغط المرجعي: 14.696 رطل لكل بوصة مربعة (قدم مكعب قياسي في الدقيقة) مقابل 1.01325 بار (متر مكعب قياسي في الساعة)
• أساس الرطوبة: 0% رطوبة نسبية لكلا الطرفين
• معيار الجسم: CAGI / ISA (SCFM) مقابل ISO / DIN (Nm³/h)
• المنطقة الرئيسية: أمريكا الشمالية (قدم مكعب قياسي في الدقيقة) مقابل أوروبا وآسيا والعالم (متر مكعب قياسي في الساعة)
• نظام الوحدات: النظام الإمبراطوري (SCFM) مقابل النظام المتري / النظام الدولي للوحدات (Nm³/h)
لتحويل البيانات بين SCFM و Nm³/h، يجب مراعاة أمرين: الفرق في وحدة الحجم (من القدم المكعب إلى المتر المكعب) والفرق في درجة الحرارة المرجعية (20 درجة مئوية مقابل 0 درجة مئوية).
صيغة التحويل الكاملة هي:
Nm³/h = SCFM × 0.02832 × (273.15 / 293.15) × 60
وهذا يُبسط إلى عامل التحويل العملي:
1 قدم مكعب قياسي في الدقيقة ≈ 1.580 متر مكعب قياسي في الساعة
للتحويل العكسي:
1 متر مكعب قياسي/ساعة ≈ 0.633 قدم مكعب قياسي في الدقيقة
ملاحظة: تختلف معاملات التحويل باختلاف الظروف المرجعية المستخدمة. يفترض المعامل 1.580 أعلاه معدل تدفق الهواء القياسي في الدقيقة (SCFM) عند 20 درجة مئوية (68 درجة فهرنهايت) ومعدل تدفق الهواء القياسي في الساعة (Nm³/h) عند 0 درجة مئوية - وهو المزيج الأكثر شيوعًا في تطبيقات الهواء المضغوط. إذا كان جهازك يستخدم درجة حرارة مرجعية مختلفة، فاستخدم الصيغة الكاملة بدلًا من معامل مبسط.
Nm³/h = SCFM × 0.02832 × (T_normal / T_standard) × 60
حيث T_normal هي درجة الحرارة المرجعية بالكلفن (Nm³/h)، وT_standard هي درجة الحرارة المرجعية بالكلفن (SCFM). تأكد دائمًا من شروط المرجعية المطبقة قبل التحويل.
مثال عملي 1 - اختيار الضاغط
يُقدّم مورد أوروبي ضاغطًا بقدرة 250 متر مكعب قياسي في الساعة. صُمّم نظامك بوحدة قدم مكعب قياسي في الدقيقة. ما هي السعة المكافئة؟
250 × 0.633 = 158.3 قدم مكعب قياسي في الدقيقة
يوفر الضاغط ما يقارب 158 قدم مكعب قياسي في الدقيقة في ظل ظروف CAGI القياسية.
مثال عملي 2 - تحديد حجم مقياس التدفق
يحتاج نظامك الهوائي إلى 80 قدم مكعب قياسي في الدقيقة (SCFM). مقياس التدفق الخاص بالمورد مُصنّف بوحدة متر مكعب قياسي في الساعة (Nm³/h). ما هو نطاق القياس الذي تحتاج إلى تحديده؟
80 × 1.580 = 126.4 متر مكعب قياسي/ساعة
حدد مقياس تدفق بنطاق يغطي 127 متر مكعب قياسي/ساعة على الأقل.
إن حالة المرجعية ليست تفصيلاً تقنياً بسيطاً، بل تؤثر بشكل مباشر على كيفية قراءة مقياس التدفق وكيفية تفسير الناتج.

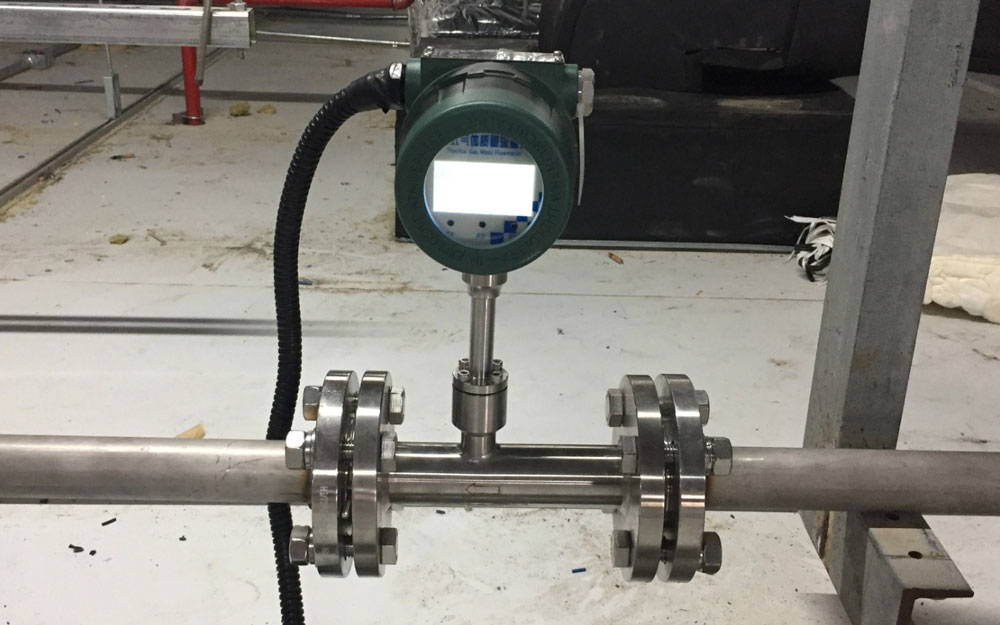

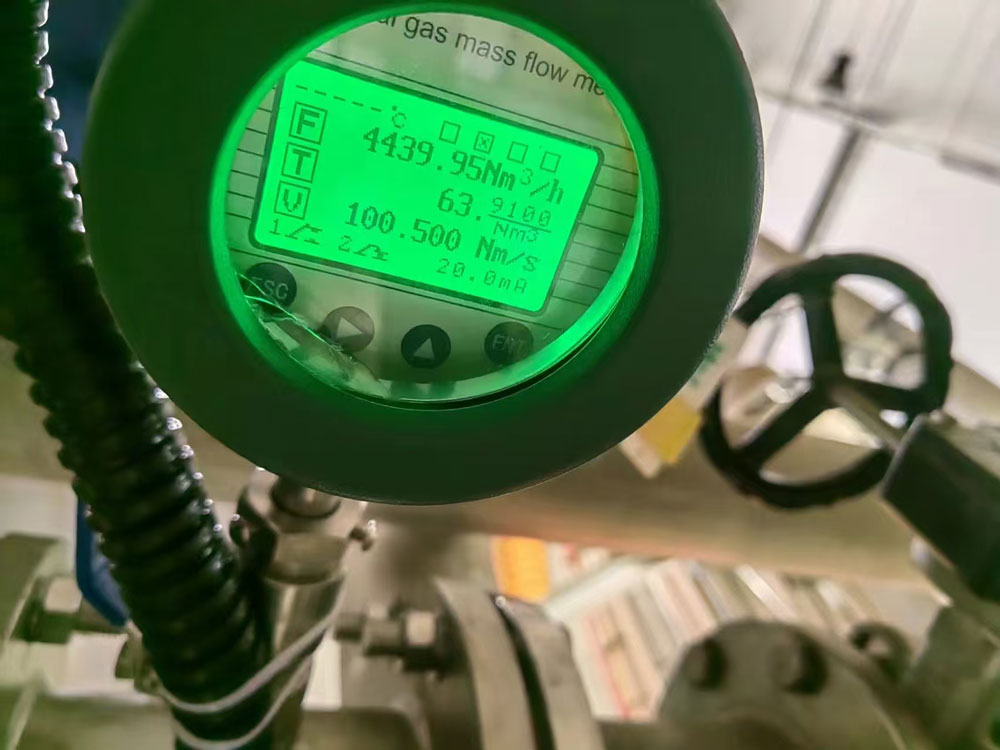

وفقًا لقانون الغاز المثالي، تشغل نفس كتلة الهواء حجمًا أكبر عند درجات الحرارة المرتفعة. وبما أن وحدة قياس التدفق بالقدم المكعب القياسي (SCFM) تستخدم درجة حرارة مرجعية تبلغ 20 درجة مئوية، بينما تستخدم وحدة قياس التدفق بالمتر المكعب القياسي في الساعة (Nm³/h) درجة حرارة مرجعية تبلغ 0 درجة مئوية، فإن مقياس التدفق المُعاير بوحدة Nm³/h سيسجل قيمة عددية أقل من مقياس التدفق المُعاير بوحدة SCFM، حتى عندما يكون معدل التدفق الكتلي الفعلي متطابقًا.
يُعدّ هذا الأمر بالغ الأهمية عند اختيار عداد التدفق. فالعداد الذي يعرض وحدة واحدة فقط يُجبر المشغلين على إجراء تحويلات يدوية، مما يزيد من احتمالية الخطأ. ولتجنب ذلك تمامًا، يُفضّل اختيار عدادات تدفق تدعم كلاً من وحدتي SCFM وNm³/h، مع إمكانية تحديد شروط مرجعية من قِبل المستخدم.
عند تحديد مقياس تدفق الهواء المضغوط، تُعدّ مسألة الوحدة نقطة البداية. إليك قائمة مرجعية عملية:
تأكد من وحدة القياس التي صُمم بها نظامك. راجع الرسومات الهندسية، ونقاط ضبط وحدة التحكم المنطقية القابلة للبرمجة (PLC)، ووثائق نظام التحكم. هل هي بوحدة قدم مكعب قياسي في الدقيقة (SCFM) أم متر مكعب قياسي في الساعة (Nm³/h)؟
اطلب من موردك الشروط المرجعية كتابيًا. اطلب منه تحديد درجة الحرارة والضغط والرطوبة الأساسية المستخدمة في حساب معدلات التدفق. لا تفترض أي شيء.
بالنسبة للمشاريع الدولية، يجب توحيد المعايير مبكراً. اتفقوا على وحدة واحدة عند بدء المشروع ووثقوها رسمياً في مواصفات المشروع.
اختر مقياس تدفق يدعم كلاً من SCFM وNm³/h مع إمكانية ضبط ظروف مرجعية من قِبل المستخدم. يمنح هذا فريقك المرونة اللازمة للعمل في مختلف المناطق دون الحاجة إلى تحويل يدوي.
• تأكد من أن نطاق القياس يغطي ظروفك الفعلية. ضع في اعتبارك ذروة الطلب، وليس فقط متوسط التدفق، عند تحديد حجم العداد.
• تحقق من تصنيفات ضغط التشغيل ودرجة الحرارة. يجب أن تقع ظروف التشغيل الفعلية ضمن نطاق التشغيل المقنن للعداد، بشكل منفصل عن الظروف المرجعية المستخدمة لحساب التدفق.
لا، يقيس معدل التدفق الحجمي الفعلي (قدم مكعب في الدقيقة) ( CFM ) التدفق الحجمي الفعلي في ظروف التشغيل، ويتغير بتغير درجة الحرارة والضغط. أما معدل التدفق القياسي (SCFM) فيصحح هذا التدفق إلى ظروف مرجعية قياسية، مما يجعله قابلاً للمقارنة بين الأنظمة المختلفة. استخدم دائمًا معدل التدفق القياسي (SCFM) لمواصفات المعدات والمقارنات بين مختلف الموردين.
يمكنك فعل ذلك، لكنه ليس الخيار الأمثل، خاصةً في المشاريع العالمية أو عند استيراد المعدات من مناطق متعددة. يتطلب العداد الذي يعرض وحدة قياس التدفق بالقدم المكعب القياسي (SCFM) فقط تحويلًا يدويًا عندما تكون مواصفاتك بوحدة متر مكعب قياسي في الساعة (Nm³/h)، والعكس صحيح. بالنسبة للفرق التي تعمل وفق معايير مختلفة، تُعد عدادات التدفق ذات الوحدات القابلة للتحديد الخيار الأكثر أمانًا.
في المشاريع التي تضم شركاء أوروبيين أو آسيويين، أو أي مشروع يلتزم بمعايير ISO، يُفضّل استخدام وحدة Nm³/h. تتوافق هذه الوحدة مع معايير ISO 1217 وDIN المستخدمة على نطاق واسع في عقود الهندسة الدولية. أما بالنسبة لعملاء أمريكا الشمالية أو المشاريع التي تعتمد على معايير ASME، فإن وحدة SCFM هي المعيار. عند الشك، يُرجى تحديد كلا الوحدتين مع ذكر ظروف التشغيل المرجعية لكل منهما بوضوح في وثائق المشروع.
يؤدي الخلط بين معدل التدفق القياسي للقدم المكعب (SCFM) ومعدل التدفق القياسي للمتر المكعب في الساعة (Nm³/h) دون تحويل إلى خطأ بنسبة 37% تقريبًا. قد يحتاج نظام مصمم لمعدل تدفق 100 Nm³/h إلى معدات مصممة لمعدل تدفق 63 SCFM فقط. لذا، احرص دائمًا على التحويل بدقة والتحقق من الظروف المرجعية قبل اعتماد أي مواصفات نهائية للمعدات.
يعتمد معامل التحويل على درجة الحرارة المرجعية المُستخدمة. إذا كانت مواصفاتك تستخدم 0 درجة مئوية كحالة "طبيعية"، فإن المعامل هو 1 قدم مكعب قياسي في الدقيقة ≈ 1.580 متر مكعب قياسي في الساعة. ولحساب سريع، يُمكنك الضرب في 1.6 للحصول على تقدير تقريبي. أما في الحالة العكسية، فإن 1 متر مكعب قياسي في الساعة ≈ 0.633 قدم مكعب قياسي في الدقيقة. تشير بعض المصادر إلى 1.274 بدلاً من ذلك، وهو ما يُعادل متر مكعب قياسي في الساعة ويستخدم 20 درجة مئوية كدرجة حرارة مرجعية. تأكد دائمًا من درجة الحرارة المرجعية التي يستخدمها مُورّدك قبل تطبيق أي معامل تحويل.
نعم. عند تقييم عدادات تدفق الهواء المضغوط، يُنصح بإعطاء الأولوية للطرازات التي تدعم كلاً من SCFM وNm³/h مع إمكانية ضبط ظروف مرجعية من قِبل المستخدم. هذا يُجنّب أخطاء التحويل اليدوي ويجعل الجهاز مناسبًا للمشاريع العابرة للمناطق. راجع ورقة بيانات المنتج للتأكد من درجات الحرارة المرجعية المدعومة قبل الشراء.
يقيس كل من SCFM وNm³/h معدل تدفق الهواء المضغوط، لكنهما ليسا مترادفين. ففرق درجة الحرارة المرجعية (20 درجة مئوية مقابل 0 درجة مئوية) يعني أن 100 SCFM و100 Nm³/h يمثلان كميتين مختلفتين بشكل ملحوظ. لذا، فإنّ تحديد ذلك بدقة أمر بالغ الأهمية في كل مرحلة، بدءًا من اختيار المعدات وتحديد مواصفات عداد التدفق، وصولًا إلى التوريد والتشغيل المستمر.
تأكد دائمًا من شروط المرجعية، ولا تقارن الأرقام بين الوحدات دون تحويلها، واختر أجهزة تدعم كلا الوحدتين حتى لا يضطر المشغلون إلى التحويل يدويًا.
