يُحدد حجم مقياس التدفق الكتلي كوريوليس الصغير ذي التدفق المنخفض بشكل أساسي بناءً على نطاق التدفق الكتلي المطلوب، وليس فقط بناءً على قطر أنبوب العملية. وتتمثل نقطة البداية العملية في الحفاظ على التدفق الطبيعي عند حوالي 50% إلى 80% من النطاق الكامل، مع مراعاة انخفاض الضغط، والمواد المبللة، ومتطلبات المناطق الخطرة.
تعكس الأمثلة أدناه المتطلبات النموذجية لوحدات التبريد، وطاولات الجرعات، ومختبرات المعايرة، باستخدام ظروف العملية المقدمة لكل تطبيق.
لا يوجد حد عالمي للتدفقات الصغيرة أو المنخفضة. عملياً، تغطي عدادات كوريوليس الصغيرة تدفقات تتراوح من بضعة غرامات في الدقيقة إلى بضع مئات من الكيلوغرامات في الساعة، بأقطار مستشعرات تتراوح من 1.5 إلى 15 بوصة (من 1/16 إلى 1/2 بوصة).
تشمل التدفقات النموذجية من استفساراتنا ما يلي:
| طلب | التدفق النموذجي |
| طاولة جرعات بيروكسيد الهيدروجين أو المواد المضافة | 90 إلى 105 مل/دقيقة |
| مرجع مختبر المعايرة | من 100 إلى 5000 مل/دقيقة |
| خط سائل التبريد (مضخة حرارية) | من 30 إلى 150 كجم/ساعة |
| خط معالجة تجريبي أو مثبت على قاعدة | من 5 إلى 500 كجم/ساعة |
إذا كان التدفق المطلوب أقل من هذا النطاق، فقد يكون استخدام تقنية قياس تدفق مختلفة أنسب. يرجى مراجعة القسم 9 للاطلاع على البدائل الرئيسية.
يقيس مقياس كوريوليس التدفق الكتلي، بينما قد تُعطى بيانات العملية بوحدة لتر/دقيقة أو مل/دقيقة. حوّل التدفق الحجمي باستخدام كثافة السائل عند درجة حرارة التشغيل قبل تحديد حجم المقياس.
يوضح الماء أهمية درجة الحرارة. عند معدل تدفق 5000 مل/دقيقة:
يبلغ الفرق حوالي 1.5%، وهو أكبر من دقة جهاز القياس في هذا المثال. ويمكن أن تُظهر المبردات ومعظم المذيبات العضوية تغيراً أكبر في الكثافة مقارنةً بالماء.
وبالتالي فإن قطر خط الأنابيب وحده لا يكفي لتحديد حجم مقياس كوريوليس.
يُعدّ حجم الأنبوب نقطة انطلاق شائعة في الاستفسار عن مقياس التدفق، ولكنه لا يُحدد القطر الصحيح لثقب مستشعر كوريوليس. يوضح مثالان السبب.
مثال استفسار أ: خط التبريد
ينبغي تحديد حجم الحساس بناءً على نطاق التدفق المطلوب وليس على قطر الأنبوب فقط. وقد يكون حساس DN10 مناسبًا أيضًا إذا كان تدفق التشغيل يقع ضمن نطاق قياسه.

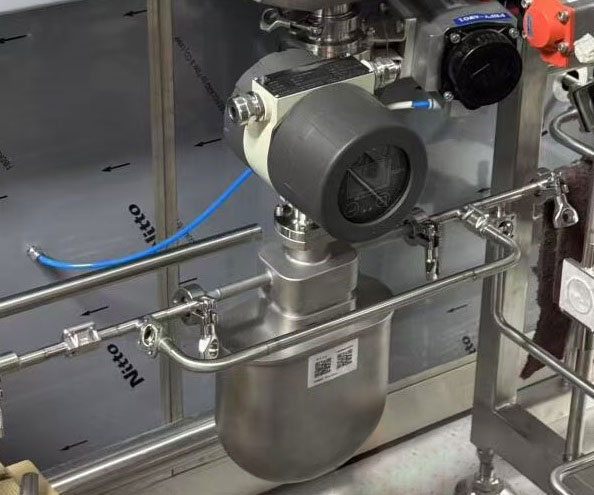

دراسة حالة: مقياس تدفق الكتلة كوريوليس لمبرد R454B
مثال الاستفسار ب: منصة المعايرة
هنا، يتبع تجويف المستشعر نطاق التدفق المطلوب بدلاً من حجم الخط.
كنقطة انطلاق عملية، استهدف تدفقًا طبيعيًا يتراوح بين 50% و80% من الحجم الكامل. قد يؤدي الاستخدام الأعلى إلى زيادة انخفاض الضغط، لذا يجب الانتباه أيضًا إلى حالة التدفق الأقصى.
عند التدفق المنخفض، يُعدّ عاملان أساسيان للدقة: نسبة الخطأ من القراءة وثبات الصفر. تتغير نسبة الخطأ من القراءة بتغير التدفق المقاس، بينما يُضيف ثبات الصفر خطأً ثابتًا بالكيلوغرام/ساعة. ومع انخفاض التدفق، يُصبح هذا الخطأ الثابت جزءًا أكبر من القراءة.
على سبيل المثال، مع استقرار الصفر عند 0.01 كجم/ساعة، فإن قيمة الصفر تساوي 0.1% عند معدل تدفق 10 كجم/ساعة، بينما تساوي 1% عند معدل تدفق 1 كجم/ساعة. لم يتغير العداد، لكن خطأ الصفر نفسه يمثل الآن عشرة أضعاف النسبة المئوية للتدفق المقاس.
بالنسبة لدقة القراءة المئوية، يُعدّ ±0.2% أو أفضل هدفًا واقعيًا للعديد من الميكرومترات. لكنّ المواصفات الأكثر فائدة هي استقرار الصفر وبيان الدقة عند تدفق التشغيل الفعلي، بدلاً من الاكتفاء بالدقة الإجمالية.
يُعدّ نطاق التخفيض مهمًا لنفس السبب. فالمستشعر المُختار لمعدل تدفق يتراوح بين 30 و150 كجم/ساعة (بنسبة 5:1) يُبقي نقطة التشغيل العادية في جزء أكثر فائدة من النطاق مقارنةً بالمستشعر المُمتد على نطاق 1:100.
قد تُحدث مستشعرات كوريوليس ذات القطر الصغير انخفاضًا ملحوظًا في الضغط (Δp)، وغالبًا ما تكون قدرة المضخة في وحدات التدفق المنخفض محدودة. قارن قيمة Δp عند التدفق العادي والتدفق الأقصى مع قدرة المضخة المتاحة قبل تثبيت العداد.
إذا كان انخفاض الضغط هو العامل المحدد، فإن القطر الأكبر قليلاً يمكن أن يكون حلاً أفضل، بشرط أن يظل التدفق الطبيعي ضمن نطاق مناسب من نطاق العداد.
يؤثر السائل على المادة المبللة، واختيار مانع التسرب، وفي بعض الحالات على طراز العداد. يجب تحديد نوع السائل وتركيزه ودرجة حرارة التشغيل معًا، لأن كلًا منها قد يؤثر على متطلبات المواد والسعر.
يمكن لتطبيقات تأثير كوريوليس المصغر أن تغطي نطاقًا واسعًا من الضغوط، لا سيما على وحدات التبريد. يوضح سؤالان هذه النقطة.
مثال استفسار ج: وحدة تبريد. امتد الخط من 0.4 ملي بار مطلق (300 ميكرومتر زئبق، تفريغ) إلى حوالي 41 بار. يجب تحديد نطاق الضغط الكامل لأنه يؤثر على التصميم وتصنيف الضغط.
مثال الاستفسار د: وحدة مضخة حرارية. طلب العميل موافقة ATEX لمبردات A2L (R454C، R454B، R32) وشاشة عرض عن بعد لأن العداد موجود داخل وحدة صغيرة الحجم.
ينبغي تحديد نوع الشهادة، وفئة درجة الحرارة، وطول الكابل، وتصنيف الغلاف في وقت مبكر. يمكن أن تؤثر تفاصيل التكوين هذه على كل من السعر ووقت التسليم في تطبيقات التدفق الدقيق.
نظراً لصغر قطرها الداخلي وانخفاض معدلات تدفقها، تتطلب عدادات التدفق الدقيقة عناية فائقة بظروف التركيب:
توفر تقنية كوريوليس دقة قياس عالية، ومتطلبات قليلة للأنابيب المستقيمة، وقياسًا مباشرًا لتدفق الكتلة. وتكتسب هذه المزايا أهمية خاصة عند تغير خصائص السوائل أو عندما يتطلب التطبيق دقة متناهية. أما إذا لم يكن التطبيق بحاجة إلى هذه المزايا، فقد يوفر مقياس التوربين أو مقياس التروس البيضاوي القياس المطلوب بتكلفة أقل.
يكلف مقياس كوريوليس عادةً عدة أضعاف تكلفة مقياس التوربين أو مقياس التروس البيضاوية.
| تكنولوجيا | السوائل | الأنسب |
| ميكرو كوريوليس | السوائل والغازات | تدفق الكتلة، وتغير خصائص السوائل، ودقة عالية |
| ترس بيضاوي صغير | سائل، بما في ذلك المواد اللزجة | سائل لزجالجرعات، والتصاميم الحساسة للتكلفة |
| توربين منخفض التدفق | سائل نظيف وغير قابل للتآكل | الماء، الزيت الخفيف، المعايرة الحجمية |
| الكتلة الحرارية | الغاز فقط | غاز منخفض التدفق حيث لا يكون تأثير كوريوليس اقتصاديًا |
للحصول على نظرة عامة أوسع على التكنولوجيا، راجع دليلنا الخاص بمقاييس التدفق المنخفض .
تكفي المعلومات التالية لتحديد متطلبات الحجم والتكوين الرئيسية:
أرسل لنا هذه العناصر وسنتمكن من التوصية بنموذج مناسب وتأكيد انخفاض الضغط:
للاطلاع على الأقطار المتاحة ونطاقات التدفق، راجع مجموعة عدادات كوريوليس الصغيرة لدينا.
البريد الإلكتروني sales@silverinstruments.com أو واتساب +86 189 3675 9191 .
