مضخة كوريوليس مدمجة DN10 | 500 رطل لكل بوصة مربعة (34.4 بار) | معتمدة من ATEX | طلب بحث وتطوير كندي

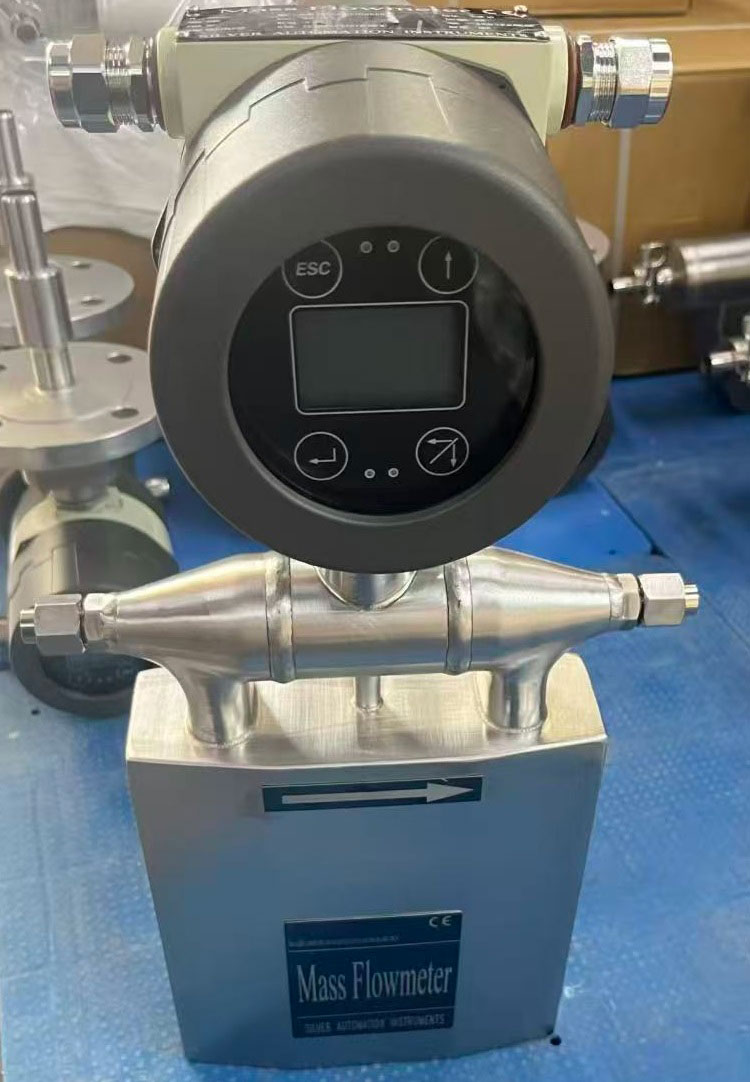

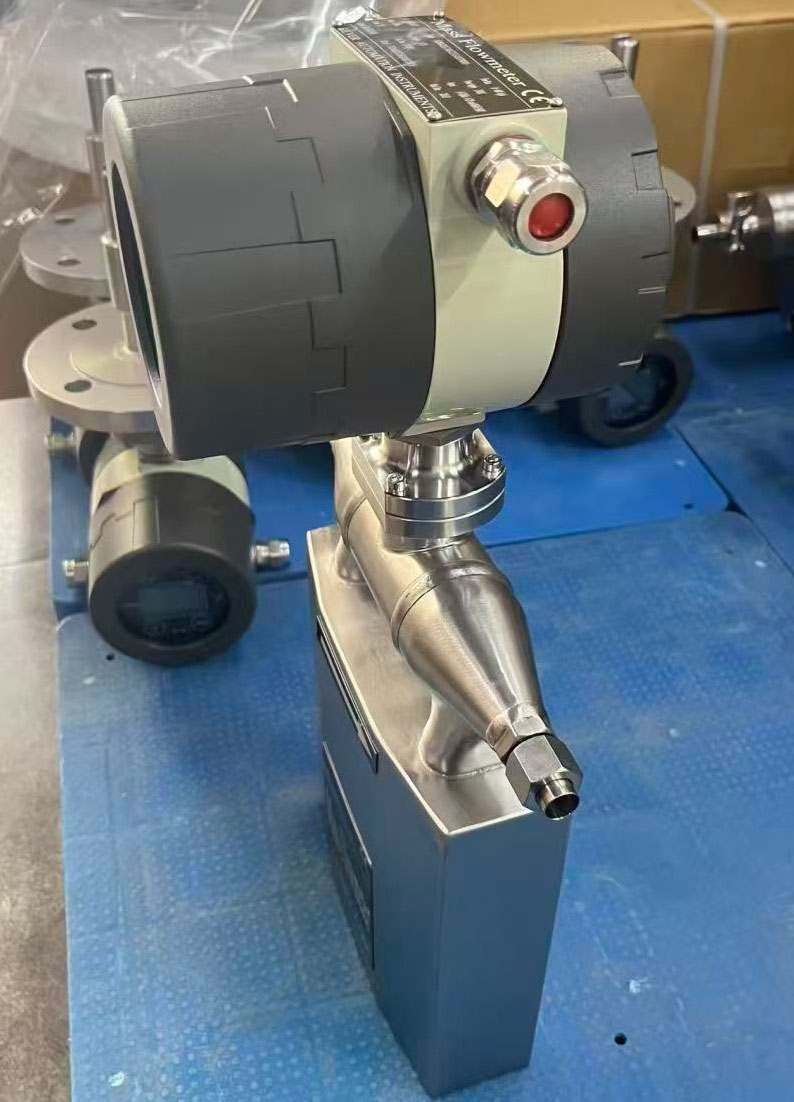

يُعدّ مقياس تدفق الكتلة كوريوليس DN10 (SH-CMF-10) الخيار الأمثل لقياس غاز التبريد R454B بمعدلات تدفق تصل إلى 0.454 متر مكعب/ساعة، مع ضغط تشغيل يصل إلى 34.4 بار ودرجة حرارة تتراوح بين 40 و45 درجة مئوية. يُغطي تصميمه الصغير، المزود بمخارج 4-20 مللي أمبير، وHART، وRS485، معظم متطلبات تسجيل البيانات في مجال البحث والتطوير. كما أن شهادة ATEX Zone 1 معيارية لبيئات مختبرات التبريد.

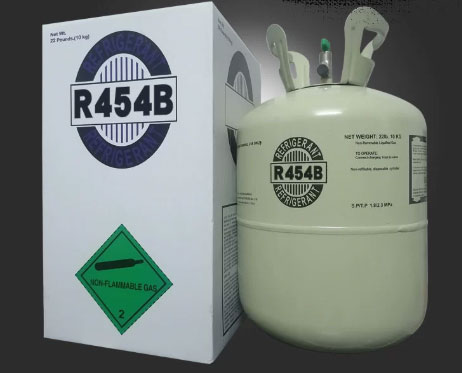

قياس تدفق كتلة غاز التبريد R458
أرسل لنا سيمون، مهندس تطوير منتجات في لا بوكاتيير، كيبيك، موجزًا موجزًا: كان يحتاج إلى مقياس تدفق لمبرد R454B، بحد أقصى 2 جالون في الدقيقة، وضغط تشغيل 500 رطل لكل بوصة مربعة، لبيئة مختبرية. هذا كل ما في الأمر. لم يذكر مواصفات الأنابيب، ولا تصنيف المنطقة الخطرة، ولا حتى تصنيف قابلية الاشتعال A2L.
نشهد هذا الأمر بشكل متكرر. غالبًا ما تتعامل فرق البحث والتطوير التي تُنشئ منصات اختبار التبريد مع مقياس التدفق كأمر ثانوي. فهم يُحددون حجم الضاغط، ويُصممون دائرة المبادل الحراري، ويُحددون مواصفات صمامات تخفيف الضغط، ثم في الخطوة الأخيرة يسألون عن المقياس المناسب. لم تكن الإجابة واضحة في هذه الحالة.
إنّ R454B ليس R410A. فهو مزيج من مركبات الهيدروفلوروكربون/الهيدروكربونات العطرية متعددة الحلقات (HFO/HFC) ذو معامل احترار عالمي (GWP) يبلغ 466، وتصنيف قابلية اشتعال A2L، أي قابل للاشتعال بشكل طفيف. ولا يُقبل استخدام عداد قياسي غير معتمد مُثبّت في مختبر مُغلق مع وجود خطر تسرب غاز التبريد. هذا يُضيّق نطاق الخيارات المتاحة بسرعة.
| سائل | مادة التبريد R454B (مزيج HFO/HFC، GWP 466) |
| حجم خط الأنابيب | نصف بوصة (تم تحديد DN10 بسبب انخفاض معدل التدفق) |
| نطاق التدفق | 2 جالون في الدقيقة = 0.454 متر مكعب/ساعة (كحد أقصى) |
| درجة حرارة التشغيل | من 40 إلى 45 درجة مئوية |
| ضغط التشغيل | أقصى ضغط 500 رطل لكل بوصة مربعة = 34.4 بار |
| المخرجات المطلوبة | 4-20 مللي أمبير، نبضة، RS485، HART |
| منطقة خطرة | المنطقة ATEX 1 مطلوبة |
| فئة الدقة | 0.2% |
| مزود الطاقة | 24 فولت تيار مستمر |
| مادة مبللة | الفولاذ المقاوم للصدأ 316L |
يُعدّ معدل التدفق 0.454 متر مكعب/ساعة منخفضًا. تركيب عداد بقطر DN15 أو أكبر هنا سيؤدي إلى انخفاض سرعة التدفق إلى أدنى 10-15% من نطاق العداد، مما يُؤثر سلبًا على دقته. لذا، نوصي باستخدام عداد بقطر DN10 (3/8 بوصة) تحديدًا لأن النطاق الكامل لعداد SH-CMF-10 يتراوح بين 0 و1500 كيلوغرام/ساعة، ويقع معدل التدفق الفعلي لدى العميل ضمن النطاق المتوسط حيث تكون دقة قياس كوريوليس في أفضل حالاتها.
تقيس عدادات كوريوليس معدل التدفق الكتلي مباشرةً. وهذا أمر بالغ الأهمية في أنظمة التبريد. تتغير كثافة غاز التبريد R454B بشكل ملحوظ مع تغير درجة الحرارة والضغط، لذا تتطلب العدادات الحجمية تصحيحًا فوريًا للكثافة لعرض معدل التدفق الكتلي. أما عدادات كوريوليس فتتجاوز هذا التصحيح تمامًا، حيث تحصل على القيمة المقروءة فقط.
غاز التبريد R454B قابل للاشتعال بشكل طفيف (تصنيف A2L). يُصنّف مختبر العميل كمنطقة خطرة. لذا، فإنّ جهاز القياس القياسي غير المزود بحماية من الانفجار غير مناسب. يأتي جهاز SH-CMF-10 مزودًا بموافقة ATEX Zone 1 كجزء من التكوين القياسي، وليس كإضافة مكلفة.
سلسلة النموذج الكاملة لهذا التطبيق:
SH-CMF-10-P2-H1-T1-O1/O2-C2/C3-E1-A2-B1-P1-M1-PC1
| SH-CMF | مقياس تدفق الكتلة كوريوليس الفضي |
| 10 | DN10، نطاق التدفق 0-1500 كجم/ساعة |
| P2 | معدل الضغط 4.0 ميجا باسكال (40 بار) |
| H1 | شاشة عرض مدمجة صغيرة الحجم |
| T1 | نطاق درجة الحرارة من -50 إلى 150 درجة مئوية |
| O1/O2 | 4-20 مللي أمبير ومخرج نبضي |
| C2/C3 | الاتصال عبر RS485 و HART |
| E1 | معتمد من ATEX لمقاومة الانفجار |
| A2 | فئة الدقة 0.2% |
| ب1 | درجة حرارة التشغيل لجهاز الإرسال: من -20 إلى 50 درجة مئوية |
| P1 | مصدر طاقة تيار مستمر 24 فولت |
| M1 | الأجزاء الملامسة للسائل مصنوعة من الفولاذ المقاوم للصدأ 316L |
| PC1 | وصلة العملية: وصلات متوهجة SAE مقاس 1/2 بوصة |
مقياس تدفق التوربين: لا يمكنه التعامل مع تدفق المبرد ثنائي الطور أو شبه المشبع. كما أن تآكل المحامل مع المبردات منخفضة التشحيم مشكلة معروفة.
مقياس تدفق ذو تروس بيضاوية: يعمل مع السوائل عالية اللزوجة، ولكنه غير مناسب للمبردات منخفضة اللزوجة. يؤدي تسرب الخلوص عند اللزوجة المنخفضة إلى تدهور الدقة بشكل ملحوظ.
مقياس تدفق الدوامات: الحد الأدنى لمتطلبات التدفق اللازمة لتكوين دوامات موثوقة مرتفع للغاية بالنسبة لهذا التطبيق. عند 0.454 متر مكعب/ساعة في قطر DN10، يكون التدفق أقل من عتبة رقم رينولدز.
مقياس التدفق الكتلي الحراري: مُعاير للغازات. غير مناسب لقياس المبردات السائلة.
أرسل لنا البيانات التالية وسنقوم بإرسال رمز الطراز والسعر خلال يوم عمل واحد:
• اسم السائل وحالته (سائل / غاز / طورين)
• نطاق التدفق (كجم/ساعة أو م³/ساعة)
• ضغط التشغيل (بار أو رطل لكل بوصة مربعة)
• درجة حرارة التشغيل (درجة مئوية)
• حجم الأنبوب ونوع التوصيل
• تصنيف المنطقة الخطرة (إن وجد)
