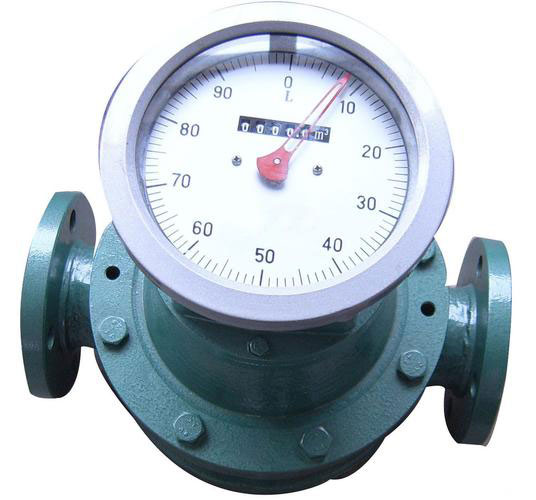

كيفية تركيب مقياس تدفق التروس البيضاوي؟

كيفية اختيار موقع تركيب مناسب لمقياس تدفق التروس البيضاوية؟

يجب تركيب مقياس التدفق ذي التروس البيضاوية في موقع مناسب، مع مراعاة المتطلبات الحرجة التالية بدقة:

1) يجب أن تتوافق درجة الحرارة والرطوبة المحيطة مع لوائح الشركة المصنعة لمقياس تدفق التروس البيضاوي، مع درجة حرارة عامة تتراوح بين -10 (-15) ~ 40 (50) درجة مئوية ورطوبة تتراوح بين 10٪ ~ 90٪.

٢) قد تتسبب أشعة الشمس المباشرة في فصل الصيف بارتفاع درجات الحرارة؛ كما أن الأماكن القريبة من مصادر الحرارة الإشعاعية قد تؤدي إلى ارتفاع درجة الحرارة. لذا، ينبغي اتخاذ تدابير التظليل أو العزل في هذه الأماكن.

3) يجب تركيب الأجهزة غير المقاومة للعوامل الجوية (الطرازات غير المقاومة للغبار/الماء) بعيدًا عن الأجواء المسببة للتآكل أو البيئات الرطبة. فالتكثف الناتج عن تقلبات درجات الحرارة اليومية، بالإضافة إلى الغازات المسببة للتآكل، قد يُلحق الضرر بالمكونات الحيوية مثل تروس تخفيض السرعة في جهاز التكامل. عند الضرورة القصوى للتركيب في مثل هذه الظروف، يجب الحفاظ على ضغط إيجابي طفيف داخل الغلاف من خلال نظام تنقية الهواء النظيف.

4) يجب أن يكون موقع التركيب خالياً من الاهتزازات المفرطة والصدمات الميكانيكية. وينبغي تجنب المناطق التي تحتوي على معدات دوارة أو آلات ثقيلة ما لم يتم تطبيق تدابير عزل الاهتزازات المناسبة.

5) يجب أن تكون هناك مساحة كافية للتركيب والصيانة اليومية.

حول اتجاه تدفق مقياس التدفق ذي التروس البيضاوية وتوصيل العملية

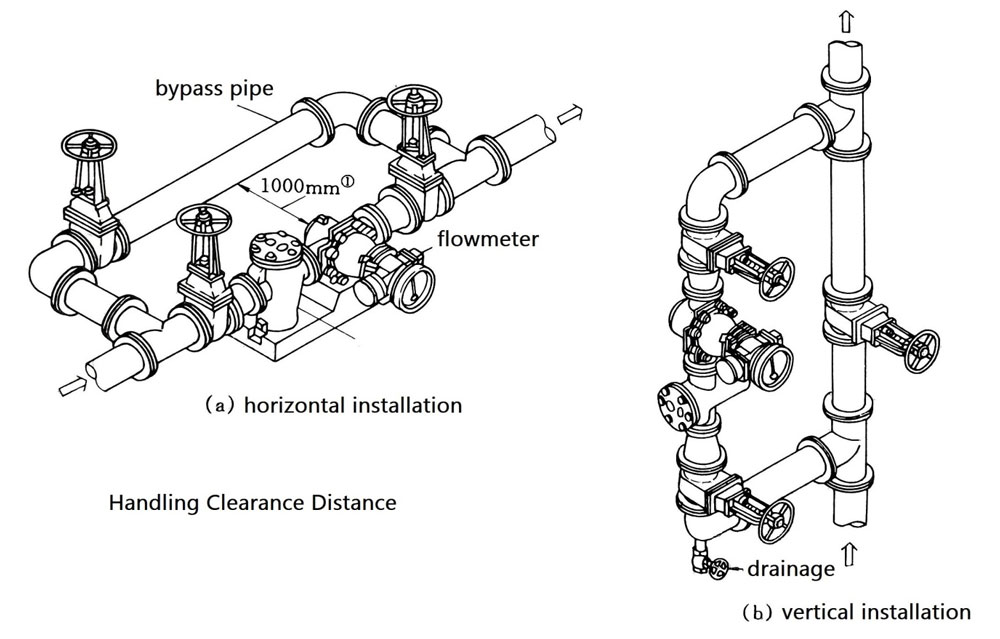

يجب تركيب مقياس تدفق التروس البيضاوي مع مراعاة التسوية والمحاذاة الرأسية التامة. يجب أن يكون عمود الدوار موازيًا لمستوى الأرض، باستثناء التصاميم ذات عمود الدوار الموجه رأسيًا؛ أما النماذج الأخرى فيجب تركيبها أفقيًا وفقًا لما هو محدد في دليل التشغيل. راجع الشكل 1 للاطلاع على مخطط التركيب النموذجي.

في تطبيقات التدفق العكسي، يجب تبديل موضع مقياس التدفق والمرشح عن التكوين الموضح. يجب توفير مساحة كافية لإزالة شبكة المرشح وتنظيفها. في التركيبات الرأسية، يجب تركيب جهاز توزيع التدفق العكسي على خط جانبي لمنع دخول الشوائب من الأنابيب العلوية.

يجب عزل مقياس التدفق ذي التروس البيضاوية عن إجهادات خط الأنابيب، بما في ذلك التمدد/الانكماش الحراري، والتشوه، والاهتزاز. ويجب منع الاهتزازات الناتجة عن التصميم غير السليم للصمامات/الأنابيب، مع إيلاء اهتمام خاص لتجنب حالات الرنين. ويجب أن يتجنب التركيب الإجهاد الميكانيكي الناتج عن عدم توازي أسطح الفلنجات، أو زيادة المسافة بين الفلنجات، أو عدم محاذاة الأنابيب، أو غيرها من التكوينات غير السليمة للأنابيب.

بالنسبة لمقياس تدفق التروس البيضاوي المزود بأغلفة ضغط مدمجة وغرف قياس، قد يؤدي الإجهاد المفرط أثناء التركيب إلى تشوه الغلاف، والتأثير على تدهور دقة القياس، وحتى تعطل مكونات القياس المتحركة.

منع دخول السوائل غير المتوافقة في الطور إلى مقياس تدفق التروس البيضاوي

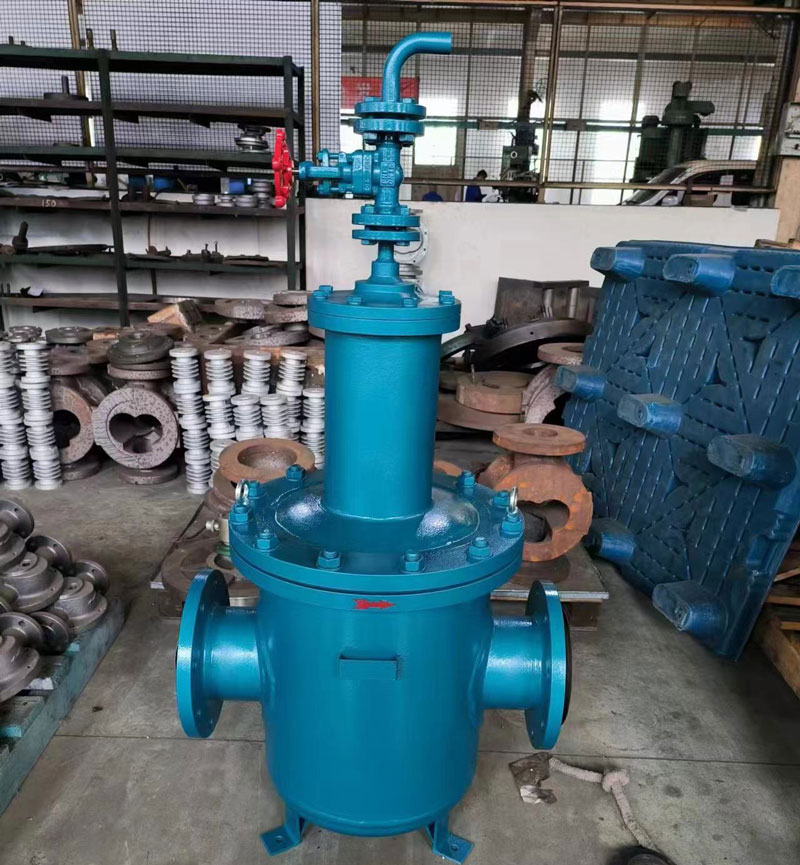

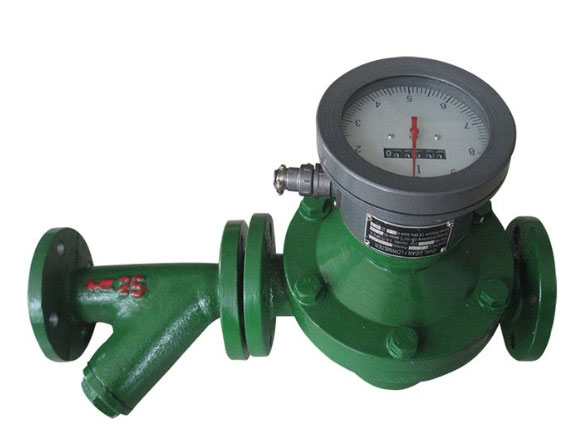

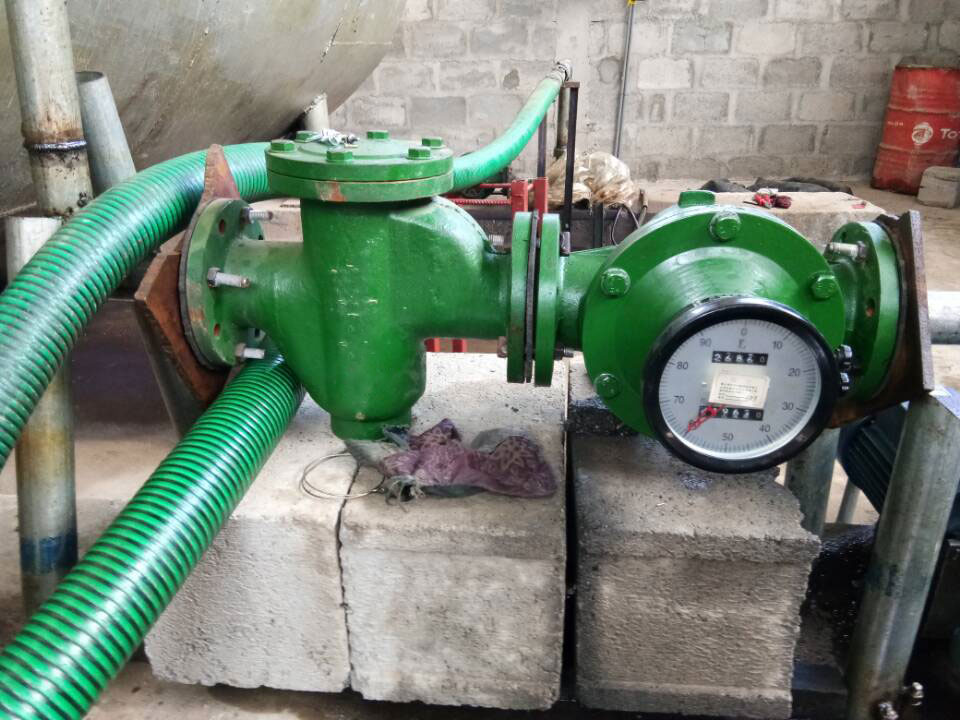

تتميز عدادات التدفق ذات التروس البيضاوية بوجود مسافات فاصلة ضئيلة بين حجرة القياس والمكونات المتحركة. قد يؤدي تلوث السائل بالجسيمات إلى تعطل المكونات وتآكلها المبكر. لذا، يجب تركيب مصفاة في الجزء العلوي من العداد مع إجراء صيانة دورية للتنظيف. عند قياس الغاز، يجب تركيب أجهزة حماية عند الحاجة، مثل مصائد الرواسب أو ماصات الرطوبة. أما في تطبيقات قياس تدفق السوائل، فيجب منع دخول الغاز إلى نظام الأنابيب. وعند الضرورة، يجب تركيب فاصل غاز-سائل في الجزء العلوي من جهاز القياس.

تدابير التخفيف من آثار التدفقات النبضية والمفاجئة والتحميل الزائد

على الرغم من وجود حالات ناجحة لتركيب عدادات التدفق ذات التروس البيضاوية على خطوط سحب المضخات، إلا أنه يُفضل تركيبها على جانب تصريف المضخة كإجراء قياسي. قد تتسبب التدفقات النبضية والتدفقات المفاجئة في تلف حساسات التدفق ذات التروس البيضاوية. تشمل مصادر التدفق المثالية المضخات الطاردة المركزية وخزانات الضغط المرتفع. بالنسبة للتطبيقات التي تتضمن مضخات ترددية أو أنظمة أنابيب معرضة لارتفاعات مفاجئة في الضغط (بما في ذلك تأثير المطرقة المائية)، يجب تركيب أجهزة حماية مثل مخمدات النبضات وغرف التمدد وصمامات تخفيف الضغط.

قد يؤدي تشغيل مقياس تدفق التروس الإهليلجية بسرعة زائدة إلى تلف لا يمكن إصلاحه. في الأنظمة التي قد تحدث فيها ظروف تدفق زائدة، يجب تركيب أجهزة حماية مثل فتحة التقييد وصمام التدفق الثابت وجهاز التحكم في التدفق في اتجاه التدفق.

تركيب بدون انقطاع

نظراً لعيوب انقطاع خط الأنابيب الناتج عن تلف مكونات قياس مقياس التدفق ذي التروس الإهليلجية، يجب تجهيز نظام احتياطي متوازي مع معدات تبديل تلقائية في الأماكن التي يُسمح فيها بالإنتاج المستمر أو عدم الانقطاع؛ كما يمكن اعتماد وضع التشغيل المتوازي الشائع الاستخدام مع التدفق العالي، حيث تتعطل إحدى الآلات بينما تستمر الأخرى في التدفق.

معايرة ميدانية

إذا كانت هناك حاجة إلى معايرة في الموقع لمقياس تدفق التروس البيضاوية باستخدام أنابيب الحجم القياسي المتنقلة أو العدادات القياسية أو أجهزة قياس التدفق القياسية الأخرى، فيجب تركيب أنابيب التفرع ووصلات التوصيل وصمامات الإغلاق مسبقًا في المواقع المناسبة في الموقع.

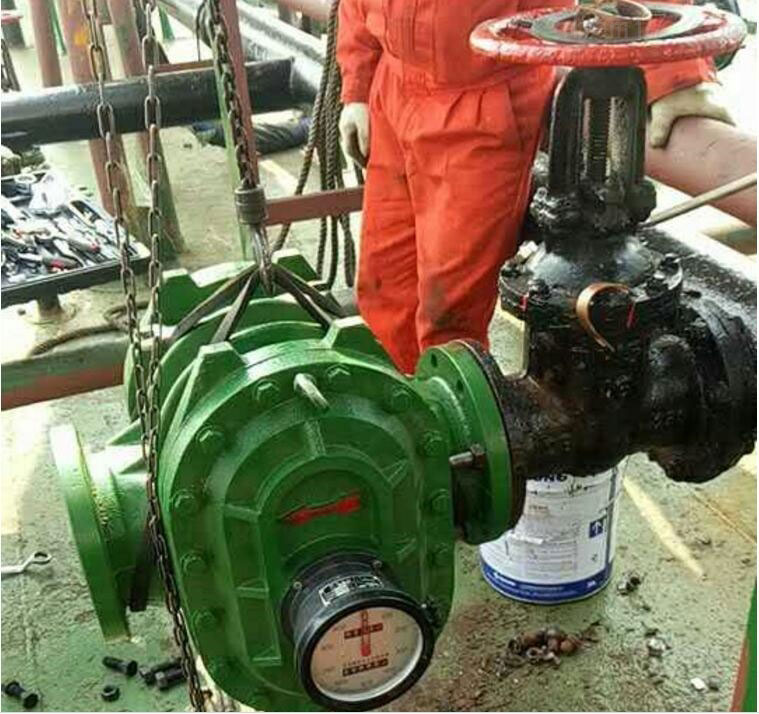

ما هي الاحتياطات اللازمة لاستخدام عدادات التدفق ذات التروس البيضاوية؟

1) تنظيف خطوط الأنابيب

يجب تنظيف خطوط الأنابيب المركبة حديثًا قبل التشغيل، وغالبًا ما يكون من الضروري شطفها لاحقًا بسائل التشغيل لإزالة بقايا خبث اللحام والقشور وغيرها من الشوائب. يجب أن تؤدي هذه العملية إلى إغلاق صمامات الإغلاق عند كل من مدخل ومخرج مقياس التدفق لتحويل السائل عبر خط التجاوز.

إذا لم يكن هناك خط جانبي متاح، فاستبدل مقياس التدفق بجزء قصير من الأنبوب مؤقتًا.

2) تنقية الغاز

بعد عملية التنظيف الأولية للسائل، غالبًا ما تبقى جيوب هوائية كبيرة في الأنابيب. عند بدء التشغيل تحت الضغط، يمكن لهذا الهواء المحبوس أن يتدفق عبر عدادات تدفق التروس البيضاوية بسرعات عالية جدًا، مما يتسبب في زيادة سرعة مكونات القياس المتحركة وتلف محتمل للأعمدة والمحامل. لذلك، في البداية، يجب زيادة معدل التدفق تدريجيًا للسماح للهواء بالخروج تدريجيًا.

3) تسلسل تبديل الأنابيب الجانبية

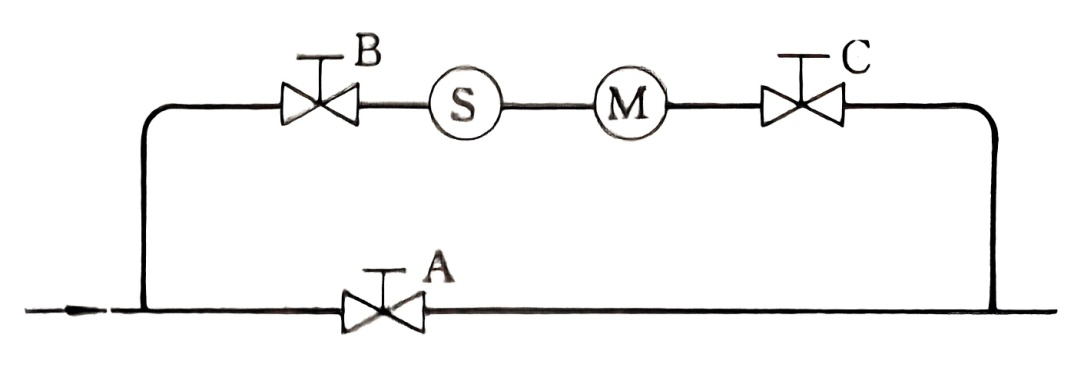

عند تحويل تدفق السائل من أنبوب التجاوز إلى الجهاز، يجب أن يكون تسلسل الفتح والإغلاق صحيحًا، وينبغي تنفيذ العمليات ببطء، خاصةً في خطوط الأنابيب ذات درجات الحرارة والضغوط العالية. كما هو موضح في الشكل 2، فإن خطوات التفعيل هي كالتالي:

• الخطوة 1: افتح الصمام A تدريجياً، مما يسمح للسائل بالتدفق عبر أنبوب التجاوز لفترة من الوقت.
• الخطوة الثانية: افتح الصمام ب تدريجياً.
• الخطوة 3: افتح الصمام ج تدريجياً.
• الخطوة الرابعة: أغلق الصمام أ تدريجياً.

لإلغاء التفعيل، اتبع التسلسل والإجراءات العكسية.

بعد بدء التشغيل، استخدم المؤشر أو عجلة الأرقام في أدنى موضع مع ساعة توقيت للتأكد من عدم وجود تدفق زائد. يجب الحفاظ على معدل التدفق الأمثل عند 70-80% من الحد الأقصى لمعدل التدفق لضمان عمر الجهاز.

الشكل 2: تسلسل تبديل الأنابيب الجانبية

4) مراقبة المرشحات

تكون شاشة الترشيح أكثر عرضة للتلف أثناء التشغيل الأولي لخط أنابيب جديد. بعد التشغيل التجريبي، افحص الشاشة فورًا للتأكد من سلامتها. بالإضافة إلى ذلك، عندما تكون شاشة الترشيح نظيفة وخالية من الملوثات، سجّل انخفاض الضغط عند معدلات التدفق العادية. يُغني هذا المؤشر عن الحاجة إلى فكّ الجهاز لاحقًا للتحقق من الانسداد، إذ يُمكن استخدام مقدار زيادة انخفاض الضغط لتحديد ما إذا كانت عملية التنظيف ضرورية.

5) قياس السوائل عالية اللزوجة

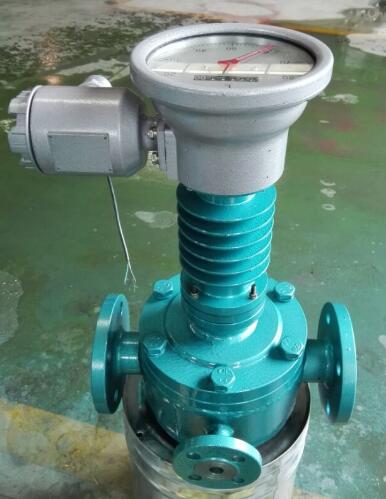

لقياس تدفق السوائل عالية اللزوجة ، عادةً ما يكون التسخين ضروريًا لضمان انسيابيتها. عند إيقاف تشغيل مقياس التدفق ذي التروس الإهليلجية، يبرد السائل الداخلي ويتكاثف. قبل إعادة التشغيل، يجب إعادة تسخينه لتقليل لزوجته قبل السماح بتدفقه عبر الجهاز. وإلا، فقد يتسبب السائل المتكاثف في انسداد أجزاء القياس المتحركة، مما يؤدي إلى تلف الجهاز.

6) التشحيم

بالنسبة لعداد التدفق ذي الإزاحة الموجبة الذي يعمل بالغاز، يجب إجراء عملية التشحيم قبل بدء التشغيل. أثناء التشغيل الروتيني، تحقق بانتظام من مقياس مستوى الزيت لمراقبة كمية مادة التشحيم.

7) تجنب التغيرات المفاجئة في معدل التدفق

عند استخدام مقياس تدفق الغاز من نوع "روتس"، من المهم تجنب التغيرات المفاجئة في معدل التدفق (مثل تلك الناتجة عن فتح الصمامات بسرعة). فبسبب قصور الدوارات، يمكن أن تُولّد التغيرات المفاجئة في التدفق قوى قصور ذاتي إضافية كبيرة، مما قد يُلحق الضرر بالدوارات.
إذا استُخدم مقياس التدفق كأداة للكشف عن التدفق في نظام تحكم، فقد يؤدي الإغلاق المفاجئ لصمام التحكم في المصب إلى استمرار دوران الدوارات لفترة وجيزة، مما يُحدث تأثيرًا ضاغطًا. ويؤدي ذلك إلى زيادة الضغط في المصب، يتبعها ارتداد، مما قد ينتج عنه إشارات خاطئة.

8) يُحظر مرور البخار المستخدم في تنظيف خطوط الأنابيب عبر عدادات تدفق التروس البيضاوية.

استكشاف أعطال عدادات تدفق التروس البيضاوية وإصلاحها

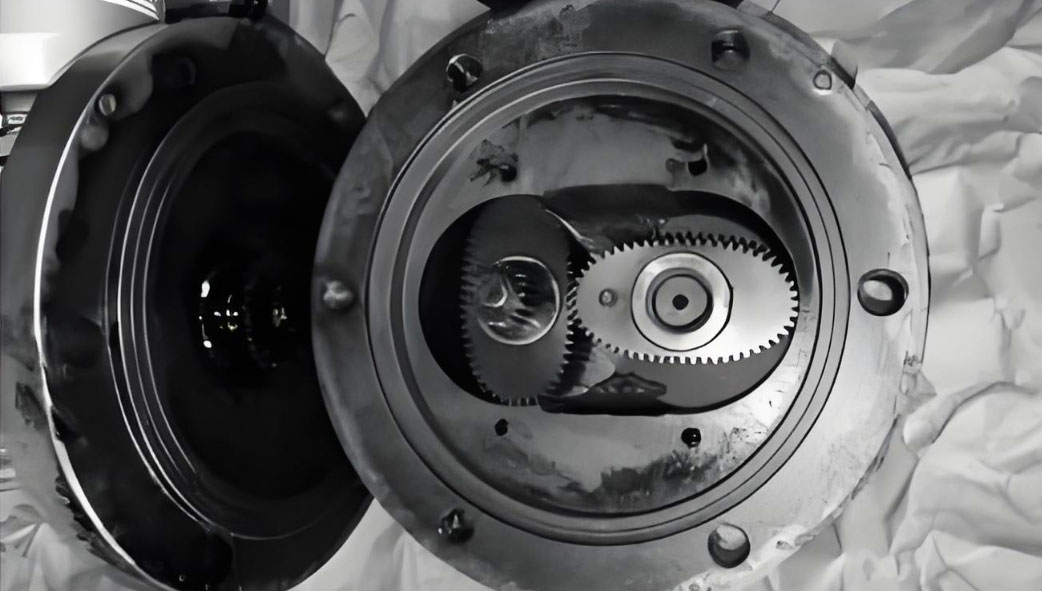

1. تعطل الدوار في غرفة القياس

 الأسباب:
(1) دخول الحطام الغريب إلى غرفة القياس من خط الأنابيب؛
(2) تصلب السائل المقاس؛
(3) المطرقة المائية أو الحمل الزائد بسبب التشغيل غير الطبيعي للنظام، مما يؤدي إلى تلف المسامير التي تربط الدوار وترس القيادة؛
(4) التآكل المفرط لمحامل تروس القيادة بعد الاستخدام المطول، مما يتسبب في تصادم الدوار وتعطله.

 إجراءات استكشاف الأخطاء وإصلاحها:
(1) قم بتفكيك وتنظيف مقياس التدفق؛ واشطف المرشحات والأنابيب.
(2) تنفيذ إجراءات إذابة الجليد للوسط المتصلب.
(3) تعديل نظام الأنابيب للقضاء على ظاهرة الطرق المائي/الحمل الزائد؛ إصلاح مقياس التدفق.

(4) استبدل المحامل أو تروس القيادة أو الدوارات؛ قم بتركيب مقياس تدفق جديد إذا كان التلف غير قابل للإصلاح.

2. يعمل الدوار بشكل طبيعي ولكن العداد لا يسجل

الأسباب:
(1) تلف قسم إخراج ختم غرفة القياس، أو إزالة مغناطيسية الفولاذ المغناطيسي، أو مادة غريبة تعيق الاقتران المغناطيسي؛
(2) فصل التروس غير المحكم في رأس العداد؛
(3) عطل في عداد إعادة الضبط أو عداد المجموع الكلي؛
(4) مجموعة مؤشر مفكوكة.

إجراءات استكشاف الأخطاء وإصلاحها:
(1) قم بتفكيك وتنظيف المكونات أو إعادة مغنطتها؛
(2) أعد تركيب مجموعة التروس واضبطها؛
(3) إزالة وإصلاح آلية العداد؛
(4) تثبيت المؤشر بإحكام.

3. عدم دقة قياس مقياس التدفق

الأسباب:
(1) انحراف كبير في درجة الحرارة بسبب خلل في جهاز تعويض درجة الحرارة التلقائي؛
(2) التغير في لزوجة الوسط المقاسة؛
(3) تعشيق التروس غير الصحيح في رأس العداد بعد الصيانة؛
(4) صمام التجاوز غير مغلق تمامًا أثناء التشغيل، مما يتسبب في التسرب؛
(5) يتجاوز التدفق الفعلي النطاق المحدد؛
(6) حركة صلبة لآلية المؤشر أو الدوار الملامس للغلاف؛
(7) نبضات التدفق المفرطة؛
(8) اندماج الغاز في الوسط المقاس.

إجراءات استكشاف الأخطاء وإصلاحها:
(1) فحص وإصلاح نظام تعويض درجة الحرارة؛
(2) أعد معايرة الجهاز وفقًا للزوجة الحالية للوسط أو اختر مقياسًا جديدًا مناسبًا للوسط؛
(3) قم بإزالة رأس العداد وأعد تركيب التروس بشكل صحيح؛
(4) تأكد من إغلاق صمام التحويل بالكامل؛
(5) استبدل بمقياس تدفق ذي حجم مناسب أو اضبط التدفق ضمن النطاق المحدد؛
(6) التحقق من التركيب الصحيح للدوار والمحامل وتروس القيادة؛ استبدال المكونات البالية؛
(7) تنفيذ تدابير تخميد النبضات؛
(8) قم بتركيب جهاز إزالة الغاز.

4. ضوضاء مفرطة في مقياس التدفق

الأسباب:
(1) كسر دبوس ترس محرك الدوار مما تسبب في اصطدام الدوار؛
(2) التشغيل غير السليم مع زيادة مفرطة في تدفق الحمل؛
(3) انحباس الغاز أو اهتزاز النظام؛
(4) فشل المحمل؛
(5) خدمة ممتدة تتجاوز العمر التشغيلي.

إجراءات استكشاف الأخطاء وإصلاحها:
(1) قم بإزالة الدوار واستبداله، واكشط أي خدوش أو انبعاجات على الدوار؛
(2) قم بتركيب جهاز للحد من التدفق في اتجاه مجرى مقياس التدفق؛
(3) فحص النظام والقضاء على الاهتزازات؛
(4) استبدل المحمل، وتحقق مما إذا كان المرشح موثوقًا به، وقلل من تآكل المحمل؛
(5) استبدل مقياس التدفق بمقياس جديد.

5. تسرب مقياس التدفق

الأسباب:
(1) يتجاوز ضغط التشغيل الحد المحدد، مما يتسبب في تشوه الغلاف وتسربه؛
(2) تقادم الأختام المطاطية؛
(3) فشل الختم الميكانيكي.

إجراءات استكشاف الأخطاء وإصلاحها:
(1) تحقق من سلامة مقياس ضغط النظام، وخفض الضغط أو استبدل المقياس للحفاظ على الضغط ضمن الحدود المقدرة؛ استبدل/أصلح الهياكل المشوهة بشدة؛
(2) استبدل جميع الأختام المتدهورة؛
(3) تجديد المكونات الميكانيكية البالية أو الأجزاء المطاطية.

6. حركة إبرة غير مستقرة (مؤشر التصاق/غير منتظم)

سبب:
وصلات مفكوكة أو متصلبة في آلية تشغيل المؤشر.

إجراءات استكشاف الأخطاء وإصلاحها:
قم بتأمين جميع الوصلات وتزييت الأجزاء المتحركة.
