مقياس تدفق الموجات فوق الصوتية للأنابيب المملوءة جزئيًا

مقياس تدفق الموجات فوق الصوتية للأنابيب المملوءة جزئيًا

Related Products

مقياس تدفق القناة المفتوحة بالموجات فوق الصوتية دوبلر هو جهاز يستخدم لقياس معدل تدفق الأنابيب أو القنوات المملوءة جزئيًا.

مبدأ عمل مقياس التدفق بالموجات فوق الصوتية للأنابيب المملوءة جزئيًا من سلسلة SLH-OP

إن قياس تحول دوبلر الناتج عن انعكاس شعاع الموجات فوق الصوتية عن المواد العاكسة، مثل الجسيمات الصلبة أو فقاعات الهواء المحبوسة في السائل المتدفق، أو اضطراب السائل نفسه، يسمح بحساب سرعة التدفق. من خلال الاستفادة من سرعة الصوت عبر الهواء، يمكن تحديد المسافة من المستشعر إلى مستوى السائل. يمكن بعد ذلك حساب التدفق عبر القناة بناءً على قياس المستوى؛ مع إدخال المستخدم لخصائص القناة. يحسب معدل التدفق بناءً على متوسط سرعة التدفق وعمق الماء ودرجة حرارة الماء. يمكن للجهاز أيضًا عرض معدل التدفق المقطعي.

يتم قياس درجة حرارة الماء باستخدام مسبار درجة الحرارة، والذي يتم وضعه أعلى الجهاز ويجب غمره في الماء لمدة زمنية معينة ليعكس درجة حرارة الماء الفعلية. يتم ذلك لمعايرة سرعة الموجات فوق الصوتية في الماء وتصحيح قيم مستوى الماء التي يقيسها مستشعر الضغط. يتم قياس عمق الماء باستخدام مستشعر ضغط عالي الدقة يتم وضعه في الجزء السفلي من الجهاز، مع وجود جزء الاستشعار على اتصال مباشر بالماء.

مزايا مقياس التدفق بالموجات فوق الصوتية للأنابيب المملوءة جزئيًا من سلسلة SLH-OP

  • لا خسارة في الرأس، ولا حاجة لبناء قنوات أو سدود.
  • لا حاجة لمعايرة العلاقة بين مستوى تدفق المياه، ومناسبة بشكل خاص للقنوات ذات التدفق البطيء حيث لا يمكن استخدام طريقة مستوى المياه؛ لا حاجة للبناء الهندسي، ولا تكاليف هندسية، والتركيب السريع والسهل دون الحاجة إلى انقطاع التدفق.

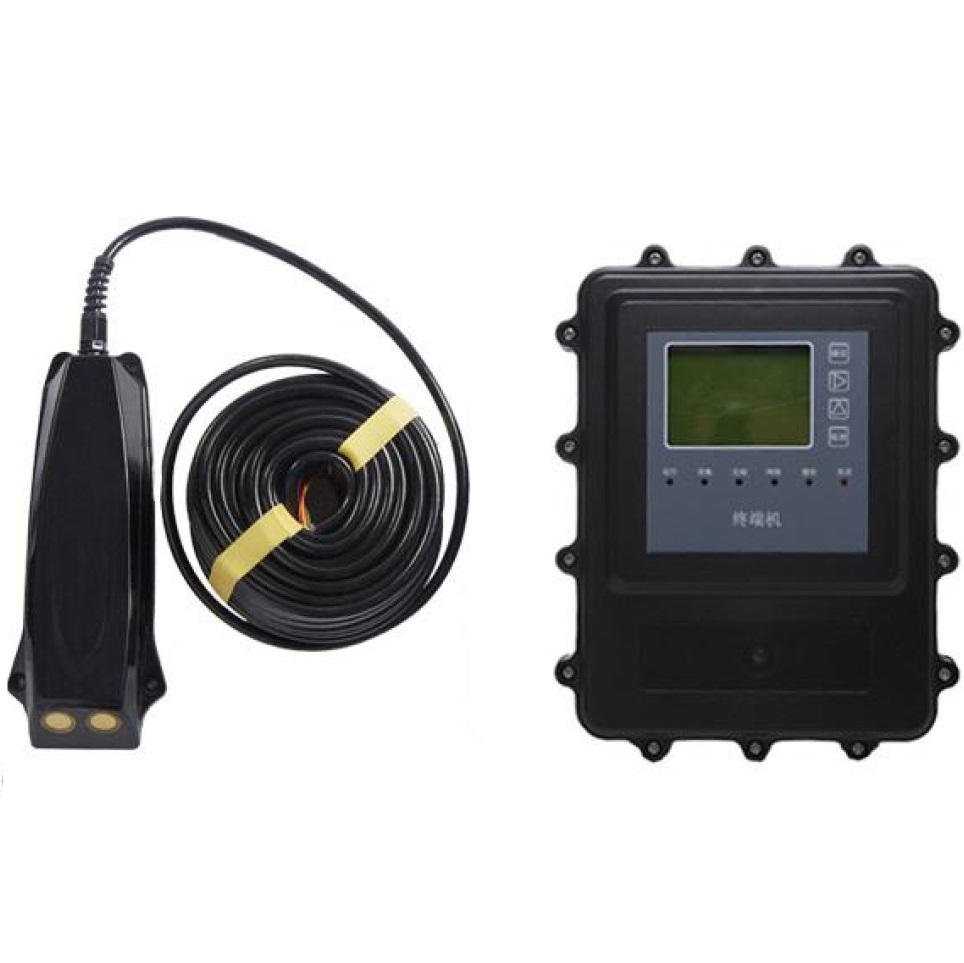

  • يتم تثبيت مجس الجهاز مباشرة على حامل قابل للإزالة وبسيط مثبت على جدار القناة، ومتصل بمحطة التحكم من خلال كابل اتصال.
  • استهلاك منخفض للطاقة، ويمكن العمل بشكل مستمر في الميدان دون الحاجة إلى مصدر طاقة خارجي.
  • يأتي طرف التحكم مزودًا ببطارية صغيرة مدمجة يمكنها العمل بشكل مستمر لمدة شهرين، ويمكنها الاستمرار في العمل بعد شحن البطارية الاحتياطية أو استبدالها. كما يمكن توصيله ببطارية كبيرة أو كهرباء منزلية.
  • العرض والتخزين في الموقع، مع سعة تخزين تصل إلى ستة أشهر. يتم عرض آخر البيانات المقاسة تلقائيًا في الموقع، ويمكن الاستعلام عن البيانات التاريخية من خلال أزرار التحكم في العرض على الجهاز. يمكن تخزين البيانات من القياسات التي يتم إجراؤها كل 10 دقائق لمدة ستة أشهر.


المواصفات الفنية

Velocity

Range

21 mm/s~5000 mm/s

Accuracy

± 1% of measured velocity

Resolution Ratio

1 mm/s

Temperature

Operation Temperature

0 °C~ 60°C

Resolution

0.2 °C

Level

Range

0~10m

Resolution

1 mm

Accuracy

± 0.5 % of measured level

Flow Rate

Accuracy

± 2 % of measured flow

Power supply

12V DC or 220V AC

Communication

RS 232,RS485 ,4-20mA

Protocol

MODBUS

Data Storage

Data is collected every 10 minutes and can store data for over 6 months. Even in the event of a power outage, this data will not be lost for a long time.

Operation Temperature

0 °C~ 60°C

Housing Material

PC or PVC plastic

Protection Level

IP68

Reliable

MTBF25000h

Size

230×90×37 mm (probe) and 257×179×70 mm (terminal).

Standard communication cable length is 10m, extendable up to 1000m.

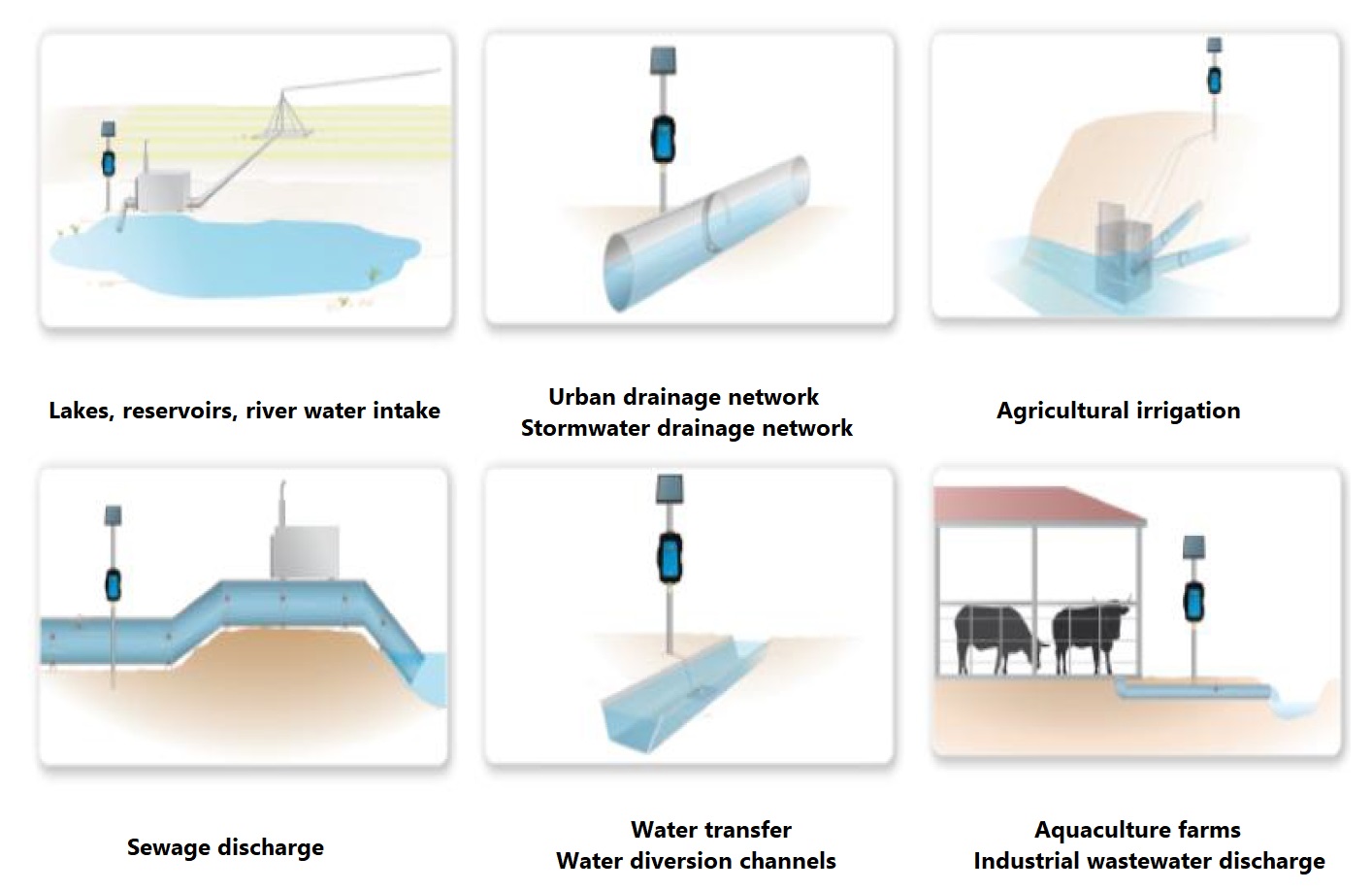

التطبيقات

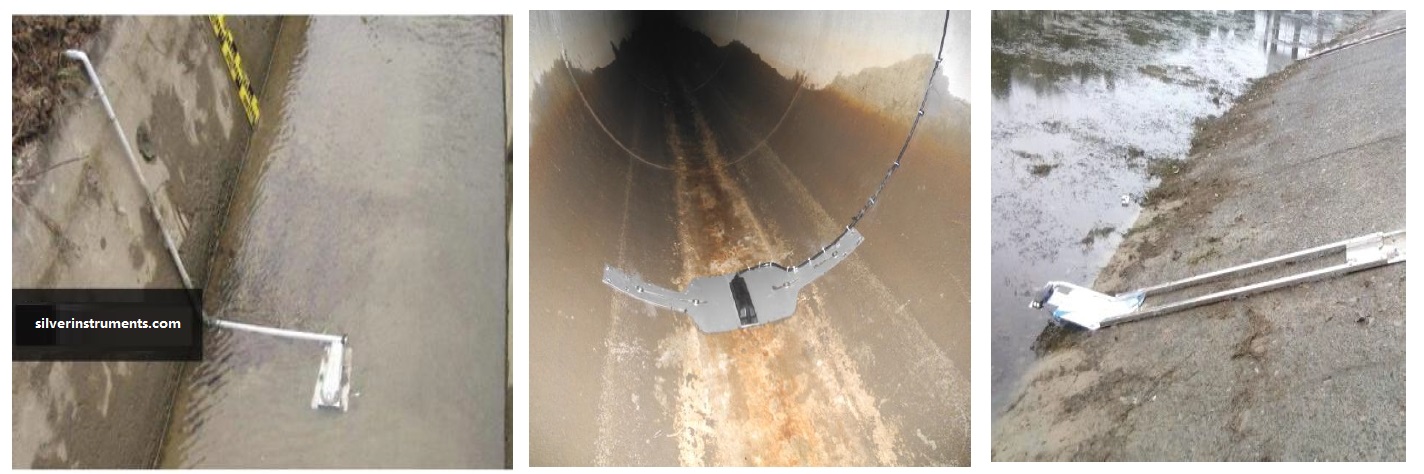

صور الموقع
