كيف تقيس تدفق الهواء المنخفض؟

تواجه شركة Silver Automation Instruments باستمرار طلبات لقياس تدفقات هواء منخفضة للغاية، تصل أحيانًا إلى 0.02 سنتيمتر مكعب قياسي في الدقيقة. ويمثل قياس هذه المعدلات الدقيقة تحديات كبيرة نظرًا لقيود تقنيات قياس التدفق التقليدية.

لماذا نحتاج إلى قياس تدفق الهواء المنخفض؟

يُعد قياس تدفق الهواء المنخفض أمرًا بالغ الأهمية في مختلف الصناعات، بدءًا من ضمان الأداء الأمثل لأنظمة التدفئة والتهوية وتكييف الهواء، ووصولًا إلى قياس تدفق الهواء المنخفض للكشف عن التسربات، ووصولًا إلى الحفاظ على ظروف دقيقة في بيئات المختبرات. ولكن ما أهمية ذلك، وما الذي يجعله صعبًا؟ دعونا نتعمق في التفاصيل.

التحديات في قياس تدفق الهواء المنخفض

قياس تدفق الهواء المنخفض ليس بالأمر السهل. غالبًا ما تواجه عدادات التدفق التقليدية صعوبة في قياس معدلات التدفق المنخفضة نظرًا لمحدودية حساسيتها، فمثلًا، لا يقيس مقياس تدفق التوربينات سوى تدفق هواء بحد أدنى 2 متر مكعب/ساعة، بينما لا يقيس مقياس تدفق المساحة المتغيرة ، أو ما يُسمى بأجهزة قياس التدفق الدوارة، سوى تدفق هواء منخفض بحد أدنى 50 لترًا/ساعة. كما أن عوامل مثل الاضطراب، وانخفاض الضغط، ودقة المستشعر قد تزيد من تعقيد القياسات.

من التحديات الأخرى معايرة الهواء منخفض التدفق، إذ تُعد مرافق معايرة أجهزة قياس تدفق الهواء منخفض التدفق نادرة نسبيًا. قد يُشكل هذا الندرة تحديات للصناعات والمختبرات التي تتطلب قياسات دقيقة لمعدلات تدفق الهواء المنخفضة. قد يؤدي قلة الوصول إلى خدمات المعايرة المتخصصة إلى زيادة التكاليف وإطالة فترات التنفيذ، مما قد يؤثر على دقة وموثوقية التطبيقات الحيوية.

بالإضافة إلى ذلك، غالبًا ما يكون تدفق الهواء المنخفض مصحوبًا بتغيرات ضغط ضئيلة، مما يجعل من الصعب على الأجهزة التقليدية اكتشاف ذلك وقياسه بدقة.

مقاييس تدفق الكتلة الحرارية الدقيقة: الحل الأمثل

يُعدّ مقياس تدفق الكتلة الحرارية من أكثر الأدوات فعالية لقياس تدفق الهواء المنخفض، والذي يُوصي به موقع silverinstruments.com. يعمل هذا الجهاز الصغير لقياس تدفق الهواء على مبدأ انتقال الحرارة، مما يجعله شديد الحساسية لمعدلات التدفق المنخفضة.

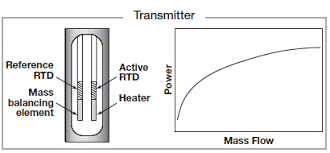

كيف يعمل مقياس تدفق الهواء الصغير

تستخدم عدادات تدفق الكتلة الحرارية مستشعرًا مُسخّنًا ومستشعرًا لدرجة الحرارة. عند مرور الهواء عبر المستشعر المُسخّن، يحمل الحرارة بعيدًا، مما يُسبب فرقًا في درجة الحرارة بين المستشعرين. يحسب المقياس معدل تدفق الهواء بناءً على كمية الحرارة المفقودة، والتي تتناسب طرديًا مع معدل تدفق كتلة الهواء.

مزايا أجهزة قياس تدفق الكتلة الحرارية لقياس تدفق الهواء المنخفض

1. مستشعر تدفق الهواء عالي الحساسية : تتميز مستشعرات تدفق الهواء هذه بقدرتها على اكتشاف معدلات تدفق الهواء المنخفضة للغاية، والتي غالبًا ما تصل إلى 0.02 مل/دقيقة، وهي مثالية لتحديد تسربات الهواء البسيطة أو استخدام المختبر.
2. لا يوجد أجزاء متحركة : مع عدم وجود مكونات ميكانيكية لمستشعر الهواء منخفض التدفق، فهي أقل عرضة للتآكل والتلف، مما يضمن الموثوقية على المدى الطويل.
3. نطاق واسع : يمكنهم قياس معدلات التدفق المنخفضة والعالية، ويمكن أن تصل نسبة التخفيض إلى 100:1، على سبيل المثال، يمكن لمستشعر تدفق الهواء الصغير لدينا قياس نطاق تدفق الهواء المنخفض 0.03 ~ 3 sccm، مما يجعلها متعددة الاستخدامات لتطبيقات مختلفة.
4. انخفاض الضغط : تعمل مقاييس التدفق الحراري على تقليل فقدان الضغط، وهو أمر بالغ الأهمية في سيناريوهات التدفق المنخفض لقياس تدفق الهواء المنخفض.
5. قياس تدفق الكتلة المباشر : تقيس أجهزة قياس تدفق الهواء الدقيقة هذه تدفق الكتلة مباشرةً، مما يلغي الحاجة إلى تعويض إضافي لدرجة الحرارة أو الضغط

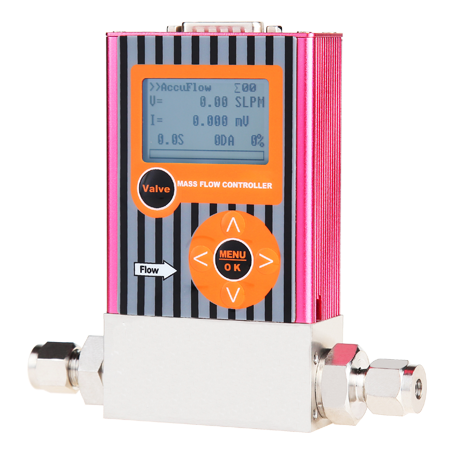

المعايير الفنية الرئيسية لمقياس تدفق الهواء المنخفض

- نطاق التدفق: يقيس عادة من 0.02 مل/دقيقة إلى 3000 SLM، اعتمادًا على الطراز.
- الدقة: توفر دقة عالية، غالبًا في حدود ±1% من القراءة.
- وقت الاستجابة: أوقات استجابة سريعة، ويمكن أن تصل إلى أفضل وقت استجابة يصل إلى 0.2 ثانية
- خيارات الإخراج: مقياس تدفق الهواء الرقمي لا يشبه أجهزة قياس التدفق التقليدية، حيث يمكنه توفير مخرجات تناظرية (4-20 مللي أمبير) أو رقمية (MODBUS RTU) للتكامل السهل مع أنظمة التحكم.

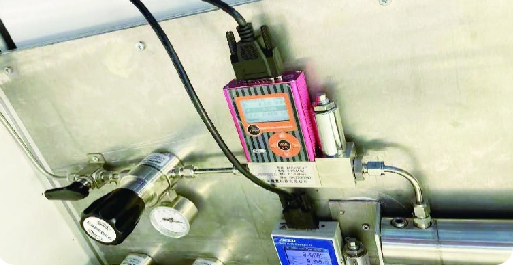

نصائح التركيب لقياس تدفق الهواء الصغير

إضافة فلتر: يجب تنقية الهواء، وتجنب الغبار والسوائل والزيوت. رُكّب فلتر عند الحاجة.

استخدام الغازات المسببة للتآكل: المواد المستخدمة في قناة مقياس التدفق هي: SUS 316L (00Cr17Ni14Mo2)، SUS 417J1 (00Cr30Mo2)، مطاط الفلور، ومواد أخرى مقاومة للتآكل. يمكن استخدامها للتحكم في التآكل العام عند استخدام المستخدمين الآخرين للغازات المسببة للتآكل وغاز المذيبات العضوية، بشرط خلو نظام المستخدم من الصودا، وانخفاض التسريب، والدقة، والاستخدام الجيد. يجب ذكر ذلك عند الطلب. في حالة الغازات المسببة للتآكل الخاصة، يجب تغيير جميع مواد الختم وفقًا لذلك.

موضع التثبيت

من الأفضل تثبيت وحدة التحكم في تدفق الهواء الصغيرة للحفاظ على مستوى سطح التثبيت، ولكنها ليست حساسة بشكل خاص للموقع، ويمكن تثبيتها في أي موضع، إذا تم العثور على إزاحة الصفر عند التثبيت في وضع غير أفقي، فيمكنك ضبط نقطة الصفر بعد العمل.

معايرة وتحويل الغازات المختلفة عند معدل تدفق منخفض

عادةً ما يُعاير مقياس التدفق باستخدام النيتروجين (N2). في حال الحاجة إلى معايرة غاز آخر، يُرجى طلب ذلك من البائع عند الطلب. عند معايرة مقياس التدفق الدقيق باستخدام النيتروجين، يُمكن تحويل غازات أخرى باستخدام مُعامل التحويل المُوضح في الملحق.

خاتمة

يُعد قياس تدفق الهواء المنخفض مهمةً بالغة الأهمية، وإن كانت صعبة. تُوفر عدادات تدفق الكتلة الحرارية، بحساسيتها وموثوقيتها وسهولة تركيبها، حلاً مثاليًا. سواءً لأنظمة التدفئة والتهوية وتكييف الهواء، أو الأجهزة الطبية، أو للكشف عن تسرب الهواء، تضمن هذه العدادات الصغيرة قياسًا دقيقًا وفعالًا لتدفق الهواء المنخفض، مما يجعلها لا غنى عنها في التطبيقات الحديثة.
