ما هو مقياس تدفق الكتلة للهواء وما هي تكلفته؟

في العمليات الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء وإدارة الهواء المضغوط، من الضروري معرفة كمية الهواء المستخدمة والاحتياجات اللازمة، وذلك لإيجاد أجهزة قياس تدفق مناسبة للكشف عن تدفق الهواء بدقة. يوفر مستشعر قياس تدفق الهواء الكتلي قراءات دقيقة بغض النظر عن تغيرات درجة الحرارة أو الضغط. وهذا يجعله جهازًا مهمًا للمباني أو المصانع الحديثة التي تسعى إلى ترشيد استهلاك الطاقة وزيادة كفاءة عملياتها.

لماذا نحتاج إلى مقياس تدفق كتلة الهواء؟

يدرك عدد متزايد من الشركات والمصانع حول العالم أهمية قياس تدفق الهواء بدقة. فبدون قياس ومراقبة تدفق الهواء بشكل صحيح، ستواجه العديد من المصانع مشاكل عديدة، مثل هدر الطاقة، وضعف كفاءة عمليات الإنتاج، وصعوبة اكتشاف التسريبات في أنظمة الهواء المضغوط. تتيح عدادات تدفق الهواء لمهندسي الأجهزة مراقبة الوضع آنيًا، مما يساعد المصانع على خفض التكاليف بنسبة تصل إلى 30% من خلال اكتشاف التسريبات وتحسين أداء النظام.
يوفر لك مقياس تدفق كتلة الهواء الرقمي بيانات آنية تساعدك على التخطيط للصيانة. ويمكن لمهندسي الأجهزة اكتشاف المشاكل قبل أن تتحول إلى أعطال مكلفة من خلال مراقبة أنماط التدفق. كما يتطلب الامتثال للوائح التنظيمية في مجالات مثل الصناعات الدوائية، وتصنيع الأغذية، وتصنيع أشباه الموصلات، إثباتًا كتابيًا لمعدلات تدفق الهواء، ولذلك تُعد مستشعرات تدفق الهواء هذه بالغة الأهمية لضمان الجودة.

كيف يعمل مقياس تدفق الكتلة؟

يُعدّ مقياس تدفق الكتلة الحرارية للهواء الطريقة الأكثر شيوعًا لقياس الهواء. يعمل هذا الجهاز عن طريق نقل الحرارة من مكان إلى آخر. يحتوي المستشعر على عنصرين لقياس درجة الحرارة: أحدهما ساخن والآخر غير ساخن. يفقد العنصر الساخن الحرارة عند مرور الهواء عبره، مما يجعل المستشعرين يقرأان درجات حرارة مختلفة. ترتبط كمية الحرارة المفقودة ارتباطًا مباشرًا بمعدل تدفق كتلة الهواء.
يتميز مبدأ عمل مقياس تدفق الهواء بالتشتت الحراري بالعديد من المزايا: فهو يقيس تدفق الكتلة مباشرةً دون الحاجة إلى تعويض الضغط ودرجة الحرارة، ويتميز بدقة عالية على نطاق واسع من معدلات التدفق، ويعمل بكفاءة حتى في ظل ضغط الهواء المنخفض. يعمل مقياس تدفق الكتلة الحراري للهواء المضغوط على المبدأ نفسه، ويعطي قراءات دقيقة في قياسات الهواء المضغوط عالي الضغط.

أين يمكن استخدام مقياس تدفق الكتلة للهواء والهواء المضغوط؟

تستخدم العديد من الصناعات مقياس تدفق الكتلة للهواء المضغوط . تساعد أجهزة قياس الهواء هذه المصانع على تحديد جودة الهواء المضغوط وشبكات توزيعه بوضوح، وتحديد الأماكن التي يُستخدم فيها الهواء أو طاقة الهواء المضغوط دون تصريح أو حيث لا تُستخدم بكفاءة. في صناعة أشباه الموصلات، يُعدّ القياس الدقيق لتدفق الهواء والتحكم فيه أمرًا بالغ الأهمية للحفاظ على جودة المنتجات أثناء معالجة الرقاقات.
يعد قياس تدفق كتلة الهواء مفيدًا جدًا لأنظمة التدفئة والتهوية وتكييف الهواء لأنه يساعد مديري المباني على تحسين كمية الهواء النقي الذي يدخل والحفاظ على جودة الهواء داخل المبنى وفقًا للمعايير.
تحتاج مصانع المعالجة الكيميائية إلى بيانات دقيقة لقياس تدفق الهواء للتحكم في الاحتراق والتأكد من دقة نسبة الوقود إلى الهواء، مما يزيد الكفاءة ويقلل الانبعاثات وهدر الطاقة. وتُعدّ قياسات تدفق الهواء المعتمدة ضرورية في غرف الصناعات الدوائية النظيفة لضمان توافق البيئات المصنفة مع معايير ممارسات التصنيع الجيدة (GMP).

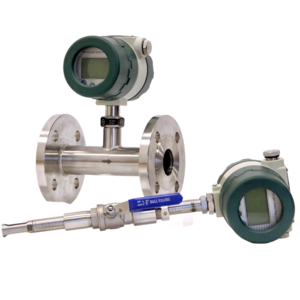

التفاصيل الفنية لاستخدام مقياس تدفق الكتلة الحرارية للهواء

عند شراء مقياس تدفق كتلة هواء جديد، من المهم معرفة المواصفات الفنية. تستطيع معظم مقاييس تدفق الكتلة الحرارية الحديثة قياس معدلات تدفق منخفضة تتراوح من 0 إلى 10 سم مكعب قياسي إلى 0 إلى 10,000 سم مكعب قياسي في الدقيقة، بدقة ±1% من القراءة بالإضافة إلى ±0.5% من المقياس الكامل. يتيح مبدأ القياس اكتشاف التدفق في ضغط منخفض جدًا.
يعمل مقياس تدفق الكتلة الحرارية للهواء عادةً في نطاق درجات حرارة تتراوح بين -40 درجة مئوية و300 درجة مئوية، ويمكن أن تتراوح قيم الضغط من ظروف الفراغ إلى 500 رطل/بوصة مربعة لاستخدامات معينة. عادةً ما يكون زمن الاستجابة أقل من ثانية واحدة، مما يتيح لمهندسي الأجهزة التحكم في العمليات آنيًا. تشمل المخرجات الرقمية وحدة التحكم عن بُعد MODBUS RTU ووحدة التحكم في التدفق HART؛ كما تحتوي على إشارات تناظرية بقدرة 4-20 مللي أمبير ، ومخرجات نبضية. تُسهّل هذه المخرجات الاتصال بأنظمة SCADA وDCS وPLC ومنصات إدارة المباني.

تكنولوجيا تدفق أخرى لقياس تدفق كتلة الهواء

هناك عدد قليل من الخيارات الأخرى، ولكن التكنولوجيا الحرارية هي الأكثر شعبية.

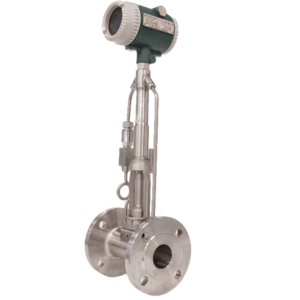

مقياس تدفق الدوامة لقياس تدفق كتلة الهواء

يمكن لأجهزة قياس تدفق الدوامة قياس تدفق الهواء أو تدفق كتلة الهواء المضغوط، ولكنها تحتاج إلى أجهزة استشعار خارجية للضغط ودرجة الحرارة لحساب مقياس تدفق كتلة الهواء، كما أنها تحتاج إلى ظروف تدفق مستقرة وعتبات سرعة دنيا، وهي غير مناسبة للهواء منخفض الضغط والتدفق المنخفض.

أجهزة قياس تدفق الهواء باستخدام الأنابيب المعدنية

أجهزة قياس التدفق ذات الأنابيب المعدنية (أجهزة قياس التدفق متغيرة المساحة) هي تقنية تدفق قديمة وكلاسيكية تتطلب ظروفًا مستقرة نسبيًا لدرجة حرارة وضغط الهواء لتقديم قراءات دقيقة لتدفق الكتلة. تتميز هذه الأجهزة بسهولة استخدامها ورخص ثمنها، ولكن عند تصنيعها، تكون قيم درجة الحرارة والضغط ثابتة. إذا تغيرت درجة حرارة وضغط الهواء أو الهواء المضغوط أثناء الاستخدام الفعلي، فلن تكون القيم المقاسة دقيقة للغاية.

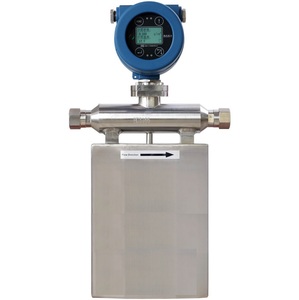

مقياس تدفق كتلة الهواء كوريوليس للهواء

تُعد مقاييس تدفق كوريوليس الأكثر دقةً في السوق، بدقة ±0.5% من قراءة الغاز والهواء. تقيس هذه المقاييس تدفق الكتلة الحقيقي بدقة عالية. إلا أن تكلفتها الأولية المرتفعة تجعلها باهظة الثمن لمعظم استخدامات قياس الهواء. تُستخدم عادةً فقط للتحكم في العمليات الحرجة، حيث تكون تكلفة الدقة مُجدية. لكنها غير مناسبة لقياس ضغط الهواء المنخفض.

المنتجات ذات الصلة

Thermal mass Flow meter for air	Vortex Flow meter for air
Rotameter for air	Coriolis Flow meter for air

سعر جهاز قياس تدفق الكتلة للهواء: يبدأ سعر جهاز قياس تدفق الكتلة للهواء من 800 دولار

تؤثر الميزانية بشكل كبير على الاختيار. يختلف سعر مقياس تدفق الهواء الكتلي اختلافًا كبيرًا باختلاف المواصفات. على سبيل المثال، يبلغ سعر المستشعرات الحرارية الأساسية حوالي 800 دولار أمريكي. عادةً ما يتراوح سعر مقياس تدفق الهواء الكتلي البديل الجيد المزود بمخرج رقمي أساسي ونطاق تدفق قياسي بين 800 و900 دولار أمريكي. هذا يجعله في متناول الشركات الصغيرة والمتوسطة.
يرتفع سعر مقياس تدفق الهواء الكتلي مع إضافة ميزات جديدة، مثل متطلبات درجات الحرارة العالية (مثل 300 درجة مئوية)، وتصنيفات الضغط الأعلى، مثل 200 أو 400 رطل/بوصة مربعة، وبروتوكولات هارت، أو احتياجات مواد مختلفة لمستشعر التدفق. لكن استثمار المال في أداة موثوقة يُؤتي ثماره من خلال انخفاض تكاليف الطاقة وتحسين التحكم في العمليات، مما يُحقق غالبًا عائدًا على الاستثمار في تطبيقات الهواء المضغوط.

الأسئلة الشائعة

س: ما نوع الصيانة التي يحتاجها مقياس تدفق الكتلة الحرارية؟

ج: تحتاج أجهزة الاستشعار فقط إلى التنظيف والتحقق من قراءات الصفر والنطاق من وقت لآخر للحفاظ على دقتها.

س: ما الذي أحتاج إلى معرفته لاختيار مقياس تدفق كتلة الهواء المناسب؟

ج: لاختيار مستشعر تدفق الهواء الكتلي المناسب، يجب عليك تقديم بعض المعلومات المهمة: نطاق التدفق المتوقع (الحد الأدنى والأقصى)، وقطر الأنبوب، وضغط التشغيل، ودرجة حرارة التشغيل، وما إذا كان الهواء نقيًا أم يحتوي على جزيئات (مثل هواء العادم أو هواء القنوات )، ومستوى الدقة المطلوب، ونوع إشارة الإخراج المُفضل (تناظري أو رقمي). كما يُرجى إعلامنا إذا كنت بحاجة إلى شاشة عرض محلية، ومتطلبات مقاومة الانفجار، وكيفية تركيبها (بالتركيب الداخلي أو المباشر).

س: هل من الممكن استخدام مقياس تدفق الكتلة لقياس الهواء عند درجات الحرارة العالية؟

ج: نعم، تستطيع عدادات تدفق الكتلة الحرارية الخاصة قياس الهواء عند درجات حرارة عالية. عادةً ما تتحمل الطرز القياسية درجات حرارة تصل إلى 80 درجة مئوية، بينما تتحمل الطرز عالية الحرارة درجات حرارة تصل إلى 300 درجة مئوية. إلا أن سعر عداد تدفق الكتلة للهواء يتأثر بشكل كبير بقدرته على العمل في درجات حرارة عالية. تأكد دائمًا من متطلبات درجة الحرارة قبل تقديم الطلب، لأن استخدام عداد قياسي خارج درجة حرارته المقدرة سيؤدي إلى تلف المستشعر وإبطال الضمان.

س: كم تكلفة جهاز قياس تدفق كتلة الهواء؟

ج: يختلف سعر جهاز قياس تدفق كتلة الهواء اختلافًا كبيرًا باختلاف ميزاته ومواصفاته. للاستخدامات الأساسية، تتراوح تكلفة أجهزة قياس تدفق الكتلة الحرارية الأساسية بين 700 و800 دولار أمريكي. أما بالنسبة للهواء، فتتراوح تكلفة أجهزة قياس تدفق الكتلة الرقمية متوسطة المدى ذات الميزات القياسية عادةً بين 800 و1500 دولار أمريكي. أما الطرازات عالية الأداء، فيمكن أن تتراوح تكلفتها بين 1500 و5000 دولار أمريكي، وتتميز بنطاقات درجات حرارة أوسع ودقة أعلى وبروتوكولات اتصال أكثر تطورًا.

س: هل هناك أي أجهزة قياس تدفق كتلة الهواء تكلف أقل من 100 دولار؟

ج: يصعب العثور على مستشعرات تدفق الهواء الكتلي الصناعية الأصلية التي يقل سعرها عن 100 دولار أمريكي، ولا يُنصح بها للاستخدام المهني. قد تجد مقاييس دوارة بلاستيكية بسيطة أو مؤشرات تدفق ميكانيكية بسيطة بهذا السعر، لكنها ليست بنفس دقة وموثوقية وغنى ميزات مقاييس تدفق الكتلة الحقيقية. من المستحيل تصنيع المستشعرات والإلكترونيات والمعايرة المعقدة اللازمة لقياس دقيق لتدفق الكتلة بتكلفة منخفضة كهذه مع الحفاظ على معايير الجودة. إذا كنت ترغب في مقياس تدفق كتلة حراري يعمل بكفاءة، فعليك أن تكون مستعدًا لإنفاق ما لا يقل عن 800 إلى 1500 دولار أمريكي. غالبًا ما يعني شراء بدائل رخيصة جدًا الحصول على قياسات خاطئة، وتعطل الأجهزة بشكل متكرر، ودفع مبالغ أكبر على المدى الطويل لاستبدالها.
