ما هو مقياس سرعة التدفق؟


مقياس سرعة التدفق هو جهاز يحسب حجم السائل (سواءً كان سائلاً أو غازاً، مثل مقياس تدفق الغاز الطبيعي ، أو مقياس تدفق الهواء، أو مقياس تدفق النيتروجين) المار عبر أنبوب، وذلك بقياس متوسط سرعة السائل أولاً. يعتمد مبدأ تشغيله الأساسي على معادلة التدفق الأساسية:

س=ف⋅أ

أين:

· Q هو معدل التدفق الحجمي
· v هي متوسط سرعة التدفق عبر المقطع العرضي للأنبوب
· A هي مساحة المقطع العرضي للأنبوب

من خلال قياس السرعة (v) بدقة ومعرفة مساحة الأنبوب (A)، يُمكن تحديد معدل التدفق الحجمي (Q) بدقة. وقد تطورت هذه التقنية بسرعة، مما أدى إلى ظهور أنواع مختلفة من أجهزة قياس السرعة. فيما يلي أكثر أجهزة قياس سرعة التدفق شيوعًا وتمثيلًا للاستخدام في الصناعة اليوم.

مقياس تدفق التوربينات

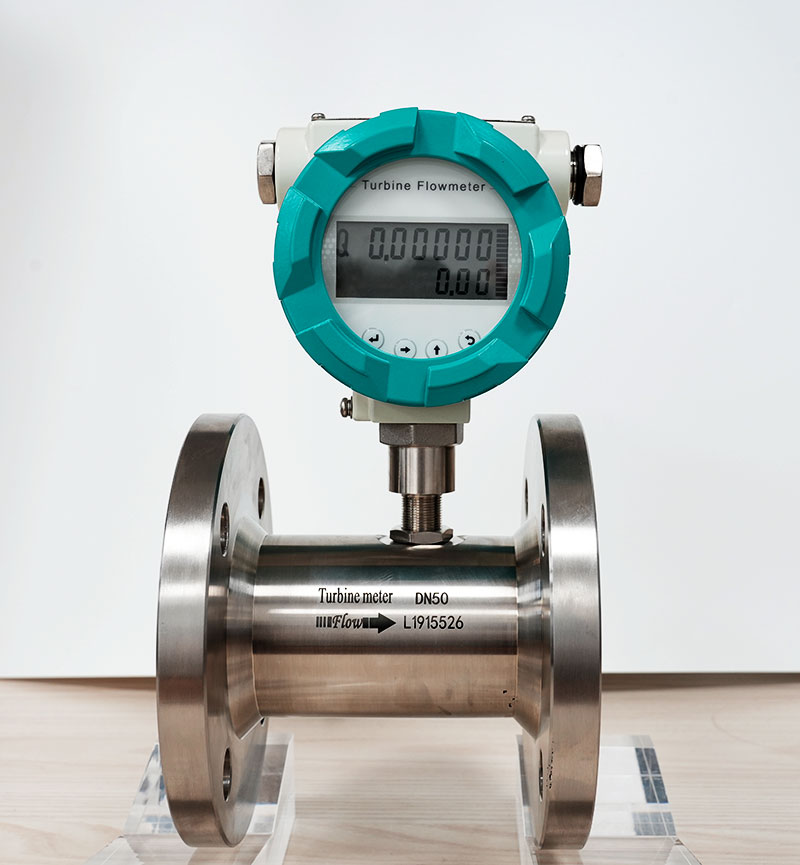

turbine flowmeters for low viscosity liquids and gases
يُعدّ مقياس تدفق التوربينات من أكثر أجهزة قياس السرعة شيوعًا. ويتمثل مُكوّنه الرئيسي في دوار التوربين الذي يُوضع في مسار السائل.

مبدأ العمل: أثناء تدفق السائل عبر الأنبوب، يصطدم بشفرات التوربين، مما يؤدي إلى دوران الدوار. تتناسب سرعة دوران الدوار طرديًا مع سرعة السائل. بقياس عدد دورات الدوار في الدقيقة (RPM)، يحسب العداد سرعة السائل، وبالتالي معدل التدفق الحجمي.

المزايا والتطبيقات التقنية:

· دقة قياس عالية: توفر نتائج دقيقة للغاية وقابلة للتكرار.
· نسبة الانحدار الواسعة: تحافظ على الدقة على مدى مجموعة واسعة من معدلات التدفق.
· خطية ممتازة: العلاقة بين التدفق والإخراج خطية باستمرار.
· مخرجات صديقة للتقنيات الرقمية: تولد مخرجات نبضية يمكن معالجتها بسهولة بواسطة الإلكترونيات الرقمية.

يتم استخدامه على نطاق واسع لقياس مختلف السوائل منخفضة اللزوجة (مثل الماء والوقود) والغازات.

مزيد من المعلومات حول قياس تدفق الوقود باستخدام مقياس تدفق السائل التوربيني. مقياس تدفق وقود الديزل التوربيني الرقمي.

نطاق السرعة النموذجي:

· مقياس تدفق التوربينات السائلة: حوالي 0.5 إلى 10 م/ثانية (1.5 إلى 33 قدمًا/ثانية)
مزيد من المعلومات التقنية حول مقياس تدفق توربينات الغاز من موقع silverinstruments.com. مقياس تدفق توربينات الغاز من SGW.

· مقياس تدفق توربينات الغاز حوالي 5 إلى 100 متر/ثانية (15 إلى 330 قدمًا/ثانية)
لمزيد من المعلومات التقنية حول مقياس تدفق التوربينات السائلة من سلسلة SLW، تفضل بزيارة موقع silverinstruments.com.

مقياس تدفق الدوامة

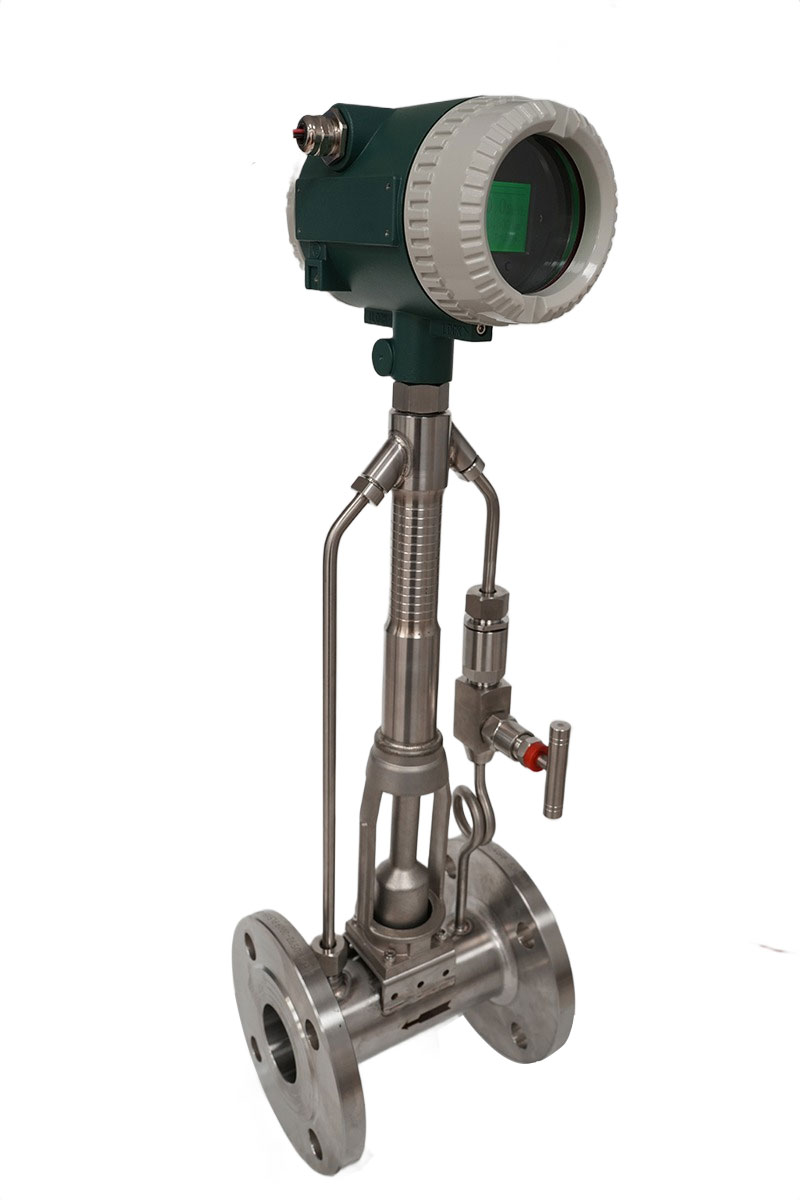

Vortex Flow Meters
يعمل مقياس تدفق الدوامة على مبدأ "تأثير شارع دوامة فون كارمان"، وهو مبدأ في ديناميكا الموائع. ويحقق ذلك بوضع عائق غير انسيابي، يُعرف باسم "جسم الجرف" أو "قضيب الرفع"، في مسار التدفق.

مبدأ العمل: عندما يمر السائل عبر الجسم المنحدر، ينفصل ويُشكّل نمطًا متكررًا من الدوامات المتناوبة باتجاه مجرى النهر. ضمن نطاق مُحدد لمعدلات التدفق، يتناسب تردد تساقط هذه الدوامات طرديًا مع سرعة السائل. يرصد مُستشعر تردد تساقط الدوامات هذا لحساب معدل التدفق.

المزايا والتطبيقات التقنية:

· نطاق قياس واسع: مناسب لمجموعة واسعة من معدلات التدفق.
· دقة قياس عالية: توفر قياسات مستقرة ودقيقة.
· التوافق مع السوائل المتعددة: يمكنه قياس السوائل والغازات والبخار.
· فقدان الضغط الدائم المنخفض: تأثير ضئيل على استهلاك الطاقة في النظام.

الحدود التقنية: تركز الأبحاث الجارية على تحسين هندسة جسم الجرف لتوليد شارع دوامي أكثر استقرارًا وانتظامًا، مما يعزز دقة العداد وموثوقيته.

نطاق السرعة النموذجي:

· السوائل: حوالي 0.3 إلى 10 م/ثانية (1 إلى 33 قدم/ثانية)
· الغازات/البخار: حوالي 3 إلى 80 مترًا في الثانية (10 إلى 260 قدمًا في الثانية)

مقياس التدفق الكهرومغناطيسي (مقياس المغناطيسية)

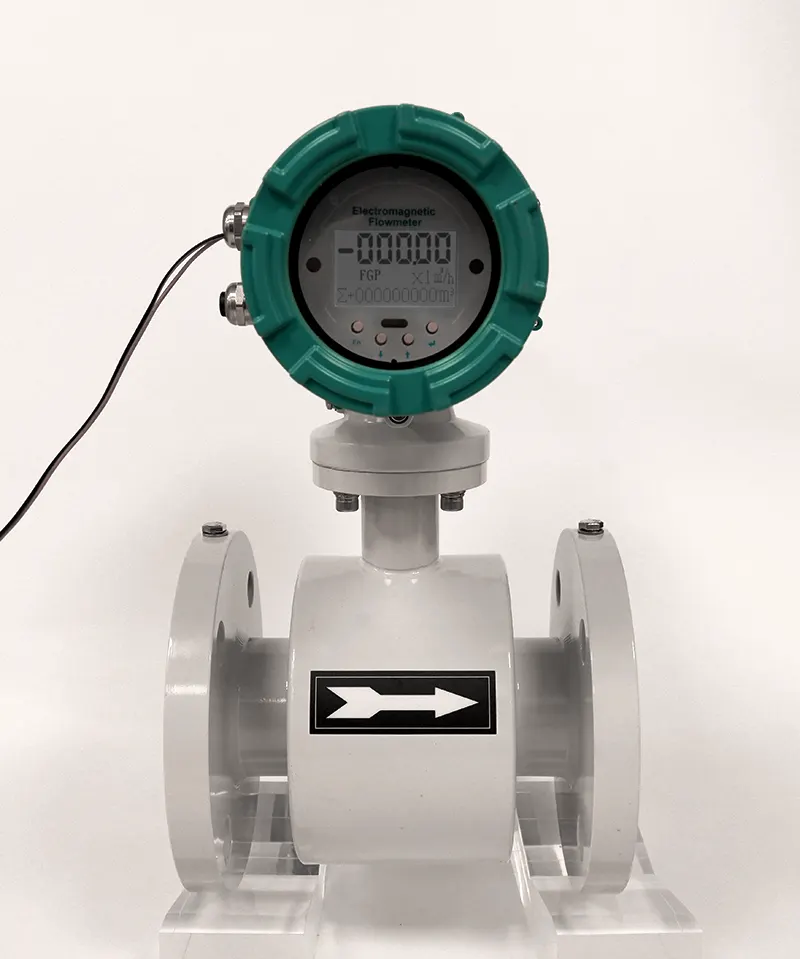

Electromagnetic Flowmeter
استناداً إلى قانون فاراداي للحث الكهرومغناطيسي، فإن مقياس التدفق الكهرومغناطيسي هو الخيار الأمثل لقياس تدفق السوائل الموصلة.

مبدأ العمل: عندما يتدفق سائل موصل عبر مجال مغناطيسي يُولّده المقياس، فإنه يعمل كموصل. هذا يُولّد جهدًا عموديًا على كلٍّ من اتجاه التدفق والمجال المغناطيسي. يتناسب مقدار هذا الجهد طرديًا مع متوسط سرعة السائل.


المزايا والتطبيقات التقنية:

· استجابة سريعة للغاية: مع معدل تباطؤ لا يكاد يذكر، فهي مثالية لالتقاط التغيرات اللحظية في التدفق.
· لا يوجد عائق أمام التدفق: الأنبوب واضح، مما يعني أنه لا توجد أجزاء متحركة ولا يوجد فقدان إضافي للضغط، وهو مقياس تدفق كامل الثقب. مزيد من المعلومات الفنية حول مقياس التدفق الكامل: مقياس التدفق الكهرومغناطيسي الكامل الثقب
· دقة عالية: في ملف تدفق مستقر ومتطور بالكامل، يمثل العداد السرعة المتوسطة بدقة.

القيود والتدابير المضادة:

· متطلبات السوائل: يجب أن يتمتع السائل المقاس بالحد الأدنى من التوصيل الكهربائي، مما يجعله غير مناسب للغازات ومعظم المنتجات القائمة على الهيدروكربونات.

التداخل الكهرومغناطيسي (EMI): قد يكون الجهاز عرضة للضوضاء الكهربائية الخارجية. يتطلب التشغيل الموثوق تأريضًا جيدًا وعزلًا كهرومغناطيسيًا.

نطاق السرعة النموذجي:

· السوائل: يمكنها قياس نطاق واسع للغاية، عادةً من 0.1 إلى 10 م/ثانية (0.3 إلى 33 قدمًا/ثانية)، وهي متفوقة في تطبيقات التدفق المنخفض حيث قد تفشل أجهزة القياس الأخرى.

هل تريد معرفة المزيد من المعلومات حول حلول قياس التدفق المنخفض؟ انقر هنا: مقياس التدفق الصغير

مقياس التدفق بالموجات فوق الصوتية

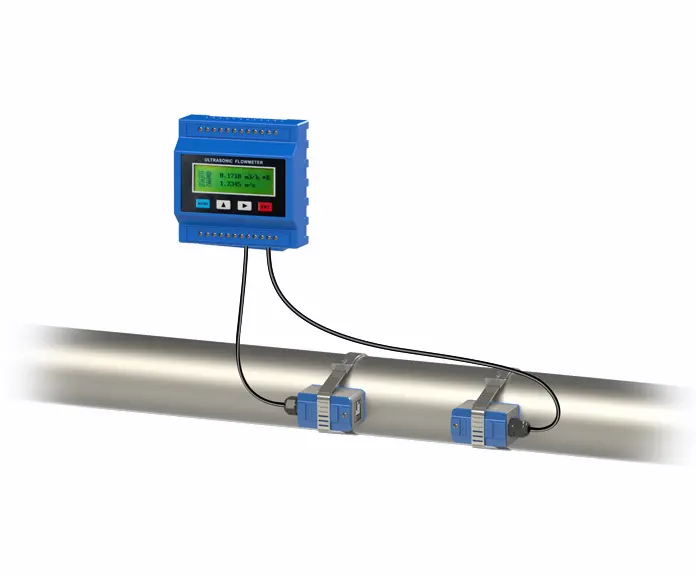

Ultrasonic Flowmeter
قياس التدفق بالموجات فوق الصوتية تقنية غير جراحية سريعة التطور. تحسب هذه التقنية التدفق من خلال تحليل سلوك الموجات الصوتية فوق الصوتية أثناء مرورها عبر سائل متحرك.

مبدأ التشغيل: هناك طريقتان رئيسيتان:

١. طريقة زمن العبور: تقيس هذه الطريقة الفرق الزمني بين نبضة فوق صوتية تُرسَل عكس التيار وأخرى تُرسَل عكس التيار. تنتقل النبضة أسرع مع التدفق وأبطأ ضده. يتناسب هذا الفرق الزمني طرديًا مع سرعة السائل. لمزيد من المعلومات حول طريقة زمن العبور: مقياس تدفق زمن العبور.

٢. طريقة دوبلر: تعتمد هذه الطريقة على تأثير دوبلر، حيث تنقل إشارة فوق صوتية إلى السائل، تنعكس عن الجسيمات العالقة أو فقاعات الهواء. يتناسب انزياح تردد الإشارة المنعكسة طرديًا مع سرعة السائل. لمزيد من المعلومات حول مقياس تدفق دوبلر: مقياس تدفق دوبلر بالموجات فوق الصوتية.


المزايا والتطبيقات التقنية:

قياس غير جراحي: تُركَّب مستشعرات التثبيت على السطح الخارجي للأنبوب، مما يمنع أي انخفاض في الضغط، ويسمح بالتركيب دون إيقاف العملية. هذا يجعلها مثالية للأنابيب ذات الأقطار الكبيرة وتطبيقات التدفق العالي. لمزيد من المعلومات التقنية حول القياس غير الجراحي: مقياس تدفق المياه غير الجراحي.

· وقت العبور: يوفر دقة عالية ولكنه الأفضل للسوائل النظيفة، حيث يمكن للجسيمات أو الفقاعات أن تتداخل مع الإشارة.

· دوبلر: ممتاز لقياس التدفقات ثنائية الطور (السوائل التي تحتوي على مواد صلبة معلقة أو فقاعات) حيث قد تفشل أجهزة قياس وقت العبور.

نطاق السرعة النموذجي:

· عام (السوائل والغازات): متعدد الاستخدامات للغاية، وقادر على القياس من سرعات منخفضة للغاية إلى سرعات عالية للغاية، وغالبًا ما تكون في نطاق من 0.03 إلى 35 مترًا في الثانية (0.1 إلى 115 قدمًا في الثانية).

مقياس تدفق الكتلة الحرارية

Thermal Flowmeter Velocity Range
تعتمد مقاييس تدفق الكتلة الحرارية على مبادئ انتقال الحرارة. يُوضع عنصر استشعار مُسخّن في مجرى التدفق، ويُقاس معدل تبديد الحرارة لتحديد التدفق.

مبدأ التشغيل: يوجد وضعان رئيسيان:

١. قياس سرعة الرياح عند درجة حرارة ثابتة (CTA): يُحفظ المستشعر عند درجة حرارة ثابتة، ويُقاس تيار التسخين اللازم للحفاظ عليها. يتطلب التدفق العالي تيارًا أكبر.
٢. قياس سرعة الرياح بالتيار الثابت (CCA): يُطبّق تيار ثابت على المستشعر، ويُقاس التغير في درجة الحرارة الناتج. كلما زاد التدفق، انخفضت درجة حرارة المستشعر.

الأنواع والتطبيقات:

مقياس سرعة الرياح السلكي الساخن: هذا مقياس سرعة حقيقي، يتميز باستجابته عالية التردد وصغر حجم مسباره. يُستخدم على نطاق واسع في أبحاث ديناميكا الموائع لقياس السرعة اللحظية عند نقاط محددة في مجال التدفق.

مقاييس التدفق الكتلي الحراري: صُممت معظم المقاييس الحرارية الصناعية بهذه الطريقة. ترتبط إشارة خرجها مباشرةً بمعدل تدفق كتلة السائل، وليس بمعدل تدفقه الحجمي، وهو ما يُمثل ميزةً أساسية. وهي مثاليةٌ للغاية لقياس الغازات منخفضة التدفق.

النطاق النموذجي للسرعة (لتطبيقات الغاز الصناعي):

· الغازات: ممتازة للتطبيقات ذات السرعة المنخفضة، مع نطاق واسع جدًا يتراوح عادةً من 0.1 إلى 120 مترًا في الثانية (0.3 إلى 400 قدمًا في الثانية).
