يدمج مقياس تدفق التوربينات الغازية مستشعر تدفق توربينات الغاز وجهاز قياس تدفق الغاز في جسم واحد. وصلت العروض الفنية الرئيسية لأدوات الأتمتة الفضية إلى المستوى الدولي. يستخدم مقياس التدفق التوربيني الغازي في البترول ، والكيمياء ، والطاقة الكهربائية ، والصناعات المعدنية ، والمراجل ، وقياس الغاز ، ومحطة تنظيم ضغط الغاز ، وعداد الغاز لنقل الوصاية

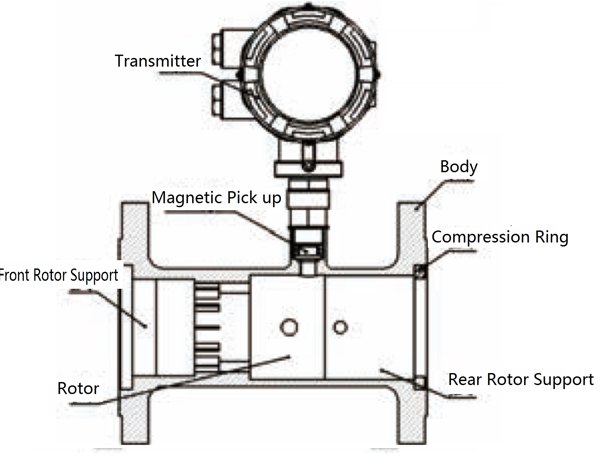

عندما يدخل تدفق الهواء إلى مقياس الجريان ، فإنه يمر أولاً من خلال جهاز تمليس مصمم خصيصًا ويتسارع. تحت تأثير المائع ، تكون شفرة التوربين في زاوية اتجاه تدفق السائل. في هذا الوقت ، يولد التوربين لحظة دوران ، ويبدأ التوربين في الدوران بعد التغلب على عزم المقاومة وعزم الاحتكاك. عندما تصل اللحظات إلى كوع التوازن ، تكون سرعة الدوران ثابتة ، وتكون السرعة الزاوية الدورانية للتوربين خطية مع معدل التدفق. يغير المغناطيس الموجود على قرص النقل الدوار بشكل دوري إحجام اللامتراكز ، مما يؤدي إلى تدفق حجم التدفق مع السائل في طرفي المستشعر. إشارة النبض ، التي يتم تضخيمها وتصفيتها وتشكيلها ثم إرسالها إلى المحول للمعالجة ، ويظهر جهاز التجميع مباشرة تدفق الحجم وحجم السائل.
مقياس تدفق التوربينات الغازية توصيل الخيط

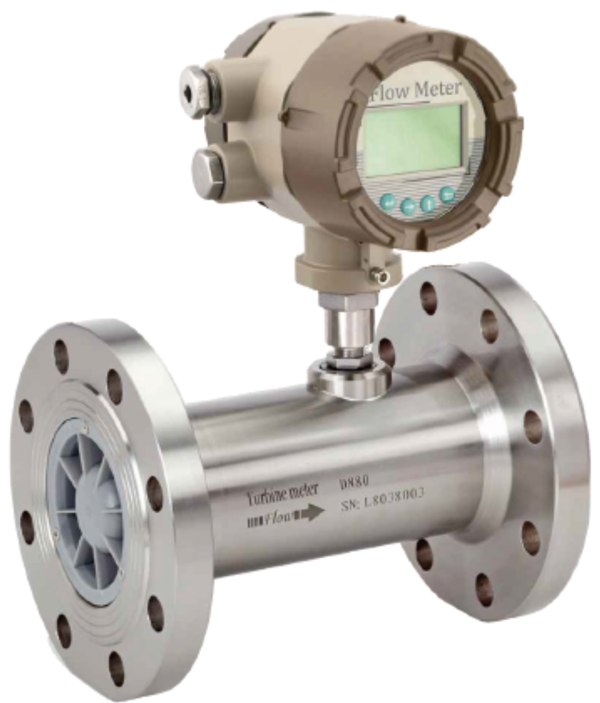

شفة اتصال توربينات الغاز تدفق متر
|
Size (mm) |
Normal Flow Range (m3/h) |
Max Pressure Loss (Kpa) |
|
|
20 |
S |
2-20 |
1.5 |
|
25 |
S |
4-40 |
1.5 |
|
40 |
S |
6-65 |
1.5 |
|
50 |
S1 |
7-70 |
1.2 |
|
S2 |
10-100 |
1.4 |
|
|
80 |
S1 |
13-250 |
1.0 |
|
S2 |
20-400 |
2.0 |
|
|
100 |
S1 |
20-400 |
1.0 |
|
S2 |
32-650 |
1.5 |
|
|
150 |
S1 |
50-1000 |
1.0 |
|
S2 |
80-1600 |
2.0 |
|
|
200 |
S1 |
80-1600 |
0.8 |
|
S2 |
130-2500 |
1.5 |
|
|
250 |
S1 |
130-2500 |
0.8 |
|
S2 |
200-4000 |
2.0 |
|
|
300 |
S |
200-4000 |
1.0 |
|
350 |
S |
400-8000 |
1.5 |
|
400 |
S |
650-13000 |
2.0 |
|
Accuracy |
1.5%（1.0%is available upon request） |
||
ملاحظة: الحد الأقصى لفقدان الضغط هو فقدان ضغط مقياس تدفق الهواء عند العمل عند نقطة التدفق القصوى ، والوسط هو الهواء عند درجة الحرارة العادية.
|
Medium |
Clean gas at low or middle flow rate |
||
|
Standard |
Measurement of gas flow in closed pipes-Turbine flowmeter (GB/T1 8940-2003) |
||
|
Size& Process Connection |
Flange |
Stainless steel body |
DN20-DN300 |
|
Carbon steel body |
DN350,DN400 |
||
|
Thread |
Stainless steel body |
DN20,DN25,DN40,DN50 |
|
|
Flange Standard |
Standard |
GB/T9113-2000 |
|
|
Option |
ANSI, JIS ,DIN |
||
|
Thread |
Standard |
BSPP(male) |
|
|
Option |
BSPP(F),NPT.,etc |
||
|
Connection |
Material |
Size |
Normal Pressure Rating |
Option |
|
Flange |
Stainless steel |
DN20-DN100 |
1.6Mpa |
≤6.3Mpa |
|
DN150-DN200 |
≤4.0Mpa |
|||
|
DN250-DN300 |
≤2.5Mpa |
|||
|
Carbon steel |
DN250-DN400 |
- |
||
|
Thread |
Stainless steel |
DN20-DN50 |
≤4.0Mpa |
|
Type |
Body |
Rotor |
|
|
Thread |
304 Stainless steel (DN20-DN50) |
Aluminium alloy |
|
|
Flange |
304 Stainless steel (DN20-DN300) |
Carbon Steel (DN350,DN400) |
|
ملحوظة:
مادة فرد الشعر: DN20-DN150 ، ABS ، DN200 سبائك الألومنيوم المصبوب
الإسكان جهاز إرسال عداد الغاز: سبائك الألومنيوم المصبوب
|
Power Supply |
DC24V |
3.6Vlithium battery |
|
Consumption |
< 2W |
< 700μA |
|
Protection level |
IP65 |
|
|
Explosion Proof |
Exd IICT6 Gb |
|
|
Electrical Port |
M20*1.5 (F) |
|
|
Calibration Condition |
Calibration Equipment |
1.Master Meter calibrationfacility 2.Sonic nozzle gas flow calibrationfacility 3.Bell prover gas calibration facility |
|
Environment |
Temperature: 20℃ |
|
|
Relative Humidity: 75% |
||
|
Operation |
Medium temperature: -20 ~80℃ Atmospheric pressure: 86Kpa-106Kpa Environmenttemperature:-20 ~60℃ Relative Humidity5%-90% |
|
