أفضل 10 أجهزة قياس تدفق كوريوليس [مُحدَّث في 2023]

مقياس تدفق كوريوليس هو جهاز يستخدم لقياس معدل تدفق مائع ، مثل الغاز أو السائل ، في أنبوب أو قناة. إنه يعمل على مبدأ تأثير كوريوليس ، وهو الانحراف الواضح للأجسام المتحركة عند النظر إليها من إطار مرجعي دوار.
في مقياس تدفق كوريوليس ، يتدفق السائل عبر أنبوب يتأرجح ذهابًا وإيابًا بواسطة وحدة محرك. عندما يتدفق السائل عبر الأنبوب المتذبذب ، فإنه يتسبب في حدوث تحول طوري في تذبذب الأنبوب ، والذي يتم اكتشافه بواسطة مستشعرات تدفق الكتلة. من خلال قياس انزياح الطور هذا ، يمكن لمقياس كوريوليس تحديد معدل تدفق الكتلة للسائل ، والذي يكون مستقلاً عن لزوجته ودرجة حرارته وضغطه.
تستخدم عدادات تدفق كوريوليس على نطاق واسع في العديد من الصناعات ، مثل النفط والغاز والصناعات الكيماوية ومعالجة الأغذية ، نظرًا لدقتها العالية وقابليتها للتكرار والقدرة على التعامل مع مجموعة واسعة من السوائل ، في عام 2023 ، تلقت عدادات تدفق الكتلة كوريوليس زيادة الاهتمام ، وللتطبيقات الأكثر تعقيدًا والقياسات عالية الدقة ، استفسر عن استخدام مقياس كوريوليس.
نظرًا للمزايا البارزة لمقاييس تدفق الكتلة Coriolis ، فإن المزيد والمزيد من المستخدمين يشترون مقياس Coriolis. فيما يلي أفضل 10 مقاييس تدفق جماعي كوريوليس لعام 2023.

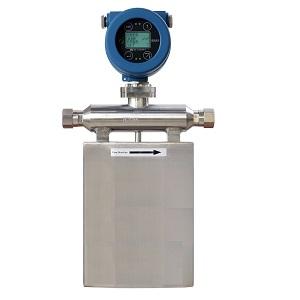

أعلى 1 مقياس تدفق كتلة كوريوليس الكلاسيكي

مقياس التدفق الكتلي الكلاسيكي Coriolis بأقطار اسمية تتراوح من DN3 (1/8 بوصة) إلى DN250 (10 بوصة) ، تصميم أنبوب على شكل حرف U ، أداء ممتاز ومستقر ، تم طرحه في سوق القياس لأكثر من 30 عامًا. يمكنه قياس مختلف الوسائط المعقدة وغالبًا ما يستخدم كمقياس تدفق الطلاء ، ومقياس تدفق النيتروجين بدرجة حرارة منخفضة للغاية ، ومقياس تدفق الشراب ، ومقياس تدفق زيت النخيل ، ومقياس تدفق الطين ، ومقياس تدفق الأمونيا السائلة ، ومقياس تدفق كتلة الملاط ، ومقياس تدفق كتلة اللزوجة العالية ، مقياس تدفق الشحوم ، قياس تدفق ثنائي هيدروجين ثنائي كلورو سيليكون ؛ ثلاثي كلورو سيلان. رابع كلوريد السيليكون الماء وكمية صغيرة جدًا من مسحوق السيليكون ؛ SiHCl3 ، SiH2Cl2 ، SiCl4 ، غليان منخفض ؛ ايزوتروبي. الثلاثي؛ ميثيل سيلوكسان. DMC ثنائي ميثيل كربونات ، وما إلى ذلك ، في عام 2023 ، من الواضح أن هناك طلبًا مطلوبًا لمقياس تدفق كوريوليس الكلاسيكي.

أعلى 2 مقياس تدفق كوريوليس صحي وصحي

مقياس تدفق كوريوليس الصحي هو نوع من مقياس تدفق كوريوليس المصمم للاستخدام في التطبيقات التي تكون فيها النظافة والنظافة أمرًا بالغ الأهمية ، كما هو الحال في صناعات الأغذية والمشروبات والأدوية والتكنولوجيا الحيوية. يتم تصنيع عدادات التدفق الجماعي هذه بمواد مناسبة للاستخدام في البيئات الصحية ويمكن تنظيفها بسهولة لمنع تلوث العملية.
يجب أيضًا أن يكون مقياس التدفق الكتلي الصحي في اتصال عملية صحية ، مثل ثلاثي المشبك أو تركيب صناعة الأغذية DIN11851 ، إلخ.
يمكن لمقاييس تدفق كوريوليس الصحية قياس معدل تدفق الكتلة والتدفق الكلي للكتلة في مجموعة واسعة من السوائل بطريقة صحية ودقيقة. تُستخدم مقاييس التدفق هذه بشكل شائع في تطبيقات مثل:
إنتاج الأغذية والمشروبات: تستخدم مقاييس تدفق كوريوليس الصحية لقياس معدل التدفق والكتلة لمختلف منتجات الأطعمة والمشروبات ، مثل الحليب والبيرة والنبيذ وزيت النخيل ؛ غسول النشا مقياس تدفق الشراب عصير فواكه؛ زيت الفول السوداني؛ الزبادي ، مقياس تدفق الشوكولاتة ، مقياس تدفق دبس السكر ، زيت الطعام للاستخدام اليومي ؛ جوهر الطعام الكحول ومنتجات الألبان المخمرة (الكفير ، والحليب المخمر المخمر ، والقشدة الحامضة ، والحليب) أثناء المعالجة والتعبئة.
إنتاج المستحضرات الصيدلانية والتكنولوجيا الحيوية: تُستخدم عدادات التدفق هذه في إنتاج المستحضرات الصيدلانية ومنتجات التكنولوجيا الحيوية ، مثل ثلاثي ميثيل أمين ؛ سائل طبي ألدهيد النونيتريل سيكلوبنتادين. محلول بيروكسيد الهيدروجين VC. لقاحات وأدوية الماء النقي لقياس معدل التدفق وكتلة السوائل.
تصنيع منتجات العناية الشخصية: يمكن استخدام مقاييس تدفق كوريوليس الصحية لقياس معدل التدفق وكتلة السوائل المستخدمة في إنتاج منتجات العناية الشخصية ، مثل الشامبو والمستحضرات.
المعالجة الكيميائية: يمكن استخدام عدادات التدفق هذه في تطبيقات المعالجة الكيميائية لقياس معدل التدفق وكتلة المواد الكيميائية والسوائل الأخرى.
بالإضافة إلى معدل التدفق وقياسات الكتلة ، يمكن أن توفر بعض مقاييس تدفق كوريوليس الصحية أيضًا قياسات إضافية ، مثل التركيز والكثافة واللزوجة ودرجة الحرارة ، والتي تكون مفيدة للتحكم في العملية ومراقبتها.

أعلى 3 مقياس تدفق كوريوليس لقياس البيتومين

غالبًا ما تستخدم عدادات تدفق كوريوليس لقياس البيتومين نظرًا لقدرتها على قياس السوائل عالية اللزوجة بدقة ، مثل البيتومين. الأسفلت عبارة عن سائل كثيف ولزج للغاية (حتى تحت درجة حرارة 135 درجة مئوية ، يمكن أن تكون اللزوجة حوالي 699 درجة مئوية) والتي يصعب قياسها باستخدام مقاييس التدفق التقليدية.
غالبًا ما يكون قياس البيتومين تحت درجة حرارة عالية جدًا ، مثل 160-180 سيليسيوس ، يمكن تحويل مقياس تدفق كتلة كوريوليس إلى بناء درجة حرارة عالية لتحمل درجة الحرارة المرتفعة هذه.
في ظل هذه درجة الحرارة المرتفعة للقار ، يحتاج المستخدمون غالبًا إلى سترة تسخين فوق عدادات التدفق ، كما أن مقياس تدفق الكتلة الرافعة مطلوب أيضًا.
غالبًا ما يستخدم قياس تدفق كتلة البيتومين حجم كبير من مقياس تدفق كتلة Coriolis ، مثل مقياس تدفق كتلة الإسفلت مقاس 3 بوصات ، ومقياس تدفق الكتلة مقاس 4 بوصات للقار ، ومقياس تدفق القار 5 بوصات ، ومقياس تدفق كتلة مغلف 6 بوصات لمقياس تدفق الإسفلت ، 8 بوصات مقياس تدفق الأسفلت أو 10 بوصة.
معدل تدفق الطلب العادي لمقياس تدفق كتلة البيتومين حوالي 0 ~ 500 Mt / h ، 0-400 t / h ، 0 ~ 122 lb / s ، 0 ~ 42 kg / s ، 0-100 t / hr وما إلى ذلك.
تعمل مقاييس تدفق كوريوليس عن طريق قياس معدل تدفق كتلة الأسفلت مباشرة ، دون الحاجة إلى حسابات أو تحويلات إضافية. هذا يعني أنها يمكن أن توفر قياسات دقيقة وموثوقة للغاية ، حتى بالنسبة للقار بكثافة ولزوجة متفاوتة.

أعلى 4 مقياس تدفق كوريوليس عالي الضغط

مقياس تدفق كوريوليس عالي الضغط هو نوع من مقياس تدفق كوريوليس المصمم للعمل تحت ضغوط عالية ، عادة فوق 230 رطل / بوصة مربعة (16 بار). تُستخدم عدادات التدفق هذه في التطبيقات التي تتطلب قياس التدفق الدقيق عند ضغوط عالية ، كما هو الحال في صناعة النفط والغاز والمعالجة الكيميائية وتطبيقات البحث عالية الضغط.
على سبيل المثال ، قياس تدفق غاز التبريد -R32 ، R134a ، R-410 عند ضغط 40 بار أو أعلى ، مقياس تدفق كتلة زيت الوقود 8 بوصة يعمل بضغط 40 بار ، مقياس التدفق الكتلي CNG ، 152A ، Iso butane ، حتى 3700 رطل مع معدل التدفق 10-50 رطل / ساعة ؛ زيت خام عالي الضغط ، وقياس تدفق المبرد في نظام VRF ، ومقياس تدفق غاز البترول المسال بين خزان LOG والغلاية.
يتم تصنيع عدادات تدفق كوريوليس عالية الضغط من مواد يمكنها تحمل الضغوط ودرجات الحرارة العالية التي تصادفها في هذه التطبيقات. عادةً ما يكون لها جدران أكثر سمكًا ودعامات مستشعر معززة لمنع الضرر الناجم عن الضغط العالي والاهتزازات.

أعلى 5 مقياس تدفق دقيق كوريوليس لسائل التدفق المنخفض

مقياس التدفق الصغير Coriolis هو نوع من مقياس تدفق Coriolis المصمم للتطبيقات التي تحتاج فيها معدلات التدفق المنخفضة جدًا إلى قياسها بدقة عالية. تُستخدم عدادات تدفق Micro Coriolis عادةً في صناعات مثل الأجهزة الطبية والأدوية والمختبرات والمعالجة الكيميائية ، حيث يكون قياس التدفق الدقيق أمرًا بالغ الأهمية.
يتمثل الاختلاف الرئيسي بين مقياس تدفق Micro Coriolis ومقياس تدفق Coriolis القياسي في حجم أنبوب التدفق. تحتوي عدادات تدفق Micro Coriolis على أنابيب تدفق أصغر بكثير ، يتراوح قطرها عادةً من بضع مئات من الميكرومترات إلى بضعة مليمترات في القطر ، مما يسمح بقياس معدلات التدفق المنخفضة للغاية بدقة ، على سبيل المثال المضافات الهيدروكربونية السائلة ، والحبر ، والطلاء ، والبوليمر في المذيب ، مضافات سائلة تعمل بتدفق منخفض ، مثل 0 ~ 40 جم / ساعة ، 0 ~ 10 كجم / ساعة ، 0 ~ 50 كجم / ساعة وما إلى ذلك.
على الرغم من صغر حجمها ، يمكن أن توفر مقاييس التدفق الدقيقة Coriolis معدل تدفق وقياسات كتلة عالية الدقة ، عادةً بدقة +/- 0.5٪ إلى +/- 1٪ من معدل التدفق المقاس. يمكن أن توفر بعض مقاييس تدفق Micro Coriolis أيضًا قياسات إضافية مثل درجة الحرارة والكثافة ، والتي تكون مفيدة للتحكم في العملية ومراقبتها.
تعد مقاييس التدفق Micro Coriolis مثالية للتطبيقات التي يكون فيها السائل الذي يتم قياسه باهظ الثمن أو خطيرًا أو يصعب التعامل معه ، حيث يمكنها قياس كميات صغيرة جدًا من السوائل بدقة. كما أنها مفيدة في تطبيقات البحث التي تتطلب قياس التدفق الدقيق ، مثل الموائع الدقيقة وأجهزة المختبر على الرقاقة.

أعلى 6 أنبوب عازمة مقياس تدفق كوريوليس

مقياس تدفق كوريوليس ذو الأنبوب المنحني هو نوع من مقياس تدفق كوريوليس الذي يستخدم أنبوبًا على شكل حرف V لقياس معدل التدفق وكتلة السوائل. عادة ما يكون الأنبوب مصنوعًا من المعدن ، مثل الفولاذ المقاوم للصدأ ، ويتم ثنيه في شكل يسمح للسائل بالمرور مرتين ، في اتجاهين متعاكسين.
عندما يتدفق السائل عبر الأنبوب المثني ، فإنه يخضع لقوة كوريوليس التي تتسبب في التواء الأنبوب بما يتناسب مع معدل تدفق الكتلة للسائل. يتم قياس درجة الالتواء بواسطة أجهزة استشعار موجودة في مدخل ومخرج الأنبوب ويستخدم هذا القياس لحساب معدل التدفق وكتلة السائل.
أنبوب عازمة Coriolis مقياس التدفق هو استخدام السلع للأحجام الكبيرة ، مثل مقياس تدفق كوريوليس 12 بوصة ، مقياس تدفق كوريوليس 10 بوصة ، مقياس تدفق الكتلة 8 بوصة ، إلخ ، يمكنه توفير مساحة تثبيت أكبر مقارنةً بمقياس تدفق كوريوليس على شكل حرف U.

أعلى 7 مقياس تدفق كوريوليس لقياس تدفق كتلة المبرد

تستخدم مقاييس تدفق كوريوليس بشكل شائع لقياس المبردات في أنظمة HVAC (التدفئة والتهوية وتكييف الهواء) ، خاصة في التطبيقات التجارية والصناعية ، المبردات بما في ذلك: R32 ، R134a ، R410 ، هناك عدة أسباب وراء تفضيل مقاييس تدفق Coriolis لهذا الغرض طلب:
يجب قياس معدلات تدفق المبردات بدقة لضمان عمل نظام التدفئة والتهوية وتكييف الهواء بكفاءة ولمنع الأضرار المكلفة بالنظام. توفر عدادات تدفق كوريوليس قياسات عالية الدقة ، عادةً بدقة +/- 0.1٪ إلى +/- 0.5٪ من معدل التدفق المقاس.
يمكن استخدام مقياس الجريان المصغر Coriolis لقياس التدفق المنخفض لغاز التبريد ، مثل أنبوب 1/4 بوصة ، 1/8 بوصة ، 1/2 بوصة إلخ. التدفق الذي يعمل بتدفق منخفض ، مثل 0 ~ 10 كجم / ساعة ، 0 ~ 50 كجم / ح.
بشكل عام ، توفر عدادات تدفق كوريوليس حلاً موثوقًا ودقيقًا لقياس معدلات تدفق المبردات في أنظمة التدفئة والتهوية وتكييف الهواء ، مما يضمن التشغيل الفعال ويمنع الضرر المكلف للنظام.

أعلى 8 مقياس تدفق كوريوليس عالي اللزوجة

تم تصميم عدادات تدفق كوريوليس عالية اللزوجة خصيصًا لقياس معدل التدفق وكتلة السوائل عالية اللزوجة ، مثل الزيت الخام ، والدبس ، والعسل ، والراتنج ، والغراء ، والطلاء ، والبيتومين ،. تمثل هذه الأنواع من السوائل تحديًا للعديد من أجهزة قياس التدفق لأن لزوجتها العالية يمكن أن تسبب اضطرابات في التدفق وانخفاض الضغط ، مما قد يؤثر على دقة قياس التدفق. أجهزة قياس تدفق كوريوليس قادرة على التعامل مع السوائل عالية اللزوجة مع لزوجة تصل إلى 200000 سنتي مكعب ، بسبب مبدأ التشغيل الفريد الخاص بها للسائل اللزج.

أعلى 9 مقياس تدفق CNG Coriolis

تُستخدم مقاييس تدفق كوريوليس بشكل شائع لقياس الغاز الطبيعي المضغوط (CNG) نظرًا لدقتها العالية وموثوقيتها. يستخدم الغاز الطبيعي المضغوط كوقود في المركبات ويتطلب قياسًا دقيقًا لأغراض تحويل الفواتير والوصاية. يمكن لمقياس التدفق CNG Coriolis قياس تدفق الكتلة بدقة ، كما يمكنه تحمل تصنيف الضغط العالي لـ CNG ، مثل 3600 PSI ، كما يمكن لمقياس تدفق Coriolis قياس مقياس تدفق كتلة CNG المتسخ أو سوائل حالة مزيج الغاز والسائل.

أعلى 10 مقياس تدفق زيت الوقود كوريوليس

تُستخدم مقاييس تدفق كوريوليس بشكل شائع لقياس زيت الوقود نظرًا لدقتها العالية وموثوقيتها. يستخدم زيت الوقود في العديد من الصناعات ، بما في ذلك توليد الطاقة ، والبحرية ، والنقل ، ويتطلب قياسًا دقيقًا لأغراض تحويل الفواتير والوصاية. فيما يلي بعض الأسباب التي تجعل عدادات تدفق كوريوليس مفضلة لقياس زيت الوقود:
يجب قياس معدلات تدفق زيت الوقود بدقة لضمان تسليم الكمية الصحيحة من الوقود وتجنب الشحن الزائد. عدادات تدفق كوريوليس دقيقة للغاية ويمكن أن توفر قياسات دقيقة حتى بمعدلات التدفق المنخفضة.
تقيس عدادات تدفق كوريوليس معدل التدفق الكتلي لزيت الوقود ، وهو أمر مهم لتطبيقات زيت الوقود حيث يُباع الوقود بالوزن ، ومقياس تدفق الإزاحة الإيجابي هو
مجموعة واسعة من معدلات التدفق: يمكن لمقاييس تدفق كوريوليس قياس نطاق واسع من معدلات التدفق ، من منخفض إلى مرتفع ، وهو أمر مهم لتطبيقات زيت الوقود حيث يمكن أن تختلف معدلات التدفق على نطاق واسع اعتمادًا على حجم السفينة أو محطة الطاقة التي يتم تغذيتها بالوقود ، بشكل طبيعي حجم الطلب هو 12 بوصة مقياس تدفق كتلة زيت الوقود ، 10 "مقياس تدفق زيت الوقود الشامل كوريوليس ، مقياس تدفق الزيت 8 بوصة ، مقياس تدفق الزيت DN200.
بشكل عام ، توفر عدادات تدفق كوريوليس حلاً موثوقًا ودقيقًا لقياس معدلات تدفق زيت الوقود ، وضمان التشغيل الفعال ومنع الشحن الزائد.
