ما هي مطرقة الماء؟

المطرقة المائية هي زيادة أو نقصان مفاجئ في الضغط ناتج عن تسارع أو تباطؤ مفاجئ في تدفق السوائل داخل نظام مغلق. تُولّد هذه الظاهرة الصدمية الهيدروليكية موجات ضغط قوية قد تتجاوز ضغوط التشغيل العادية.

عندما يُغلق صمام بسرعة أو تتوقف مضخة فجأة، يُجبر السائل المتحرك بسرعة عالية على التوقف، مما يُسبب موجة ضغط تنتقل عبر النظام. قد تؤدي قوة هذه الموجة إلى اهتزاز أو ضوضاء أو حتى عطل هيكلي.

على الرغم من ملاحظة ذلك بشكل شائع في خطوط أنابيب المياه، تحدث تأثيرات مماثلة في أنظمة البخار، حيث يشار إليها غالبًا باسم مطرقة البخار .

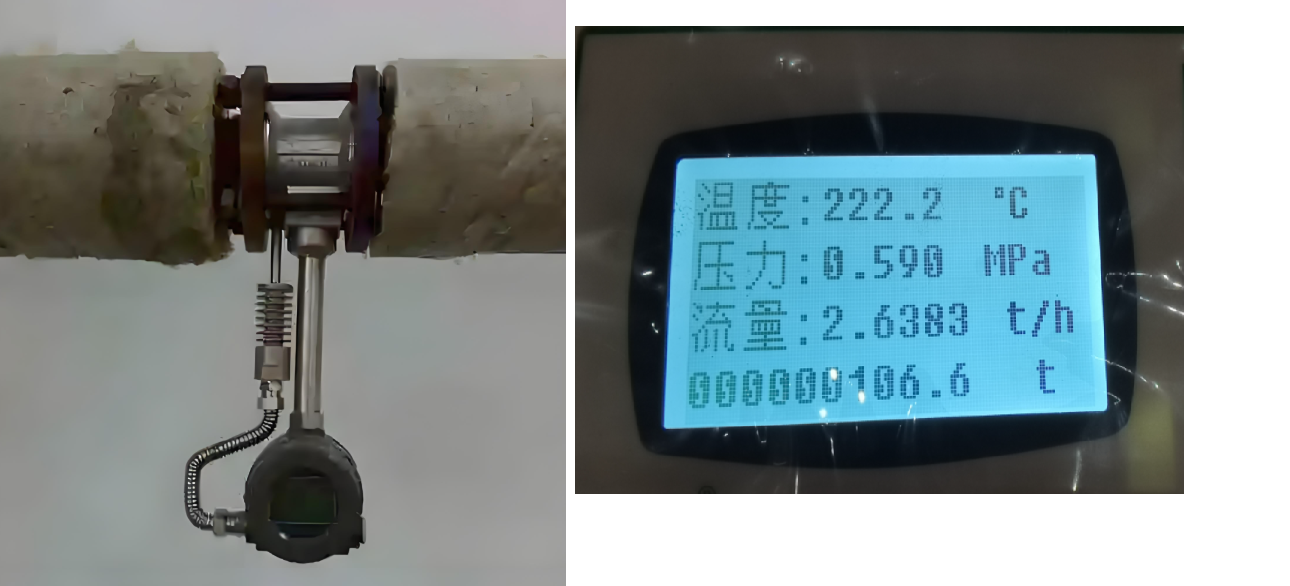

ظاهرة المطرقة البخارية في أنظمة الأنابيب الصناعية

فهم مخاطر مطرقة الماء

تشمل أضرار المطرقة المائية ما يلي:

بالنسبة للمحطات التي تعتمد على مقاييس تدفق الدوامة ، أو مقاييس تدفق كتلة كوريوليس ، أو مقاييس التدفق الكهرومغناطيسي ، فإن المطرقة المائية يمكن أن تؤدي إلى تشويه القراءات بشكل خطير أو إتلاف جسم المستشعر بشكل دائم.

الأسباب الجذرية لمشكلة مطرقة الماء

عادةً ما تحدث المطرقة المائية نتيجة تغيرات مفاجئة في سرعة التدفق. فهم هذه الأسباب أساسي للوقاية الفعالة:

(1) تشغيل الصمام السريع

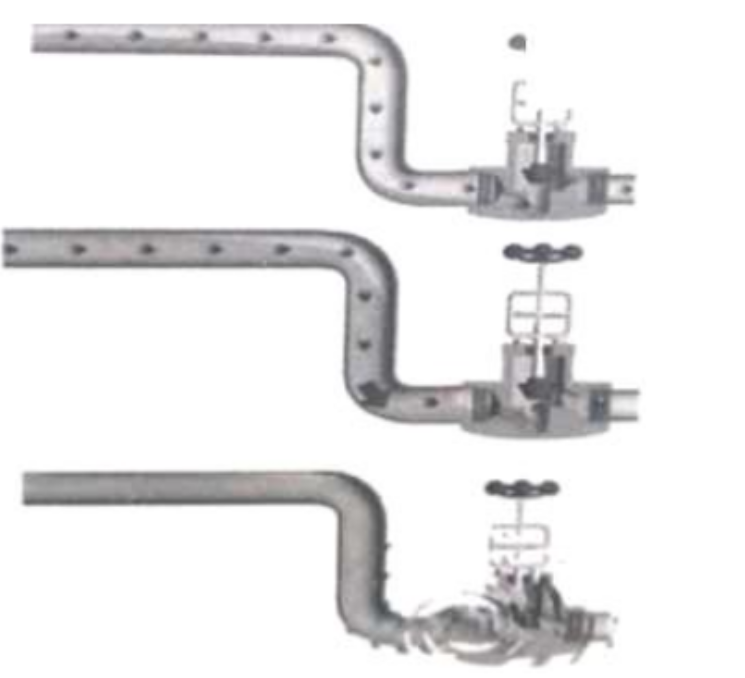

عند فتح أو إغلاق صمام بسرعة كبيرة، يتوقف تدفق السائل أو يبدأ فجأةً، مما يُحدث موجة صدمية عبر شبكة الأنابيب. وهذا أحد أكثر أسباب الصدمات الهيدروليكية شيوعًا.

(2) بدء أو إيقاف المضخة المفاجئ

عندما تتوقف المضخة بشكل غير متوقع - بسبب انقطاع التيار الكهربائي، على سبيل المثال - فإن زخم السائل يدفع للخلف ضد المضخة والصمامات، مما يخلق ارتفاعًا كبيرًا في الضغط.

(3) المكثفات عالية السرعة في خطوط البخار

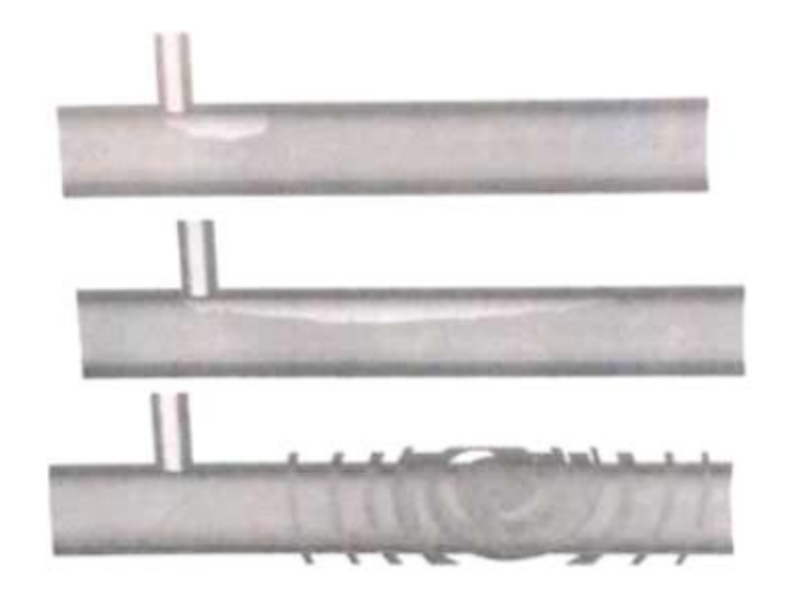

في أنظمة البخار، يمكن أن يتراكم المكثف ويتحرك بسرعة عالية. عند اصطدامه بجدران الأنابيب أو تجهيزاتها، يُولّد مطرقة مائية قوية، تُعرف أحيانًا بمطرقة مكثفات البخار .

High-speed condensate produces water hammer	The condensation of steam suddenly causes water hammer
High-speed condensate creates water hammer when it collides with the pipe	Water hammer occurs when steam condenses rapidly and collides

(4) تصميم الأنابيب والتضاريس

خطوط الأنابيب ذات المنحدرات الحادة أو التغيرات المفاجئة في الارتفاع أكثر عرضة للضرر. عند ضخ المياه إلى ارتفاع يتجاوز 20 مترًا، تُضخّم طاقة الجاذبية الكامنة ضغط الارتفاع المفاجئ.

(5) سرعة التدفق المفرطة

إذا كانت سرعة التدفق في خط الإمداد مرتفعة للغاية، فحتى الاضطرابات الصغيرة يمكن أن تسبب تغييرات كبيرة في الضغط الديناميكي، مما يزيد من خطر المطرقة المائية.

(6) أنظمة خطوط الأنابيب الطويلة والمعقدة

كلما كان الأنبوب أطول وكلما كان التغيير في التضاريس أكبر، كلما زادت احتمالية انعكاس موجات الضغط وتضخيمها، مما يتسبب في تأثيرات المطرقة المتكررة.

حلول منع مطرقة المياه

حلول شاملة للوقاية من المطرقة المائية

إن القضاء على المطرقة المائية بشكل كامل أمر صعب، ولكن هناك العديد من التدابير الهندسية التي يمكن أن تخفف أو تمنع تأثيرها بشكل فعال:

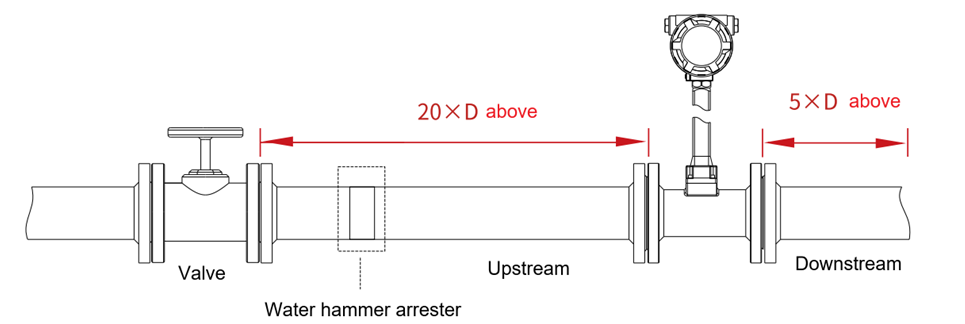

(1) قم بتثبيت مانع مطرقة الماء

(2) إضافة مجمع أو غرفة هوائية

في الأنظمة التي تستخدم مضخات المكبس أو الغطاس، يمكن لمجمع يقع أعلى مقياس التدفق أن يخفف النبضات ويثبت التدفق.

(3) استخدام تشغيل الصمام المتحكم فيه

تجنب الحركات السريعة للصمامات. استخدم صمامات بطيئة الفتح والإغلاق، أو صمامات تحكم آلية بسرعات فتح قابلة للتعديل لتقليل معدل تغير التدفق.

(4) تحسين التحكم في المضخة

استخدم وحدات التحكم في التشغيل الناعم أو محركات التردد المتغير (VFDs) على المضخات لزيادة أو إبطاء سرعة المضخة تدريجيًا، مما يقلل من تسارع التدفق المفاجئ أو تباطؤه.

(5) تخطيط الأنابيب المناسب

صمّم خط الأنابيب مع مراعاة أدنى فروق الارتفاع وتجنب الانحناءات الحادة قدر الإمكان. ركّب مقياس التدفق في مواقع أقل عرضة لتقلبات الضغط.

(6) تركيب صمامات عدم الرجوع

يمكن لصمامات الفحص أو صمامات عدم الرجوع منع التدفق العكسي وتقليل احتمالية حدوث ارتفاعات في الضغط الخلفي.

(7) استخدم عدادات التدفق عالية الجودة المزودة بميزات الحماية

اختر عدادات تدفق مصممة لتحمل طفرات الضغط العابرة. على سبيل المثال، تقدم شركة Silver Automation Instruments عدادات تدفق دوامية وكوريوليس بهياكل متينة من الفولاذ المقاوم للصدأ وملحقات اختيارية لتخميد المطرقة المائية، مما يضمن عمر خدمة أطول في البيئات الهيدروليكية الصعبة.

متى يتم تركيب جهاز إزالة مطرقة المياه

ويضمن تنفيذ هذه التدابير الوقائية دقة عدادات التدفق على المدى الطويل، ويقلل تكاليف الصيانة، ويحمي معدات العمليات القيمة.

الاستنتاج: حماية خط الأنابيب الخاص بك من مطرقة المياه

المطرقة المائية مشكلة خطيرة قد تُهدد سلامة وموثوقية أي نظام نقل سوائل. بفهم أسبابها وتطبيق حلول وقائية، مثل تركيب مانعات المطرقة المائية ، والمراكم، والتحكم السليم في الصمامات، يُمكن للصناعات تقليل خطر تعطل المعدات بشكل كبير.

إن حماية الأجهزة مثل عدادات التدفق والمضخات والصمامات من الصدمات الهيدروليكية ليست مجرد مسألة صيانة؛ بل هي خطوة حاسمة في الحفاظ على كفاءة النظام ودقة القياس والسلامة التشغيلية.
