أفضل مقاييس التدفق لصناعة الزجاج: دليل عملي لاختيارها وتحديد حجمها وتركيبها

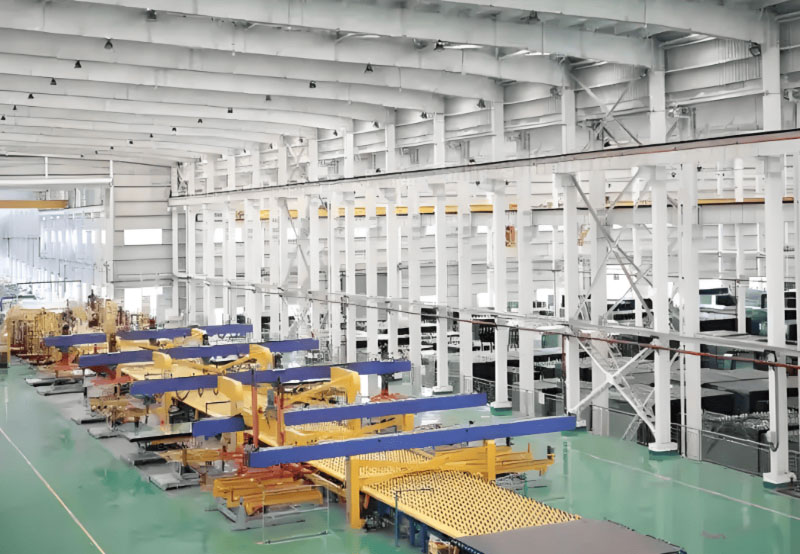

عدادات التدفق للزجاج العائم الحديث

يعتمد تصنيع الزجاج، وخاصةً الزجاج العائم الحديث، على مرافق دقيقة. بدءًا من مياه الشرب عبر خط أنابيب مرافق الرئيسي إلى حلقات مياه التبريد، ومن الغاز الطبيعي وغاز البترول المسال إلى الأكسجين والنيتروجين والهيدروجين والهواء المضغوط، فإن قياس التدفق الموثوق يحافظ على استقرار الأفران، وسلامة حمامات القصدير، وثبات الجودة. يشرح هذا الدليل أنواع عدادات التدفق الصناعية التي تناسب كل خط إنتاج، وكيفية تحديد أحجامها (4 بوصات، 8 بوصات، 16 بوصة، 20 بوصة، وهي شائعة في المصانع)، وما يجب مراعاته لضمان الدقة ودرجة الحرارة والصيانة. إذا كنت تبحث عن " أفضل عداد تدفق للمياه "، أو " عداد تدفق الغاز الطبيعي "، أو " عداد تدفق الهواء المضغوط "، أو " عداد تدفق الأكسجين "، فأنت في المكان المناسب.

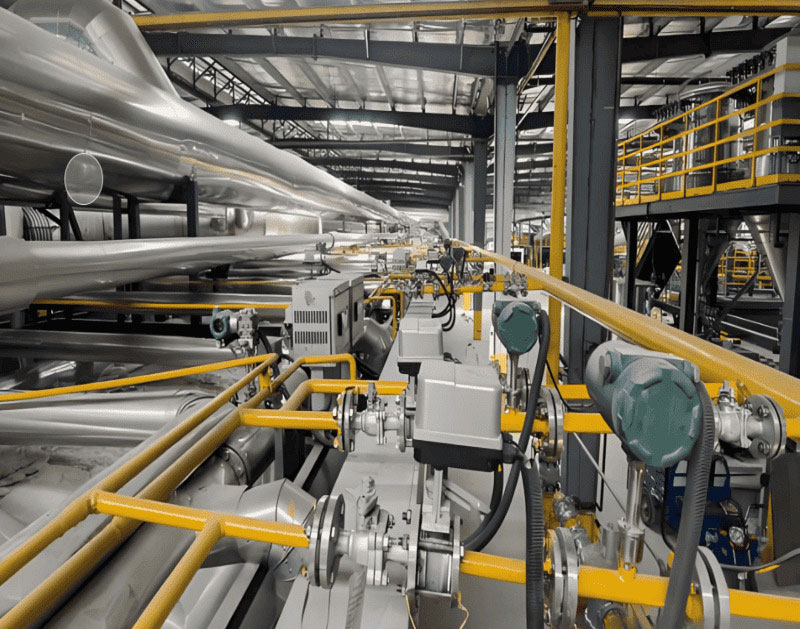

مقياس التدفق الصناعي

لماذا تعد عدادات التدفق مهمة في مصانع الزجاج

• استقرار العملية: تحافظ نسب إثراء الوقود إلى الهواء والأكسجين الصحيحة على اتساق درجة حرارة الفرن وتقليل العيوب.
• تحسين المرافق: مراقبة تكوين برج التبريد ، وتفريغ التوربينات البخارية ، والدوائر المغلقة الحلقة يقلل من تكاليف المياه والطاقة.

• السلامة والامتثال: يدعم التدفق الدقيق لمياه الصرف الصناعي إعداد التقارير البيئية.
• مراقبة الجودة: تعمل التدفقات الثابتة إلى حمام القصدير على حماية جودة السطح وتقليل الشوائب.

تطابقات سريعة: الخط → مقياس التدفق الموصى به

مياه الشرب (4-8″، حتى 60 درجة مئوية):

• الأفضل: مقياس التدفق الكهرومغناطيسي (مقياس التدفق المغناطيسي) - لا يوجد فقدان للضغط، دقة عالية على السوائل الموصلة، مثالي لخط الشرب الرئيسي ، وخطوط "المرآة" و"النمط"، وتركيب برج التبريد ، وخزان التمدد ذو الحلقة المغلقة .
• بديل: وقت العبور بالموجات فوق الصوتية للتحديثات المثبتة بالمشبك حيث يكون الإغلاق صعبًا أو عدادات تدفق التوربينات السائلة

مياه منتجات التناضح العكسي (4 بوصة، حتى 50 درجة مئوية):

• الأفضل: مقياس تدفق التوربينات السائلة أو مقياس تدفق الدوامة للتوصيل المنخفض ومقاومة التآكل؛ تحقق من توصيل التناضح العكسي مقابل مواصفات المقياس.
• بديل: مقياس دوار من الفولاذ المقاوم للصدأ .

مياه التبريد - حلقة مفتوحة (8-16 بوصة) وحلقة مغلقة (20 بوصة، حتى 50 درجة مئوية):

• الأفضل: أجهزة قياس المغناطيسية للشبكة الرئيسية وفروع تبريد N₂/O₂؛ اختر IP68 للحفر، والأحجام الكبيرة مع الحواف الملحومة.
• بديل: الموجات فوق الصوتية على خطوط كبيرة جدًا أو حيث يجب أن يكون انخفاض الضغط صفرًا.

مياه IWW: تصريفها إلى مصبات مرافق و CT (4 بوصات، حتى 50 درجة مئوية):

• الأفضل: مقياس مغناطيسي مع بطانة مقاومة للتآكل (على سبيل المثال، المطاط الصلب) أو بطانة تفلون للسوائل المسببة للتآكل والتأريض الكامل؛ أضف القدرة ثنائية الاتجاه إذا لزم الأمر.
• نصيحة بشأن الامتثال: قم بإقرانه مع مسجل البيانات لإعداد تقارير تدفق مياه الصرف الصحي .

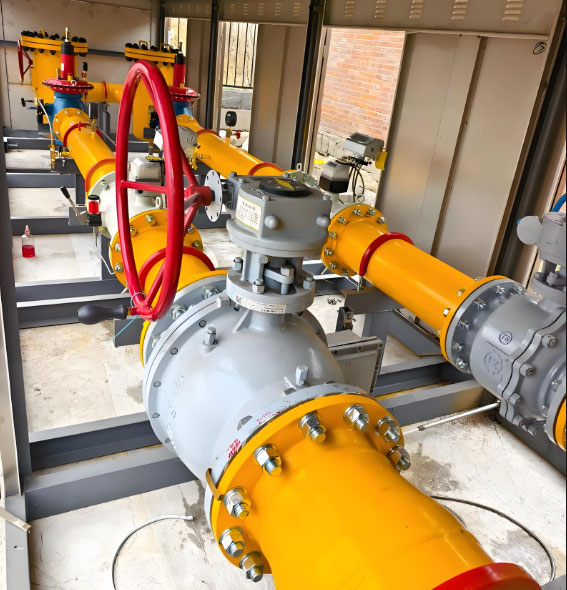

الغاز الطبيعي (8 بوصة) وغاز البترول المسال/الغاز الطبيعي المسال (8 بوصة) إلى غرفة غاز الفرن (حتى 60 درجة مئوية):

• الأفضل: مقياس تدفق توربينات الغاز لقياس درجة الحراسة/النقل عالية الدقة مع فقدان الضغط المنخفض.
• بديل: مقياس تدفق الدوامة (قوي، أقل تكلفة) على الغاز النظيف والجاف؛ ضع في اعتبارك مقياس تدفق الكتلة الحرارية ومقياس تدفق الغاز منخفض التكلفة لأحجام خطوط الأنابيب الكبيرة .

الأكسجين إلى OxiBoost (4 بوصة، حتى 60 درجة مئوية):

• أفضل: (تدفق الكتلة المباشر، بدون تعويض الضغط/درجة الحرارة) أو كوريوليس للحصول على أعلى درجة من الدقة.
• ملاحظة: تأكد من استخدام المواد النظيفة من الأوكسجين والحصول على الموافقات اللازمة.

حمام النيتروجين إلى القصدير (4 بوصة، حتى 60 درجة مئوية):

• الأفضل: الكتلة الحرارية أو الدوامة مع تعويض الضغط/درجة الحرارة للتحكم في بطانية N₂ المستقرة.

حمام الهيدروجين إلى القصدير (4 بوصة، حتى 60 درجة مئوية):

• الأفضل: مقياس تدفق كتلة كوريوليس - ممتاز لـ H₂ مع كثافة متغيرة ؛ يدعم نسب الغلاف الجوي الدقيقة للحمام القصديري، أو خيار مع مقياس تدفق الدوامة ومقياس تدفق المنطقة المتغيرة.
• السلامة: استخدم أجهزة الإرسال المقاومة للتسرب والأختام المتوافقة مع H₂.

الهواء المضغوط من الضواغط رقم 1 إلى رقم 3 (4 بوصة، حتى 60 درجة مئوية):

• الأفضل: مقياس تدفق الكتلة الحرارية للهواء المضغوط لتتبع خط الأساس والتسريبات والطاقة المحددة (كيلوواط ساعة / نيوتن متر مكعب).
• بديل: دوامة إذا كنت تفضل قياس السرعة مع البناء القوي.

التحديد والدقة: احصل على القياس الصحيح من المرة الأولى

• حجم الخط وسرعته: تستهدف معظم الخطوط التي يتراوح طولها بين 4 و20 بوصة في مصانع الزجاج سرعة تتراوح بين 0.5 و3 أمتار في الثانية للسوائل، و 15 و30 مترًا في الثانية للغازات. يُرجى مراعاة أرقام رينولدز ضمن مواصفات العداد لضمان الدقة.

• متطلبات التشغيل المستقيم:

• Mag: عادةً ≥5D في الاتجاه العلوي / ≥3D في الاتجاه السفلي (تحقق من البائع).
• الدوامة: ≥15D/5D مشتركة.
• الموجات فوق الصوتية: اتبع إرشادات عدد المسارات ؛ مسار مزدوج أو أربعة مسارات للأنابيب الكبيرة.

• أهداف الدقة:

• المغناطيسية والموجات فوق الصوتية (السائلة): ±0.2–0.5% من المعدل .
• الموجات فوق الصوتية (الغاز، الحراسة): ±0.5–1.0% .
• الكتلة الحرارية (الهواء/الغازات): ±1–2% من القراءة النموذجية.
• كوريوليس (H₂، خطوط صغيرة): ±0.1–0.2% من تدفق الكتلة.

• درجة الحرارة: ذكرتَ أنها تصل إلى ٥٠-٦٠ درجة مئوية ، وهي ضمن حدود معظم العدادات. تحقق من تصنيفات البطانة والحشية والإلكترونيات.

• الموصلية (لأجهزة قياس المغناطيسية): تأكد من أن تكون >5-20 ميكروسيمنز/سم (حسب البائع). قد يتطلب منتج التناضح العكسي بطانات من مادة PTFE أو بديلاً بالموجات فوق الصوتية.

أفضل ممارسات التثبيت لوقت التشغيل العالي

• التركيب: بالنسبة للسوائل، قم بتثبيت المجلات على الأنبوب بالكامل ، ويفضل أن يكون ذلك أفقيًا مع وجود أقطاب كهربائية عند الساعة 3 و9 لتجنب تداخل الغازات/المواد الصلبة.
• التأريض والحماية: استخدم حلقات التأريض على بطانات غير موصلة وقم بحماية كابلات الإشارة بعيدًا عن محركات الأقراص ذات التردد المتغير.
• صمامات العزل والتجاوزات: تمكن من التبديل السريع للمحولات والصيانة دون توقف الإنتاج.
• الطاقة والمخرجات: قم بالتوحيد على 24 فولت تيار مستمر حيثما أمكن؛ استخدم 4–20 مللي أمبير + HART/Modbus لتكامل DCS؛ ضع في اعتبارك مخرجات النبضات للمجموعات.
• حماية الدخول: بالنسبة للحفر والشبكات الخارجية ، اختر IP67/IP68 والأجسام المطلية بالإيبوكسي.
• المناطق الخطرة: تتطلب مناطق غاز الفرن، وH₂، وO₂ الحصول على موافقات ATEX/IECEx أو الموافقات المحلية؛ لذا اختر الحواجز الآمنة جوهريًا عند الحاجة.

حالات استخدام موفرة للتكاليف يمكنك تكرارها

تحسين برج التبريد

قم بتثبيت أجهزة قياس التركيز على خطوط المكياج والتفريغ لحساب دورات التركيز وتقليل تكاليف المياه والمواد الكيميائية.

برنامج تسرب الهواء المضغوط

تكشف عدادات الكتلة الحرارية الموجودة في رؤوس الضاغط وفي مناطق الإنتاج الرئيسية عن التسريبات وتتيح إجراء معايرة لـ kWh/Nm³ .

التحكم في نسبة الوقود إلى الهواء

قم بإقران عدادات الغاز بالموجات فوق الصوتية (NG/LPG) مع عدادات كتلة الأكسجين لتثبيت ملفات تعريف حرارة الفرن وخفض استهلاك الوقود المحدد.

التحكم في جو حمام القصدير

يحافظ كوريوليس (H₂ ) والكتلة الحرارية (N₂ ) على نسبة H₂/N₂ دقيقة، مما يحسن من تشطيب السطح ويقلل من الرفض.

التقارير التنظيمية

تبسيط التقارير البيئية والتدقيق من خلال مقاييس التفريغ الصناعي للنفايات الصلبة من خلال مقاييس التفريغ المغناطيسي.
